48228001 Sterownik silnika osi Y dla maszyn Universal AI

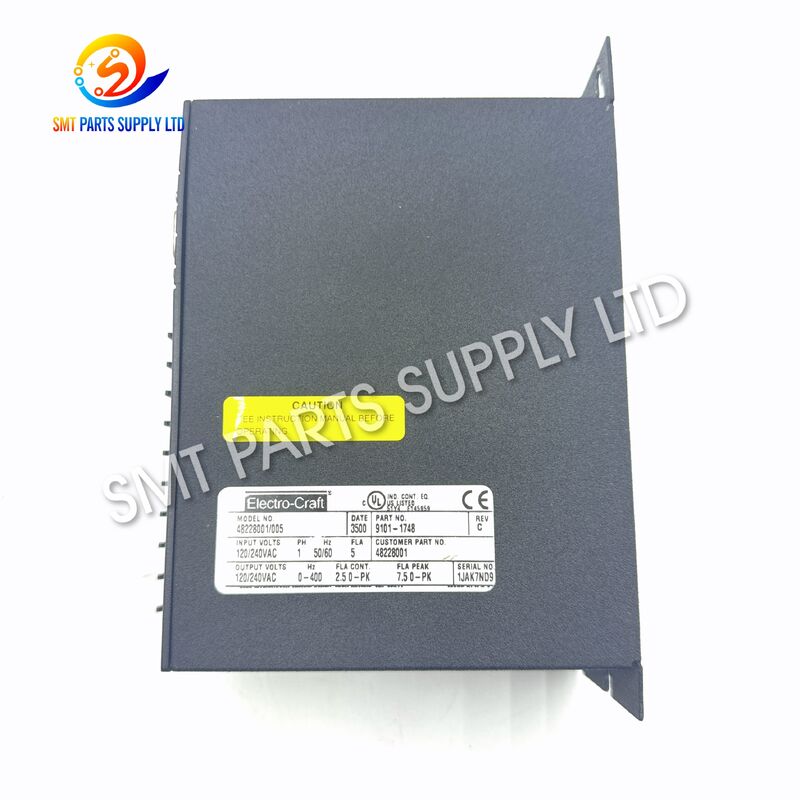

Wzmacniacz serwo Wzmacniacz serwo Electro-Craft 48228001, znany również jako 9101-1748, jest przemysłowym komponentem sterowania ruchem używanym w sprzęcie Universal AI. Dostępne referencje serwisowe i częściowe identyfikują 48228001 jako wzmacniacz Electro-Craft do sprzętu Universal Instruments, podczas gdy referencje części maszyn AI opisują go jako wzmacniacz serwo używany do sterowania osią X-Y. Wzmacniacz odbiera polecenia sterujące z systemu sterowania ruchem maszyny i reguluje moc elektryczną dostarczaną do powiązanego silnika serwo, umożliwiając kontrolowane przyspieszanie, pozycjonowanie, ruch i zatrzymywanie osi.

W przypadku starszego sprzętu Universal do wstawiania komponentów, stan wzmacniacza serwo bezpośrednio wpływa na stabilność osi i dostępność maszyny. Uszkodzony lub niestabilny wzmacniacz może powodować alarmy pozycjonowania, przerywany ruch, nienormalną reakcję silnika lub awarię inicjalizacji sterowanej osi. Wymiana wzmacniacza na właściwy numer części i zgodną rewizję może przywrócić niezawodny ruch bez niepotrzebnej wymiany innych zespołów mechanicznych.

Wzmacniacze serwo pracują ciągle pod obciążeniem elektrycznym i termicznym. Po długich okresach produkcji, komponenty elektroniczne, złącza, elementy chłodzące i obwody zasilania mogą stopniowo ulegać degradacji.

Typowe problemy maszyn związane z systemem napędu osi mogą obejmować:

Alarm serwo nie oznacza automatycznie, że wzmacniacz jest wadliwy. Przed wymianą należy również sprawdzić silnik, enkoder, okablowanie, złącza, zasilacz, płytę sterowania ruchem i mechaniczną oś.

Wzmacniacz serwo 48228001 stanowi praktyczną opcję wymiany, gdy oryginalny napęd zainstalowany w kompatybilnych maszynach Universal AI ulegnie awarii.

Komponent jest zaprojektowany do pracy jako część zamkniętego systemu sterowania serwo maszyny. Konwertuje polecenie kontrolera ruchu na sterowaną moc silnika i reaguje na informacje zwrotne z systemu osi.

Prawidłowa wymiana może pomóc przywrócić:

• Stabilny ruch osi Y lub odpowiedniej osi X-Y.
• Kontrolowane przyspieszanie i zwalnianie.
• Dokładne pozycjonowanie osi maszyny.
• Powtarzalne pozycjonowanie wstawiania komponentów.
• Niezawodna inicjalizacja maszyny.
• Stabilna praca cyklu produkcyjnego.
• Zmniejszone nieoczekiwane przestoje związane z osiami.
• Dalsze użytkowanie istniejącego sprzętu produkcyjnego Universal AI.

Przed instalacją należy dokładnie porównać oryginalną jednostkę z zamiennikiem pod kątem numeru części, modelu referencyjnego, układu złączy, specyfikacji elektrycznej i rewizji.

Dostępne referencje części przemysłowych identyfikują 48228001 jako wzmacniacz serwo Electro-Craft powiązany ze sprzętem Universal Instruments. Jedna referencja sprzętu AI wymienia go jako AMP; SERVO; DC; 7.5A; 2.5A dla aplikacji osi X-Y 6380B, podczas gdy referencje serwisowe powiązują numer części 48228001 z referencją Electro-Craft 9101-1748.

*Oceny elektryczne i konfiguracja maszyny powinny być zawsze weryfikowane z oryginalną tabliczką znamionową wzmacniacza i dokumentacją sprzętu przed złożeniem zamówienia. Odniesienia do osi X-Y 7.5A/2.5A i 6380B są udokumentowane w dostępnych listach części przemysłowych.

48228001 jest przeznaczony do obsługi sterowania ruchem maszyn przemysłowych, a nie do ogólnej pracy silnika. Jest szczególnie istotny w utrzymaniu starszego sprzętu produkcyjnego Universal AI do automatycznego wstawiania komponentów.

Typowi użytkownicy to:

• Fabryki montażu elektroniki.
• Linie produkcyjne do montażu komponentów przez otwory.
• Zakłady produkcyjne EMS.
• Działy utrzymania sprzętu Universal AI.
• Firmy zajmujące się naprawą elektroniki przemysłowej.
• Firmy zajmujące się odnawianiem używanego sprzętu.
• Dystrybutorzy części zamiennych.
• Zespoły inżynierskie fabryk utrzymujące starszy sprzęt do wstawiania komponentów.

Kontroler maszyny Universal AI określa, gdzie oś maszyny musi się poruszyć zgodnie z zaprogramowaną sekwencją produkcji.

Kontroler wysyła wymagane polecenie ruchu do systemu serwo napędu.

Wzmacniacz serwo 48228001 reguluje moc elektryczną wymaganą przez powiązany silnik.

Zamiast po prostu włączać i wyłączać silnik, napęd kontroluje reakcję silnika zgodnie z poleceniem maszyny.

Silnik serwo przekształca sterowany sygnał wyjściowy w obrót mechaniczny, poruszając powiązaną oś maszyny przez system transmisji mechanicznej.

Urządzenia informacji zwrotnej w systemie serwo raportują rzeczywisty ruch silnika lub osi do kontrolera.

Maszyna porównuje rzeczywisty ruch z zaprogramowanym ruchem.

Jeśli istnieje różnica między zaprogramowanym a rzeczywistym ruchem, system serwo dostosowuje działanie silnika, aż do osiągnięcia wymaganego położenia.

Ta praca w pętli zamkniętej zapewnia kontrolowany ruch wymagany przez automatyczny sprzęt do wstawiania komponentów.

Ponieważ wzmacniacz jest tylko jednym elementem tej pętli sterowania, rozwiązywanie problemów powinno oceniać cały system, zamiast wymieniać napęd wyłącznie na podstawie alarmu osi.

Wadliwy lub starzejący się wzmacniacz serwo może powodować różne objawy w zależności od stanu maszyny.

• Oś Y nie porusza się podczas inicjalizacji.
• Ruch osi nagle zatrzymuje się podczas produkcji.
• Występują powtarzające się alarmy serwo.
• Reakcja silnika staje się sporadyczna.
• Przyspieszanie osi staje się nieregularne.
• Maszyna nie może ukończyć sekwencji domykania.
• Pozycjonowanie staje się niestabilne.
• Silnik nie otrzymuje efektywnego sygnału wyjściowego napędu.
• Maszyna działa po ponownym uruchomieniu, ale później ponownie się psuje.
• Wzmacniacz serwo działa nieprawidłowo, gdy jest ciepły.

Objawy te mogą również pochodzić od innych komponentów. Dlatego technicy powinni sprawdzić napięcie zasilania, stan silnika, informację zwrotną enkodera, złącza, okablowanie, sterownik osi i opór mechaniczny przed potwierdzeniem wzmacniacza jako wadliwego komponentu.

Dla fabryk nadal eksploatujących maszyny Universal AI, wymiana pojedynczego wzmacniacza serwo jest często bardziej praktyczna niż wymiana całej maszyny z powodu awarii sterowania osią.

Posiadanie kompatybilnego zapasu 48228001 może pozwolić zespołom serwisowym na szybszą reakcję w przypadku nieoczekiwanej awarii napędu.

Wiele dojrzałych linii do wstawiania komponentów pozostaje produktywnych, ale dostępność starszych komponentów elektrycznych może stawać się coraz ważniejsza dla planowania konserwacji.

Przetestowana jednostka zamienna może być również przydatna, gdy technicy muszą ustalić, czy istniejący problem z osią pochodzi od wzmacniacza, czy od innej części systemu serwo.

Wybór powinien opierać się na oryginalnej zainstalowanej jednostce, a nie tylko na marce maszyny.

Sprawdź, czy oryginalna jednostka pokazuje:

48228001

Dopasowanie numeru części jest pierwszym krokiem w identyfikacji prawidłowego zamiennika.

Tam, gdzie jest dostępny, porównaj referencję Electro-Craft:

9101-1748

Podaj dokładny model maszyny Universal AI.

Dostępne referencje części kojarzą 48228001 ze sprzętem Universal AI i identyfikują zastosowanie w systemie osi X-Y 6380B.

Określ, czy wzmacniacz jest zainstalowany na:

• Osi Y,
• Osi X,
• Systemie ruchu X-Y,
• lub innej pozycji maszyny.

Nie zakładaj, że każda konfiguracja maszyny używa tego samego wzmacniacza w dokładnie tej samej lokalizacji.

Sprawdź:

• Specyfikacja wejściowa.
• Ocena wyjściowa/prądowa.
• Układ złączy.
• Etykieta modelu.
• Informacje o rewizji.
• Referencja producenta.
• Oryginalny numer części maszyny.

W przypadku starszej elektroniki serwo, przydatne są zdjęcia następujących elementów:

W zależności od dostępności, kupujący mogą wymagać nowej, serwisowanej, przetestowanej lub zamiennej jednostki. Stan powinien być jasno potwierdzony przed wysyłką.

Przed złożeniem zapytania ofertowego podaj jak najwięcej informacji:

Podanie pełnych informacji zmniejsza ryzyko wyboru niekompatybilnej rewizji i umożliwia szybsze potwierdzenie techniczne.

48228001 to wzmacniacz serwo używany w systemie sterowania ruchem kompatybilnego sprzętu Universal AI. Reguluje moc elektryczną dostarczaną do silnika serwo, dzięki czemu sterowana oś maszyny może przyspieszać, poruszać się, pozycjonować i zatrzymywać zgodnie z poleceniami kontrolera maszyny.

Jest on powszechnie wymieniany w referencjach części zamiennych AI jako wzmacniacz serwo osi Y, podczas gdy inna szczegółowa referencja części Universal AI identyfikuje 48228001 jako wzmacniacz serwo DC używany do osi X-Y konfiguracji 6380B. Dlatego rzeczywista pozycja instalacji powinna być potwierdzona z oryginalnej maszyny i wzmacniacza przed złożeniem zamówienia.

Tak. Referencje serwisowe i częściowe dla przemysłu identyfikują numer części Universal Instruments 48228001 jako wzmacniacz Electro-Craft z referencją 9101-1748. Należy jednak sprawdzić etykietę oryginalnej jednostki, aby potwierdzić zgodność rewizji.

Zaleca się najpierw diagnozę. Alarmy serwo mogą być również spowodowane problemami z silnikiem, enkoderem, kablem, złączem, kontrolerem, zasilaczem lub mechaniczną osią. Potwierdzenie źródła awarii przed wymianą pomaga uniknąć niepotrzebnej wymiany komponentu.

Proszę podać numer części, model maszyny Universal AI, pozycję osi, ilość oraz wyraźne zdjęcia tabliczki znamionowej i złączy oryginalnego wzmacniacza. Pozwala to na sprawdzenie konfiguracji i kompatybilności przed wyceną i wysyłką.

Szukasz wzmacniacza serwo Electro-Craft 48228001 / 9101-1748 do swojej maszyny Universal AI?

Wyślij nam swój model maszyny, wymaganą ilość, zdjęcia oryginalnego wzmacniacza i informacje z tabliczki znamionowej. Pomożemy potwierdzić konfigurację części przed wyceną i podać informacje o dostępności, stanie, czasie realizacji i wysyłce.

W przypadku pilnych potrzeb konserwacyjnych maszyny, podaj aktualny opis usterki maszyny i pozycję instalacji, aby można było efektywniej sprawdzić żądany wzmacniacz serwo.
