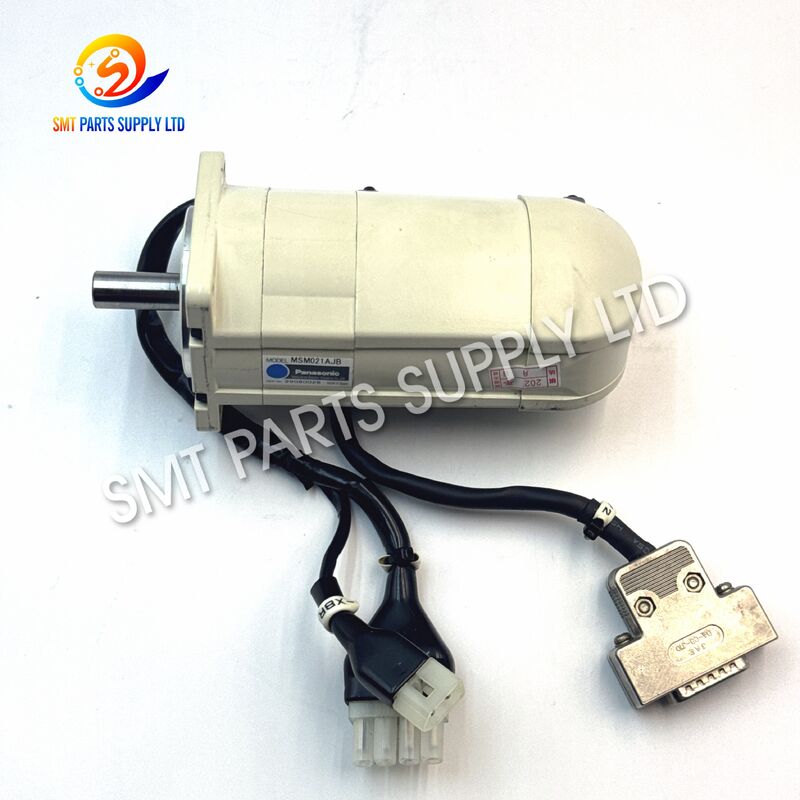

Silnik serwo AC Panasonic MSM021AJB o mocy 200 W do systemu dozowania HDF

Silnik serwo AC Panasonic MSM021AJB 200W do systemu dozującego HDF

Ten Silnik serwo AC Panasonic MSM021AJB jest precyzyjnym elementem sterowania ruchem, używanym w kompatybilnych systemach dozujących HDF i innym sprzęcie automatyki przemysłowej. Konwertuje polecenia elektryczne z kompatybilnego sterownika serwo na kontrolowany ruch obrotowy, umożliwiając osi maszyny wykonywanie dokładnego pozycjonowania, przyspieszania, zwalniania i powtarzalnych ruchów produkcyjnych.

MSM021AJB należy do rodziny silników MSM021A firmy Panasonic. Opublikowane dane dla wariantów MSM021A identyfikują tę rodzinę jako platformę serwo silnika AC o mocy 200W, klasy 100V, wykorzystującą enkoder przyrostowy 2500 p/r. Panasonic wymienia również produkty z serii MSM021 wśród swoich wycofanych produktów serwo starszej generacji, co sprawia, że prawidłowa weryfikacja modelu jest szczególnie ważna przy pozyskiwaniu części zamiennych do konserwacji.

W przypadku istniejącego systemu dozującego HDF, wybór odpowiedniego silnika serwo pomaga utrzymać oryginalny interfejs mechaniczny, układ sprzężenia zwrotnego i wydajność sterowania ruchem. Kupujący powinni zawsze porównać kompletny MSM021AJB, wał, konfigurację złącza, wymiary montażowe i zainstalowany sterownik serwo przed wymianą.

Przyczyna

Silniki serwo używane w systemach dozujących działają poprzez powtarzalne cykle przyspieszania, pozycjonowania, zatrzymywania i powrotu. Długotrwała praca, naprężenia mechaniczne, zanieczyszczenie lub zużycie powiązanych komponentów mogą ostatecznie spowodować niestabilną pracę osi.

Typowe powody sprawdzenia lub wymiany silnika MSM021AJB obejmują:

Problemu związanego z silnikiem nie należy automatycznie diagnozować wyłącznie na podstawie błędu pozycjonowania. Podobne objawy mogą również pochodzić od sterownika serwo, kabla enkodera, kabla silnika, sprzęgła, śruby kulowej, szyny prowadzącej lub parametrów sterowania maszyną.

Rozwiązanie

Gdy maszyna dozująca wykazuje nienormalny ruch osi, technicy powinni sprawdzić kompletny system serwo przed wymianą poszczególnych komponentów.

Praktyczna procedura konserwacji obejmuje:

1. Zapisz alarm serwo.
Sprawdź wyświetlacz maszyny lub wzmacniacz serwo i zapisz dokładny kod alarmu przed odłączeniem silnika.

2. Sprawdź ruch mechaniczny.
Upewnij się, że podłączona oś, śruba kulowa, sprzęgło, łożysko lub mechanizm przenoszenia poruszają się bez nienormalnego oporu.

3. Sprawdź kable i złącza.
Luźne, zanieczyszczone, zerwane lub uszkodzone złącza mogą przerwać zasilanie lub sprzężenie zwrotne enkodera.

4. Sprawdź istniejący silnik.
Sprawdź wał, obudowę, złącze, hałas łożysk, opór obrotowy i widoczne uszkodzenia.

5. Potwierdź pełny numer modelu.
Użyj MSM021AJB, a nie tylko "silnik Panasonic 200W", podczas zamawiania zamiennika.

6. Porównaj interfejs mechaniczny.
Zweryfikuj wymiary wału, montaż kołnierza, orientację złącza i układ kabli.

7. Potwierdź kompatybilność sterownika serwo.
Dokumentacja Panasonic podkreśla, że silniki i sterowniki serwo muszą być używane w kompatybilnych kombinacjach.

Prawidłowe dopasowanie modelu minimalizuje zmiany instalacyjne i pomaga efektywnie przywrócić oryginalny system ruchu.

Specyfikacje

Główne specyfikacje produktu

Opublikowane listy dla kilku wariantów MSM021A konsekwentnie identyfikują rodzinę jako 200W, 100V i enkoder przyrostowy 2500 p/r. Dokładna konstrukcja zależna od sufiksu MSM021AJB powinna być sprawdzona w stosunku do oryginalnego silnika przed instalacją.

Wymagania dotyczące identyfikacji modelu

Porównanie serii MSM

Różne rodziny silników MSM mogą wyglądać podobnie, ale nie należy ich traktować jako bezpośrednio wymienne.

Sama moc silnika nie jest zatem wystarczająca do wyboru zamiennika. Dokumentacja Panasonic rozróżnia rodziny silników według napięcia, mocy, specyfikacji enkodera i kompatybilnych sterowników.

Zastosowanie

Panasonic MSM021AJB nadaje się do kompatybilnych urządzeń dozujących HDF, gdzie wymagany jest kontrolowany ruch obrotowy.

Napęd osi dozującej

Silnik może zapewnić kontrolowany ruch osi maszyny, która pozycjonuje mechanizmy związane z dozowaniem podczas zaprogramowanych sekwencji produkcyjnych.

Precyzyjne pozycjonowanie

Sprzężenie zwrotne enkodera pozwala systemowi sterowania serwo na ciągłe monitorowanie ruchu silnika i korygowanie osi zgodnie z zadaną pozycją.

Powtarzalna automatyzacja

Urządzenia dozujące często wykonują tysiące powtarzalnych ruchów. Sterowanie serwo nadaje się do zastosowań wymagających spójnego uruchamiania, przyspieszania, zatrzymywania i pozycjonowania powrotnego.

Naprawa maszyn

MSM021AJB może być używany do wymiany istniejącego silnika o tej samej specyfikacji w kompatybilnych urządzeniach.

Konserwacja zapobiegawcza

Zakłady produkcyjne wykorzystujące starsze systemy automatyki mogą przechowywać silniki serwo o określonym modelu jako zapasy konserwacyjne, aby zmniejszyć przestoje spowodowane awarią komponentów.

Wsparcie dla starszego sprzętu

Panasonic identyfikuje produkty serwo z serii MSM021 jako wycofane produkty starszej generacji. Prawidłowo zidentyfikowane części zamienne mogą być zatem cenne do utrzymania istniejących maszyn produkcyjnych.

Jak to działa

MSM021AJB działa jako część systemu serwo w pętli zamkniętej.

Kontroler maszyny → Sterownik serwo → Silnik MSM021AJB → Oś mechaniczna → Sprzężenie zwrotne enkodera

Krok 1: Polecenie ruchu

Kontroler maszyny wysyła polecenie pozycji lub ruchu zgodnie z programem dozowania.

Krok 2: Sterowanie sterownikiem serwo

Wzmacniacz serwo przetwarza polecenie i reguluje moc elektryczną dostarczaną do silnika.

Krok 3: Obrót silnika

MSM021AJB konwertuje elektryczny sygnał sterujący na kontrolowany ruch obrotowy.

Krok 4: Przenoszenie mechaniczne

Wał przenosi ruch poprzez sprzęgło, koło pasowe, śrubę kulową lub inny element przenoszenia mechanicznego.

Krok 5: Sprzężenie zwrotne enkodera

Enkoder mierzy ruch silnika i przekazuje informację zwrotną do systemu sterowania serwo.

Krok 6: Automatyczna korekta

System serwo stale porównuje zadany ruch z rzeczywistym sprzężeniem zwrotnym i koryguje reakcję silnika, gdy jest to wymagane.

Ta zasada pętli zamkniętej zapewnia bardziej kontrolowane pozycjonowanie niż standardowy silnik działający bez sprzężenia zwrotnego.

Dlaczego prawidłowy ruch serwo jest ważny

Stabilny ruch serwo jest szczególnie ważny w zautomatyzowanych procesach dozowania, ponieważ niespójny ruch osi może wpłynąć na powtarzalność maszyny.

Silnik zamienny musi zatem pasować zarówno do systemu sterowania elektrycznego, jak i do mechanicznej struktury maszyny.

Jak wybrać

1. Potwierdź MSM021AJB

Pełny kod produktu powinien być pierwszym punktem odniesienia przy wyborze.

Unikaj zamawiania tylko na podstawie:

• 200W
• Silnik serwo Panasonic
• Silnik MSM
• Silnik HDF

Pełny kod MSM021AJB stanowi znacznie dokładniejsze odniesienie do pozyskiwania.

2. Sprawdź oryginalną tabliczkę znamionową

Dostarcz wyraźne zdjęcie oryginalnej etykiety silnika. Pomaga to zweryfikować dokładny model i zmniejsza błędy zamówienia.

3. Potwierdź sterownik serwo

Kompatybilność silnika i sterownika jest kluczowa. Instrukcje firmy Panasonic dotyczące serwo wyraźnie instruują użytkowników do weryfikacji serii silnika, mocy znamionowej, specyfikacji napięcia, specyfikacji enkodera i przeznaczonej kombinacji sterowników.

4. Porównaj wał

Sprawdź:

• Średnica wału
• Długość wału
• Rowek na wpust
• Interfejs sprzęgła
• Stan mechaniczny

5. Porównaj wymiary montażowe

Zweryfikuj:

• Rozmiar kołnierza
• Pozycje otworów montażowych
• Średnica ustalająca
• Wymiary obudowy
• Prześwit instalacyjny

6. Porównaj złącza

Sprawdź zarówno złącza zasilania, jak i sprzężenia zwrotnego w stosunku do istniejącego silnika.

7. Potwierdź maszynę HDF

Jeśli to możliwe, podaj model maszyny dozującej HDF i pozycję instalacji.

Zalecane informacje do wyceny

Aby przyspieszyć sprawdzanie modelu i wycenę, prosimy o podanie:

Podanie tych szczegółów może znacznie zmniejszyć błędy kompatybilności.

Konserwacja i instalacja

Przed instalacją odłącz zasilanie maszyny zgodnie z procedurami bezpieczeństwa producenta sprzętu.

Sprawdź wymienny silnik pod kątem uszkodzeń transportowych i potwierdź numer modelu przed montażem.

Nie uderzaj w wał silnika ani nie wciskaj sprzęgła na siłę. Nadmierne uderzenia mechaniczne mogą uszkodzić precyzyjne łożyska lub komponenty sprzężenia zwrotnego.

Sprawdź napędzany mechanizm pod kątem nienormalnego oporu przed podłączeniem silnika zamiennego. Instalacja nowego silnika na zablokowanej osi mechanicznej może przeciążyć system serwo.

Dokładnie sprawdź kable silnika i enkodera. Problem z kablem może powodować objawy podobne do awarii silnika.

Po instalacji sprawdź inicjalizację maszyny, alarmy serwo, kierunek osi, stabilność ruchu i wydajność pozycjonowania przed powrotem urządzenia do normalnej produkcji.

Często zadawane pytania

P1. Do czego służy Panasonic MSM021AJB?

MSM021AJB to serwo silnik AC używany do precyzyjnego sterowania ruchem w kompatybilnych urządzeniach automatyki przemysłowej, w tym w systemach dozujących HDF. Napędza oś mechaniczną, a sprzężenie zwrotne enkodera wspiera kontrolowane pozycjonowanie i powtarzalny ruch.

P2. Czy MSM021AJB to silnik serwo 200W?

MSM021AJB należy do rodziny silników MSM021A firmy Panasonic. Opublikowane specyfikacje dla wariantów MSM021A identyfikują rodzinę jako 200W i 100V z enkoderem przyrostowym 2500 p/r. Szczegóły dokładnego sufiksu należy nadal weryfikować.

P3. Czy inny silnik Panasonic 200W może zastąpić MSM021AJB?

Nie automatycznie. Silniki o tej samej mocy mogą używać różnych klas napięcia, enkoderów, wałów, złączy lub kompatybilnych sterowników serwo. Przed wymianą należy potwierdzić pełny model i konfigurację mechaniczną.

P4. Co należy podać przed złożeniem zamówienia?

Prosimy o podanie pełnego modelu MSM021AJB, wymaganej ilości, zdjęcia tabliczki znamionowej silnika, zdjęć wału i złączy, modelu maszyny HDF oraz modelu sterownika serwo, jeśli są dostępne.

P5. Dlaczego należy również sprawdzić sterownik serwo?

Sterownik dostarcza i kontroluje silnik, jednocześnie przetwarzając sprzężenie zwrotne enkodera. Dokumentacja Panasonic wymaga kompatybilnych kombinacji silnika i sterownika, więc nieprawidłowe sparowanie może prowadzić do alarmów, złej pracy lub niezgodności.
