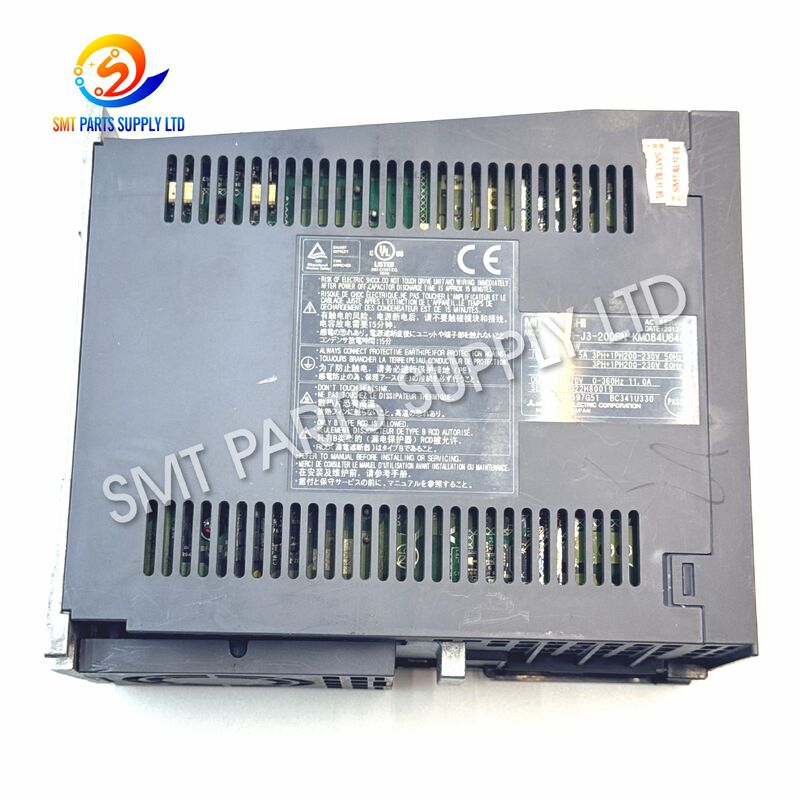

Wzmacniacz serwo JUKI FX-3R Y MR-J3-200BN-KM084U646 40104696

Ten Wzmacniacz serwo JUKI 40104696 MR-J3-200BN-KM084U646 Y to serwonapęd o mocy 2 kW przeznaczony do systemu ruchu osi Y maszyn do montażu powierzchniowego JUKI FX-3R i FX-3RA. Pełna identyfikacja modelu, w tym przyrostek KM084U646, jest ważna przy wyborze zamiennika, ponieważ podobne serwowzmacniacze MR-J3 mogą wykorzystywać różne konfiguracje specyficzne dla maszyny lub zastosowania osi. Referencje części przemysłowych identyfikują 40104696 jako wzmacniacz osi Y 2 kW dla FX-3R/FX-3RA.

Urządzenie bazuje na platformie MELSERVO-J3 MR-J3-200BN firmy Mitsubishi Electric. Standardowy MR-J3-200BN ma moc 2 kW, wykorzystuje komunikację SSCNET III, należy do klasy 200 V i jest przeznaczony do wysokowydajnego sterowania serwo.

Dla fabryk SMT utrzymujących maszyny serii JUKI FX, ten wzmacniacz jest ważną częścią zamienną do rozwiązywania problemów z alarmami serwo osi Y, awariami ruchu, niestabilnym pozycjonowaniem lub przestojami maszyny związanymi ze wzmacniaczem.

Przyczyna

Serwowzmacniacze pracują w sposób ciągły podczas produkcji SMT, wielokrotnie sterując prędkością silnika serwo, momentem obrotowym, przyspieszeniem, opóźnieniem i pozycjonowaniem. Długie godziny pracy w połączeniu z warunkami elektrycznymi i środowiskowymi mogą ostatecznie prowadzić do problemów z systemem serwo.

Częste przyczyny, które mogą wymagać inspekcji lub wymiany, obejmują:

• Długotrwałe narażenie na ciepło wewnątrz szafy elektrycznej.
• Słaba wentylacja lub zablokowany przepływ powietrza chłodzącego.
• Nienormalne napięcie wejściowe lub niestabilne warunki zasilania.
• Starzejące się wewnętrzne komponenty elektroniczne.
• Luźne połączenia silnika, enkodera lub komunikacji.
• Uszkodzone kable silnika serwo.
• Nadmierny opór mechaniczny na osi Y.
• Problemy z komunikacją między kontrolerem ruchu a wzmacniaczem.
• Nieprawidłowe uziemienie lub zakłócenia elektryczne.
• Poprzednie naprawy z użyciem niekompatybilnej wersji wzmacniacza.

Alarm serwo nie oznacza automatycznie, że sam wzmacniacz jest wadliwy. Przed wymianą urządzenia należy również sprawdzić silnik, kable, kontroler, sieć komunikacyjną i oś mechaniczną.

Rozwiązanie

Gdy diagnostyka potwierdzi awarię związaną ze wzmacniaczem, prawidłowy zamiennik powinien jak najściślej odpowiadać oryginalnej konfiguracji maszyny.

W tym zastosowaniu należy zweryfikować następujące dane identyfikacyjne:

Użycie pełnego numeru części i kompletnego przyrostka wzmacniacza pomaga zmniejszyć ryzyko zamówienia nieprawidłowej wersji osi X lub innego, wizualnie podobnego serwonapędu MR-J3.

Przed instalacją technicy powinni również sprawdzić silnik osi Y, kabel silnika, połączenia sprzężenia zwrotnego, kabel komunikacyjny, uziemienie, zasilanie i ruch mechaniczny. Poprawienie problemów zewnętrznych przed zainstalowaniem zamiennego wzmacniacza może pomóc zapobiec powtarzającym się alarmom.

Specyfikacje

Specyfikacje produktu

Standardowa platforma Mitsubishi MR-J3-200BN jest określana jako serwowzmacniacz 2 kW SSCNET III z trójfazowym wejściem głównym AC 200–230 V, trójfazowym wyjściem serwo AC 170 V, znamionowym prądem wyjściowym 11 A i sterowaniem PWM/prądem sinusoidalnym. Są to specyfikacje modelu bazowego; wersję KM084U646 specyficzną dla maszyny należy zawsze zweryfikować na oryginalnej tabliczce znamionowej przed wymianą.

Podstawowe odniesienie techniczne MR-J3-200BN

Porównanie powiązanych serwowzmacniaczy

Referencje części rozróżniają 40104696 / KM084U646 jako wersję osi Y i 40104695 / KM084U645 jako wersję osi X dla sprzętu FX-3R/FX-3RA. Podobny wygląd lub identyczna moc znamionowa nie powinny być zatem jedynym kryterium wyboru.

Ważne: Modele te nie powinny być traktowane jako automatycznie wymienne. Zawsze weryfikuj model maszyny, oś, numer części JUKI, pełny model serwo, konfigurację złączy i oryginalną etykietę wzmacniacza.

Zastosowanie

Wzmacniacz serwo JUKI 40104696 jest głównie używany w systemie sterowania ruchem osi Y kompatybilnych urządzeń JUKI SMT.

Typowe zastosowania

Podczas normalnej produkcji maszyna montażowa wielokrotnie wykonuje cykle szybkiego ruchu i pozycjonowania. Serwowzmacniacz dostarcza sterowaną moc elektryczną do odpowiedniego silnika serwo zgodnie z poleceniami z systemu sterowania maszyny.

To sprawia, że wzmacniacz jest szczególnie ważny w fabrykach produkujących elektronikę samochodową, elektronikę konsumencką, płyty sterowania przemysłowego, sprzęt komunikacyjny, produkty LED, elektronikę mocy i inne zespoły PCB.

Jak to działa

Serwowzmacniacz działa między kontrolerem ruchu maszyny a silnikiem serwo.

Najpierw kontroler maszyny oblicza wymagany ruch osi Y zgodnie z programem montażu. Następnie polecenia dotyczące pozycji, prędkości, przyspieszenia i czasu są przesyłane przez sieć sterowania serwo.

Platforma MR-J3-B obsługuje komunikację optyczną SSCNET III, którą Mitsubishi zaprojektowało do szybkiej, zsynchronizowanej komunikacji serwo i zwiększonej odporności na zakłócenia elektryczne.

Po otrzymaniu polecenia ruchu wzmacniacz steruje wyjściem elektrycznym dostarczanym do silnika serwo. Silnik napędza następnie mechaniczny system osi Y.

Sprzężenie zwrotne z enkodera pozwala systemowi sterowania porównać zaplanowany ruch z rzeczywistym ruchem silnika. System serwo stale koryguje różnicę, pomagając maszynie osiągnąć powtarzalne pozycjonowanie podczas montażu komponentów.

Ogólna sekwencja sterowania jest następująca:

Kontroler ruchu → Komunikacja serwo → Serwowzmacniacz → Silnik serwo → Mechaniczna oś Y → Sprzężenie zwrotne z enkodera

Jeśli wzmacniacz nie może poprawnie przetwarzać poleceń ani regulować mocy silnika, maszyna może generować alarmy serwo, nie włączać osi lub zatrzymać ruch osi Y.

Jak wybrać

1. Dopasuj numer części JUKI

Preferowana identyfikacja tego produktu to:

40104696

Nie zamawiaj tylko na podstawie wyglądu.

2. Sprawdź pełny model

Potwierdź pełne oznaczenie:

MR-J3-200BN-KM084U646

Przyrostek jest ważny, ponieważ niestandardowe wersje MR-J3 mogą mieć różne zastosowania.

3. Potwierdź maszynę

Ten produkt jest zidentyfikowany dla:

JUKI FX-3R / FX-3RA.

4. Potwierdź oś

Ta wersja jest używana dla osi Y.

Nie mylić z 40104695 MR-J3-200BN-KM084U645, który jest zidentyfikowany dla zastosowania osi X.

5. Potwierdź moc znamionową

Wymagana moc to:

2 kW

Standardowy wzmacniacz bazowy MR-J3-200BN jest również określany przez Mitsubishi jako model 2 kW.

6. Porównaj oryginalną tabliczkę znamionową

Przed złożeniem zamówienia prześlij wyraźne zdjęcie istniejącego wzmacniacza pokazujące:

• Pełny numer modelu.
• Numer części JUKI.
• Model maszyny.
• Moc znamionowa.
• Obszar złączy.
• Informacje z istniejącej etykiety.

7. Sprawdź kompletny system serwo

Jeśli maszyna ma powtarzające się alarmy serwo, przed wymianą wzmacniacza sprawdź silnik, kable, złącza, system komunikacji, stan chłodzenia, zasilanie i oś mechaniczną.

FAQ

P1: Do jakiej maszyny jest używany JUKI 40104696?

40104696 MR-J3-200BN-KM084U646 jest zidentyfikowany jako serwowzmacniacz osi Y o mocy 2 kW dla maszyn do montażu powierzchniowego JUKI FX-3R i FX-3RA. Zawsze potwierdź oryginalną etykietę wzmacniacza przed złożeniem zamówienia.

P2: Czy MR-J3-200BN-KM084U646 to serwowzmacniacz 2 kW?

Tak. Jednostka specyficzna dla aplikacji jest wymieniona jako 2 kW, podczas gdy Mitsubishi oficjalnie określa standardową platformę bazową MR-J3-200BN jako serwowzmacniacz 2 kW, klasy 200 V, SSCNET III.

P3: Czy MR-J3-200BN może bezpośrednio zastąpić MR-J3-200BN-KM084U646?

Sam model bazowy nie powinien być używany do potwierdzenia kompatybilności. Pełny przyrostek KM084U646, numer części JUKI 40104696, model maszyny, zastosowanie osi Y, złącza i oryginalna tabliczka znamionowa powinny zostać sprawdzone przed wymianą.

P4: Jakie problemy mogą wskazywać na awarię serwonapędu osi Y?

Możliwe objawy to alarmy serwo, niemożność włączenia osi Y, nieprawidłowy ruch, sporadyczne zatrzymywanie maszyny, niestabilność pozycjonowania, błędy komunikacji lub całkowita utrata ruchu osi Y. Należy również sprawdzić problemy z silnikiem, kablem, zasilaniem i mechaniką.

P5: Jakie informacje są potrzebne do wyceny?

Proszę podać 40104696, MR-J3-200BN-KM084U646, model maszyny, wymaganą ilość, preferowany stan, kraj docelowy i wyraźne zdjęcie oryginalnej tabliczki znamionowej wzmacniacza. Te informacje pomagają nam potwierdzić prawidłową część przed wyceną.
