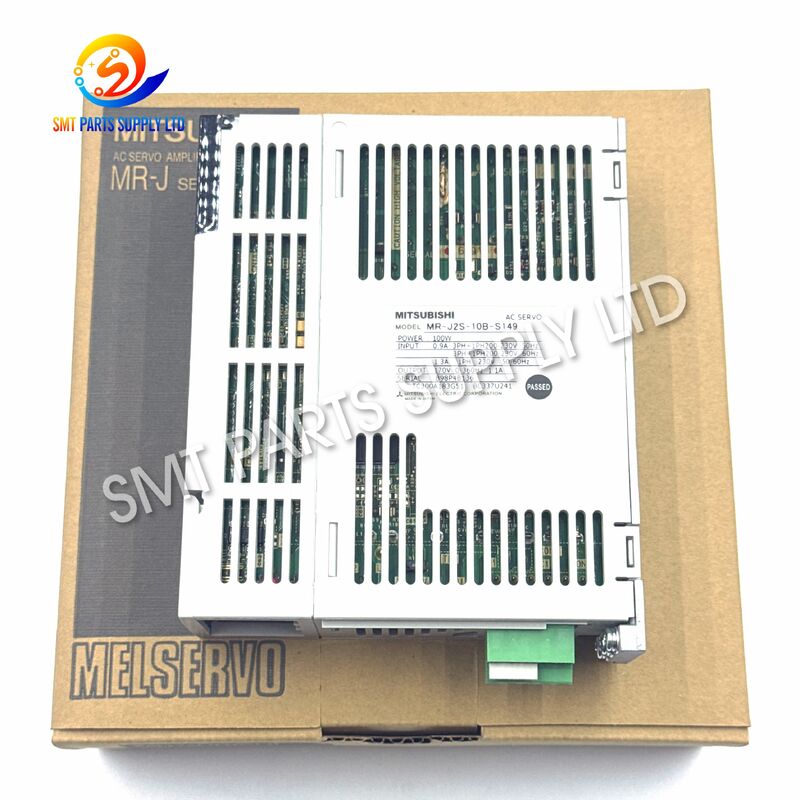

Wzmacniacz serwo Mitsubishi MR-J2S-10B-S149 100 W do mocowania Hitachi GXH

Wzmacniacz serwo Mitsubishi MR-J2S-10B-S149 100W do montażownicy Hitachi GXH

, dlatego pełny numer powinien być dopasowany, gdy tylko jest to możliwe. Parametry maszyny, konfiguracja OEM, oprogramowanie układowe lub wymagania specyficzne dla aplikacji mogą się różnić.Wzmacniacz serwo Mitsubishi MR-J2S-10B-S149 to specjalistyczny serwonapęd AC stosowany w maszynach typu pick-and-place Hitachi GXH

oraz aplikacjach montażowniczych typu tray. Należy do serii MELSERVO-J2-Super MR-J2S-B firmy Mitsubishi i jest przeznaczony do sterowania ruchem serwosilników z dokładnym pozycjonowaniem i powtarzalną reakcją.

Standardowa platforma MR-J2S-10B to wzmacniacz serwo klasy 100W, podczas gdy pełny numer MR-J2S-10B identyfikuje specyficzną wersję wymaganą dla danego sprzętu. Seria MR-J2S-B komunikuje się z kontrolerem systemu serwo maszyny poprzez komunikację szeregową SSCNET, przesyłając informacje o pozycjonowaniu i sterowaniu ruchem między kontrolerem a wzmacniaczem.

W przypadku konserwacji sprzętu Hitachi GXH, dopasowanie pełnego numeru modelu jest szczególnie ważne. Sufiks S149 powinien być zachowany przy zamawianiu zamiennika, zamiast wybierać tylko na podstawie numeru bazowego MR-J2S-10B.

Przyczyna

Wzmacniacze serwo pracują ciągle podczas produkcji SMT i są odpowiedzialne za sterowanie szybkim ruchem maszyny. Długie godziny pracy, starzenie się elementów elektrycznych, nienormalne obciążenia silnika, niestabilne zasilanie, problemy z okablowaniem lub wewnętrzne zużycie elektroniki mogą ostatecznie spowodować usterki związane z serwonapędem.

Typowe objawy, które mogą wymagać inspekcji lub wymiany, obejmują:

Alarm serwo nie oznacza automatycznie, że sam wzmacniacz uległ awarii. Przed wymianą jednostki należy również sprawdzić stan silnika, kabel enkodera, kabel SSCNET, obciążenie mechaniczne, zasilacz i parametry maszyny.

Rozwiązanie

Gdy oryginalny wzmacniacz serwo Hitachi GXH zostanie potwierdzony jako wadliwy, użycie tego samego modelu MR-J2S-10B stanowi praktyczne podejście do wymiany bez przeprojektowywania oryginalnego systemu sterowania ruchem maszyny.

W przypadku starszych linii produkcyjnych SMT, posiadanie zapasowych krytycznych wzmacniaczy serwo może być szczególnie przydatne, ponieważ czas przestoju maszyny spowodowany wycofanym z produkcji lub trudnym do zdobycia napędem może być znacznie dłuższy niż sama procedura fizycznej wymiany.

Specyfikacje

Instrukcja Mitsubishi MR-J2S-B identyfikuje serię jako kompatybilną z SSCNET. Dla modeli MR-J2S-10B do MR-J2S-70B, Mitsubishi określa konfiguracje 3-fazowe 200-230VAC lub obsługiwane 1-fazowe 230VAC w zależności od instalacji. Zawsze postępuj zgodnie z oryginalnym okablowaniem maszyny i tabliczką znamionową wzmacniacza, zamiast zmieniać istniejący układ zasilania.

Identyfikacja modelu

Zastosowanie Hitachi GXH dla MR-J2S-10B-S149 jest również spotykane na aktualnych listach części zamiennych SMT, opisujących go jako wzmacniacz serwo dla montażownicy typu tray GXH.

Zastosowanie

, dlatego pełny numer powinien być dopasowany, gdy tylko jest to możliwe. Parametry maszyny, konfiguracja OEM, oprogramowanie układowe lub wymagania specyficzne dla aplikacji mogą się różnić.MR-J2S-10B jest przede wszystkim odpowiedni do wymiany i konserwacji mechanizmów sterowanych serwo w maszynach typu pick-and-place Hitachi GXH SMT.

Typowe zastosowania obejmują:

Precyzyjne sterowanie serwo jest kluczowe w sprzęcie SMT, ponieważ błędy ruchu mogą wpływać na obsługę komponentów, dokładność pozycjonowania, stabilność cyklu i ogólną dostępność sprzętu.

Jak to działa

MR-J2S-10B-S149 działa między kontrolerem maszyny a serwosilnikiem.

1. Komenda ruchu

Kontroler maszyny Hitachi generuje wymagane informacje o ruchu zgodnie z programem produkcyjnym.

2. Komunikacja SSCNET

Seria MR-J2S-B odbiera informacje sterujące poprzez magistralę szeregową SSCNET. Mitsubishi opisuje tę architekturę jako umożliwiającą wzmacniaczowi serwo uzyskanie danych o pozycji z kontrolera systemu serwo.

3. Wzmocnienie serwo

Wzmacniacz konwertuje komendę sterującą na wyjście elektryczne wymagane do pracy serwosilnika.

4. Ruch silnika

Zasilanie jest dostarczane przez zaciski silnika U, V i W, generując kontrolowany ruch osi serwo.

5. Sprzężenie zwrotne

Sprzężenie zwrotne silnika pozwala systemowi monitorować rzeczywisty ruch i utrzymywać kontrolowane pozycjonowanie.

6. Monitorowanie ochrony

System serwo monitoruje nienormalne warunki pracy i może zatrzymać działanie po wykryciu usterek, aby pomóc chronić sprzęt.

Ten proces w pętli zamkniętej umożliwia maszynie SMT wykonywanie powtarzalnych ruchów z reakcją i stabilnością pozycjonowania wymaganą w zautomatyzowanym montażu PCB.

Jak wybrać

Wybór odpowiedniego wzmacniacza serwo wymaga więcej niż tylko dopasowania marki Mitsubishi lub serii MR-J2S.

Ważna uwaga dotycząca wyboru

Nie zastępuj MR-J2S-10B-S149 standardowym MR-J2S-10B tylko dlatego, że numery bazowe są podobne.Sufiks S149 identyfikuje specjalną wersję

, dlatego pełny numer powinien być dopasowany, gdy tylko jest to możliwe. Parametry maszyny, konfiguracja OEM, oprogramowanie układowe lub wymagania specyficzne dla aplikacji mogą się różnić.Aby uzyskać najwyższą dokładność potwierdzenia, podaj:Zdjęcie etykiety MR-J2S-10B-S149 + model maszyny Hitachi GXH + model serwosilnika + kod alarmu.

FAQ

P1: Do jakiej maszyny używany jest MR-J2S-10B-S149?

MR-J2S-10B-S149 jest używany jako wzmacniacz serwo Mitsubishi w

sprzęcie typu pick-and-place i montażownicach typu tray Hitachi GXH SMT

, obsługując sterowanie ruchem osi serwo i pozycjonowaniem.P2: Jaka jest klasa mocy MR-J2S-10B-S149?Jego wzmacniacz bazowy, MR-J2S-10B, należy do

klasy wzmacniaczy serwo 100W

firmy Mitsubishi. Sufiks S149 identyfikuje specjalną wersję używaną dla konkretnego zastosowania sprzętu.P3: Czy MR-J2S-10B może bezpośrednio zastąpić MR-J2S-10B-S149?Bezpośredniej zamiany nie należy zakładać. Chociaż oba dzielą bazowy model MR-J2S-10B, sufiks S149 może oznaczać konfigurację specyficzną dla OEM. Zaleca się dopasowanie pełnego oryginalnego modelu.

P4: Czy jest to wzmacniacz serwo SSCNET?

Tak.

Seria MR-J2S-B jest kompatybilna z SSCNET

i komunikuje się z kontrolerem systemu serwo poprzez szeregową sieć serwo Mitsubishi.P5: Jakie informacje należy przesłać w celu uzyskania wyceny?Proszę podać

model MR-J2S-10B-S149, wymaganą ilość, stan produktu, informacje o maszynie Hitachi GXH, a najlepiej wyraźne zdjęcie oryginalnej etykiety wzmacniacza

. Pozwala to na szybsze potwierdzenie zgodności i wycenę.Skontaktuj się z namiSzukasz

Wzmacniacza serwo Mitsubishi MR-J2S-10B-S149 do Hitachi GXH

?Wyślij nam swój numer części, ilość, zdjęcie oryginalnej etykiety i model maszyny

. Pomożemy potwierdzić właściwą wersję, sprawdzić dostępność i przedstawić konkurencyjną wycenę dla Twoich potrzeb w zakresie konserwacji SMT lub części zamiennych.
