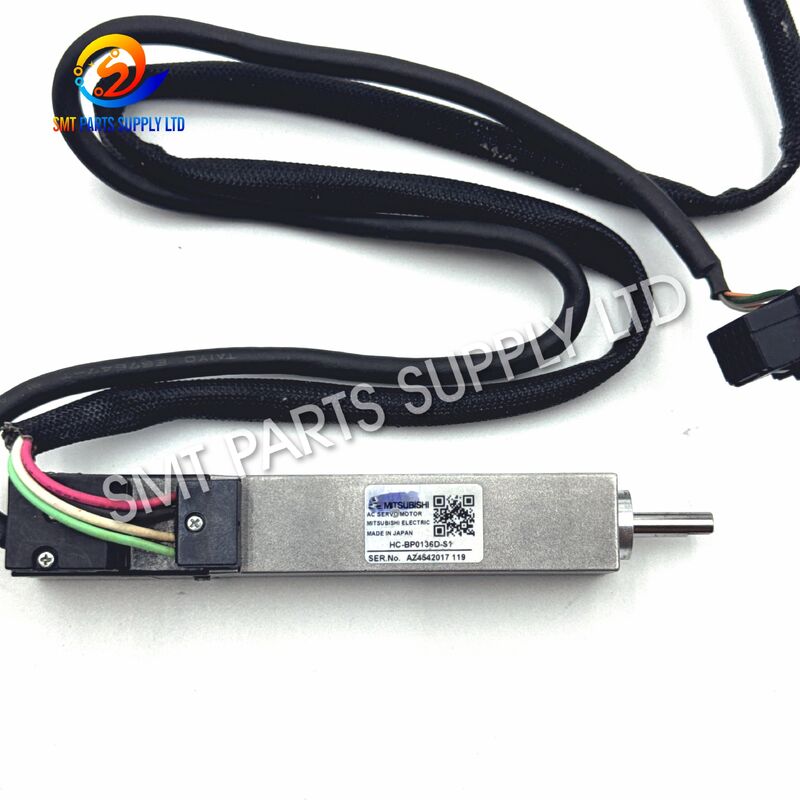

MITSUBISHI HC-BP0136D-S1 10W silnik osi T KE2070/2080/FX-3 40044533 AZ4542017

MITSUBISHI HC-BP0136D-S1 10W T-Axis Motor KE2070/2080/FX-3 40044533 AZ4542017

MITSUBISHI HC-BP0136D-S1 to kompaktowy serwomotor AC o mocy 10 W, opracowany do precyzyjnego ruchu rotacyjnego w zautomatyzowanym sprzęcie przemysłowym.jest powszechnie instalowany jako silnik osi T lub osi theta, kontrolujący pozycję obrotową mechanizmu umieszczania podczas podnoszenia, ustawiania i montażu części.

Silnik jest powszechnie związany z elementem wyposażenia o numerze części 40044533 i jest stosowany w wybranych konfiguracjach KE-2070, KE-2080 i FX-3.pozycjonowanie reakcyjne, i powtarzalny ruch obrotowy wymagany do szybkiego montażu PCB.

Ten zapasowy silnik jest odpowiedni do konserwacji maszyny, odzyskiwania linii produkcyjnej, zapobiegawczego magazynowania części zamiennych i naprawy osi głowicy.numer części sprzętu, styl złącza, konstrukcja wału, punkty mocowania, model maszyny i istniejąca etykieta silnika przed zamówieniem.

Silnik osi T kontroluje ruch obrotowy mechanizmu ustawienia.elementy elektroniczne muszą być nie tylko przenoszone na właściwe współrzędne X i Y, ale także obracane pod wymaganym kątem montażu.

Prawidłowo działający silnik osi T pomaga maszynie:

Gdy silnik staje się niestabilny, głowica rozmieszczenia może nie osiągnąć poleconego kąta, wywołać alarmy osi, wywołać nieprawidłowy hałas lub stworzyć niespójną orientację części.W porę wykrycie i wymiana mogą pomóc przywrócić pracę maszyny i zapobiec dodatkowym uszkodzeniom mechanicznym lub elektrycznym.

Niektóre warunki pracy mogą prowadzić do awarii, zmniejszonej dokładności lub niestabilnej wydajności serwomotora SMT o osi T.

Ciągłe przyspieszanie, opóźnianie i zmiany kierunku mogą stopniowo wpływać na łożyska, wał silnika, sprzęgła i połączone z nimi mechanizmy obrotowe.lub niestabilności obrotowej.

Do obszaru instalacji silnika mogą wchodzić pył, pozostałości tłuszczu, fragmenty komponentów, cząstki pasty lutowej i inne zanieczyszczenia produkcyjne.Nagromadzone zanieczyszczenia mogą zwiększać odporność mechaniczną i wpływać na rozpraszanie ciepła.

Zamarznięty mechanizm głowicy, uszkodzone sprzęgło, niezgodny wał lub ograniczony odcinek obrotowy mogą obciążać silnik nadmiernie.Wymiana silnika bez poprawienia przyczyny mechanicznej może powodować powtarzające się awarie.

Złamany kabel silnika, luźny końcówka, skażony złącze, uszkodzony kontakt lub przerywana awaria przewodów mogą powodować objawy podobne do awarii silnika.Kabel i złącze należy zatem sprawdzić przed wymianą.

W przypadku, gdy systemy serwo są uzależnione od informacji zwrotnej o pozycji w celu utrzymania kontrolowanego ruchu, niestabilność informacji zwrotnej może powodować alarmy pozycjonowania, nieprawidłowe ruchy rotacyjne, polowanie,lub nie udało się zakończyć inicjalizacji.

Ograniczona wentylacja, ciągłe przeciążenie, wysoka temperatura otoczenia lub słaby transfer ciepła mogą zwiększyć temperaturę pracy.

Nieprawidłowe parametry, uszkodzona elektronika napędu, niestabilna moc,lub usterki deski sterującej mogą wpływać na działanie silnika, nawet jeśli sam silnik jest mechanicznie zdrowy.

Nieprawidłowe ustawienie wału, nadmierna siła mocowania, napięcie kabla, uderzenie podczas montażu lub nieodpowiedni model wymiany mogą powodować nieprawidłową pracę po montażu.

Zaleca się pełną inspekcję silnika, kabla, złącza, zespołu mechanicznego, sterownika i historii alarmu maszyny.

Zastąpienie pierwotnego silnika prawidłowo zidentyfikowanym HC-BP0136D-S1 może pomóc przywrócić stabilny ruch osi T, gdy badanie potwierdzi, że istniejący silnik jest wadliwy.

Właściwy proces wymiany powinien obejmować następujące kroki:

Wymiana tylko silnika może nie rozwiązać problemu, gdy pierwotna awaria została spowodowana zablokowanym mechanizmem, uszkodzonym kablem, nieprawidłowym wyjściem sterownika lub usterką deski sterującej.przed uruchomieniem silnika zamiennego należy sprawdzić cały układ osi.

Jako ostateczne kryteria zakupu należy stosować wyłącznie specyfikacje wyraźnie wskazane na etykiecie silnika lub potwierdzone w dokumentacji części urządzenia.wymiary wału, cech kodera i wymiarów instalacji nie należy przyjmować wyłącznie z silnika o podobnym wyglądzie.

Kompaktowy format silnika jest odpowiedni dla mechanizmów maszynowych, w których przestrzeń montażowa jest ograniczona, ale wymagane jest odpowiednie sterowanie obrotowe.

Silnik obsługuje kontrolowany ruch kątowy mechanizmu umieszczania, pomagając maszynie zorientować elementy przed montażem.

Pojęcie HC-BP0136D-S1 określa konkretną konfigurację silnika.łączniki, kabli lub specyfikacji wewnętrznych.

Silnik może być magazynowany jako kluczowa część zamienna w fabrykach obsługujących kompatybilny sprzęt do umieszczania.Utrzymanie dostępnego potwierdzonego zamiennika może skrócić czas oczekiwania podczas nieoczekiwanej awarii.

Model HC-BP0136D-S1 i numer części wyposażenia wspólnego 40044533 pozwalają inżynierom konserwacji i działom zakupowym porównać wymianę z zapisami maszynowymi i usuniętym silnikiem.

Opakowania ochronne mogą pomóc zmniejszyć ryzyko uszkodzenia złącza, kabla, wału i obudowy podczas transportu międzynarodowego.

Silnik HC-BP0136D-S1 jest przede wszystkim stosowany w zautomatyzowanym sprzęcie do produkcji elektroniki wymagającym kontrolowanego ruchu obrotowego.

Głównym zastosowaniem jest oś obrotowa mechanizmu ustawienia.Silnik otrzymuje polecenia z systemu sterowania maszyną i obraca dysze lub powiązane z nim zespół głowy do zaprogramowanego kąta.

Można go stosować podczas obsługi zestawu głowicy dotkniętego alarmami rotacyjnymi, niestabilnym ruchem theta, nieprawidłowym hałasem silnika lub nieprawidłowym ustawieniem pozycji servo.

Profesjonalne zakłady naprawcze mogą używać silnika do rozwiązywania problemów, wymiany, przebudowy głowicy i testowania funkcjonalności kompatybilnego sprzętu.

Dostawcy usług produkcyjnych elektroniki mogą utrzymywać silnik w zapasach konserwacyjnych, aby zmniejszyć przerwy w produkcji w przypadku potwierdzonej awarii silnika w osi T.

Dystrybutorzy obsługujący użytkowników maszyn do rozmieszczania urządzeń mogą przechowywać produkt dla klientów wymagających wymiany silnika specyficznego dla danego modelu.

Fabryki obsługujące kilka kompatybilnych maszyn mogą utrzymywać jeden lub więcej zatwierdzonych silników jako części zamienne awaryjne, zwłaszcza gdy przestoj urządzeń ma wysoki koszt produkcji.

Producenci maszyn mogą stosować różne modyfikacje silników w ramach tej samej rodziny maszyn.

HC-BP0136D-S1 działa w układzie serwo z zamkniętą pętlą.

Kontroler maszyny rozmieszczającej oblicza wymagany kąt obrotu zgodnie z danymi komponentów, pozycją odbioru, wynikami wizualnymi i współrzędnymi rozmieszczenia PCB.

Powiązana z tym elektronika serwokontrolowania wysyła kontrolowaną energię elektryczną do silnika.

Silnik przekształca energię elektryczną w kontrolowane obroty mechaniczne.

System serwo otrzymuje informację zwrotną reprezentującą pozycję silnika.

W przypadku wystąpienia różnicy między polecanym i rzeczywistym położeniem sterownik reguluje moc silnika do czasu osiągnięcia wymaganego kąta w zakresie dopuszczalnej tolerancji.

Po zakończeniu korekty rotacyjnej proces umieszczania kontynuuje się.

Cykl ten powtarza się wielokrotnie w trakcie produkcji, dlatego niezawodna reakcja silnika jest ważna dla ciągłej wydajności maszyny.

Wybór odpowiedniego serwomotora wymaga czegoś więcej niż tylko dopasowania do ogólnego wyglądu.

Prawidłowa nazwa brzmi:

HC-BP0136D-S1

Podobne numery modeli mogą nie być elektrycznie lub mechanicznie wymienne.

Sprawdź, czy w rejestrze części maszyny lub oryginalnego komponentu znajdują się:

40044533

Numer części wyposażenia stanowi dodatkowy punkt odniesienia do zamówienia.

Należy podać dokładny model urządzenia, np. KE-2070, KE-2080 lub FX-3.

Wyślij wyraźne zdjęcie:

Wymiana musi odpowiadać oryginalnemu silnikowi w:

• Kształt obudowy
• Pozycja otworu mocowania
• Średnica wału
• Długość wału
• Konstrukcja końca wału
• kierunek wyjścia kabla
• Rodzaj złącza
• Długość kabla
• Układ szyfrowania
• Orientacja instalacji

Dostępne warunki mogą obejmować:

Ocenę należy wyraźnie określić jako warunek oferowany.

Alarm osi T może być również wywołany przez kabel, złącze, sterownik, deskę sterującą, sprzęgło, łożysk, mechanizm głowicy lub ustawienie parametrów.Potwierdzenie faktycznego awarii składnika zmniejsza niepotrzebne koszty wymiany.

Zapewnienie pełnych informacji pomaga zmniejszyć błędy zgodności i opóźnienia w cytowaniu.

Każdy silnik powinien zostać sprawdzony przed wysyłką zgodnie z oferowanym stanem.

• Pełna weryfikacja modelu
• Porównanie numerów części
• Kontrola warunków etykiety
• Porównanie oznakowania odniesienia
• Potwierdzenie ilości

• Warunki mieszkania
• Warunki wału
• Stan złącza
• Stan kabli
• Warunek punktu mocowania
• Widoczna kontrola szkód
• Kontrola zanieczyszczenia

Badania funkcjonalne zależą od stanu silnika, dostępnego sprzętu i umowy zamówienia.,lub obsługi maszynowej, jeżeli dostępne są odpowiednie urządzenia.

Silnik powinien być zabezpieczony, aby uniemożliwić poruszanie się wewnątrz kartonu.

Specjalne wymagania dotyczące opakowań mogą być ustalane w zależności od ilości zamówienia i metody transportu.

Instalacja powinna zostać zakończona przez wykwalifikowany personel konserwacyjny.

Przed instalacją:

1. Wyłącz sprzęt i postępuj zgodnie z procedurami bezpieczeństwa elektrycznego.
2. Zarejestruj istniejące układy kablowe i orientację silnika.
3. Sprawdź mechanizm mechaniczny na opór.
4. Porównaj starą i nową etykietę.
5. Potwierdź, że wymiary wału zamiennego i montażu pasują.
6. Sprawdź kabel, złącze i powiązane elementy napędowe.

Podczas instalacji:

1. Nie uderzaj w wał silnika.
2. Nie zmuszaj silnika do niezgodnego sprzężenia.
3. Unikaj ciągnięcia lub skręcania kabla silnika.
4. Pociągnij równomiernie mocowane mocowania.
5. Utrzymuj złącze w czystości i w pełni osadzone.
6. Należy prawidłowo przymocować zaciski kablowe i osłony ochronne.

Po instalacji:

1. Sprawdź swobodny ruch mechaniczny przed pełnym uruchomieniem.
2. Zasilanie maszyny zgodnie z procedurą konserwacji.
3. Pełne zwrot pochodzenia lub inicjalizacja osi.
4. Obserwuj urządzenie pod kątem sygnałów alarmowych, hałasu, wibracji i nienormalnego ogrzewania.
5. W razie potrzeby należy wykonać kalibrację.
6. Przeprowadź kontrolowane badanie umieszczenia przed masową produkcją.

Nie należy nakładać nieokreślonego smaru bezpośrednio na silnik, złącze lub elementy zwrotne.

W celu uproszczenia potwierdzenia zakupu przedstawiono wyraźnie pełny numer silnika i numer części wyposażenia.

Minimalne zamówienie na jeden egzemplarz umożliwia awaryjną wymianę i odzyskanie maszyny.

Oryginalne nowe i przetestowane oryginalne warunki użytkowania mogą być notowane w zależności od dostępności zapasów i budżetu klienta.

Silnik może być pakowany do wysyłki do fabryk elektroniki, firm konserwacyjnych SMT, dystrybutorów i centrów napraw w Europie, Ameryce Północnej, Azji Południowo-Wschodniej i innych rynkach przemysłowych.

Klienci mogą dostarczyć zdjęcia na etykiecie silnika, informacje o maszynie i wymaganą ilość do porównania przed cytowaniem.

Warunki, ilość, czas dostawy, gwarancja, opakowanie i wysyłka mogą zostać potwierdzone przed sfinalizowaniem zamówienia.

HC-BP0136D-S1 to serwomotor AC, a nie oddzielny wzmacniacz serwo lub sterownik. Działa z systemem sterowania i napędu maszyny, aby zapewnić precyzyjne ruchy rotacyjne.Poprawna kategoria produktu to serwomotor, chociaż niektóre kategorie online łączą silniki i kierowców.

Silnik jest powszechnie udokumentowany dla wybranych konfiguracji KE-2070, KE-2080 i FX-3 SMT, zazwyczaj w aplikacji osi T lub osi theta.zgodność musi zostać potwierdzona przy użyciu oryginalnej etykiety, numer części 40044533, połączenie, wał i informacje seryjne maszyny.

HC-BP0136D-S1 jest głównym modelem silnika, podczas gdy 40044533 jest powszechnie udokumentowanym numerem części sprzętu.AZ4542017 i 119 powinny być traktowane jako dodatkowe oznakowania odniesienia lub oznakowania etykiety, chyba że dokumentacja sprzętu kupującego określa je inaczej.Przed zamówieniem zaleca się wyraźne oryginalne zdjęcie silnika.

Proszę podać pełny model silnika, numer części urządzenia, model maszyny, numer seryjny maszyny, wymaganą ilość, preferowany stan produktu, kraj przeznaczenia,i wyraźne zdjęcia oryginalnej etykiety silnika, złącza, kabla, wału i strony montażu.

Przed uruchomieniem maszyny należy potwierdzić model, wał, wymiary montażu, złącze, układ przewodu kablowego i mechaniczny ruch.Powiązany kabelPo wymianie może być wymagana inicjalizacja, kalibracja i produkcja próbna.

W odniesieniu do ceny, stanu zapasów, stanu produktu, potwierdzenia zgodności, czasu dostawy i kosztów wysyłki proszę przesłać następujące informacje:

• Model silnika: HC-BP0136D-S1
• Numer części sprzętu: 40044533
• Wymagania w odniesieniu do:
• Model maszyny i numer seryjny
• Wymagana ilość
• Kraj przeznaczenia
• Jasne zdjęcia istniejącego silnika

Wyraźne informacje o produkcie pozwalają nam sprawdzić wymaganą konfigurację i szybko przygotować dokładną ofertę.
