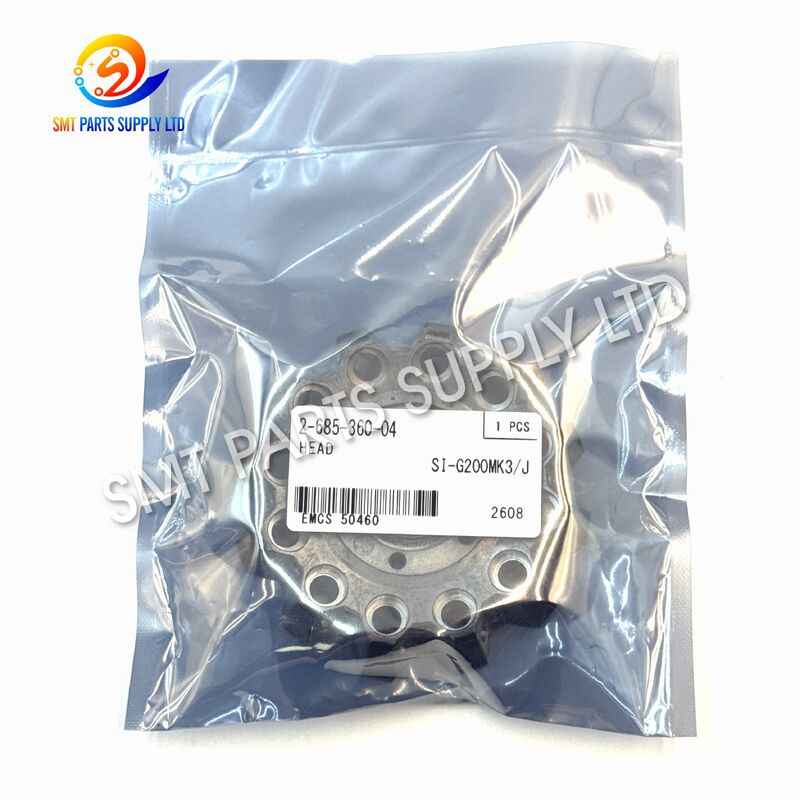

SONY SI-G200MK3J 2-685-360-04 Głowica pozycjonująca do mocowania SMT

TheGłowica pozycjonująca SONY SI-G200MK3J 2-685-360-04to precyzyjny zespół mechaniczny przeznaczony do kompatybilnych maszyn typu pick-and-place SMT. Wykonuje podstawowe operacje związane z obsługą komponentów, w tym pobieranie, przenoszenie, pozycjonowanie, obracanie i umieszczanie podczas zautomatyzowanego montażu PCB.

Głowica umieszczająca pracuje w sposób ciągły podczas produkcji i dlatego jest jednym z kluczowych zespołów funkcjonalnych wpływających na stabilność maszyny. Zużycie, zanieczyszczenie, uszkodzenia kolizyjne lub pogorszenie stanu mechanicznego mogą prowadzić do niestabilnego zbierania, powtarzających się alarmów, upadków komponentów, nieprawidłowego ruchu głowicy lub niespójności umiejscowienia.

Głowicę pozycjonującą SI-G200MK3J można używać do konserwacji, wymiany, renowacji lub przygotowania części zamiennych maszyny. Aby dokonać wiarygodnego wyboru, kupujący powinni potwierdzićnumer części 2-685-360-04, model głowicy, model maszyny, konfiguracja złącza i oryginalny wygląd montażu przed złożeniem zamówienia.

Przyczyna

Dlaczego głowica pozycjonująca SMT wymaga wymiany?

Głowica umieszczająca pracuje z dużą częstotliwością podczas produkcji SMT. Powtarzające się ruchy mechaniczne i ciągłe manipulowanie komponentami mogą stopniowo wpływać na jego warunki pracy.

Typowe przyczyny obejmują:

Powtarzające się błędy odbioru

Jeżeli maszyna często zgłasza awarie pobierania, należy sprawdzić głowicę umieszczającą wraz z dyszą, systemem próżniowym, podajnikiem, czujnikami i stanem zasilania komponentów.

Problem z odbiorem nie zawsze oznacza, że ​​cała głowica jest uszkodzona. Jeśli jednak inne powiązane układy działają normalnie, a głowica wykazuje wyraźne zużycie mechaniczne, konieczna może być wymiana.

Nieprawidłowy ruch głowy

Nieregularny ruch pionowy, nadmierny luz mechaniczny, wibracje lub nietypowy hałas mogą wskazywać na zużycie ruchomych elementów głowicy.

Kontynuacja produkcji w tych warunkach może zwiększyć:

• Błędy odbioru.
• Utrata komponentów.
• Odchylenie od umiejscowienia.
• Alarmy maszynowe.
• Częstotliwość konserwacji.
• Przerwa w produkcji.

Zderzenie mechaniczne

Nieoczekiwany kontakt głowicy umieszczającej z podajnikiem, płytką drukowaną, uchwytem, ​​dyszą lub obcym przedmiotem może spowodować uszkodzenie fizyczne.

Po poważnej kolizji technicy powinni sprawdzić cały mechanizm głowicy przed ponownym uruchomieniem normalnej produkcji.

Rozwiązanie

Wymienna głowica umieszczająca do konserwacji maszyn SMT

Wymiana głowicy umieszczającej SI-G200MK3J może stanowić praktyczne rozwiązanie konserwacyjne, gdy oryginalne urządzenie ulegnie uszkodzeniu lub będzie niestabilne mechanicznie.

Całkowitą wymianę głowicy można rozważyć, gdy:

• Naprawa poszczególnych elementów wewnętrznych jest nieefektywna.
• Wiele części wewnętrznych wykazuje zużycie.
• Oryginalna głowica uległa uszkodzeniu wskutek kolizji.
• Powtarzana konserwacja nie przywraca stabilnej pracy.
• Należy skrócić przestoje produkcyjne.
• Do konserwacji zapobiegawczej wymagana jest głowica zapasowa.

Utrzymywanie zamiennej głowicy w magazynie może również pomóc fabrykom SMT skrócić czas oczekiwania podczas pilnej konserwacji maszyny.

Zalecana kontrola przed wymianą

Przed wymianą całej głowicy sprawdź następujące elementy:

Ta procedura pomaga określić, czy problem dotyczy głowicy umieszczającej, czy innej części systemu SMT.

Dane techniczne

Powiązane porównanie numerów części

Dla powiązanych konfiguracji maszyn mogą istnieć różne wersje głowicy rozmieszczającej. Podobne numery części nie powinny być automatycznie uznawane za zamienne.

Ważny:Podobne numery wersji mogą różnić się konstrukcją mechaniczną, interfejsem instalacyjnym, konfiguracją wewnętrzną lub kompatybilnością sprzętu. Przed wymianą zawsze potwierdzaj numer oryginalnej części.

Kluczowe cechy produktu

Precyzyjna obsługa komponentów

Głowica rozmieszczająca odpowiada za przenoszenie komponentów SMT z pozycji podawania do zaprogramowanych współrzędnych rozmieszczenia PCB.

Stabilny ruch zapewnia spójną obsługę komponentów w całym zautomatyzowanym montażu.

Zamiennik do konserwacji maszyny

Głowicę można przygotować jako zamiennik dla kompatybilnych maszyn SMT poddawanych konserwacji naprawczej lub renowacji sprzętu.

Nadaje się do zapasów części zamiennych

W przypadku fabryk korzystających z dojrzałego sprzętu SMT krytyczne części zamienne mogą pomóc w ograniczeniu nieoczekiwanych przestojów w produkcji.

Kompletny zespół głowicy

Kompletna głowica umieszczająca może być wygodniejsza niż pojedyncza wymiana wielu zużytych części mechanicznych, gdy wymagana jest szeroko zakrojona konserwacja.

Profesjonalna aplikacja SMT

Zaprojektowany dla środowisk produkcyjnych elektroniki wymagających ciągłego, zautomatyzowanego rozmieszczania komponentów PCB.

Aplikacja

Głowica umieszczająca SI-G200MK3J 2-685-360-04 nadaje się do zastosowań związanych z produkcją SMT i konserwacją maszyn.

Produkcja elektroniki

Typowe branże obejmują:

• Elektronika użytkowa.
• Elektronika samochodowa.
• Przemysłowe systemy sterowania.
• Sprzęt komunikacyjny.
• Energoelektronika.
• Produkty LED.
• Sprzęt komputerowy.
• Elektronika medyczna.
• Elektronika AGD.
• Produkcja elektroniki kontraktowej.

Konserwacja linii produkcyjnej SMT

Produktu tego można używać podczas konserwacji kompatybilnych maszyn typu pick-and-place w fabrykach działających:

• Produkcja PCB na dużą skalę.
• Produkcja wielozmianowa.
• Linie SMT o mieszanych produktach.
• Produkcja kontraktowa elektroniki.
• Warsztaty renowacji sprzętu.
• Centra serwisowe części zamiennych SMT.

Awaryjne przygotowanie części zamiennych

Przestoje w produkcji mogą mieć wpływ na wiele etapów linii SMT.

Zatrzymany wierzchowiec może mieć wpływ na:

Przygotowanie krytycznych części maszyn z wyprzedzeniem może pomóc w ograniczeniu opóźnień w zakupach.

Jak to działa

Krok 1: Dostawa komponentów

Komponenty są dostarczane do maszyny poprzez podajniki, tace lub inne kompatybilne systemy podawania.

Program maszyny identyfikuje wymagany komponent i miejsce odbioru.

Krok 2: Pozycjonowanie głowy

System ruchu maszyny przesuwa głowicę umieszczającą w kierunku zaprogramowanej pozycji pobierania.

Precyzyjne pozycjonowanie pomaga wyrównać dyszę z elementem.

Krok 3: Odbiór komponentów

Dysza zbiera składnik, zwykle przy użyciu zasysania próżniowego.

Głowica umieszczająca współpracuje z dyszą i systemem podciśnieniowym, aby utrzymać stabilne utrzymanie komponentów.

Krok 4: Transfer komponentów

Po pobraniu głowica przesuwa element ze strefy podawania w kierunku miejsca umieszczenia płytki PCB.

Stabilna praca mechaniczna pomaga zapobiegać spadaniu komponentów podczas ruchu.

Krok 5: Rozpoznanie i dostosowanie

System rozpoznawania maszyny może sprawdzić element i obliczyć korekcję położenia lub obrotu.

Następnie głowica porusza się zgodnie ze skorygowanymi danymi dotyczącymi umiejscowienia.

Krok 6: Umieszczenie

Element zostaje opuszczony do zaprogramowanej pozycji PCB i zwolniony.

Następnie głowica przygotowuje się do następnego cyklu umieszczania.

Relacja systemu głowicy rozmieszczenia

Głowica umieszczająca nie działa niezależnie. Współpracuje z kilkoma systemami maszynowymi.

Z tego powodu podczas rozwiązywania problemów należy ocenić cały system przed wymianą głowicy.

Jak wybrać

1. Sprawdź numer oryginalnej części

Potwierdź, że istniejący zespół ma prawidłowe oznaczenie części:

2-685-360-04

Weryfikacja numeru części powinna być pierwszym krokiem przy poszukiwaniu zamiennika.

2. Potwierdź model głowy

Potwierdzać:

SI-G200MK3J

Model głowicy powinien odpowiadać oryginalnej konfiguracji maszyny.

3. Podaj model maszyny

Różne wersje maszyny mogą wykorzystywać różne konfiguracje głowicy.

Jeśli to możliwe, proszę podać pełny model maszyny.

4. Zapewnij wyraźne zdjęcia produktów

Polecane zdjęcia to:

• Widok z przodu.
• Widok z tyłu.
• Widok z góry.
• Widok z dołu.
• Etykieta z numerem części.
• Obszar złącza.
• Interfejs instalacyjny.

Zdjęcia są szczególnie przydatne, gdy nie jest dostępna dokumentacja starszego sprzętu.

5. Sprawdź złącze i interfejs instalacyjny

Dwie głowice o podobnym wyglądzie zewnętrznym mogą używać różnych:

• Złącza.
• Pozycje montażowe.
• Interfejsy mechaniczne.
• Struktury wewnętrzne.
• Specyfikacje wersji.

Nie wybieraj głowicy umieszczającej wyłącznie na podstawie wyglądu.

6. Potwierdź informacje o numerze seryjnym maszyny

Jeśli to możliwe, podaj numer seryjny maszyny lub informacje o produkcji.

Może to być pomocne podczas sprawdzania wersji sprzętu.

Zalecane informacje dla kupujących

Podanie kompletnych informacji pozwala skrócić czas potwierdzenia technicznego i wyceny.

Zalecenia dotyczące konserwacji

Utrzymuj głowę w czystości

Wokół ruchomych mechanizmów mogą gromadzić się śmieci, kurz i zanieczyszczenia produkcyjne.

Regularne przeglądy mogą pomóc w utrzymaniu stabilnej pracy.

Sprawdź ruch mechaniczny

Sprawdź:

• Niezwykłe wibracje.
• Nadmierny luz mechaniczny.
• Nienormalny hałas.
• Nieregularny ruch.
• Widoczne uszkodzenia fizyczne.

Sprawdź elementy podciśnienia

Niestabilność przetwornika może być również związana z:

• Zablokowane dysze.
• Rurki próżniowe.
• Uszczelki.
• Filtry.
• Zawory.
• Niewystarczające ssanie.

Elementy te należy sprawdzić przed podjęciem decyzji o wymianie całej głowicy.

Kalibracja po wymianie

Po zainstalowaniu kolejnej głowicy umieszczającej zaleca się kalibrację lub weryfikację maszyny.

Technicy mogą potrzebować sprawdzić:

• Pozycja głowy.
• Środek dyszy.
• Pozycja odbioru.
• Pozycja rozmieszczenia.
• Wysokość.
• Obrót.
• Wyrównanie wizji.
• Pozycja wyjściowa maszyny.

Maszyna powinna wrócić do produkcji dopiero po sprawdzeniu warunków pracy i jakości ułożenia.

Często zadawane pytania

P1: Jaka jest funkcja głowicy umieszczającej SI-G200MK3J 2-685-360-04?

Głowica rozmieszczająca pobiera, przenosi, pozycjonuje i umieszcza komponenty podczas automatycznego montażu PCB SMT. Współpracuje z dyszą, systemem podciśnieniowym, systemem ruchu i systemem wizyjnym.

P2: Czy 2-685-360-04 jest odpowiedni dla każdej maszyny SI-G200MK3?

Kompatybilność należy sprawdzić, korzystając z oryginalnego numeru części, modelu głowicy, konfiguracji maszyny, interfejsu złącza i istniejących zdjęć głowicy. Różne wersje maszyny lub głowicy mogą wykorzystywać różne konfiguracje.

P3: Kiedy należy wymienić głowicę umieszczającą?

Wymianę można rozważyć w przypadku znacznego zużycia mechanicznego, uszkodzeń spowodowanych kolizją, nieprawidłowego ruchu, powtarzających się alarmów związanych z głowicą lub niestabilnej pracy, której nie można skorygować w drodze normalnej konserwacji.

P4: Czy 2-685-360-04, 2-685-360-05 i 2-685-360-06 są wymienne?

Nie zakładaj bezpośredniej zamienności w oparciu wyłącznie o podobne numery części. Różne wersje mogą wykazywać różnice mechaniczne lub konfiguracyjne. Przed wymianą jednej wersji na inną zaleca się potwierdzenie techniczne.

P5: Jakie informacje powinienem podać w ofercie?

Aby przyspieszyć potwierdzenie, prześlij model maszyny, model głowicy, numer oryginalnej części, wymaganą ilość, wymagania dotyczące stanu produktu i wyraźne zdjęcia istniejącej głowicy umieszczającej.

Skontaktuj się z nami

SzukamGłowica pozycjonująca SONY SI-G200MK3J 2-685-360-04w celu konserwacji, wymiany lub magazynowania części zamiennych do maszyn SMT?

Proszę o przesłanie nam:

• Model maszyny.
• Model głowy.
• Oryginalny numer części.
• Wymagana ilość.
• Zdjęcia istniejącej głowicy.
• Zdjęcia złączy i instalacji, jeśli są dostępne.
• Wymagany stan produktu.
• Miejsce dostawy.

Możemy pomóc w identyfikacji produktu i sprawdzeniu zgodności przed wyceną.

Dostarczamy również szeroką gamę części maszyn SMT, w tymgłowice rozmieszczające, podajniki, dysze, silniki, komponenty serwo, czujniki, cylindry, paski, tablice sterujące, części próżniowe, zespoły mechaniczne i inne części zamiennedo konserwacji linii produkcyjnej SMT.

Wyślij model maszyny i numer części w celu potwierdzenia wyceny i dostępności.
