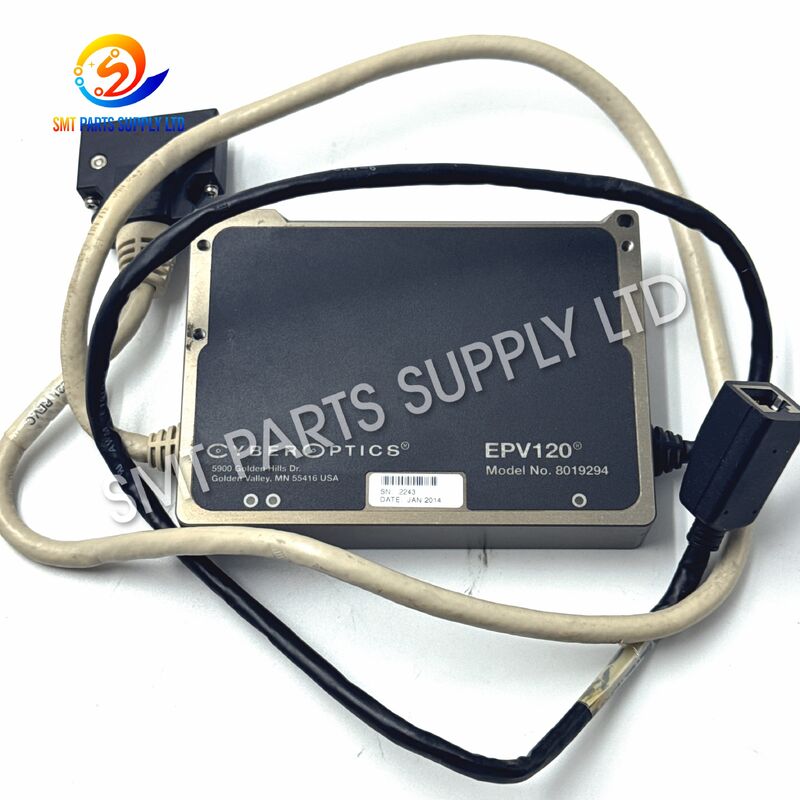

The JUKI 40129657 EPV120, znany również jako CyberOptics 8019294, to specjalistyczny moduł wizyjny używany z maszyną do montażu powierzchniowego JUKI RX-6 SMT. System EPV jest powiązany z Embedded Process Verification, funkcją monitorowania procesu zaprojektowaną do przechwytywania obrazów podczas operacji pobierania i umieszczania komponentów. Dokumentacja JUKI pokazuje, że EPV można skonfigurować do fotografowania wyznaczonych punktów umieszczania i wykonywania kontroli obecności komponentów, podczas gdy informacje techniczne RX-6 opisują miniaturowy system kamer zamontowany na głowicy używany do weryfikacji procesu w czasie rzeczywistym. ASi Tech

W przeciwieństwie do LNC120, który wykonuje centrowanie komponentów oparte na laserze, EPV120 należy do systemu monitorowania umieszczania i weryfikacji procesu. To rozróżnienie jest ważne przy wyborze części zamiennych do maszyny RX-6. JUKI identyfikuje LNC120 jako czujnik rozpoznawania laserowego, podczas gdy EPV jest używany do weryfikacji obrazowania i umieszczania. Juki

Dla fabryk utrzymujących linie produkcyjne RX-6, prawidłowo dopasowany moduł EPV120 pomaga przywrócić zdolność monitorowania procesu i wspiera skuteczniejsze rozwiązywanie problemów z pobieraniem, obsługą komponentów i nieprawidłowościami w umieszczaniu.

Przyczyna

Maszyny do montażu powierzchniowego SMT pracują w sposób ciągły z dużą prędkością, a systemy wizyjne i monitorujące zainstalowane wokół głowicy montażowej są narażone na powtarzające się ruchy, wibracje, kurz, zmiany temperatury i długie cykle produkcyjne.

Gdy moduł związany z EPV staje się niestabilny lub uszkodzony, maszyna może stracić część swojej zdolności weryfikacji procesu.

Typowe sytuacje, które mogą prowadzić do inspekcji lub wymiany, obejmują:

EPV jest szczególnie przydatny, ponieważ problemy z umieszczaniem mogą wystąpić na kilku etapach. Komponent może nie zostać prawidłowo pobrany z podajnika, może nie być pewnie trzymany przez dyszę, może spaść podczas transferu lub może nie pozostać prawidłowo umieszczony po umieszczeniu.

Funkcja JUKI RX-6 EPV jest zaprojektowana do dostarczania informacji opartych na obrazie dotyczących tych zdarzeń produkcyjnych, umożliwiając operatorom uzyskanie dodatkowych dowodów podczas badania problemów procesowych. 51Smt PDF

Wadliwy moduł monitorujący nie wpływa zatem tylko na przechwytywanie obrazu. Może również zmniejszyć ilość informacji o procesie dostępnych dla personelu utrzymania ruchu i kontroli jakości.

Rozwiązanie

Wymiana uszkodzonego lub niestabilnego EPV120 na prawidłowo dopasowany 40129657 / CyberOptics 8019294 może pomóc przywrócić zamierzoną zdolność Embedded Process Verification kompatybilnej konfiguracji RX-6. Numer części JUKI 40129657 jest udokumentowany jako EPV120, podczas gdy branżowe odniesienia do części kojarzą ten sam zespół z CyberOptics 8019294.

Po wymianie technicy powinni potwierdzić, że moduł jest prawidłowo zainstalowany, podłączony elektrycznie, rozpoznawany przez maszynę i działa z odpowiednim oprogramowaniem i ustawieniami produkcyjnymi.

System EPV można skonfigurować w danych produkcyjnych RX-6, aby kontrolować, czy obrazy są robione i czy wykonywana jest kontrola obecności komponentów. Dokumentacja maszyny zawiera wybieralne tryby pracy EPV, zamiast traktować urządzenie jako prostą, samodzielną kamerę. 51Smt PDF

Z tego powodu wymiana powinna zazwyczaj obejmować zarówno inspekcję sprzętu, jak i weryfikację funkcjonalną.

Zalecane kontrole po instalacji

Moduł należy traktować jako precyzyjny element optyczny i elektroniczny. Unikaj dotykania powierzchni optycznych i chroń urządzenie przed zanieczyszczeniem, wstrząsami mechanicznymi i wyładowaniami elektrostatycznymi podczas instalacji.

Specyfikacje

Identyfikatory EPV120, 40129657 i CyberOptics 8019294 są powiązane w dostępnych odniesieniach do części, a dokumentacja RX-6 potwierdza użycie EPV jako funkcji weryfikacji procesu.

Różnica między EPV120 a LNC120

Tych dwóch komponentów RX-6 nie należy mylić.

JUKI opisuje RX-6 jako używający LNC120 do centrowania laserowego, podczas gdy jego system monitorowania umieszczania/EPV wykorzystuje obrazowanie do sprawdzania zdarzeń produkcyjnych. Juki

To rozróżnienie jest szczególnie ważne, gdy klienci podają tylko opis, taki jak „czujnik RX-6” lub „kamera RX-6”.

Zastosowanie

JUKI EPV120 40129657 jest przeznaczony do stosowania w środowiskach montażu SMT z kompatybilnym sprzętem RX-6.

Typowe zastosowania obejmują:

Jedną z ważnych zalet obrazów z monitorowania procesu jest rozwiązywanie problemów. Gdy wystąpi defekt umieszczenia, personel produkcyjny może wykorzystać zarejestrowane informacje o procesie do rozróżnienia między różnymi możliwymi przyczynami, zamiast polegać tylko na gotowym PCB.

Na przykład operator może potrzebować ustalić, czy komponent był dostępny przed pobraniem, czy pobranie nastąpiło prawidłowo, czy też wystąpiła nieprawidłowa sytuacja wokół etapu umieszczania.

Branżowe opisy systemu JUKI RX-6 EPV zauważają, że miniaturowe kamery zintegrowane wokół głowicy mogą przechwytywać etapy przed i po pobraniu i umieszczeniu, dostarczając danych przydatnych do analizy awarii i identyfikowalności procesu. FlipHTML5

Jak to działa

EPV oznacza Embedded Process Verification. W RX-6 system jest zintegrowany z procesem umieszczania, zamiast działać jako oddzielna maszyna inspekcyjna na dalszym etapie.

Podczas zaprogramowanego działania maszyna może używać EPV do robienia zdjęć w wybranych punktach produkcji. Dokumentacja operacyjna JUKI RX-6 wyraźnie zezwala na ustawienia EPV do fotografowania punktów umieszczania i wykonywania oceny obecności komponentów. 51Smt PDF

Ogólna sekwencja operacyjna może być podsumowana w następujący sposób:

1. Przygotowanie komponentu

Głowica montażowa przesuwa się w kierunku zaprogramowanej pozycji podajnika, aby zebrać wymagany komponent.

1. Monitorowanie pobierania

W zależności od konfiguracji produkcji i EPV, informacje obrazowe mogą być uzyskiwane wokół procesu pobierania.

1. Transfer komponentu

Maszyna przenosi komponent w kierunku zaprogramowanej pozycji umieszczania na PCB.

1. Monitorowanie umieszczania

System EPV przechwytuje informacje związane z procesem umieszczania.

1. Weryfikacja

Obrazy lub informacje z inspekcji mogą być używane do pomocy w ustaleniu, czy obecny jest oczekiwany stan komponentu.

1. Analiza procesu

Gdy wystąpi nieprawidłowość produkcyjna, dostępne informacje EPV mogą pomóc technikom w analizie, gdzie wystąpił problem.

Proces ten daje personelowi utrzymania ruchu więcej informacji niż sam prosty alarm maszyny.

Ważne jest również, aby zrozumieć, że EPV120 nie zastępuje centrowania komponentów LNC120. Technologia rozpoznawania laserowego JUKI oblicza pozycję i kąt komponentu za pomocą pomiaru laserowego, podczas gdy EPV wykonuje inną rolę monitorowania procesu. Juki

Jak wybrać

Wybór odpowiedniej części zamiennej EPV powinien opierać się przede wszystkim na modelu maszyny, istniejącym numerze części, identyfikacji modułu i konfiguracji fizycznej.

1. Potwierdź numer części JUKI

Sprawdź, czy istniejąca jednostka jest oznaczona:

40129657

Nie wybieraj zamiennika tylko dlatego, że wygląda podobnie.

2. Potwierdź model EPV

Zweryfikuj:

EPV120

Maszyny serii RX mogą zawierać wiele elementów optycznych i czujników, dlatego oznaczenie modelu jest ważne.

3. Potwierdź numer CyberOptics

Tam, gdzie jest widoczny, sprawdź, czy jednostka posiada:

8019294

Dostępne odniesienia do części kojarzą CyberOptics 8019294 z JUKI 40129657 EPV120.

4. Potwierdź maszynę

Ten produkt jest powiązany z platformą JUKI RX-6. Konfiguracja maszyny powinna być nadal weryfikowana przed złożeniem zamówienia, ponieważ sprzęt produkcyjny może mieć różne specyfikacje głowicy lub wcześniejsze modyfikacje.

5. Nie myl EPV120 z LNC120

Jest to jeden z najważniejszych punktów wyboru.

Jeśli potrzebujesz 40129658 / CyberOptics 8017990, odnosisz się do jednostki rozpoznawania laserowego LNC120, a nie EPV120 40129657.

6. Wyślij zdjęcia przed złożeniem zamówienia

Aby przyspieszyć potwierdzenie, podaj:

Prawidłowa identyfikacja przed wysyłką może skrócić czas opóźnień w instalacji i niepotrzebny czas przestoju produkcji.

FAQ

P1: Do czego służy JUKI 40129657 EPV120?

EPV120 jest powiązany z systemem RX-6 Embedded Process Verification. Obsługuje monitorowanie oparte na obrazie podczas operacji pobierania i umieszczania komponentów, pomagając personelowi produkcyjnemu weryfikować obecność komponentów, zachowywać informacje o procesie i badać nieprawidłowości w umieszczaniu SMT. 51Smt PDF

P2: Czy EPV120 to to samo co czujnik laserowy LNC120?

Nie. EPV120 i LNC120 wykonują różne funkcje. EPV120 jest powiązany z weryfikacją procesu umieszczania opartą na obrazie, podczas gdy LNC120 jest jednostką rozpoznawania laserowego używaną do centrowania komponentów i pomiaru pozycji. Juki

P3: Która maszyna używa JUKI 40129657 EPV120?

40129657 EPV120 jest powiązany z maszyną do montażu powierzchniowego JUKI RX-6 SMT. Klienci powinni potwierdzić istniejącą etykietę części i konfigurację maszyny przed zamówieniem zamiennika. 富士泰

P4: Czy CyberOptics 8019294 jest równoważny z JUKI 40129657?

Odniesienia do części identyfikują CyberOptics 8019294 wraz z JUKI 40129657 / EPV120. W celu potwierdzenia zakupu należy porównać pełną etykietę, fizyczną jednostkę, układ złączy i model maszyny przed wysyłką.

P5: Jakie informacje należy podać przy zapytaniu?

Proszę podać model maszyny, wymaganą ilość, numer części JUKI, numer CyberOptics oraz wyraźne zdjęcie etykiety istniejącego modułu EPV. Pozwala to na szybsze potwierdzenie kompatybilności i przygotowanie oferty.

Skontaktuj się z nami

Szukasz zamiennika JUKI RX-6 EPV120 40129657 CyberOptics 8019294?

Proszę wysłać nam model maszyny, numer części, wymaganą ilość, zdjęcia obecnego modułu i opis usterki. Nasz zespół może pomóc w weryfikacji prawidłowej specyfikacji przed przygotowaniem oferty i wysyłką.

Dostarczamy części zamienne do maszyn SMT do konserwacji sprzętu, napraw linii produkcyjnych i wymiany. Skontaktuj się z nami już dziś, aby uzyskać informacje o dostępności, wycenie i potwierdzeniu kompatybilności.
