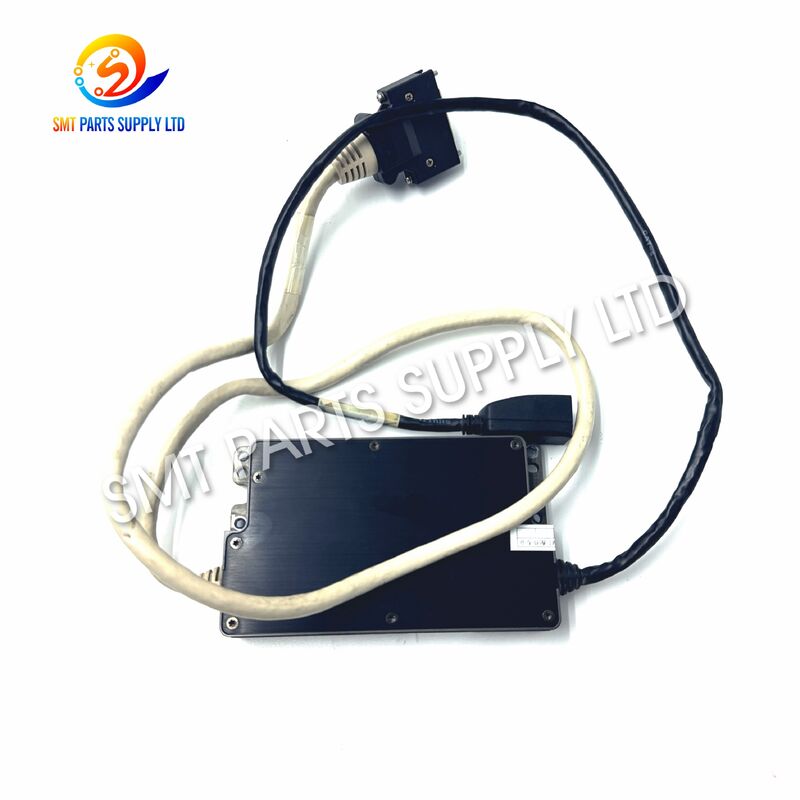

TheJUKI LNC120 40129658 Czujnik laserowyto element precyzyjnego rozpoznawania stosowany w zgodnym sprzęcie do umieszczania RX-6 SMT. Powszechnie kojarzony zCyberoptyka 8017990LNC120 obsługuje laserowe centrowanie komponentów podczas procesu pick-and-place.

Po pobraniu elementu przez dyszę umieszczającą, system rozpoznawania laserowego mierzy jego położenie i orientację obrotową. Maszyna może następnie obliczyć wymaganą korektę przed zamontowaniem komponentu na płytce drukowanej.

Ta metoda rozpoznawania na bieżąco pomaga w utrzymaniu szybkich cykli produkcyjnych, ponieważ odpowiednie komponenty można mierzyć podczas ruchu głowicy umieszczającej. Dla fabryk SMT obsługujących urządzenia serii RX, LNC120 jest ważną częścią zamienną zapewniającą niezawodne rozpoznawanie, stabilne ustawienie komponentów i stałą wydajność umieszczania.

Przyczyna — dlaczego występują problemy z rozpoznawaniem laserowym

Czujnik laserowy działa nieprzerwanie w wymagającym środowisku produkcyjnym SMT. Z biegiem czasu na wydajność rozpoznawania mogą wpływać zanieczyszczenia, problemy ze złączami, uderzenia mechaniczne, starzejące się elementy elektroniczne, nieprawidłowa kalibracja lub problemy w innym miejscu systemu umieszczania.

Typowe objawy obejmują:

Alarm związany z laserem nie zawsze oznacza awarię samego LNC120.

Przed wymianą czujnika technicy powinni również sprawdzić dyszę, pozycję pobierania podajnika, stan podciśnienia, kable, złącza, parametry komponentów i kalibrację maszyny.

Prawidłowa diagnoza może ograniczyć niepotrzebne wymiany części i przestoje w produkcji.

Rozwiązanie — prawidłowa wymiana w celu konserwacji rozpoznawania RX-6

Gdy kontrola potwierdzi, że zainstalowany czujnik laserowy jest uszkodzony lub niestabilny, zastąpienie go prawidłową konfiguracją LNC120 może pomóc w przywróceniu normalnego działania rozpoznawania.

W przypadku tego produktu głównymi informacjami identyfikacyjnymi są:

Aby dokonać niezawodnego zakupu, kupujący powinni przed złożeniem zamówienia porównać oryginalną etykietę czujnika, układ złączy, konstrukcję montażową i model maszyny.

Podobnie wyglądające zespoły laserowe mogą mieć różne specyfikacje elektryczne lub zastosowania maszynowe. Dokładny numer części należy zawsze traktować jako główny punkt odniesienia przy wyborze.

Dane techniczne

Główne funkcje

LNC120 służy przede wszystkim do dostarczania informacji o rozpoznawaniu komponentów do systemu rozmieszczania.

Do jego głównych funkcji należą:

Czujnik jest tylko częścią kompletnego systemu kontroli rozmieszczenia. Ostateczna wydajność pozycjonowania zależy również od kalibracji maszyny, stanu dysz, zaprogramowania komponentów, dokładności mechanicznej i stabilności podajnika.

Aplikacja

LNC120 40129658 nadaje się do zastosowań związanych z konserwacją i wymianą w profesjonalnych środowiskach produkcyjnych SMT obsługujących kompatybilny sprzęt do umieszczania.

Typowe zastosowania obejmują:

• Montaż PCB elektroniki użytkowej

• Produkcja elektroniki samochodowej

• Produkcja tablic kontrolnych przemysłowych

• Montaż sprzętu komunikacyjnego

• Produkcja elektroniki LED

• Produkcja PCB zasilaczy

• Montaż modułu elektronicznego

• Produkcja kontraktowa EMS

• Produkcja SMT o dużej mieszalności

• Linie rozmieszczenia o dużej objętości

Jest to szczególnie przydatne dla fabryk, które wymagają niezawodnego wsparcia w zakresie części zamiennych, aby skrócić przestoje spowodowane problemami z rozpoznawaniem komponentów.

Typowe scenariusze konserwacji

1. Naprawa błędu rozpoznawania

Powtarzające się błędy rozpoznawania mogą wskazywać na problem w systemie rozpoznawania laserowego. Po sprawdzeniu dysz, podajników, podciśnienia, parametrów, kabli i kalibracji, LNC120 można ocenić jako możliwy element zamienny.

2. Zapasy zapobiegawczych części zamiennych

Fabryki obsługujące kilka maszyn RX-6 mogą przechowywać w magazynie krytyczne komponenty rozpoznawania, aby ograniczyć przerwy w produkcji w przypadku wystąpienia nieoczekiwanych awarii sprzętu.

3. Regeneracja maszyn używanych

Kiedy maszyna serii RX jest odnawiana do celów produkcyjnych, system rozpoznawania może wymagać kontroli i wymiany podzespołów, zanim maszyna powróci do normalnej pracy.

4. Odzyskiwanie linii produkcyjnej

Zgodny czujnik zamienny może pomóc zespołom konserwacyjnym w przywróceniu działania maszyny, gdy potwierdzono, że oryginalna jednostka jest wadliwa.

5. Poprawa stabilności rozpoznawania

Wymiana uszkodzonego lub niestabilnego modułu laserowego może pomóc w odzyskaniu spójnego rozpoznawania podzespołów, gdy usterka ma swoje źródło w samym czujniku.

Jak to działa

LNC120 działa podczas cyklu obsługi komponentów głowicy umieszczającej.

Krok 1 — Odbiór komponentów

Dysza umieszczająca pobiera komponent z podajnika, tacy lub innego źródła komponentów.

Krok 2 — Skanowanie laserowe

Element przechodzi przez obszar rozpoznawania lasera w miarę przesuwania się głowicy umieszczającej.

Krok 3 — Pomiar

System laserowy mierzy profil komponentu i określa jego względne położenie.

Krok 4 — Obliczanie rotacji

System rozpoznawania identyfikuje odchylenie kątowe od zaprogramowanej orientacji.

Krok 5 — Korekta pozycji

Układ sterowania maszyny oblicza wymaganą korektę X, Y i obrotu.

Krok 6 — Rozmieszczenie komponentów

Po korekcie element jest montowany w zaprogramowanej pozycji PCB.

Proces ten umożliwia skuteczne rozpoznawanie bez konieczności niepotrzebnego przemieszczania się do osobnego stanowiska rozpoznawania dla każdego kompatybilnego komponentu.

Dlaczego rozpoznawanie na bieżąco jest ważne

Nowoczesna produkcja SMT wymaga zarówno szybkości, jak i dokładności.

LNC120 obsługuje rozpoznawanie podczas ruchu głowicy, pomagając maszynie połączyć pomiar komponentów z normalnym cyklem pobierania i umieszczania.

Zapewnia to kilka korzyści produkcyjnych:

Rzeczywista wydajność produkcji zależy od pełnej konfiguracji maszyny i warunków pracy.

Powiązane porównanie modeli

Różne generacje maszyn JUKI wykorzystują różne zespoły rozpoznawania laserowego. Podobne nazwy lub podobne obudowy nie oznaczają, że czujniki są wymienne.

Dla wymagających RX-640129658kupujący powinni wybrać LNC120 zgodnie z oryginalnym numerem części, a nie wybierać inny czujnik tylko dlatego, że jego wygląd wydaje się podobny.

LNC120 kontra LNC60

Obydwa produkty pełnią powiązane funkcje rozpoznawania, ale są przeznaczone do różnych konfiguracji sprzętu.

Jak wybrać

Właściwy dobór czujnika może zapobiec problemom z instalacją i niepotrzebnym przestojom maszyny.

1. Potwierdź model maszyny

Najpierw potwierdź dokładny model maszyny umieszczającej.

W przypadku tego produktu głównym zastosowaniem jestJUKI RX-6.

Nie zamawiaj czujnika laserowego tylko dlatego, że w sprzęcie zastosowano technologię umieszczania JUKI.

2. Potwierdź numer części

Sprawdź etykietę na istniejącym urządzeniu.

Docelowy numer części tego produktu to:

40129658 / 401-29658

3. Potwierdź model czujnika

Model czujnika powinien odpowiadać:

LNC120

Nie zastępuj automatycznie LNC60, LNC120-8, EPV120 lub innego zespołu lasera.

4. Porównaj konfigurację złącza

Sprawdź liczbę złączy, położenie złączy, układ kabli i interfejs fizyczny.

5. Porównaj konstrukcję montażową

Punkty mocowania i konfiguracja obudowy powinny odpowiadać oryginalnemu montażowi.

6. Dostarcz zdjęcia przed złożeniem zamówienia

Aby szybciej potwierdzić kompatybilność, wyślij wyraźne zdjęcia:

• Oryginalna etykieta produktu

• Obudowa czujnika

• Złącza

• Strona montażowa

• W razie potrzeby tabliczka znamionowa maszyny

Zalecane informacje dotyczące zapytania

Podanie kompletnych informacji pozwala skrócić czas potwierdzenia i zmniejszyć liczbę błędów przy składaniu zamówienia.

Zalecenia dotyczące instalacji

Ponieważ LNC120 jest precyzyjnym komponentem elektronicznym i optycznym, instalację powinni przeprowadzić technicy zaznajomieni ze sprzętem do umieszczania SMT.

Przed instalacją:

• Odłącz zasilanie maszyny zgodnie z procedurami konserwacji.

• Stosuj odpowiednią ochronę ESD.

• Potwierdź ponownie numer części.

• Sprawdź złącza pod kątem uszkodzeń fizycznych.

• Utrzymuj obszar czujnika w czystości.

• Unikaj dotykania powierzchni optycznych.

• Przed zamontowaniem czujnika sprawdź miejsce montażu.

Po wymianie maszynę należy sprawdzić zgodnie z obowiązującą procedurą serwisową.

Testowanie może obejmować:

• Potwierdzenie komunikacji czujnika

• Kontrola funkcji rozpoznawania

• Próba odbioru

• Test rozpoznawania komponentów

• Weryfikacja kalibracji

• Próba lokacyjna

• Wielokrotna weryfikacja cyklu produkcyjnego

Nie zmieniać parametrów maszyny bez odpowiedniej dokumentacji technicznej.

Informacje dotyczące rozwiązywania problemów

Wymiana czujnika laserowego powinna zwykle opierać się na systematycznym rozwiązywaniu problemów, a nie tylko na jednym alarmie maszyny.

Często zadawane pytania

P1: Jaki jest główny cel LNC120 40129658?

LNC120 wykonuje laserowe rozpoznawanie komponentów i centrowanie w kompatybilnym sprzęcie do umieszczania. Mierzy pozycję i obrót komponentu, dzięki czemu maszyna może zastosować poprawki przed zamontowaniem części na płytce drukowanej.

P2: Czy 40129658 jest odpowiedni dla JUKI RX-6?

Tak. Numer części 40129658 jest powiązany z systemem rozpoznawania laserowego LNC120 używanym w zastosowaniach RX-6. Kupujący powinni przed złożeniem zamówienia sprawdzić oryginalną konfigurację maszyny i etykietę czujnika.

P3: Czy LNC120 może bezpośrednio zastąpić LNC60?

Nie należy zakładać bezpośredniego zastąpienia. LNC120 i LNC60 są powiązane z różnymi generacjami maszyn i numerami części. Wybierając zamiennik, zawsze postępuj zgodnie ze specyfikacją oryginalnego sprzętu.

P4: Co powinienem sprawdzić przed zakupem?

Sprawdź model maszyny, model czujnika, numer części, numer referencyjny, złącza, konstrukcję montażową i oryginalną etykietę. Zdecydowanie zaleca się dostarczenie wyraźnych zdjęć w celu sprawdzenia zgodności.

P5: Czy maszyna wymaga sprawdzenia po wymianie LNC120?

Tak. Po instalacji należy sprawdzić działanie rozpoznawania, komunikację, kalibrację, skuteczność odbioru i umiejscowienie zgodnie z odpowiednią procedurą konserwacji maszyny.

Skontaktuj się z nami

SzukamJUKI RX-6 LNC120 40129658 Czujnik laserowyna naprawę maszyn, magazynowanie części zamiennych lub konserwację linii produkcyjnej?

Prosimy o przesłanie nam następujących informacji:

• Model maszyny

• Numer części

• Model czujnika

• Numer referencyjny CyberOptics

• Wymagana ilość

• Wymagany warunek

• Oryginalne zdjęcia czujnika

• Zdjęcia etykiet i złączy

Możemy pomóc sprawdzić konfigurację produktu przed wyceną i pomóc w wyborze właściwej części zamiennej do maszyny SMT.

Wyślij numer części i wymaganą ilość, aby sprawdzić dostępność, potwierdzenie zgodności i ofertę.
