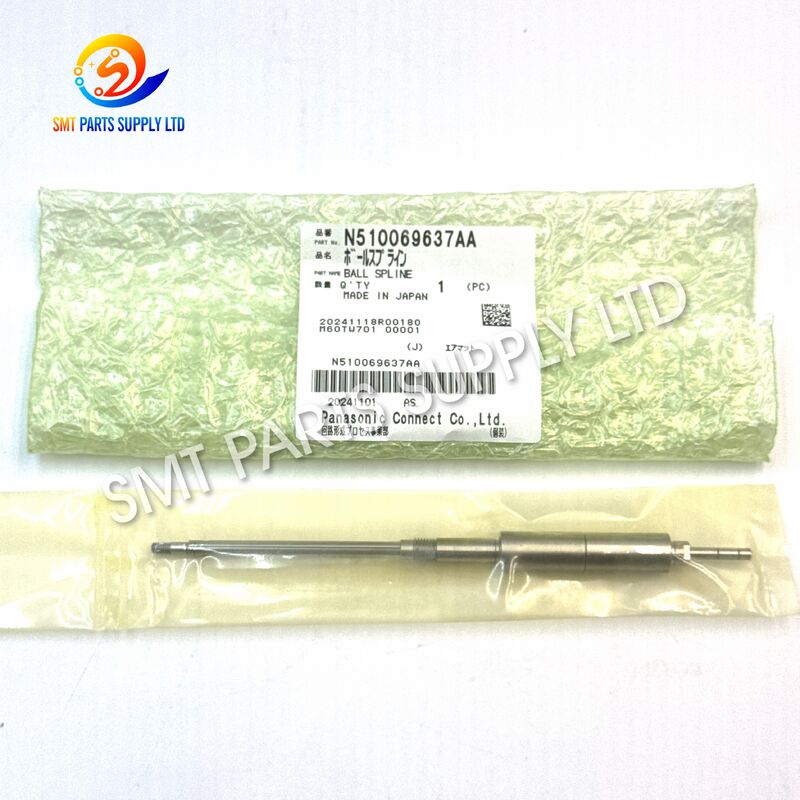

TheWałek dyszy Panasonic N510069637AA, również powszechnie opisywany jakowielowypust kulowy lub wał SMT, to precyzyjny element mechaniczny stosowany wGłowica pozycjonująca CM602 H12/12 dysz. Jego podstawową rolą jest wspieranie kontrolowanego ruchu liniowego mechanizmu dyszy przy jednoczesnym utrzymywaniu stabilnego wyrównania podczas powtarzalnych operacji pobierania i umieszczania komponentów. Opublikowane odniesienia do części wyraźnie kojarzą N510069637AA z konfiguracją głowicy CM602 12H/H12.

W przypadku szybkiej produkcji SMT stan elementów mechanicznych głowicy bezpośrednio wpływa na stabilność ruchu, powtarzalność umieszczania i ogólną wydajność maszyny. Zużyty, zanieczyszczony, wygięty lub uszkodzony mechanicznie wał może zwiększyć opór lub luz w ruchomym zespole. Wymiana prawidłowego wału pomaga zespołom konserwacyjnym przywrócić stan mechaniczny głowicy umieszczającej bez konieczności wymiany całego zespołu głowicy.

W celu prawidłowego zamówienia użytkownicy powinni zweryfikowaćnumer części N510069637AA, model maszyny CM602 i konfigurację głowicy z dyszą H12/12 przed zakupem, ponieważ podobnie wyglądające części wału i wielowypustu kulkowego firmy Panasonic są używane w różnych zespołach głowicy.

Przyczyna

Wałek dyszy pracuje w sposób ciągły wewnątrz głowicy umieszczającej i wykonuje dużą liczbę powtarzalnych ruchów mechanicznych podczas normalnej produkcji SMT. Długotrwała eksploatacja może stopniowo wpływać na stan powierzchni i dokładność mechaniczną.

Typowe powody inspekcji lub wymiany obejmują:

Kiedy głowica umieszczająca zaczyna wykazywać nieprawidłowe ruchy mechaniczne, należy sprawdzić wał wraz z powiązanymi łożyskami, tulejami, prowadnicami, oprawami dysz, sprężynami i innymi elementami głowicy.

Wału nie należy automatycznie uważać za przyczynę każdego problemu z umiejscowieniem. Błędy mogą również wynikać z dysz, systemów próżniowych, silników, czujników, kalibracji, rozpoznawania komponentów, podajników, wsporników PCB lub innych mechanizmów głowicy.

Rozwiązanie

Wymiana zużytego lub uszkodzonegoN510069637AA Wałek dyszy / wielowypust kulowymoże pomóc w przywróceniu mechanicznego prowadzenia wymaganego przez głowicę umieszczającą CM602 H12.

Proces wymiany powinien rozpocząć się od prawidłowej identyfikacji, a nie od samego podobieństwa wizualnego.

Zalecane potwierdzenie przed wymianą

Przed montażem personel zajmujący się konserwacją powinien również sprawdzić współpracujące części wokół wału. Wymiana tylko jednego elementu bez sprawdzenia otaczającego zespołu mechanicznego może nie rozwiązać całkowicie istniejącego problemu z głowicą.

Po instalacji należy przeprowadzić odpowiednią kontrolę maszyny, kontrolę ruchu i procedurę kalibracji zgodnie z wymaganiami konserwacji sprzętu.

Dane techniczne

N510069637AA jest identyfikowany na podstawie wielu odniesień do części SMT jako wielowypust lub wał kulowy CM602 12H/H12, a nie wał uniwersalny do wszystkich głowic umieszczających Panasonic.

Powiązane porównanie odniesienia wału

Różne głowice rozmieszczające Panasonic wykorzystują różne odniesienia do wałków lub wielowypustów kulkowych. Podobny wygląd nie gwarantuje wymienności.

Dostępne numery części odróżniają N510069637AA od wielowypustów kulowych NPM H8 i innych wałów CM402, dlatego przed złożeniem zamówienia ważna jest dokładna weryfikacja numeru części.

Aplikacja

TheN510069637AA CM602 wał dyszynadaje się głównie do zastosowań związanych z konserwacją głowicy umieszczającej i renowacją mechaniczną.

1. Konserwacja głowicy CM602

Można go używać podczas serwisowania głowicy umieszczającej H12 podczas planowej konserwacji zapobiegawczej lub przeglądu mechanicznego.

2. Wymiana wału dyszy

Jeżeli istniejący wał wykazuje widoczne zużycie, uszkodzenia mechaniczne, nienormalny opór lub niedopuszczalny luz, po potwierdzeniu przyczyny można zamontować odpowiednią część zamienną.

3. Remont głowicy rozmieszczającej

Podczas całkowitej przebudowy głowicy technicy mogą wspólnie sprawdzić wały, prowadnice, łożyska, oprawy dysz, sprężyny, elementy związane z podciśnieniem, czujniki i inne części ruchome.

4. Przygotowanie części zamiennych do linii produkcyjnej

Fabryki obsługujące sprzęt CM602 mogą zapewnić dostępność prawidłowo zidentyfikowanych części głowicy mechanicznej, aby zmniejszyć opóźnienia w zaopatrzeniu, gdy wymagana jest konserwacja.

5. Regeneracja maszyn używanych

Wał można również uwzględnić podczas renowacji maszyn CM602, gdzie stan mechaniczny głowicy umieszczającej H12 wymaga kontroli.

Jak to działa

Podczas umieszczania komponentów głowica typu pick-and-place wykonuje niezwykle częste kontrolowane ruchy. Mechanizm dyszy musi poruszać się płynnie, zachowując spójne ustawienie względem innych części głowicy.

TheN510069637AA Wał / wielowypust kulowystanowi część tego mechanicznego systemu prowadzenia.

Podstawową sekwencję działania można podsumować następująco:

Sterowanie maszyną → Ruch głowicy → Ruch prowadzony przez wał → Pozycjonowanie dyszy → Pobieranie komponentów → Umieszczanie → Cykl powrotny

Wał zapewnia kontrolowaną ścieżkę mechaniczną dla ruchomego zespołu. Struktura kulowo-wypustowa została zaprojektowana tak, aby wspierać precyzyjny ruch liniowy posuwisto-zwrotny, jednocześnie kontrolując zależność obrotową w odpowiednim zespole. N510069637AA jest specjalnie wymieniony do prowadzenia liniowego z wałem dyszy w głowicy CM602 H12/12NH.

Stabilny ruch wału jest ważny, ponieważ dysza wykonuje powtarzające się cykle pobierania i umieszczania w trakcie całej produkcji. Opór mechaniczny, nadmierny luz, zanieczyszczenie lub uszkodzenie mogą zakłócać normalny ruch głowy.

Ponieważ wał jest tylko jednym elementem całego mechanizmu głowicy umieszczającej, podczas rozwiązywania problemów należy zawsze sprawdzać powiązane części.

Jak wybrać

Wybór odpowiedniego wału SMT powinien opierać się na danych identyfikacyjnych, a nie samym wyglądzie.

Krok 1 – Potwierdź numer części

Sprawdź usunięty komponent, listę części maszyny, historię konserwacji lub istniejącą identyfikację.

W przypadku tego produktu wymaganym numerem referencyjnym powinno być:

N510069637AA

Nie zakładaj, że inny podobny wał jest wymienny.

Krok 2 – Potwierdź model maszyny

Podstawowym zastosowaniem tej części jest:

Panasonica CM602

Podanie jedynie marki sprzętu nie wystarczy, ponieważ w różnych maszynach i typach głowic Panasonic można stosować różne elementy mechaniczne.

Krok 3 – Potwierdź typ głowicy

Sprawdź, czy maszyna jest wyposażona w odpowiednie:

Głowica rozmieszczająca H12/12 dysz

Opublikowane informacje o częściach identyfikują N510069637AA z głowicą CM602 12H lub H12/12NH.

Krok 4 – Porównaj istniejący komponent

Przed zakupem porównaj:

Krok 5 — Podaj informacje o maszynie w zapytaniu

Aby uzyskać szybsze potwierdzenie, podaj:

• Numer części
• Model maszyny
• Typ głowy
• Wymagana ilość
• Zdjęcia istniejącej części
• W razie potrzeby informacje o numerze seryjnym maszyny

Informacje te zmniejszają ryzyko dostarczenia komponentu podobnego mechanicznie, ale niezgodnego.

Dlaczego prawidłowy dobór wału ma znaczenie

Głowica umieszczająca jest zespołem precyzyjnym, dlatego przy wyborze wału nie należy kierować się wyłącznie przybliżonymi wymiarami.

Użycie prawidłowego odniesienia pomaga w:

Dla zespołów konserwacyjnych zarządzających kilkoma platformami Panasonic SMT, przechowujących części zamienne domaszyna + typ głowicy + numer częścijest bardziej niezawodne niż przechowywanie ich wyłącznie za pomocą ogólnych opisów, takich jak „wałek Panasonic”.

Zalecenia dotyczące konserwacji

Utrzymuj precyzyjne elementy głowicy w czystości i zabezpieczeniu podczas przechowywania i instalacji.

Zalecane praktyki postępowania obejmują:

• Utrzymuj powierzchnię wału wolną od kurzu i ciał obcych.
• Unikaj upuszczenia lub uderzenia elementu.
• Nie wciskaj wału na siłę do niezgodnego zespołu głowicy.
• Podczas wymiany należy sprawdzić powiązane elementy mechaniczne.
• Postępuj zgodnie z procedurą konserwacji producenta maszyny.
• Po serwisowaniu wykonaj wymaganą regulację lub kalibrację głowicy.
• Zachowaj usunięte komponenty do celów porównawczych aż do pomyślnego zakończenia naprawy.

W przypadku linii produkcyjnych o dużej wydajności inspekcja zapobiegawcza może pomóc w zidentyfikowaniu zużycia mechanicznego, zanim przekształci się ono w nieoczekiwane zatrzymanie maszyny.

Często zadawane pytania

P1: W jakiej maszynie zastosowano Panasonic N510069637AA?

N510069637AA kojarzy się przede wszystkim zGłowica pozycjonująca Panasonic CM602 H12/12 dysz. Przed złożeniem zamówienia należy jeszcze sprawdzić konfigurację maszyny i głowicy.

P2: Czy N510069637AA to dysza?

Nie. To jestwał dyszy/element wielowypustu kulowegozainstalowany w mechanizmie głowicy umieszczającej. Rzeczywista dysza umieszczająca jest oddzielnym elementem eksploatacyjnym.

P3: Czy N510069637AA można stosować w każdej maszynie Panasonic SMT?

Nie. Konfiguracje głowic Panasonic CM402, CM602 i NPM mogą wykorzystywać różne odniesienia do wałów lub wielowypustów kulkowych. Przed wymianą zawsze dopasowuj oryginalny numer części i typ głowicy.

P4: Jakie informacje powinienem podać, prosząc o wycenę?

Proszę podaćN510069637AA, model maszynyCM602, rodzaj głowicy, ilość i najlepiej wyraźne zdjęcia istniejącej części. Pomaga to potwierdzić zgodność przed wysyłką.

P5: Kiedy należy sprawdzić wał dyszy?

Przegląd jest odpowiedni w przypadku widocznego zużycia, zanieczyszczenia, nieprawidłowego ruchu, nadmiernych luzów mechanicznych, uszkodzeń fizycznych lub gdy głowica umieszczająca przechodzi planowy remont.
