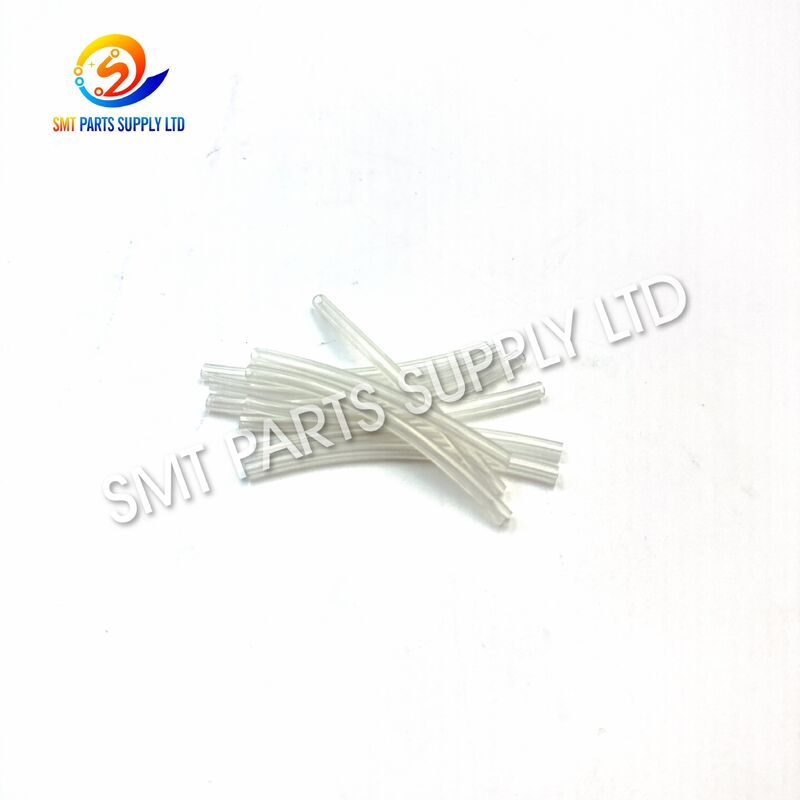

Panasonic N610144919AB 64mm Głowicowa Rurka Próżniowa do CM402 CM602 NPM 12-Głowicowy

Dlatego Panasonic N610144919AB 64mm Głowicowej Rurki Próżniowej to precyzyjny pneumatyczny element zamienny stosowany w kompatybilnych systemach pozycjonowania SMT Panasonic CM402, CM602 i NPM 12-głowicowych. Zainstalowana wewnątrz obwodu próżniowego głowicy pozycjonującej, zapewnia kontrolowaną ścieżkę dla podciśnienia między powiązanymi komponentami pneumatycznymi a systemem pobierania po stronie dyszy.

Podczas pozycjonowania SMT stabilna próżnia jest niezbędna do niezawodnego pobierania, transportu, wyrównywania i umieszczania komponentów. Zużyta, pęknięta, stwardniała, zaciśnięta lub nieszczelna rurka może zmniejszyć efektywność ssania i przyczynić się do sporadycznych błędów pobierania lub upadku komponentów.

Wymiana zużytej rurki na właściwą specyfikację N610144919AB 64mm pomaga przywrócić stan obwodu próżniowego głowicy. Produkt ten jest odpowiedni dla fabryk SMT, producentów EMS, działów utrzymania ruchu, centrów napraw głowic pozycjonujących oraz dystrybutorów części zamiennych.

Podstawowe Informacje o Produkcie

Przyczyna – Dlaczego Głowicowa Rurka Próżniowa Wymaga Wymiany

12-głowicowa jednostka pozycjonująca wykonuje ciągłe cykle szybkiego pobierania i umieszczania. Rurki próżniowe wewnątrz głowicy są narażone na powtarzające się ruchy, wibracje, zginanie, zmiany ciśnienia pneumatycznego i długie godziny pracy.

Z czasem te warunki mogą wpłynąć na wydajność rurki.

Ponieważ rurka stanowi część ścieżki próżniowej, nawet niewielki wyciek może zmniejszyć wydajność ssania.

Z tego powodu rurka N610144919AB powinna być sprawdzana za każdym razem, gdy 12-głowicowa jednostka wykazuje niestabilne zachowanie próżniowe.

Typowe Objawy Wymagające Kontroli

Personel konserwacyjny może potrzebować sprawdzić rurkę próżniową i powiązane komponenty, gdy maszyna wykazuje:

• Słabe pobieranie komponentów
• Sporadyczne błędy pobierania
• Upadek komponentów podczas ruchu głowicy
• Niskie lub niestabilne podciśnienie
• Alarmy związane z próżnią
• Pęknięcia na powierzchni rurki
• Stwardniałe lub kruche rurki
• Spłaszczone sekcje rurki
• Luźne połączenia
• Nienormalna reakcja pneumatyczna

Objawy te mogą być również spowodowane przez inne komponenty, w tym dysze, uchwyty dysz, zawory elektromagnetyczne, filtry, złączki, czujniki lub generator próżni.

Dlatego przed wymianą należy sprawdzić cały obwód pneumatyczny.

Rozwiązanie – Wymiana Zużytej Rurki Próżniowej N610144919AB

Gdy kontrola potwierdzi, że oryginalna rurka jest pęknięta, stara, nieszczelna, zanieczyszczona lub zablokowana, wymiana na właściwą Panasonic N610144919AB 64mm Głowicowej Rurki Próżniowej pomaga przywrócić zamierzoną ścieżkę próżniową.

Prawidłowa instalacja zapewnia spójne przenoszenie podciśnienia do systemu po stronie dyszy podczas obsługi komponentów.

Korzyści z Konserwacji

Specyfikacje

Zalecana Identyfikacja Zamówienia

Aby zapewnić dokładność zakupu, użyj:

Panasonic + N610144919AB + 64mm + CM402/CM602/NPM + 12-Głowicowy

Konfiguracje maszyn i głowic mogą się różnić. Zawsze weryfikuj oryginalny zainstalowany numer części przed złożeniem zamówienia.

Zastosowanie

Dlatego N610144919AB 64mm Głowicowa Rurka Próżniowa jest głównie używana do serwisowania systemu próżniowego głowicy pozycjonującej w kompatybilnych maszynach SMT Panasonic.

Typowe zastosowania obejmują:

• Konserwacja głowicy CM402
• Naprawa 12-głowicowej CM602
• Serwisowanie głowicy pozycjonującej NPM
• Wymiana linii próżniowej
• Zapobiegawcza konserwacja głowicy
• Rozwiązywanie problemów pneumatycznych
• Renowacja głowicy pozycjonującej
• Zapasy części zamiennych SMT

Typowe Branże Produkcyjne

Ta rurka zamienna może obsługiwać maszyny używane w:

• Elektronika użytkowa
• Elektronika samochodowa
• Sprzęt komunikacyjny
• Elektronika przemysłowa
• Produkcja zasilaczy
• Produkty LED
• Sprzęt komputerowy
• Inteligentne urządzenia domowe
• Elektronika medyczna
• Ogólny montaż PCB

Ostateczne zastosowanie może się różnić, ale rola rurki pozostaje taka sama: utrzymanie odpowiedniej ścieżki pneumatycznej wewnątrz głowicy pozycjonującej.

Rola Obwodu Próżniowego w Pozycjonowaniu SMT

System próżniowy jest odpowiedzialny za wytworzenie ssania wymaganego do utrzymania komponentu na dyszy podczas ruchu.

Typowe powiązane komponenty obejmują:

Dlatego N610144919AB służy jako część tej ścieżki transferu próżni.

Nie generuje próżni samodzielnie. Zamiast tego pomaga transmitować podciśnienie generowane przez system do wymaganego obszaru głowicy pozycjonującej.

Jak To Działa

1. Pozycjonowanie Pobierania

Maszyna przesuwa wybraną dyszę nad komponentem dostarczonym przez podajnik lub tacę.

2. Aktywacja Próżni

System pneumatyczny aktywuje próżnię zgodnie z zaprogramowanym cyklem pobierania.

3. Transfer Podciśnienia

Próżnia podróżuje przez obwód pneumatyczny.

Dlatego N610144919AB 64mm rurka próżniowa stanowi część tej ścieżki.

4. Pobieranie Komponentu

Podciśnienie dociera do obszaru dyszy, umożliwiając dyszy trzymanie komponentu elektronicznego.

5. Transfer Komponentu

Głowica porusza się, podczas gdy próżnia pozostaje aktywna, aby utrzymać komponent.

6. Umieszczanie

Maszyna pozycjonuje komponent nad zaprogramowaną lokalizacją PCB.

7. Uwolnienie Próżni

Próżnia jest wyłączana lub uwalniana, aby oddzielić komponent od dyszy.

Proces ten powtarza się wielokrotnie podczas produkcji.

Stabilny stan rurki pomaga zapewnić, że reakcja pneumatyczna pozostaje spójna podczas tych powtarzanych cykli.

Dlaczego Specyfikacja 64mm Ma Znaczenie

Rurek próżniowych nie należy wybierać tylko na podstawie wizualnego podobieństwa.

Długość rurki wpływa na prowadzenie wewnątrz głowicy pozycjonującej.

Rurka zbyt krótka może spowodować:

• Nadmierne naprężenie
• Słabe zazębienie złączki
• Nienormalnego zginania
• Przedwczesne zużycie

Rurka zbyt długa może spowodować:

• Niepożądane pętle
• Kontakt z ruchomymi częściami
• Zaciśnięcie
• Ograniczona przestrzeń instalacyjna

Dlatego specyfikację 64mm należy potwierdzić wraz z dokładnym numerem części.

Jak Wybrać

1. Potwierdź Numer Części

Wymagany numer części:

N610144919AB

Jest to główny punkt odniesienia identyfikacyjnego.

2. Potwierdź Długość

Wymagana specyfikacja:

64mm

Długość należy dokładnie sprawdzić przed złożeniem zamówienia.

3. Potwierdź Typ Głowicy

Ten produkt jest powiązany z:

Zastosowanie 12-głowicowe

Różne konfiguracje głowic mogą używać różnych rurek.

4. Potwierdź Model Maszyny

Typowe zastosowanie obejmuje:

CM402 / CM602 / NPM

Przed zakupem sprawdź zainstalowaną maszynę i konfigurację głowicy.

5. Porównaj Oryginalną Rurkę

Potwierdź:

• Numer części
• Długość rurki
• Średnica
• Punkty połączeń
• Prowadzenie rurki
• Model maszyny
• Konfiguracja głowicy

Zdjęcie oryginalnego zainstalowanego komponentu może pomóc w weryfikacji.

Zalecane Informacje do Zapytania

Podanie pełnych informacji pomaga zredukować błędy w wyborze części.

Zalecenia Konserwacyjne

Sprawdź Powierzchnię Rurki

Sprawdź pod kątem:

• Pęknięć
• Twardnienia
• Zużycia powierzchni
• Spłaszczenia
• Nienormalnego zginania

Sprawdź Końcówki Rurki

Końcówki rurki należy sprawdzić pod kątem zużycia lub słabego połączenia ze złączkami.

Unikaj Ostrych Zagięć

Nieprawidłowe prowadzenie może ograniczyć wewnętrzną ścieżkę przepływu powietrza.

Utrzymuj Obwód Pneumatyczny w Czystości

Należy zapobiegać przedostawaniu się kurzu, oleju i zanieczyszczeń do linii próżniowych.

Wymieniaj Uszkodzone Części Natychmiast

Jeśli zostanie potwierdzony wyciek lub degradacja, wymiana jest zazwyczaj preferowana od tymczasowej naprawy.

Referencja do Rozwiązywania Problemów

Problem produkcyjny związany z próżnią powinien być zawsze diagnozowany systematycznie, zamiast zakładać, że jeden komponent jest odpowiedzialny.

Porównanie z Powiązanymi Rurkami Próżniowymi Panasonic

Te rurki próżniowe pełnią podobne funkcje pneumatyczne, ale są przeznaczone do różnych konfiguracji głowic.

Nie należy ich traktować jako zamiennych, chyba że kompatybilność zostanie wyraźnie potwierdzona.

Planowanie Zapasu Części Zamiennych

Dla fabryk obsługujących wiele maszyn SMT Panasonic, utrzymanie zapasu powszechnie używanych części pneumatycznych może zmniejszyć opóźnienia w konserwacji.

Mały komponent, taki jak rurka próżniowa, może zatrzymać lub zmniejszyć wydajność produkcji, jeśli odpowiedni zamiennik nie jest dostępny, gdy jest potrzebny.

Kontrola Produktu Przed Wysyłką

Typowe punkty kontroli obejmują:

• Weryfikacja numeru części
• Potwierdzenie długości 64mm
• Kontrola powierzchni rurki
• Kontrola końcówek połączeniowych
• Sprawdzenie wyglądu
• Potwierdzenie ilości
• Kontrola opakowania

Wyraźne etykietowanie jest szczególnie przydatne, gdy zamawianych jest razem kilka różnych części głowic Panasonic.

FAQ

P1: Do czego służy Panasonic N610144919AB?

N610144919AB to 64mm głowicowa rurka próżniowa używana w kompatybilnych zastosowaniach pozycjonowania 12-głowicowego Panasonic CM402, CM602 i NPM. Przenosi podciśnienie w pneumatycznym systemie głowicy pozycjonującej.

P2: Czy N610144919AB to dysza?

Nie. N610144919AB to rurka próżniowa, a nie dysza pozycjonująca. Stanowi ona część obwodu pneumatycznego, który dostarcza próżnię do systemu pobierania po stronie dyszy.

P3: Czy N610144919AB może być używana do jednostki 16-głowicowej?

Nie należy zakładać, że jest ona zamienna. N610144919AB jest przeznaczona do zastosowania 12-głowicowego, podczas gdy konfiguracja 16-głowicowa wykorzystuje inną specyfikację rurki próżniowej, taką jak N610161010AA.

P4: Dlaczego długość 64mm jest ważna?

Prawidłowa długość pomaga utrzymać właściwe prowadzenie i zapobiega nadmiernemu naprężeniu, pętlom, zginaniu lub zakłóceniom wewnątrz zespołu głowicy pozycjonującej.

P5: Jakie informacje powinienem podać przed złożeniem zamówienia?

Podaj numer części N610144919AB, specyfikację 64mm, model maszyny, konfigurację 12-głowicową, wymaganą ilość i zdjęcie oryginalnej części jeśli jest dostępne.

Skontaktuj się z Nami

Potrzebujesz Panasonic N610144919AB 64mm Głowicowej Rurki Próżniowej do konserwacji CM402, CM602 lub NPM 12-głowicowej?

Wyślij nam swój numer części, model maszyny, konfigurację głowicy, wymaganą ilość i zdjęcie referencyjne w celu sprawdzenia produktu i wyceny.

Wspieramy wymagania dotyczące wymiany, planowaną konserwację, naprawę głowic pozycjonujących, renowację maszyn i zakup hurtowy części zamiennych SMT.

Skontaktuj się z nami w celu uzyskania aktualnej ceny, dostępności, czasu realizacji i wyceny dla N610144919AB i powiązanych części maszyn SMT Panasonic.
