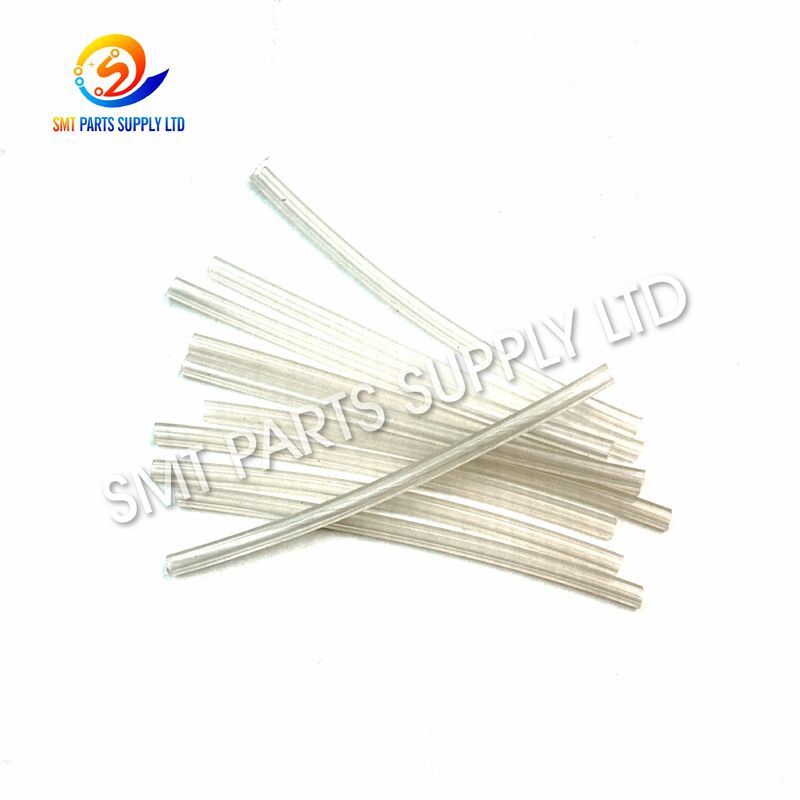

Rura próżniowa z głowicą Panasonic N610161010AA do 16-głowicowej CM402 CM602 NPM

TheGłowica próżniowa Panasonic N610161010AAto zamienny element pneumatyczny stosowany w kompatybilnychPanasonic CM402, CM602 i NPM 16-głowicowe systemy umieszczania SMT. Zainstalowana w obwodzie podciśnieniowym głowicy umieszczającej, rura zapewnia ścieżkę przepływu powietrza dla podciśnienia generowanego przez układ pneumatyczny maszyny.

Podczas umieszczania komponentów stabilna wydajność próżni jest niezbędna do niezawodnego pobierania, przenoszenia i pozycjonowania komponentów elektronicznych. Jeśli rura ssąca ulegnie stwardnieniu, pęknie, uszkodzi, będzie ograniczona lub poluzuje się w punkcie połączenia, wydajność ssania może stać się niestabilna i przyczynić się do błędów odbioru.

Wymiana zużytej dętki na prawidłowąN610161010AASpecyfikacja pomaga przywrócić stan ścieżki podciśnienia w głowicy. Ta część jest odpowiednia dla fabryk SMT, producentów EMS, działów konserwacji maszyn, centrów naprawy głowic umieszczających i dostawców części zamiennych obsługujących sprzęt umieszczający Panasonic.

Podstawowe informacje o produkcie

Przyczyna — dlaczego rura ssąca głowicy wymaga wymiany

System umieszczania 16 głowic wykonuje ciągłe cykle pobierania i umieszczania z dużą prędkością. Dlatego rurki próżniowe wewnątrz głowicy są narażone na powtarzający się ruch, zmiany ciśnienia, wibracje i długie godziny pracy.

Z biegiem czasu te warunki pracy mogą mieć wpływ na działanie lampy.

Typowe przyczyny obejmują:

Rura ssąca może wyglądać jak mały element, ale nawet niewielka nieszczelność może wpłynąć na skuteczność ssania przez dyszę.

Z tego powodu rurki podciśnieniowe powinny zostać uwzględnione podczas rutynowej kontroli głowicy umieszczającej.

Typowe objawy wymagające kontroli

TheN610161010AA Głowica próżniowai powiązane elementy próżniowe należy sprawdzić, gdy produkcja wykaże:

• Niestabilny odbiór komponentów
• Częste błędy w odbiorze
• Elementy spadające podczas ruchu głowy
• Obniżony poziom próżni
• Przerywane ssanie
• Widoczne pęknięcie rury
• Hartowanie rur
• Spłaszczona lub ściśnięta rurka
• Luźne połączenia pneumatyczne
• Powtarzające się alarmy podciśnienia związane z głowicą

Objawy te mogą być również spowodowane przez dysze, filtry, zawory, złączki, czujniki, generatory podciśnienia lub inne elementy pneumatyczne.

Dlatego technicy zajmujący się konserwacją powinni sprawdzić cały obwód podciśnienia przed potwierdzeniem uszkodzonej części.

Rozwiązanie – wymień zużytą rurę próżniową N610161010AA

Gdy kontrola potwierdzi, że oryginalna rura ssąca jest uszkodzona, zestarzała, nieszczelna lub nieszczelna, należy ją wymienić na właściwąGłowica próżniowa Panasonic N610161010AApomaga przywrócić ścieżkę pneumatyczną wewnątrz systemu 16-głowicowego.

Prawidłowo dopasowana rura zapewnia stabilną transmisję podciśnienia pomiędzy źródłem podciśnienia a elementami po stronie dyszy.

Korzyści z konserwacji

W fabrykach obsługujących wiele maszyn Panasonic konserwacja najważniejszych pneumatycznych części zamiennych głowicy może poprawić efektywność napraw.

Dane techniczne

Zalecana identyfikacja

Aby dokonać dokładnego zakupu, potwierdź kompletną kombinację:

Panasonic + N610161010AA + CM402/CM602/NPM + 16-głowicowy

Konfiguracje maszyny mogą się różnić w zależności od modelu i wersji głowicy. Przed złożeniem zamówienia zawsze sprawdzaj oryginalny numer części i zainstalowaną konfigurację głowicy.

Aplikacja

TheN610161010AA Głowica próżniowajest stosowany w kompatybilnych obwodach pneumatycznych głowicy umieszczającej w sprzęcie Panasonic SMT.

Typowe zastosowania konserwacyjne obejmują:

• Konserwacja głowicy CM402
• Konserwacja 16 głowic CM602
• Naprawa głowicy NPM
• Serwisowanie obwodu próżniowego
• Uszkodzona rura do wymiany
• Konserwacja zapobiegawcza głowicy
• Remont głowicy pozycjonującej
• Zapasy części zamiennych linii produkcyjnej

Typowe środowiska produkcyjne

Ta część może obsługiwać linie SMT produkujące:

• Elektronika użytkowa
• Elektronika samochodowa
• Sprzęt komunikacyjny
• Przemysłowe tablice sterujące
• Energoelektronika
• Zespoły LED
• Sprzęt komputerowy
• Produkty inteligentnego domu
• Medyczne zespoły elektroniczne
• Ogólne produkty PCB

Niezależnie od produktu końcowego, funkcja rury próżniowej pozostaje taka sama: przenoszenie podciśnienia w układzie pneumatycznym głowicy umieszczającej.

Rola próżni w rozmieszczaniu SMT

Maszyna typu pick-and-place opiera się na zasysaniu próżniowym, aby utrzymać komponenty na końcówce dyszy.

Ogólny system próżniowy składa się z kilku powiązanych części:

TheN610161010AAjest częścią tej trasy pneumatycznej.

Sam nie wytwarza ssania. Zamiast tego umożliwia wygenerowanemu podciśnieniu przemieszczanie się przez zespół głowicy do odpowiednich elementów przystawki.

Jak to działa

Działanie N610161010AA można rozumieć jako część pełnego cyklu odbioru SMT.

1. Polecenie odbioru

Maszyna przesuwa wybraną dyszę nad element dostarczany przez podajnik.

2. Wytwarzanie próżni

Układ pneumatyczny wytwarza podciśnienie zgodnie z sekwencją sterowania maszyną.

3. Transmisja próżniowa

Podciśnienie przepływa przez obwód pneumatyczny głowicy.

TheN610161010AA Głowica próżniowastanowi część tej ścieżki przepływu powietrza.

4. Odbiór komponentów

Podciśnienie dociera do dyszy, tworząc podciśnienie na końcówce dyszy.

Element elektroniczny jest wyjmowany z podajnika.

5. Transfer komponentów

Głowica umieszczająca porusza się, podczas gdy podciśnienie utrzymuje bezpiecznie element.

6. Umiejscowienie PCB

Element osiąga zaprogramowaną pozycję montażową i jest umieszczany na płytce PCB.

7. Uwalnianie próżni

Podciśnienie jest włączane lub zwalniane, aby element oddzielił się od dyszy.

Cykl ten powtarza się w sposób ciągły podczas produkcji SMT.

Stabilny stan rurek jest zatem ważny dla utrzymania stałej reakcji pneumatycznej.

Dlaczego stan rury próżniowej ma znaczenie

Rurki próżniowe mogą ulegać stopniowemu niszczeniu bez oczywistej awarii maszyny.

Rurka może rozwinąć się:

• Małe pęknięcia
• Ograniczenia wewnętrzne
• Luźne połączenia
• Hartowanie powierzchniowe
• Spłaszczone sekcje
• Nieprawidłowe zakręty
• Nosić w miejscach dopasowanych

Problemy te mogą mieć wpływ na ssanie, nawet jeśli maszyna będzie nadal pracować.

Wczesna kontrola i wymiana mogą pomóc zapobiec przekształceniu się drobnego problemu pneumatycznego w powtarzające się przerwy w produkcji.

Jak wybrać

Wybór właściwej lampy próżniowej wymaga potwierdzenia kilku ważnych parametrów.

1. Potwierdź numer części

Wymagany numer części:

N610161010AA

Dokładny numer części powinien być pierwszą wskazówką przy zakupie.

2. Potwierdź konfigurację głowicy

Ten produkt jest przeznaczony dla:

Aplikacja 16-głowicowa

Nie wybieraj rurki wyłącznie na podstawie wyglądu, ponieważ różne głowice umieszczające mogą wykorzystywać różne przewody podciśnieniowe.

3. Potwierdź model maszyny

Odpowiednie modele obejmują:

CM402 / CM602 / NPM

Przed złożeniem zamówienia potwierdź faktyczną konfigurację sprzętu.

4. Porównaj istniejący komponent

Sprawdzać:

• Oryginalny numer części
• Ogólne prowadzenie rur
• Punkty połączenia rur
• Model maszyny
• Typ głowy
• Konfiguracja fizyczna

Dostarczenie zdjęcia oryginalnie zainstalowanej tuby może pomóc w weryfikacji produktu.

5. Wyślij pełne informacje dotyczące zapytania

Aby przyspieszyć sprawdzenie, podaj:

Informacje te pomagają ograniczyć liczbę nieprawidłowych zamówień i poprawiają efektywność ofertowania.

Zalecenia dotyczące konserwacji

Regularna kontrola

Sprawdź rurę podciśnieniową pod kątem:

• Wyśmienity
• Hartowanie
• Spłaszczenie
• Nieprawidłowe zginanie
• Zużycie powierzchni
• Luźne połączenia
• Zanieczyszczenie

Sprawdź obszary połączeń

Na szczególną uwagę zasługują końcówki rur i złączki pneumatyczne, ponieważ te obszary mogą ulegać zużyciu podczas częstej konserwacji.

Unikaj nadmiernego zginania

Nieprawidłowe poprowadzenie może ograniczyć przepływ powietrza lub spowodować naprężenie rury.

Utrzymuj system próżniowy w czystości

Należy zapobiegać przedostawaniu się kurzu, oleju i zanieczyszczeń do obwodu pneumatycznego.

Niezwłocznie wymień uszkodzone rurki

Tymczasowe naprawy mogą nie zapewnić niezawodnego działania odkurzacza. W przypadku potwierdzenia fizycznego zniszczenia zaleca się wymianę.

Informacje dotyczące rozwiązywania problemów

Dokładna diagnoza powinna zawsze obejmować cały układ podciśnienia głowicy, a nie zakładaną wymianę części.

Porównanie z innymi lampami próżniowymi Panasonic

Produkty te pełnią podobne funkcje pneumatyczne, ale są przeznaczone do różnych konfiguracji głowicy.

Zawsze zamawiaj zgodnie z dokładnym numerem części i specyfikacją głowicy.

Planowanie zapasów części zamiennych

W fabrykach SMT części pneumatyczne głowicy są przydatnymi pozycjami w zapasach konserwacyjnych.

Posiadanie odpowiedniej rurki ssącej głowicy może skrócić czas naprawy w przypadku wykrycia problemu pneumatycznego.

Kontrola produktu przed wysyłką

Typowe punkty kontrolne obejmują:

• Potwierdzenie numeru części
• Wygląd produktu
• Stan rurki
• Stan obszaru połączenia
• Weryfikacja ilości
• Kontrola opakowania

W przypadku zamówień zawierających wiele części Panasonic SMT oznakowanie indywidualnych numerów części może uprościć przyjęcie do magazynu i obsługę konserwacyjną.

Często zadawane pytania

P1: Do czego służy Panasonic N610161010AA?

N610161010AA torura próżniowa z głowicą do zgodnych zastosowań z 16 głowicami Panasonic CM402, CM602 i NPM. Przenosi podciśnienie w obwodzie pneumatycznym głowicy, aby ułatwić pobieranie komponentów.

P2: Czy N610161010AA to dysza czy uchwyt dyszy?

Nr N610161010AA jestrura próżniowa. Należy do układu pneumatycznego i przenosi podciśnienie na powiązane elementy w głowicy umieszczającej.

P3: Czy N610161010AA można zastąpić 12-głowicową rurą próżniową?

Nie należy ich traktować jako wymiennych bez potwierdzenia technicznego. TheN610161010AA jest przeznaczony do zastosowań 16-głowicowych, podczas gdy różne konfiguracje głowicy wykorzystują różne numery części i układy rurek.

P4: Jakie problemy może powodować uszkodzona rura ssąca głowicy?

Pęknięcia, wycieki, ograniczenia lub luźne połączenia mogą obniżyć wydajność podciśnienia i przyczynić się do słabego pobierania, sporadycznego trzymania komponentów lub błędów produkcyjnych związanych z podciśnieniem.

P5: Jak mogę potwierdzić zgodność przed złożeniem zamówienia?

PodajN610161010AA numer części, model maszyny, konfiguracja 16-głowicowa, wymagana ilość i zdjęcie istniejącego komponentu. Dzięki tym szczegółom weryfikacja produktu jest dokładniejsza.

Skontaktuj się z nami

PotrzebowaćGłowica próżniowa Panasonic N610161010AAdo konserwacji 16 głowic CM402, CM602 lub NPM?

Wyślij nam swojenumer części, model maszyny, konfiguracja głowicy, wymagana ilość i zdjęcie referencyjnedo dokładnego sprawdzenia.

Obsługujemy indywidualne wymagania dotyczące wymiany, planową konserwację, projekty naprawy głowicy rozmieszczającej i masowy zakup części zamiennych SMT.

Skontaktuj się z nami, aby uzyskać aktualną cenę, dostępność zapasów, czas realizacji i ofertę dotyczącą N610161010AA i powiązanych części maszyn Panasonic SMT.
