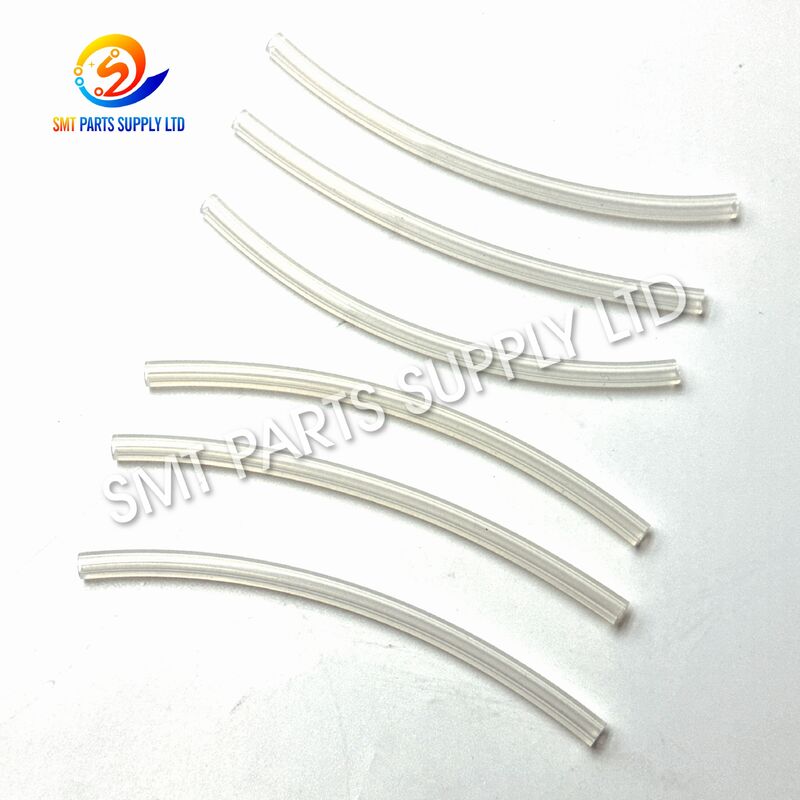

Panasonic KXF0DS4AA00 120mm rura próżniowa głowicy do CM402 NPM 3-głowicowy

120mm rury próżniowej głowicy Panasonic KXF0DS4AA00 to pneumatyczny element zamienny przeznaczony do zastosowań w maszynach do montażu powierzchniowego Panasonic CM402 i NPM z 3 głowicami. Zainstalowana w obwodzie próżniowym głowicy, rura przenosi ciśnienie próżniowe między powiązanymi elementami pneumatycznymi a systemem pobierania po stronie dyszy, pomagając głowicy wytworzyć ssanie wymagane do trzymania elementów elektronicznych podczas pobierania, przemieszczania i montażu.

Wydajność próżni jest kluczowa w szybkim montażu powierzchniowym. Starzenie się, pękanie, deformacja, zanieczyszczenie lub nieszczelność w rurze próżniowej głowicy mogą zmniejszyć efektywne ssanie i przyczynić się do niestabilnego pobierania. Wymiana zużytej rury na odpowiednią o specyfikacji KXF0DS4AA00 pomaga przywrócić stan obwodu próżniowego.

Ta 120-milimetrowa rura próżniowa nadaje się do napraw głowic montażowych, konserwacji planowej, odnawiania maszyn i magazynowania części zamiennych w środowiskach produkcji elektroniki.

Podstawowe informacje o produkcie

Przyczyna – Dlaczego rura próżniowa głowicy wymaga wymiany

Głowica montażowa wykonuje tysiące powtarzalnych cykli pobierania i montażu podczas normalnej produkcji SMT.

Rura próżniowa pracuje ciągle jako część obwodu pneumatycznego. Powtarzające się ruchy maszyny, zginanie, zmiany ciśnienia, zanieczyszczenia środowiskowe i długie godziny produkcji mogą stopniowo wpływać na stan rury.

Typowe przyczyny degradacji obejmują:

Niewielki wyciek w linii próżniowej może mieć większy wpływ niż sugeruje jego fizyczny rozmiar, ponieważ głowica montażowa polega na stabilnym podciśnieniu do obsługi komponentów.

Typowe objawy problemów z rurą próżniową

Personel konserwacyjny może sprawdzić KXF0DS4AA00 i powiązany obwód próżniowy, jeśli maszyna wykazuje objawy takie jak:

• Słabe pobieranie komponentów
• Okresowe awarie pobierania
• Spadanie komponentów podczas ruchu głowicy
• Niestabilny poziom próżni
• Widoczne pęknięcia rury
• Stwardnienie lub deformacja rury
• Luźne połączenie rury
• Ograniczony przepływ powietrza próżniowego
• Powtarzające się alarmy pobierania
• Zmiana wydajności próżni między cyklami

Objawy te mogą również pochodzić od dysz, filtrów, zaworów, złączek, czujników, generatorów próżni lub innych części pneumatycznych.

Dlatego przed podjęciem decyzji, który element wymaga wymiany, należy sprawdzić kompletny obwód próżniowy.

Rozwiązanie – Wymiana zużytej rury próżniowej KXF0DS4AA00

Gdy inspekcja potwierdzi degradację lub wyciek w oryginalnej rurze, jej wymiana na odpowiednią 120mm rurę próżniową głowicy KXF0DS4AA00 pomaga przywrócić połączenie pneumatyczne w głowicy montażowej.

Prawidłowo zainstalowana rura zapewnia spójne przenoszenie próżni i pozwala systemowi dysz na wykonywanie funkcji pobierania w zamierzonych warunkach pracy maszyny.

Korzyści z konserwacji

Specyfikacje

Zalecana identyfikacja

Aby zapewnić dokładny zakup, użyj pełnej identyfikacji:

Panasonic + KXF0DS4AA00 + 120mm + CM402/NPM + 3-głowicowy

Konfiguracje maszyn i głowic mogą się różnić. Kupujący powinni potwierdzić oryginalny numer części i zainstalowaną konfigurację przed złożeniem zamówienia.

Zastosowanie

Rura próżniowa głowicy KXF0DS4AA00 jest przeznaczona do systemu próżniowego w kompatybilnych zastosowaniach głowic montażowych Panasonic.

Może być używana do:

• Konserwacji głowicy montażowej
• Naprawy linii próżniowych
• Wymiany uszkodzonych rur
• Konserwacji zapobiegawczej
• Odnowienia modułu głowicy
• Zapasów części zamiennych na linii produkcyjnej
• Serwisowania używanych maszyn
• Remontu sprzętu SMT

Typowe branże produkcyjne

Ta rura próżniowa może być używana na sprzęcie montażowym działającym w środowiskach produkcyjnych, takich jak:

• Elektronika użytkowa
• Elektronika samochodowa
• Sprzęt komunikacyjny
• Elektronika przemysłowa
• Produkty LED
• Zespoły zasilaczy
• Sprzęt komputerowy
• Inteligentne urządzenia AGD
• Płyty sterujące
• Ogólny montaż PCB

Jej cel pozostaje taki sam we wszystkich tych zastosowaniach: utrzymanie ścieżki próżniowo-powietrznej wymaganej do niezawodnej obsługi komponentów.

Rola systemu próżniowego w montażu SMT

Podczas montażu dysza musi pobrać komponent z podajnika i pewnie go trzymać, podczas gdy głowica przemieszcza się w kierunku PCB.

Proces zazwyczaj zależy od kilku powiązanych komponentów:

Rura próżniowa KXF0DS4AA00 stanowi część tej ścieżki pneumatycznej.

Sama nie generuje próżni. Jej rolą jest zapewnienie odpowiedniego przejścia powietrza między powiązanymi komponentami w systemie głowicy montażowej.

Jak to działa

KXF0DS4AA00 współpracuje z systemem generowania próżni i systemem dysz maszyny.

1. Generowanie próżni

System pneumatyczny maszyny wytwarza podciśnienie, gdy rozpoczyna się cykl pobierania komponentu.

2. Przenoszenie próżni

Ciśnienie próżniowe przemieszcza się przez podłączony obwód pneumatyczny.

Rura próżniowa głowicy KXF0DS4AA00 stanowi część tej ścieżki przepływu powietrza.

3. Ssanie dyszy

Podciśnienie dociera do zespołu dyszy, generując ssanie na końcu dyszy.

4. Pobieranie komponentu

Dysza styka się z elementem elektronicznym i trzyma go siłą próżni.

5. Ruch głowicy

Głowica montażowa przemieszcza komponent w kierunku zaprogramowanej pozycji PCB.

6. Montaż komponentu

Próżnia jest zwalniana lub przełączana zgodnie z cyklem maszyny, umożliwiając zamontowanie komponentu na PCB.

7. Powtarzalna produkcja

Proces powtarza się ciągle podczas szybkiego montażu.

Ponieważ cykl odbywa się szybko i wielokrotnie, linia próżniowa musi być wolna od pęknięć, wycieków, ograniczeń i nieprawidłowych połączeń.

Dlaczego stan rury próżniowej ma znaczenie

Rura może wyglądać wizualnie akceptowalnie, a mimo to mieć niewielkie obszary starzenia lub deformacji.

Problemy mogą wystąpić, gdy:

• Ścianka rury staje się twarda
• Pojawiają się niewielkie pęknięcia w pobliżu końców
• Punkty połączeń stają się luźne
• Rura zostaje ściśnięta
• Zanieczyszczenie wewnętrzne ogranicza przepływ powietrza
• Rura jest nieprawidłowo zgięta po konserwacji

Te warunki mogą zmniejszyć wydajność przenoszenia próżni.

Z tego powodu rurę należy sprawdzać za każdym razem, gdy głowica montażowa wykazuje niewyjaśnioną niestabilność pobierania.

Jak wybrać

Wybór odpowiedniego pneumatycznego komponentu SMT wymaga więcej niż tylko sprawdzenia ogólnego wyglądu.

1. Potwierdź numer części

Wymagany numer części to:

KXF0DS4AA00

Podobne rury próżniowe mogą mieć inne wymiary lub zastosowania.

2. Potwierdź długość rury

Ta specyfikacja to:

120mm

Długość jest ważna, ponieważ nieprawidłowe rury mogą powodować niewłaściwe prowadzenie, nadmierne zginanie lub naprężenia podczas instalacji.

3. Potwierdź model maszyny

Dotyczy sprzętu:

CM402 / NPM

Zawsze sprawdzaj faktycznie zainstalowaną maszynę i konfigurację głowicy.

4. Potwierdź zastosowanie głowicy

Wymagana konfiguracja to:

3-głowicowy

Ten szczegół powinien być uwzględniony podczas wysyłania zapytania, ponieważ różne konfiguracje głowic mogą używać różnych części pneumatycznych.

5. Porównaj z oryginalną częścią

Przed zakupem porównaj:

• Numer części
• Długość rury
• Pozycja połączenia
• Prowadzenie rury
• Średnica
• Istniejący model maszyny
• Konfiguracja głowicy montażowej

Wyraźne zdjęcie oryginalnej części jest przydatne przy potwierdzaniu kompatybilności.

Informacje zalecane do zapytania

Podanie pełnych informacji może znacznie zmniejszyć błędy w identyfikacji części.

Zalecenia dotyczące konserwacji

Regularna inspekcja wizualna

Sprawdź rurę próżniową pod kątem:

• Pęknięć
• Stwardnienia
• Spłaszczenia
• Zużycia powierzchni
• Luźnych połączeń
• Nienormalnego zginania
• Zanieczyszczenia

Sprawdź punkty połączeń

Końce rur i złączki są częstymi obszarami inspekcji, ponieważ powtarzająca się konserwacja może powodować zużycie wokół pozycji połączeń.

Unikaj ostrych zgięć

Nieprawidłowe prowadzenie rury może ograniczać przepływ powietrza lub powodować przedwczesne zmęczenie mechaniczne.

Utrzymuj obwód próżniowy w czystości

Kurz, olej lub zanieczyszczenia dostające się do ścieżki pneumatycznej mogą wpływać na wydajność próżni.

Wymieniaj uszkodzone rury niezwłocznie

Jeśli potwierdzono wyciek lub degradację fizyczną, wymiana jest zazwyczaj preferowana nad tymczasową naprawą.

Referencje do rozwiązywania problemów

Nie zakładaj, że każdy problem z pobieraniem jest spowodowany przez rurę próżniową. Dokładne rozwiązywanie problemów powinno obejmować cały pneumatyczny system głowicy.

Planowanie zapasów części zamiennych

Dla fabryk obsługujących sprzęt SMT firmy Panasonic, posiadanie powszechnie używanych pneumatycznych komponentów głowicy może pomóc w zmniejszeniu opóźnień w konserwacji.

Małe komponenty pneumatyczne mogą być przydatnymi przedmiotami do przechowywania w zapasach konserwacyjnych, ponieważ wymiana może być w przeciwnym razie opóźniona w oczekiwaniu na konkretną część.

Inspekcja produktu przed wysyłką

Typowe punkty kontroli dla KXF0DS4AA00 mogą obejmować:

• Potwierdzenie numeru części
• Potwierdzenie długości
• Inspekcja wyglądu
• Stan powierzchni rury
• Stan końców połączeń
• Weryfikacja ilości
• Inspekcja opakowania

Przy zamawianiu wielu części głowicy Panasonic razem, wyraźne etykietowanie numerów części może pomóc w uproszczeniu odbioru w magazynie i zarządzania konserwacją.

FAQ

P1: Do czego służy Panasonic KXF0DS4AA00?

KXF0DS4AA00 to 120mm rura próżniowa głowicy używana w kompatybilnych zastosowaniach montażowych Panasonic CM402 i NPM z 3 głowicami. Przenosi ciśnienie próżniowe w obwodzie pneumatycznym głowicy montażowej, aby wspierać pobieranie komponentów.

P2: Czy KXF0DS4AA00 to dysza montażowa?

Nie. KXF0DS4AA00 to rura próżniowa głowicy, a nie dysza. Należy do systemu próżniowego/pneumatycznego wewnątrz zespołu głowicy montażowej.

P3: Dlaczego uszkodzoną rurę próżniową należy wymienić?

Pęknięcia, stwardnienie, deformacja lub luźne połączenia mogą powodować wyciek próżni lub ograniczenie przepływu powietrza. Może to prowadzić do słabego lub niestabilnego pobierania komponentów podczas produkcji.

P4: Jak mogę potwierdzić, czy KXF0DS4AA00 pasuje do mojej maszyny?

Potwierdź numer części KXF0DS4AA00, specyfikację 120mm, model maszyny i konfigurację 3-głowicową. Podanie wyraźnego zdjęcia oryginalnej rury i obszaru instalacji może pomóc w weryfikacji.

P5: Czy tę rurę próżniową można zamówić z innymi częściami głowicy Panasonic?

Tak. KXF0DS4AA00 może być dostarczana wraz z innymi pneumatycznymi i mechanicznymi częściami zamiennymi do głowic montażowych. Prześlij swoją kompletną listę numerów części, modele maszyn, ilości i zdjęcia referencyjne do sprawdzenia i wyceny.
