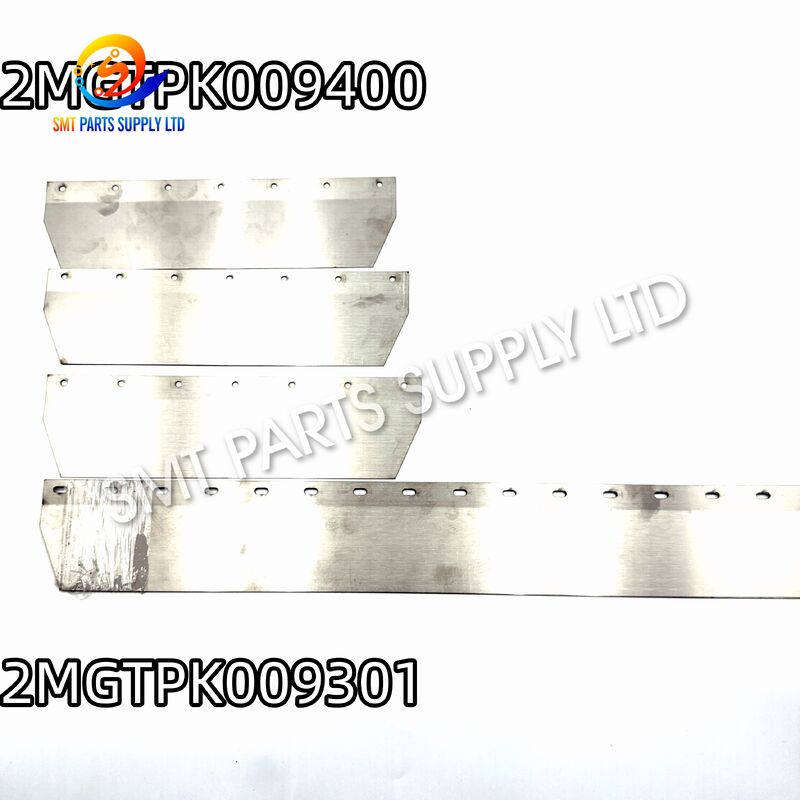

FUJI 2MGTPK009400 2MGTPK009301 Osłona BKT do montażownicy NXT III

The FUJI 2MGTPK009400 2MGTPK009301 BKT Cover to mechaniczny element zamienny stosowany w montażownicy FUJI NXT III M3 SMT, a konkretnie w obszarze jednostki przetwarzania i cięcia taśmy odpadowej. Komponent pełni funkcję ochronnego i konstrukcyjnego wspornika w mechanizmie usuwania taśmy, pomagając utrzymać odpowiednio chronione i umieszczone związane z nim elementy tnące podczas pracy maszyny.

W produkcji SMT o dużej objętości taśma nośna podajników jest stale przetwarzana po pobraniu elementów elektronicznych. System przetwarzania taśmy odpadowej musi działać płynnie, aby ciąć, prowadzić i odprowadzać pustą taśmę nośną bez zakłócania produkcji montażu. Uszkodzona, wygięta, luźna lub nieprawidłowo dopasowana osłona BKT może wpłynąć na otaczający układ mechaniczny i zwiększyć ryzyko zakłóceń taśmy.

Osłony serii 2MGTPK009400 i powiązane z nimi serie 2MGTPK009301 są zatem praktycznymi częściami konserwacyjnymi do przywracania integralności mechanicznej zespołu przetwarzania taśmy odpadowej NXT III M3.

Kluczowe informacje o produkcie

Przyczyna – Dlaczego ta część może wymagać wymiany

Mechanizm przetwarzania taśmy odpadowej maszyny typu pick-and-place działa wielokrotnie podczas produkcji. Każdy cykl podajnika generuje pustą taśmę nośną, która musi być odprowadzana z obszaru dostarczania komponentów.

Ponieważ ten obszar wykonuje ciągłe ruchy mechaniczne, otaczające osłony i wsporniki mogą stopniowo ulegać wpływowi wibracji, przypadkowych uderzeń, nieprawidłowej instalacji, obsługi konserwacyjnej lub długotrwałego naprężenia mechanicznego.

Typowe sytuacje wymagające inspekcji lub wymiany osłony BKT obejmują:

Chociaż osłona BKT nie jest elementem sterującym elektronicznym, jej prawidłowy stan mechaniczny jest ważny, ponieważ zespół przetwarzania taśmy odpadowej działa blisko ruchomych elementów tnących, prowadzących, pneumatycznych i obsługujących taśmę.

Regularna inspekcja pomaga zapobiec przekształceniu się małego problemu mechanicznego w powtarzające się przerwy w usuwaniu taśmy.

Rozwiązanie – Przywrócenie zespołu przetwarzania taśmy odpadowej

Wymiana uszkodzonej Osłony BKT FUJI NXT III M3 pomaga przywrócić oryginalny układ mechaniczny wokół mechanizmu przetwarzania taśmy odpadowej.

Prawidłowa część zamienna zapewnia odpowiednie pokrycie i utrzymuje odpowiedni luz między strukturą ochronną a pobliskimi ruchomymi elementami.

Dla zespołów konserwacyjnych szczególnie ważne jest stosowanie prawidłowego numeru części. Maszyny FUJI NXT zawierają wiele mechanicznie podobnych wsporników, osłon, płyt, prowadnic i zatrzasków. Części, które wyglądają podobnie z zewnątrz, mogą mieć różne otwory montażowe, wymiary, orientację lub zastosowania w modułach maszyn.

Z tego powodu kupujący powinni zidentyfikować istniejący numer części maszyny przed złożeniem zamówienia.

The 2MGTPK009400 i 2MGTPK009301 w odniesieniu do zainstalowanego zespołu przetwarzania taśmy odpadowej M3, aby zapewnić prawidłową konfigurację.

Zalety wymiany

• Przywraca prawidłową pozycję osłony wokół jednostki przetwarzania taśmy odpadowej.
• Pomaga chronić elementy mechaniczne związane z przecinakiem.
• Utrzymuje odpowiedni luz dla ruchu taśmy odpadowej.
• Wspiera stabilną pracę podczas ciągłej produkcji SMT.
• Zmniejsza ryzyko spowodowane uszkodzonymi lub zniekształconymi osłonami mechanicznymi.
• Zapewnia proste rozwiązanie do konserwacji maszyn.
• Pomaga technikom utrzymać oryginalną konfigurację mechaniczną.
• Nadaje się do zapasów konserwacji zapobiegawczej i napraw.

Specyfikacje

Zastosowanie

The FUJI 2MGTPK009400 2MGTPK009301 BKT Cover jest przeznaczona głównie do konserwacji jednostki przetwarzania taśmy odpadowej montażownicy FUJI NXT III M3.

Nadaje się dla producentów elektroniki, fabryk EMS, działów konserwacji SMT, odnawiaczy maszyn i dystrybutorów części zamiennych konserwujących sprzęt montażowy FUJI.

Typowe scenariusze zastosowania

Ten komponent może być szczególnie przydatny dla fabryk posiadających wiele modułów FUJI NXT III, ponieważ posiadanie mechanicznych części zamiennych może skrócić czas przestojów konserwacyjnych.

W przeciwieństwie do płyt elektronicznych lub komponentów serwo, mechaniczne osłony są czasami pomijane w planowaniu części zamiennych. Jednakże, jeśli osłona jest poważnie wygięta lub uszkodzona, tymczasowa regulacja może nie zapewnić odpowiedniego luzu wymaganego do długoterminowej produkcji.

Posiadanie odpowiedniej osłony BKT może zatem uprościć reakcję konserwacyjną.

Jak to działa

Podczas produkcji SMT komponenty elektroniczne są dostarczane do maszyny montażowej NXT III z podajników taśmowych. Po wyjęciu komponentu z kieszeni nośnej, pozostała pusta taśma nośna przechodzi przez system podajnika i obsługi odpadów.

Jednostka przetwarzania taśmy odpadowej NXT III M3 zarządza tą wyrzuconą taśmą, aby nie gromadziła się w obszarze produkcji.

Mechanizm zawiera wiele elementów mechanicznych i pneumatycznych, takich jak przecinaki, prowadnice, wsporniki, rurki, części pozycjonujące i osłony.

The BKT Cover stanowi część tej otaczającej struktury mechanicznej.

Jego rolę można zrozumieć na trzy główne sposoby:

1. Ochrona mechaniczna

Osłona tworzy fizyczną barierę wokół części mechanizmu przetwarzania. Pomaga to zmniejszyć przypadkowy kontakt z elementami wewnętrznymi podczas normalnej pracy maszyny i czynności konserwacyjnych.

2. Pozycjonowanie komponentów

Struktura wspornika jest instalowana w określonym miejscu na zespole przetwarzania taśmy odpadowej. Prawidłowe pozycjonowanie pomaga zachować zamierzony układ i luzy pobliskich komponentów.

3. Luz taśmy odpadowej

Taśma nośna odpadów potrzebuje wolnej ścieżki przez mechanizm przetwarzania. Prawidłowo zainstalowana osłona pomaga utrzymać zamierzony przestrzeń otaczającą, nie zakłócając odprowadzania taśmy.

Gdy osłona jest wygięta do wewnątrz lub nieprawidłowo zamontowana, dostępny luz może się zmienić. Może to spowodować zakłócenia mechaniczne, nietypowe hałasy lub nieregularne ruchy taśmy odpadowej.

Wymiana uszkodzonego komponentu przywraca prawidłową konfigurację fizyczną.

Dlaczego dokładność mechaniczna ma znaczenie

Maszyny FUJI NXT III są zaprojektowane do szybkiego automatycznego montażu. Niezawodna produkcja zależy nie tylko od systemów serwo, głowic montażowych, kamer, podajników i czujników, ale także od mniejszych komponentów mechanicznych.

Wspornik lub osłona o nieprawidłowej geometrii może powodować problemy trudne do zdiagnozowania, ponieważ maszyna może nadal działać, podczas gdy występują sporadyczne zakłócenia mechaniczne.

Możliwe objawy mogą obejmować:

• Taśma odpadowa nie jest płynnie odprowadzana.
• Nietypowe hałasy mechaniczne w pobliżu obszaru przecinaka.
• Wibracje osłony podczas pracy maszyny.
• Taśma czasami zaczepia o otaczające struktury.
• Widoczne wygięcie lub deformacja.
• Nieprawidłowy luz po poprzedniej konserwacji.
• Trudności z ponownym zainstalowaniem zespołu przetwarzania taśmy odpadowej.

Gdy te objawy są obecne, technicy powinni sprawdzić kompletny system mechaniczny, zamiast zakładać, że sam przecinak jest wadliwy.

Jak wybrać odpowiednią osłonę BKT

Ponieważ maszyny FUJI NXT wykorzystują różne moduły i konfiguracje mechaniczne, wybór części zamiennej tylko na podstawie wyglądu nie jest zalecany.

Przed złożeniem zamówienia postępuj zgodnie z poniższym procesem.

Krok 1 – Potwierdź serię maszyn

Sprawdź, czy sprzęt to:

Montażownica SMT FUJI NXT III

NXT I, NXT II, NXT III i inne platformy FUJI mogą używać różnych komponentów mechanicznych.

Krok 2 – Potwierdź moduł

Sprawdź, czy komponent jest wymagany dla:

Moduł NXT III M3

Moduły M3 i M6 mogą używać różnych komponentów przetwarzania taśmy odpadowej.

Krok 3 – Sprawdź numer części

Porównaj numer na istniejącym komponencie, w instrukcji konserwacji, BOM lub liście części zamiennych maszyny.

Odpowiednie numery dla tego produktu obejmują:

• 2MGTPK009400
• 2MGTPK009301

Potwierdzenie numeru części jest najpewniejszym sposobem uniknięcia zamówienia wizualnie podobnego, ale niekompatybilnego komponentu.

Krok 4 – Potwierdź obszar instalacji

Ten produkt jest powiązany z:

Jednostka przetwarzania taśmy odpadowej M3

Jeśli wymagany komponent pochodzi z innego zespołu, prześlij aktualny numer części lub wyraźne zdjęcia instalacji do potwierdzenia.

Krok 5 – Sprawdź stan fizyczny

Przed wymianą osłony sprawdź:

Zalecenia konserwacyjne

Podczas wymiany osłony BKT technicy powinni również sprawdzić otaczające komponenty w jednostce przetwarzania taśmy odpadowej.

Uszkodzona osłona mogła być spowodowana innym problemem mechanicznym, a nie normalnym zużyciem.

Sprawdź:

• Luźne śruby montażowe.
• Nieprawidłowa pozycja przecinaka.
• Nagromadzona taśma nośna.
• Wygięte elementy prowadzące.
• Obce przedmioty w obszarze taśmy odpadowej.
• Nietypowy ruch pneumatyczny.
• Nieprawidłowo zainstalowane części konserwacyjne.

Po instalacji ręcznie zweryfikuj luz mechaniczny zgodnie z procedurą konserwacji maszyny przed powrotem sprzętu do produkcji automatycznej.

System taśmy odpadowej powinien działać swobodnie, bez kontaktu nowej osłony z ruchomymi częściami.

Zalety zakupu dla zespołów konserwacji SMT

Osłona BKT FUJI 2MGTPK009400 / 2MGTPK009301 to praktyczna część zamienna dla firm eksploatujących linie produkcyjne NXT III.

Zakup oparty na dokładnym modelu maszyny i numerze części zapewnia szereg korzyści:

Dla międzynarodowych fabryk SMT, dystrybutorów i firm świadczących usługi konserwacyjne, wiele części zamiennych FUJI można również skonsolidować w jednym zapytaniu zakupowym w celu ułatwienia pozyskiwania.

FAQ

1. Do jakiej maszyny używany jest FUJI 2MGTPK009400?

FUJI 2MGTPK009400 jest używany w montażownicy FUJI NXT III M3, w szczególności w zespole przetwarzania taśmy odpadowej. Jest zidentyfikowany jako osłona BKT i powinien być potwierdzony numerem części przed wymianą.

2. Jaka jest funkcja osłony BKT?

Osłona BKT zapewnia ochronę mechaniczną i pozycjonowanie konstrukcyjne wokół mechanizmu przetwarzania taśmy odpadowej. Pomaga utrzymać odpowiedni luz wokół części związanych z przecinakiem i wspiera stabilne przetwarzanie taśmy nośnej odpadów podczas produkcji SMT.

3. Czy 2MGTPK009400 i 2MGTPK009301 są używane do tego samego obszaru maszyny?

Oba numery są powiązane z rodziną osłon BKT NXT III M3. Ponieważ części FUJI mogą mieć różne rewizje lub pozycje instalacji, kupujący powinni podać istniejący numer części lub zdjęcie komponentu przed złożeniem zamówienia.

4. Kiedy należy wymienić osłonę BKT?

Wymiana jest zalecana, gdy osłona jest wygięta, uszkodzona, luźna, zdeformowana, brakująca lub powoduje zakłócenia w mechanizmie taśmy odpadowej. Należy również sprawdzić otaczający przecinak, prowadnice, śruby montażowe i ścieżkę taśmy odpadowej.

5. Jakie informacje należy podać przed złożeniem zapytania o wycenę?

Proszę podać model maszyny FUJI, typ modułu, wymagany numer części, ilość i najlepiej zdjęcie istniejącego komponentu. Te informacje pozwalają na szybsze sprawdzenie kompatybilności i zmniejszają możliwość zamówienia niewłaściwej części mechanicznej.

Skontaktuj się z nami

Potrzebujesz wyceny dla Osłony BKT FUJI 2MGTPK009400 lub 2MGTPK009301 NXT III M3?

Wyślij nam swój numer części, model maszyny, wymaganą ilość i zdjęcie produktu. Pomożemy potwierdzić prawidłową specyfikację przed wyceną.

Dostarczamy części zamienne do maszyn SMT do celów konserwacji produkcji, wymiany i napraw. Wiele części FUJI NXT można połączyć w jednym zapytaniu w celu ułatwienia zakupu.

Wyślij zapytanie już dziś, aby uzyskać informacje o cenie, dostępności, potwierdzeniu kompatybilnej części i opcjach wysyłki.
