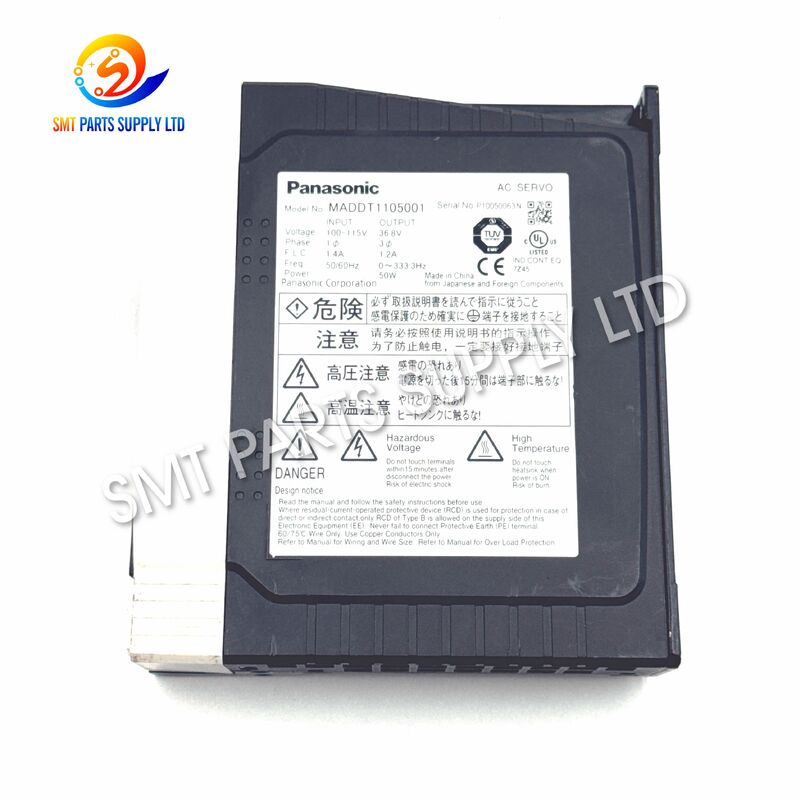

Panasonic MADDT1105001 serwo sterownik o osi Z jest przeznaczony do zastosowań w zakresie sterowania ruchem w maszynach pick-and-place SMT Samsung i Hanwha SM320 i SM321.Jest powszechnie identyfikowany pod numerem części SamsungJ3153053Ai alternatywne odniesienieEP06-900142.

Opiera się na serwoplatformie Panasonic MINAS A4 i kontroluje precyzyjne pionowe ruchy głowy podczas odbierania i umieszczania komponentów.Dokładny ruch osi Z jest ważny dla prawidłowej wysokości dyszy, stabilne obsługiwanie komponentów, powtarzalne umieszczanie i niezawodne szybkie montaż PCB.

W przypadku tej aplikacji maszyny Samsung i Hanwha, kierowca jest powiązany zKonfiguracja serwomotora o mocy 30 WJest odpowiedni dla fabryk SMT, firm zajmujących się naprawą sprzętu, działów konserwacji produkcji, odnowicieli używanych maszyn,dystrybutorzy części zamiennych wymagających kompatybilnej wymiany serwokomitrowej dla istniejącego sprzętu SM320 lub SM321.

Przyczyna

W przypadku usterek serwowizorów może dojść do poważnych zakłóceń w produkcji SMT, ponieważ głowica rozmieszczalna zależy od dokładnego ruchu pionowego sterowanego serwo.

Do najczęstszych przyczyn problemów z serwoami osi Z należą:

Starzenie się elektronicznych komponentów

Maszyny SM320 i SM321 są powszechnie stosowane w fabrykach elektroniki od wielu lat.i inne elementy elektroniczne mogą stopniowo się pogarszać po długotrwałej ciągłej pracy.

Mechanical Resistance

W przypadku wystąpienia nadmiernego tarcia, zanieczyszczenia, zużycia łożysk lub problemów z smarem mechanizm osi Z przenosi się dodatkowe obciążenie na silnik i serwowizor.

Może to doprowadzić do przeciążenia alarmów lub niestabilnego ruchu.

Wady kodera lub kabla

Uszkodzone kable kodujące, luźne złącza, zły kontakt lub zepsuty przewód mogą wytwarzać nieprawidłowe sygnały pozycjonowania i uruchamiać alarm maszyny.

Niestabilne zasilanie

Zmiany napięcia, nieprawidłowe uziemienie, hałas elektryczny i przerwy w zasilaniu mogą mieć wpływ na niezawodność serwotrażnika.

Nieprawidłowe parametry

Wymienny serwowizor może nie działać prawidłowo, jeśli parametry specyficzne dla maszyny są nieprawidłowe lub niekompletne.

Akumulacja ciepła

Słabe wentylacje w kabinie elektrycznej mogą zwiększyć temperaturę pracy i skrócić żywotność elementów elektronicznych.

Rozwiązanie

W przypadku potwierdzenia nieprawidłowości istniejącego serwotrajnera osi Z, jego wymiana na odpowiedni model może pomóc w szybkim przywróceniu pracy maszyny.

Zalecana sekwencja identyfikacji jest następująca:

MADDT1105001 - MADDT1105 - J3153053A - EP06-900142 - SM320 / SM321 Oś Z

Wykorzystanie kilku dopasowanych referencji zmniejsza ryzyko zakupu niewłaściwego serwo sterownika.

Przed złożeniem zamówienia należy potwierdzić:

Przed złożeniem zamówienia zaleca się wyraźne zdjęcie istniejącej etykiety serwo sterownika.

Specyfikacje

Porównanie zastosowań serii MADDT1105

Różne serwo sterowniki mogą być zainstalowane w tym samym montażu SMT. Podobny wygląd nie oznacza, że sterowniki są wymienialne.

Zawsze wybierz kierowcę zgodnie z oryginalnym modelem, numerem części Samsung, pozycją maszyny i specyfikacją elektryczną.

Zastosowanie

MADDT1105001 serwo sterownik jest stosowany w zautomatyzowanym sprzęcie do umieszczania SMT wymagającym dokładnego ruchu pionowego głowy.

Typowe zastosowania obejmują:

Samsung SM320 SMT Mounter

SM320 wykorzystuje wiele osi serwo do wykonywania szybkiego umieszczania komponentów.

Samsung SM321 SMT Mounter

SM321 opiera się również na serwokontrolowanym ruchu głowy do powtarzalnego montażu płyt PCB.

Sprzęt Samsung wspierany przez Hanwha

Sprzęt Samsung Techwin SMT później został powiązany z Hanwha Precision Machinery.

Produkcja zespołów PCB

Do odpowiednich branż należą:

• Elektronika użytkowa.
• Elektronika samochodowa.
• Produkcja diod LED.
• Przemysłowe deski sterujące.
• Sprzęt komunikacyjny.
• Produkcja zasilania.
• Produkcja elektroniki kontraktowej.
• Elektronika komputerowa.
• Odnawianie sprzętu SMT.
• Operacje konserwacji części zamiennych.

Jak to działa

Serwo sterownik pełni funkcję interfejsu sterującego pomiędzy sterownikiem maszyny SMT a serwomotorem.

Krok 1: Rozkaz ruchu

Sterownik maszyny określa, jak daleko i jak szybko głowica ustawienia powinna poruszać się pionowo.

Krok 2: Przetwarzanie sterowników

MADDT1105001 otrzymuje polecenie i oblicza wymaganą moc silnika.

Krok 3: Ruch motoryczny

Kierowca dostarcza kontrolowaną energię elektryczną do serwomotora, przesuwając oś Z w kierunku zaprogramowanej pozycji.

Krok 4: Odpowiedź kodera

Koder silnika wysyła informacje o pozycji w czasie rzeczywistym do serwo systemu.

Krok 5: Dostosowanie w zamkniętej pętli

Kierowca ciągle porównuje polecane ruchy z rzeczywistą pozycją ruchu.

Wszelkie różnice pozycji są automatycznie skorygowane.

Krok 6: Wypełnienie pozycji

Po osiągnięciu pozycji docelowej serwowy system stabilizuje oś i przygotowuje się do następnego ruchu podnoszenia lub umieszczania.

Działanie w osi Z podczas umieszczenia SMT

Typowy cykl rozmieszczenia obejmuje:

1. Głowa rozmieszczalna przesuwa się nad podkładką.
2. Oś Z obniża dyszę.
3. Dźwignia dotyka lub zbliża się do części.
4. Vakuum odbiera element.
5. Oś Z podnosi głowę.
6. Komponent jest sprawdzany przez system widzenia.
7. Głowa porusza się w kierunku pozycji umieszczenia PCB.
8. Oś Z obniża komponent.
9. Składnik umieszczany jest na PCB.
10. Głowa podnosi się i zaczyna kolejny cykl.

Ponieważ ruchy te występują wielokrotnie przy dużych prędkościach, odpowiedź serwo i stabilność pozycji są ważne dla efektywności produkcji.

Typowe objawy winy

Jak wybrać

Wybór prawidłowego serwo sterownika jest szczególnie ważny, ponieważ sterowniki Panasonic MINAS A4 o podobnych obudowach mogą mieć różne wartości elektryczne i funkcje maszyny.

1Potwierdź kompletny model.

Sprawdź, czy oryginalna jednostka pokazuje:

MADDT1105001

lub nazwy podstawy:

MADDT1105

2. Potwierdź numer części Samsung

Wymagane odniesienie do niniejszego wniosku brzmi:

J3153053A

3. Potwierdź referencję EP

Sprawdź, czy dokumentacja konserwacyjna zawiera:

EP06-900142

4Potwierdź maszyny.

Sprawdź, czy kierowca jest wymagany do:

Samsung SM320

lub

Samsung / Hanwha SM321

5- Potwierdź oś.

Wniosek należy określić jako:

Serwo sterownik osi Z

6Porównaj etykietę kierowcy.

Przed instalacją porównaj napięcie, model, złącza i informacje identyfikacyjne.

7Sprawdź istniejącą wadę.

Alarm serwo nie zawsze oznacza, że sam kierowca nie działa.

Sprawdź:

• Serwo silnik.
• Kabel szyfrujący.
• Kabel silnikowy.
• Mechaniczny mechanizm osi Z.
• Zasilanie.
• Złącza.
• Parametry maszyny.

8Wyślij zdjęcie.

Podanie zdjęcia oryginalnej etykiety kierowcy jest jednym z najszybszych sposobów potwierdzenia zgodności.

Dlaczego należy poprawić porównania?

Niewłaściwy wybór kierowcy może spowodować:

• Alarmy serwo.
• Błędy w sterowaniu silnikiem.
• Niewłaściwy ruch.
• Niezgodność parametrów.
• Przerwanie produkcji.
• Niezgodność z podłączaczami.
• Uszkodzenie elektryczne.
• Opóźnienia w instalacji.

Z tego względu nie należy wybierać tylko na podstawie wyglądu.

Zalecenia dotyczące utrzymania

Regularna konserwacja może przyczynić się do wydłużenia czasu użytkowania serwo układu.

Zalecane kontrole obejmują:

Zalety

Dokładna kontrola osi Z

Wspiera precyzyjne pionowe pozycjonowanie głowy podczas odbierania i umieszczania komponentów.

Wielokrotne numery odniesienia

MADDT1105001, MADDT1105, J3153053A i EP06-900142 upraszczają identyfikację części.

SM320 i SM321 Wniosek

Odpowiedni do konserwacji szeroko stosowanych montaży Samsung i Hanwha SMT.

Technologia serwo MINAS A4

Zapewnia stabilną kontrolę ruchu przemysłowego odpowiednią do powtarzających się zastosowań SMT.

Zmniejszenie czasu przerwy w obsłudze

Prawidłowo dopasowany zamiennik może pomóc przywrócić maszynowi sprawne działanie.

Korzystna, kluczowa rezerwa

Idealne dla fabryk obsługujących wiele maszyn SM320 lub SM321 i utrzymujących strategiczne zapasy części zamiennych.

Częste pytania

Czy Panasonic MADDT1105001 jest stosowany w maszynach Samsung SM320 i SM321?

Tak, MADDT1105001 jest powiązany z serwo-systemami Samsung i Hanwha SM320 i SM321 i jest powszechnie połączony z J3153053A i EP06-900142 dla zastosowań o osi Z.

Czy J3153053A to serwo sterownik 30W?

Tak, dla aplikacji specyficznej dla maszyny Samsung, J3153053A z MADDT1105 jest identyfikowany jako konfiguracja serwotrażnika 30W.

Czy MADDT1205001 może bezpośrednio zastąpić MADDT1105001?

Nie zaleca się bezpośredniej wymiany bez weryfikacji. Różne modele sterowników mogą mieć różne wartości mocy, specyfikacje napięcia, przydziały maszyny, złącza i parametry serwo.

P4. Jakie informacje należy podać przed złożeniem zamówienia?

Proszę podać model maszyny, oryginalny model sterownika Panasonic, numer części Samsung, lokalizację osi, wymaganą ilość oraz jasne zdjęcie oryginalnej etykiety sterownika.

Czy alarm osi Z może być spowodowany przez coś innego niż serwoper?

Uderzenia silnika, kable kodujące, opór mechaniczny, uszkodzone złącza, niestabilny zasilanie, czujniki i nieprawidłowe parametry maszyny mogą również powodować alarmy serwo.

Skontaktuj się z nami

W celu szybkiego dopasowania produktów i oferty proszę podać:

• Model maszyny.
• Model kierowcy.
• Numer części Samsung.
• Numer części alternatywnej.
• Pozycja osi.
• Wymagana ilość.
• Zdjęcie na etykiecie kierowcy.
• Kraj docelowy.

Możemy pomóc zweryfikować wymagany model przed cytowaniem i pomóc w dopasowaniu odpowiednich części zamiennych SMT do sprzętu rozmieszczania Samsung i Hanwha.
