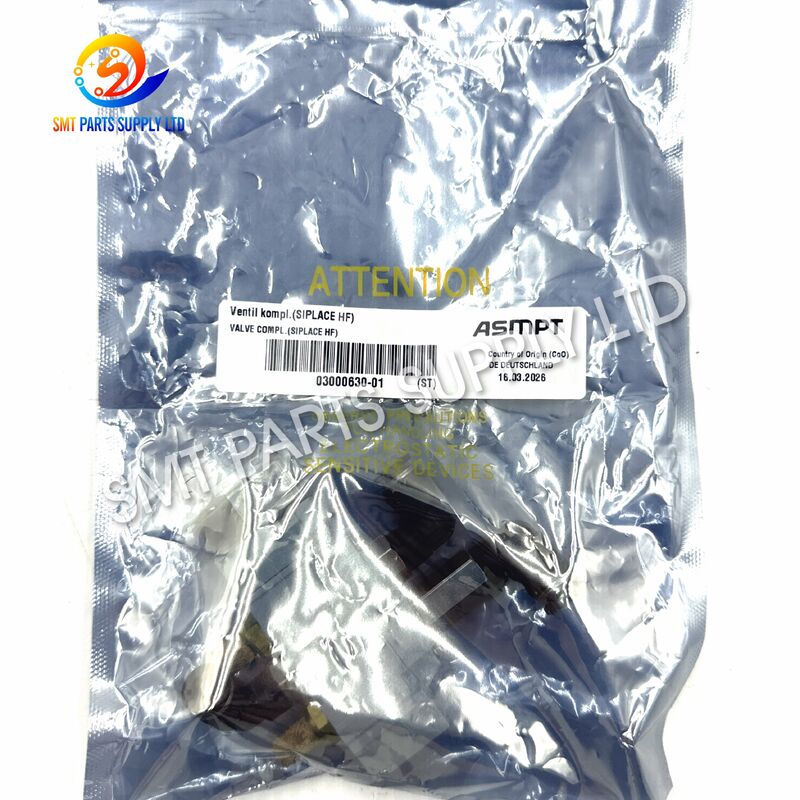

ASMPT 03000630-01 SMC SY5120-5LOU-01 Zespół zaworu elektromagnetycznego 24VDC

Zespół elektrozaworu ASMPT 03000630-01 SMC SY5120-5LOU-01 jest przeznaczony do pneumatycznego sterowania kierunkiem w kompatybilnych konfiguracjach maszyn ASMPT i SIPLACE SMT. Przekształca polecenie elektryczne 24 V prądu stałego z układu sterowania maszyny na kontrolowane przełączanie sprężonego powietrza, umożliwiając podłączonemu mechanizmowi pneumatycznemu wysuwanie, cofanie, zwalnianie, zaciskanie, ustawianie lub powrót zgodnie z zaprogramowaną sekwencją produkcyjną.

Konfiguracja SY5120 należy do rodziny SMC SY5000 i wykorzystuje pięcioportową, dwupozycyjną strukturę z jedną cewką. Kod modelu identyfikuje standardową cewkę 24 VDC, złącze wtykowe typu L dostarczane bez odpowiedniego złącza, zintegrowany wskaźnik i funkcje tłumienia przepięć oraz porty robocze A i B 1/8 cala.

Zawór ten jest odpowiedni dla fabryk SMT, firm serwisujących sprzęt, odnawiaczy maszyn, działów konserwacji i dystrybutorów przemysłowych części zamiennych. Ponieważ zewnętrznie podobne zawory mogą różnić się napięciem, rozmiarem przyłącza, wejściem elektrycznym, gwintem, konstrukcją pilota, sterowaniem ręcznym i akcesoriami, przed złożeniem zamówienia należy zawsze sprawdzić kompletną oryginalną etykietę.

Maszyna do układania SMT zależy od stabilnego sterowania pneumatycznego, aby wykonać powtarzające się czynności mechaniczne. Każdy ruch sterowany powietrzem musi nastąpić we właściwym czasie i osiągnąć wymagane położenie, zanim maszyna będzie kontynuować zaprogramowaną sekwencję.

Po dłuższej eksploatacji zawór może ulec zanieczyszczeniu, zużyciu cewki, uszkodzeniu złącza, zużyciu wewnętrznego uszczelnienia, ograniczonemu przepływowi spalin lub niestabilnemu ruchowi suwaka. Warunki te mogą zmniejszyć szybkość reakcji i prowadzić do sporadycznych usterek maszyny.

Oficjalne wytyczne operacyjne zalecają przygotowanie czystego powietrza, łącznie z zamontowaniem przed nim filtra powietrza z filtracją 5 μm lub drobniejszą. Nadmierny drenaż należy kontrolować za pomocą odpowiedniego sprzętu do suszenia lub oddzielania wody.

Alarm maszyny nie potwierdza automatycznie, że zawór jest uszkodzony. Należy również sprawdzić wyjście sterownika, złącze, kabel, zasilanie powietrzem, regulator, filtr, rurkę, czujnik, siłownik, tłumik wydechu i zespół mechaniczny.

Ustrukturyzowana inspekcja pomaga zespołom konserwacyjnym zidentyfikować rzeczywistą usterkę i uniknąć niepotrzebnej wymiany części.

Dwa zawory mogą wyglądać niemal identycznie, mając jednocześnie różne charakterystyki działania.

Oficjalne dane konfiguracyjne SY5000 identyfikują serię, dwupozycyjne, pojedyncze uruchamianie, napięcie 24 V DC, wejście elektryczne LO, tłumik światła i przepięć typu U oraz specyfikację portu roboczego 1/8 cala.

Rodzina produktów SY5000 jest przeznaczona do zastosowań w powietrzu, w zakresie temperatur otoczenia i cieczy od -10°C do 50°C bez zamarzania i w konfiguracjach o ciśnieniu znamionowym do 0,7 MPa.

Poniższe porównanie pomaga rozróżnić popularne rodziny napędów SY5000. Należy jeszcze sprawdzić pełny przyrostek, ponieważ napięcie, rodzaj wtyczki, tłumik, port, gwint i opcje mogą się różnić.

Zespół zaworu służy do sterowania kierunkiem sprężonego powietrza w kompatybilnych systemach maszyn umieszczających SMT. Otrzymuje polecenie elektryczne i steruje ścieżką powietrza podłączoną do siłownika pneumatycznego lub mechanizmu maszyny.

W zależności od zainstalowanego obwodu pneumatycznego zawór może sterować:

Dokładne działanie części o numerze 03000630-01 należy potwierdzić na podstawie pozycji instalacji maszyny, schematu pneumatycznego, protokołu serwisowego lub usuniętego komponentu.

Zawór ma pięć głównych ścieżek pneumatycznych.

Gdy cewka nie jest zasilana, zawór pozostaje w swoim normalnym położeniu. Wewnętrzna szpula łączy port zasilania ciśnieniem z jednym portem siłownika, podczas gdy przeciwny port siłownika jest podłączony do wylotu.

Podłączony mechanizm pneumatyczny pozostaje zatem w swoim normalnym położeniu maszyny lub powraca do niego.

Gdy sterownik dostarcza napięcie 24VDC:

1. Cewka elektromagnetyczna wytwarza pole magnetyczne.
2. Mechanizm pilota zmienia stan.
3. Ciśnienie pilota porusza główną szpulę.
4. Przełącznik wewnętrznych kanałów powietrznych.
5. Powietrze nawiewane przepływa do przeciwległego portu roboczego.
6. Z drugiej komory siłownika usuwane jest powietrze.
7. Podłączony mechanizm zmienia położenie.

Po usunięciu polecenia elektrycznego:

1. Prąd cewki zatrzymuje się.
2. Pole magnetyczne zanika.
3. Powraca część pilotażowa.
4. Główna szpula powraca do swojej normalnej pozycji.
5. Ścieżki nawiewu i wywiewu wracają do pierwotnego stanu.
6. Siłownik kończy ruch powrotny.

Lampka kontrolna pomaga personelowi konserwacyjnemu sprawdzić, czy elektromagnes otrzymuje polecenie elektryczne.

Tłumik przepięć pomaga zmniejszyć skok napięcia powstający, gdy cewka jest wyłączona. Konfiguracja U jest identyfikowana jako wyposażona w światło, niepolarna jednostka tłumiąca przepięcia.

Podświetlony wskaźnik nie gwarantuje prawidłowego przełączania powietrza. Niewystarczające ciśnienie powietrza, zanieczyszczenia wewnętrzne, zablokowany wylot, uszkodzone przewody lub przeszkody mechaniczne mogą w dalszym ciągu uniemożliwiać ruch siłownika.

Przed demontażem oryginalnego zaworu:

• Zatrzymaj maszynę, stosując zatwierdzoną procedurę wyłączania.
• W razie potrzeby odłączyć lub odizolować zasilanie elektryczne.
• Zamknąć dopływ sprężonego powietrza.
• Uwolnij zmagazynowane ciśnienie powietrza.
• Upewnij się, że podłączone mechanizmy nie mogą się nieoczekiwanie poruszyć.
• Sfotografuj oryginalne okablowanie i rurki.
• Oznacz każdą rurkę powietrzną przed odłączeniem.
• Zapisz całą etykietę zaworu.
• Sprawdź kierunek montażu i pozycję montażową.
• Chronić porty zamienne przed kurzem.

Użycie ręcznego sterowania umożliwia natychmiastowe uruchomienie podłączonego sprzętu. Personel powinien potwierdzić, że ruch jest bezpieczny przed jego użyciem. Po wymianie zaworu należy kontrolować zmagazynowane sprężone powietrze i podjąć środki zapobiegające nagłemu ruchowi siłownika.

Nie:

• Zastosuj nieprawidłowe napięcie cewki.
• Zawór należy zainstalować, gdy obwód znajduje się pod ciśnieniem.
• Zablokuj otwory wylotowe.
• Pozwól, aby nadmiar taśmy uszczelniającej dostał się do zaworu.
• Zamień lampy A i B bez sprawdzania obwodu.
• Pociągnij wtyczkę za przewody.
• Obsługiwać uszkodzone przewody lub złączki.
• Pozostaw włączone ręczne sterowanie blokowaniem.
• Zmodyfikuj cewkę lub korpus zaworu.
• Wznów automatyczną produkcję przed przetestowaniem mechanizmu.

Oficjalne wytyczne wskazują, że długie, ciągłe zasilanie może zwiększyć temperaturę cewki i może mieć wpływ na zawór lub pobliskie wyposażenie. Jeżeli nieuniknione jest przedłużone zasilanie, należy rozważyć odpowiednie zarządzanie ciepłem.

Proszę podać:

1. Pełne zdjęcie zamontowanego zaworu.
2. Zdjęcie ze zbliżeniem całej etykiety zaworu.
3. Zdjęcie urządzenia o numerze części 03000630-01.
4. Zdjęcie wtyczki elektrycznej.
5. Zdjęcie przedstawiające wszystkie przewody pneumatyczne.
6. Zdjęcie pozycji montażowej.
7. Zdjęcie tabliczki znamionowej maszyny, jeśli jest dostępne.

Zaworu nie należy wybierać tylko dlatego, że:

• Kolor korpusu podobny.
• Rozmiar fizyczny wydaje się identyczny.
• Pierwsza część modelu jest taka sama.
• Kształt złącza wygląda podobnie.
• Złączkę można wkręcić w port.
• Zdjęcie produktu dostępne w internecie przypomina zamontowany zawór.

Niewielka różnica w przyrostku może zmienić napięcie, typ wtyczki, tłumik, gwint, konstrukcję pilota lub zachowanie robocze.

Przed wysyłką można przeprowadzić następujące kontrole zgodnie z podanym stanem i uzgodnionymi wymaganiami zamówienia.

Wymagania dotyczące testów funkcjonalnych należy uzgodnić przed potwierdzeniem zamówienia, ponieważ niezbędne mocowania i procedury testowania mogą się różnić.

Nie. Kompatybilność zależy od konfiguracji maszyny i zainstalowanego obwodu pneumatycznego. Przed złożeniem zamówienia proszę potwierdzić model maszyny, wypełnić oryginalną etykietę, numer części, napięcie, wtyczkę, rozmieszczenie portów, mocowania i pozycję montażową.

Kod modelu identyfikuje standardową cewkę 24 V DC. Wydajność maszyny powinna zostać zmierzona i potwierdzona przed instalacją, aby zapobiec nieprawidłowemu działaniu lub uszkodzeniu elektrycznemu.

Kod LO identyfikuje wejście wtykowe typu L bez odpowiedniego złącza. Potwierdź, czy zamówienie wymaga samego zaworu, oddzielnego złącza, przewodów doprowadzających, złączek, czy też kompletnego zespołu specyficznego dla maszyny.

Nie automatycznie. Inne modele SY5000 mogą mieć inną charakterystykę uruchamiania, napięcia, złącza, portu, gwintu, pilota lub położenia neutralnego. Kompletny model i wymagania dotyczące sterowania maszyną muszą być zgodne.

Proszę podać wymaganą ilość, numer części urządzenia, kompletny model zaworu, model maszyny, zdjęcia wyraźnych etykiet, zdjęcie złączy, zdjęcie instalacji, żądany stan, kraj dostawy i przewidywaną datę dostawy.

Skontaktuj się z naszym zespołem sprzedaży, aby uzyskać informacje o dostępności, potwierdzeniu zgodności, czasie realizacji, cenach, opakowaniu i wysyłce międzynarodowej.

Aby otrzymać szybką i dokładną wycenę, prosimy o dołączenie:

• Nazwa produktu.
• Numer części 03000630-01.
• Model zaworu SY5120-5LOU-01.
• Model maszyny i numer seryjny.
• Wymagana ilość.
• Wyraźne zdjęcia oryginalnego zaworu.
• Zdjęcia złącza i portu pneumatycznego.
• Żądany stan produktu.
• Kraj dostawy.
• Wymagany termin dostawy.

Czekamy na zapytania od fabryk SMT, firm zajmujących się konserwacją sprzętu, odnawiaczy maszyn, dystrybutorów przemysłowych i producentów elektroniki w Europie, Ameryce Północnej, Azji Południowo-Wschodniej i na innych rynkach międzynarodowych.
