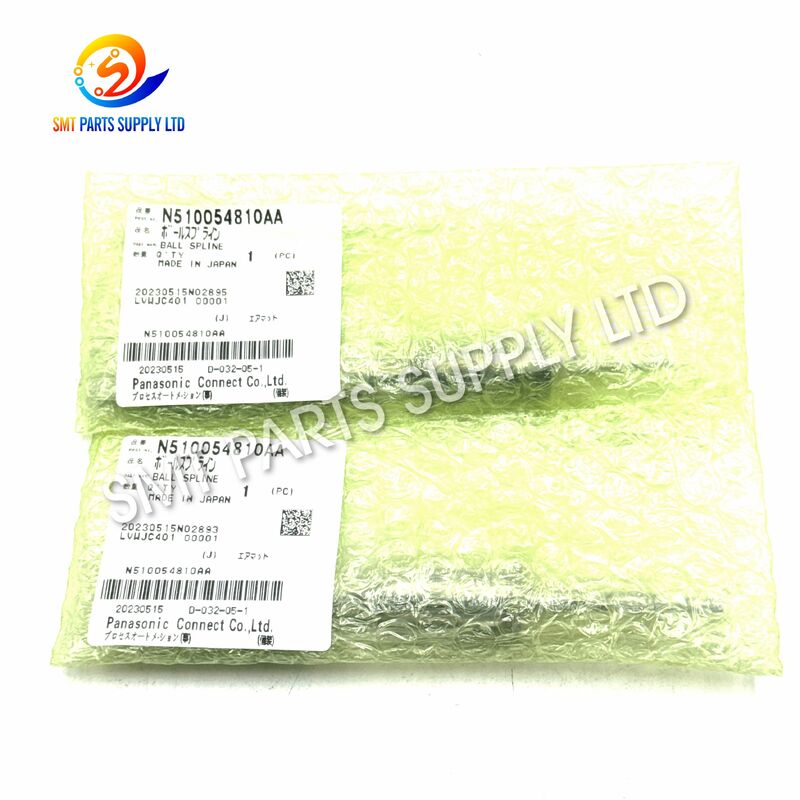

Panasonic N510054810AA H8 Wypust kulowy do CM402 CM602

W sprawiePanasonic N510054810AA N510002505AA H8 Głowa kulkajest precyzyjnym elementem mechanicznego sterowania zaprojektowanym do zgodnościZestawy głowicy maszyny H8 do zbierania i umieszczania CM402 i CM602 SMTJego podstawową funkcją jest kierowanie płynnym i precyzyjnie kontrolowanym ruchem liniowym wewnątrz głowicy rozmieszczania, pomagając jednocześnie ograniczyć niepożądane rozgrywki radialne lub rotacyjne.

Podczas produkcji SMT dużych prędkości głowica rozmieszczająca wykonuje ciągłe cykle odbierania, przenoszenia, pozycjonowania i montażu.Stabilne kierowanie mechaniczne jest zatem niezbędne do utrzymania stałego ruchu głowy- zużyte, zanieczyszczone, uszkodzone lub luźne spline kulkowe mogą przyczyniać się do nieprawidłowego oporu ruchu, drgań mechanicznych, wolności głowy lub niestabilności pozycji.

Ten H8 Head Ball Spline nadaje się do konserwacji maszyny, odbudowy głowicy, serwisowania zapobiegawczego i wymiany zużytych mechanicznych elementów ruchu.nabywcy powinni potwierdzić istniejący numer części, konfiguracja głowicy H8 i model maszyny przed zamówieniem.

Głowa H8 działa nieprzerwanie przy powtarzającym się przyspieszeniu, opóźnieniu, ruchu pionowym i obciążeniu mechanicznym.zęby kulkowe mogą stopniowo doświadczać zużycia.

1. Długotrwałe zużycie mechaniczne

Powtarzające się ruchy pomiędzy wałkiem szpilkowym a wewnętrznymi elementami walcowania mogą stopniowo zmieniać pierwotną otwartość mechaniczną.

Wraz ze wzrostem zużycia mechanizm głowy może ulec nieprawidłowej luźni lub nieregularnym ruchom.

2Niewystarczające smarowanie

Precyzyjne części o ruchu liniowym wymagają odpowiedniego stanu smarowania.

Niewystarczające smarowanie może zwiększyć tarcie, tworzyć dodatkowy opór i przyspieszyć zużycie powierzchni kontaktowych z splinem.

3Pył i zanieczyszczenie

Środowiska produkcyjne SMT mogą zawierać drobny pył, pozostałości tłuszczu, pozostałości składników lub inne zanieczyszczenia.

Obce materiały wchodzące do ruchomego obszaru mogą zakłócać płynne krążenie kuli i poruszanie się głowy.

4/ Zderzenie głowy

Zderzenie dyszy, kontakt z PCB, zakłócenie zasilacza lub przypadkowy uderzenie mechaniczne mogą przesyłać wstrząsy przez zespół głowicy.

Silny uderzenie może mieć wpływ na ustawienie linii splinku kuli lub uszkodzić powiązane elementy mechaniczne.

5Nieprawidłowa konserwacja

Niewłaściwe rozbieranie, siła montażu, niewłaściwe ustawienie lub nieodpowiednie smarowanie podczas serwisowania głowy mogą zmniejszyć żywotność splinów kulkowych.

6. Wysokie godziny pracy

Maszyny pracujące w trybie ciągłym w produkcji dużych objętości naturalnie gromadzą dużą liczbę cykli umieszczania.

W przypadku starszych maszyn CM402 i CM602 części głowicy mechanicznej należy regularnie sprawdzać w ramach konserwacji zapobiegawczej.

Objawy te mogą również wynikać z łożysk, wałów, silników, czujników, uchwytów dyszy, kalibracji lub innych komponentów głowicy.

Zastąpienie zużytych kołnierzyków H8 przez odpowiednio dopasowany element może pomóc przywrócić kontrolowany ruch mechaniczny w głowicy.

Zalecane procedury konserwacji obejmują:

Krok 1 ️ Sprawdź ruch głowy

Sprawdź, czy ruch głowy H8 przebiega płynnie przez normalny układ.

Krok 2  Sprawdź dopuszczalność mechaniczną

Sprawdź, czy nie występują nieprawidłowe ruchy boczne, luźność obrotowa, wibracje lub niespójny opór.

Krok 3  Sprawdź stan smarowania

Należy sprawdzić, czy spline i powiązane z nim precyzyjne elementy zostały utrzymane przy odpowiednim smarowaniu.

Krok 4 Sprawdź powiązane elementy

Należy również sprawdzić łożyska, wały, uchwyty, elementy montażowe, sprężyny i części napędowe.

Krok 5 Potwierdzenie oryginalnego numeru części

Porównanie usuniętego elementu zN510054810AAa takżeN510002505AAreferencje przed zamówieniem.

Krok 6 - Właściwe zainstalowanie

Instalacja powinna być wykonywana przez techników znających obsługę głowicy rozmieszczania SMT oraz precyzyjne zespoły mechaniczne.

Krok 7  Badanie i kalibracja

Po wymianie należy zweryfikować płynność ruchu, kalibrację maszyny, działanie dyszy i wydajność próbnej instalacji przed ponownym uruchomieniem maszyny do normalnej produkcji.

Uwaga:N510054810AA i N510002505AA należy potwierdzić w porównaniu z oryginalnym zainstalowanym elementem.Nie należy zakładać wymiany wyłącznie na podstawie modelu maszyny, ponieważ zmiany maszyny i konfiguracja głowicy mogą się różnić..

N510054810AA / N510002505AA H8 Head Ball Spline jest głównie stosowany do utrzymania sprzętu wysokiej prędkości SMT.

CM402 Utrzymanie głowy

Odpowiednie do obsługi kompatybilnych głowic do umieszczania CM402 H8, w przypadku gdy zidentyfikowano nadmierną zabawę, trudne przejazdy, zanieczyszczenie lub zużycie.

CM602 Utrzymanie głowy

Używane w kompatybilnych konfiguracjach głowicy CM602 po potwierdzeniu oryginalnego numeru części i specyfikacji głowicy H8.

Odbudowa kierownictwa zatrudnienia

Profesjonalne firmy obsługujące SMT mogą korzystać z spline kulkowej przy odbudowie głów umieszczających, które wymagają przywrócenia precyzyjnego ruchu mechanicznego.

Utrzymanie zapobiegawcze

W przypadku maszyn o dużych godzinach pracy inspekcja splinów kulkowych może być włączona do zaplanowanych programów konserwacji głowy.

Typowe branże

Spline kulkowe to precyzyjny komponent z ruchem liniowym zaprojektowany w celu umożliwienia płynnego ruchu osiowego przy jednoczesnym kontrolowaniu niechcianej rotacji względnej i ruchu bocznego.

W środku mechanizmu głowicy H8 splin kulkowy kieruje ruchomą sekcją wzdłuż określonej ścieżki liniowej.

Sekwencja działania

1Maszyna wysyła polecenie ruchu.

System sterowania określa pozycję wymaganą do następnej operacji odbioru lub umieszczenia.

2Mechanizm napędu głowy generuje ruch.

Silnik i powiązane z nim elementy skrzyni biegów poruszają mechanizmem głowicy.

3/Bola spline kieruje ruchomą sekcją.

Spline utrzymuje kontrolowany ruch osiowy i pomaga utrzymać ustawienie mechanizmu.

4Elementy walczące zmniejszają tarcie.

Wewnętrzna struktura kuli pozwala na powtarzające się ruchy z mniejszym oporem niż prosty przewodnik przesuwny.

5Dźwignia osiąga wymaganą pozycję.

Stabilne mechaniczne kierowanie umożliwia powtarzalny ruch podnoszenia i umieszczania.

Uproszczony proces operacyjny SMT jest następujący:

Odbiór części → Ruch głowy → Rozpoznanie → Pozycjonowanie PCB → Umieszczenie części → Powrót głowy

Podczas ciągłej produkcji cykl ten powtarza się tysiące razy.

Prawidłowe dopasowanie jest ważne, ponieważ precyzyjne komponenty głowicy SMT mogą wyglądać podobnie, ale mają różne specyfikacje mechaniczne.

1Potwierdź numer części.

Sprawdź, czy istniejący element jest oznaczony jako:

• N510054810AA
• N510002505AA

Nie zaleca się zamawiania tylko na podstawie wyglądu.

2Potwierdź maszyny.

Sprawdź, czy maszyna jest:

• CM402
• CM602

3/ Potwierdź konfigurację głowy H8

Produkt przeznaczony jest do stosowania zWykorzystanie głowy H8Inne typy głowic do rozmieszczania mogą używać różnych zespołów spline.

4. Porównaj oryginalny komponent

Jeżeli identyfikacja jest niepewna, należy dostarczyć zdjęcia pokazujące:

• Całkowity spline kulkowy
• Obie końce wału
• Pozycja instalacji
• Istniejące oznakowania
• Powiązane zestawy głowicy

5/ Diagnozuj przed wymianą

6. Sprawdź powiązane części głowy

Przy odbudowie starszej głowicy H8 zaleca się jednocześnie sprawdzanie innych elementów zużycia.

W ten sposób można skrócić czas przerwy maszyny powtarzanego przez wymianę tylko jednej części, podczas gdy inne elementy mechaniczne pozostają zużytymi.

Prawidłowa instalacja i konserwacja są ważne, ponieważ spline kulkowe działa w precyzyjnym zespole mechanicznym.

P1: Jaki jest główny cel N510054810AA H8 Head Ball Spline?

Jego głównym celem jest kierowanie kontrolowanym ruchem liniowym w kompatybilnym zespole głowicy H8. Pomaga utrzymać mechaniczne wyrównanie, zmniejszać niepożądane gry,i wspierają płynne powtarzające się ruchy podczas zbierania i umieszczania komponentów SMT.

P2: Czy ten splin kulkowy jest odpowiedni zarówno dla CM402 jak i CM602?

Jest ona stosowana do kompatybilnych zastosowań głowicy H8 związanych z maszynami CM402 i CM602. Jednak rewizje maszyny i głowicy mogą się różnić,więc istniejący numer części i konfiguracja głowicy należy potwierdzić przed zamówieniem.

P3: Kiedy należy wymienić szpilkę H8?

Zmiana może być wymagana, jeżeli w wyniku kontroli stwierdzono nadmierne otwarcie mechaniczne, nierówne ruchy, wibracje, nieprawidłowy hałas, uszkodzenia spowodowane zanieczyszczeniem, niespójne przemieszczanie się głowy,lub widocznego zużycia na spline i powiązanych z nimi elementach mechanicznych.

P4: Czy N510054810AA i N510002505AA są dokładnie tą samą częścią?

Mogą być one używane jako powiązane odniesienia dla tego zastosowania, ale bezpośrednia wymiana powinna być zweryfikowana w stosunku do zainstalowanego komponentu, konfiguracji maszyny,i dostępna dokumentacja konserwacyjna przed wymianą.

P5: Jakie informacje należy podać w celu uzyskania oferty?

Proszę podać wymagany numer części, model maszyny, typ głowicy H8, ilość, preferowany stan, kraj dostawy oraz zdjęcia istniejącego elementu, jeżeli są dostępne.Szczegóły te pomagają poprawić dokładność dopasowywania i wydajność cytowania.

PotrzebaN510054810AA / N510002505AA H8 Głowa kulkowa dla CM402 lub CM602?

Proszę wysłać nam:

• Wymagany numer części
• Model maszyny
• Informacje o głowie H8
• Wymagana ilość
• Uwaga:
• Miejsce dostawy
• Zdjęcia istniejących komponentów, jeżeli są dostępne

Możemy pomóc.identyfikacja części, potwierdzenie zapasów, oferta, czas realizacji, powiązane części zamienne głowicy H8 oraz ustalenia dotyczące transportu międzynarodowego.

Wyślij zapytanie o aktualną dostępność, cenę i potwierdzenie dopasowania.
