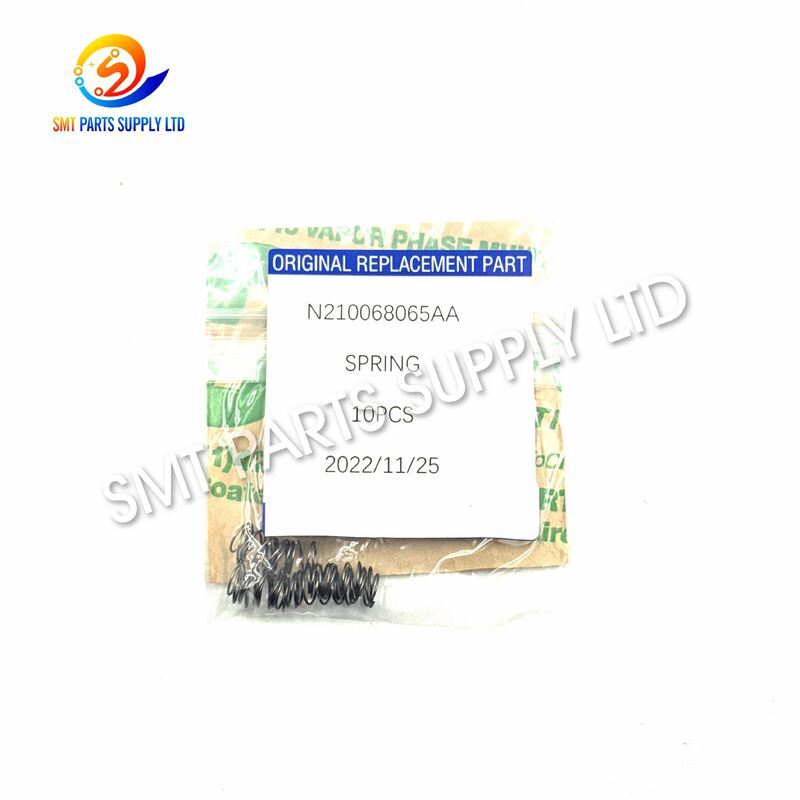

Panasonic N210068065AA Sprężyna uchwytu dyszy do mocowania CM402 CM602 NPM

ThePanasonic N210068065AA Sprężyna uchwytu dyszyto mały, ale ważny element mechaniczny stosowany w kompatybilnych zespołach uchwytów dysz w modelach CM402, CM602 i odpowiednich maszynach umieszczających NPM. Podczas szybkiej produkcji SMT uchwyt dyszy wielokrotnie się porusza, ściska i powraca, podczas gdy komponenty są pobierane i umieszczane. Sprężyna zapewnia kontrolowaną siłę przywracającą niezbędną do tego powtarzalnego działania mechanicznego.

Kiedy istniejąca sprężyna uchwytu ulegnie zmęczeniu, trwale ściśniętemu, zgiętemu, zanieczyszczonemu lub uszkodzonemu mechanicznie, uchwyt dyszy może nie powrócić płynnie i równomiernie. Wymiana zużytej sprężyny na odpowiednio dobrany element N210068065AA pomaga przywrócić zamierzony ruch mechaniczny zespołu uchwytu.

Ta część jest odpowiednia dla fabryk SMT, producentów EMS, działów konserwacji maszyn, firm serwisujących sprzęt i dystrybutorów części zamiennych wymagających niezawodnych komponentów zamiennych do konserwacji głowicy umieszczającej.

Mechanizm uchwytu dyszy podlega ciągłym, powtarzalnym ruchom podczas produkcji SMT. W zastosowaniach o dużej objętości głowica umieszczająca może wykonać tysiące cykli operacyjnych w krótkim okresie produkcyjnym.

Z biegiem czasu na wiosnę może wpływać kilka warunków.

Sprężyna, która utraciła swoje zaprojektowane właściwości mechaniczne, może mieć wpływ na działanie powrotne uchwytu dyszy. Jednakże problemów z chwytaniem lub umiejscowieniem nie należy automatycznie przypisywać samej sprężynie.

Podczas rozwiązywania problemów z głowicą należy sprawdzić dyszę, uchwyt, wał, układ podciśnienia, zawór, czujnik, mechanizm prowadzący i regulację maszyny.

Kiedy kontrola potwierdzi, że istniejąca sprężyna jest uszkodzona, zdeformowana, zmęczona lub nie zapewnia już stabilnej siły przywracającej, należy wymienić ją na właściwąN210068065AA Sprężyna uchwytu dyszyto praktyczne rozwiązanie w zakresie konserwacji.

Proces wymiany powinien obejmować coś więcej niż tylko wymianę sprężyny.

Zalecane etapy konserwacji obejmują:

1. Potwierdź zainstalowany model maszyny.
2. Sprawdź konfigurację głowicy rozmieszczającej.
3. Sprawdź istniejący numer części.
4. Sprawdź uchwyt dyszy pod kątem zużycia lub zanieczyszczenia.
5. Ostrożnie wyjmij starą sprężynę.
6. Porównaj część zamienną z usuniętym elementem.
7. Zamontuj sprężynę we właściwej pozycji.
8. Potwierdź swobodny ruch uchwytu po instalacji.
9. Wykonaj inicjalizację maszyny i testy funkcjonalne.
10. Przed pełną produkcją należy zwrócić uwagę na stabilność pobierania i umieszczania.

Prawidłowa weryfikacja części jest szczególnie ważna, ponieważ w różnych konfiguracjach głowicy można stosować sprężyny o podobnym wyglądzie, ale różnych wymiarach i właściwościach mechanicznych.

Uwaga dotycząca zgodności:Seria maszyn może zawierać różne konfiguracje głowicy rozmieszczającej. Kupujący powinni przed złożeniem zamówienia potwierdzić oryginalny numer części i rzeczywistą konfigurację głowicy.

Głównym celem N210068065AA jest zapewnieniekontrolowane napięcie sprężyny i siła przywracającawewnątrz zespołu uchwytu dyszy.

Podczas pracy mechanizm uchwytu może poruszać się pod wpływem siły mechanicznej. Sprężyna ściska się podczas ruchu mechanizmu, a następnie uwalnia zmagazynowaną energię mechaniczną po usunięciu siły zewnętrznej.

Czynność ta pomaga uchwytowi w powrocie do wymaganej pozycji roboczej.

Chociaż jest to prosta część mechaniczna, prawidłowe zachowanie sprężyny jest ważne, ponieważ uchwyt dyszy wykonuje powtarzalne ruchy podczas całej produkcji.

Podobne sprężyny uchwytowe mogą być stosowane w różnych zespołach głowicy umieszczającej. Wybór powinien zawsze opierać się na prawidłowym numerze części i konfiguracji maszyny.

Te modele powinnynie mogą być uznawane za automatycznie wymienne. Różnice w długości sprężyny, średnicy, rozmiarze drutu, charakterystyce ściskania i pozycji montażowej mogą mieć wpływ na kompatybilność.

Sprężyna N210068065AA jest używana głównie do serwisowania mechanizmów uchwytów dysz w kompatybilnym sprzęcie do umieszczania SMT.

• Konserwacja maszyny umieszczającej CM402.
• Serwis głowicy montażowej CM602.
• Obowiązująca konserwacja maszyny umieszczającej NPM.
• Naprawa zespołu uchwytu dyszy.
• Regeneracja głowicy pozycjonującej.
• Konserwacja zapobiegawcza.
• Zużyty zamiennik sprężyny.
• Kontrola głowicy mechanicznej.

Dla działów utrzymania ruchu obsługujących wiele maszyn małe elementy mechaniczne, takie jak sprężyny uchwytów, są przydatnymi pozycjami, które można przechowywać w magazynie części zamiennych.

Następujące warunki mogą wskazywać, że konieczna jest kontrola sprężyny uchwytu dyszy:

• Ruch powrotny uchwytu staje się powolny.
• Ruch uchwytu staje się niespójny.
• Sprężyna sprawia wrażenie trwale ściśniętej.
• Sprężyna jest wygięta lub uszkodzona mechanicznie.
• Napięcie sprężyny jest zauważalnie słabsze.
• Mechanizm uchwytu czasami się zacina.
• Sprężyna wykazuje korozję lub uszkodzenie powierzchni.
• Wydajność mechaniczna zmienia się po długich godzinach produkcji.
• Istniejąca sprężyna została uszkodzona podczas konserwacji.

Objawy te mogą być również spowodowane przez inne elementy głowy. Przed ustaleniem ostatecznej przyczyny zaleca się przeprowadzenie pełnego przeglądu mechanicznego.

Sprężyna N210068065AA działa poprzez prosty mechaniczny proces ściskania i odzyskiwania.

Sprężyna jest instalowana wewnątrz mechanizmu uchwytu dyszy w określonym położeniu.

Podczas pracy maszyny ruch uchwytu powoduje ściśnięcie sprężyny.

Sprężyna magazynuje energię mechaniczną po ściśnięciu.

Kiedy siła zewnętrzna maleje, sprężyna zaczyna wracać do swojego pierwotnego kształtu.

Uwolniona siła sprężyny pomaga mechanizmowi uchwytu dyszy w powrocie do normalnego mechanicznego położenia.

Proces ten powtarza się w sposób ciągły podczas cykli pobierania i umieszczania komponentów.

Przy wyborze zamiennej sprężyny uchwytu dyszy niezbędna jest prawidłowa identyfikacja.

Najbezpieczniejszą metodą jest sprawdzenie, co określa dokumentacja części zamiennych zainstalowanego komponentu lub urządzeniaN210068065AA.

Podaj dokładny model sprzętu, np.:

• CM402
• CM602
• Seria NMP

Sam model maszyny może nie zawsze być wystarczający, ponieważ można zainstalować różne konfiguracje głowicy.

Specyfikacja głowicy umieszczającej jest ważna, gdy w tej samej rodzinie maszyn używanych jest kilka zespołów uchwytów.

Jeżeli nie można potwierdzić numeru oryginalnej części, należy dostarczyć wyraźne zdjęcia:

• Istniejąca sprężyna.
• Uchwyt dyszy.
• Głowica pozycjonująca.
• Pozycja montażowa.
• Informacje identyfikacyjne maszyny.

Ważne pomiary sprężyn mogą obejmować:

Dwie sprężyny mogą wyglądać prawie identycznie, mając jednocześnie różne właściwości mechaniczne. Dobór wyłącznie na podstawie wyglądu może spowodować nieprawidłowy montaż lub niewłaściwy ruch uchwytu.

Rutynowa kontrola może pomóc w zidentyfikowaniu problemów związanych ze sprężynami, zanim wpłyną one na stabilność produkcji.

Częstotliwość konserwacji należy określić na podstawie godzin pracy maszyny, środowiska produkcyjnego, typów komponentów i wewnętrznych procedur konserwacji.

Instalacja powinna być przeprowadzona przez personel zaznajomiony z konserwacją maszyn SMT.

Przed instalacją:

• Zatrzymaj maszynę zgodnie z procedurami konserwacji.
• Przygotuj czyste narzędzia i czyste miejsce pracy.
• Potwierdź numer części zamiennej.
• Zapisz pierwotne położenie sprężyny.

Podczas instalacji:

• Nie rozciągaj nadmiernie sprężyny.
• Unikaj zginania się na boki.
• Utrzymuj element w czystości.
• Upewnij się, że oba końce sprężyny są prawidłowo osadzone.
• Nie używaj siły do ​​mechanizmu uchwytu.

Po instalacji:

• Sprawdź swobodny ruch uchwytu.
• Zamontuj ponownie prawidłowo głowicę umieszczającą.
• Zainicjuj maszynę zgodnie z procedurami konserwacji.
• Pobieranie i umieszczanie komponentów testowych.
• Obejrzyj naprawioną głowicę przed powrotem do pełnej produkcji.

Małe, precyzyjne komponenty wymagają odpowiedniej obsługi, ponieważ odkształcenie podczas przechowywania lub transportu może mieć wpływ na instalację.

Typowe kwestie dotyczące kontroli i pakowania obejmują:

• Kontrola wzrokowa przed wysyłką.
• Weryfikacja numeru części.
• Kontrola stanu powierzchni.
• Ochrona przed zmiażdżeniem.
• Oddzielne opakowanie dla małych elementów.
• Wyraźna identyfikacja części.
• Odpowiedni karton zewnętrzny do transportu międzynarodowego.

W przypadku klientów kupujących wiele części zamiennych SMT, sprężyna może zostać uwzględniona w skonsolidowanej przesyłce z innymi komponentami do konserwacji głowicy.

N210068065AA zapewnia mechaniczną siłę przywracającą wewnątrz mechanizmu uchwytu dyszy. Pomaga uchwytowi odzyskać siły po ucisku podczas powtarzających się ruchów pobierania i umieszczania, zapewniając stabilne mechaniczne działanie zgodnych głowic umieszczających.

Nie każda konfiguracja maszyny koniecznie wykorzystuje tę samą sprężynę. Przed złożeniem zamówienia należy potwierdzić numer zainstalowanej części, model głowicy umieszczającej i zespół uchwytu, aby zapewnić prawidłową kompatybilność.

Zmęczona lub uszkodzona sprężyna może przyczyniać się do nieprawidłowego ruchu powrotnego uchwytu, ale problemy z pobieraniem mogą być również spowodowane dyszą, układem podciśnieniowym, zaworem, wałem, zanieczyszczeniem, czujnikiem lub zużyciem mechanicznym.

Podaj model maszyny, typ głowicy umieszczającej, szczegółowe wymiary sprężyny i wyraźne zdjęcia zespołu sprężyny i uchwytu. Dzięki tym informacjom weryfikacja komponentów jest dokładniejsza.

Tak. Można go dołączyć do uchwytów dysz, wałów, filtrów, zaworów, dysz, sprężyn i innych części do konserwacji głowicy umieszczającej w celu uzyskania łącznej wyceny i skonsolidowanej wysyłki.
