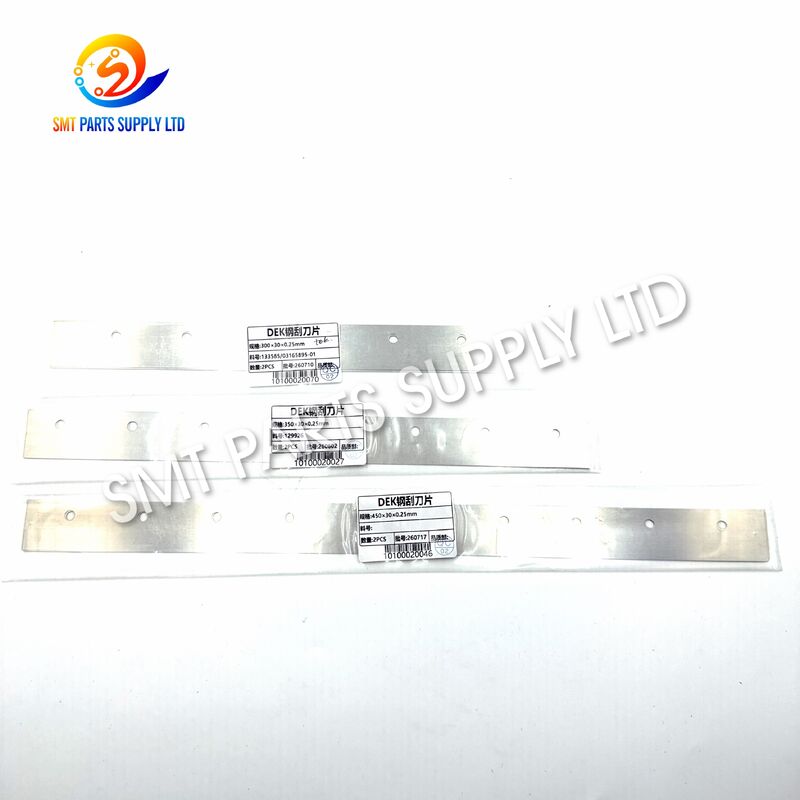

DEK 133585/03165895-01/129926/260717 300–450 mm stalowe ściągaczki do drukarek Horizon

Ostrza zgarniające DEK o długości 300 mm, 350 mm i 450 mm ze stali nierdzewnej są przeznaczone do kontrolowanego transferu pasty lutowniczej w zautomatyzowanych procesach drukowania szablonowego SMT. Dostępne numery referencyjne obejmują 133585, 03165895-01, 129926 i 260717, obejmując wiele wymagań dotyczących szerokości drukowania dla kompatybilnych drukarek szablonowych DEK Horizon i powiązanych konfiguracji.

Każde ostrze zapewnia proste, stabilne krawędzie drukowania, które pomagają rozprowadzać pastę lutowniczą po obszarze otworów szablonu pod kontrolowanym ciśnieniem i prędkością ruchu. Konstrukcja ze stali nierdzewnej zapewnia dobrą sztywność, odporność na korozję i stabilność wymiarową podczas powtarzalnych cykli produkcyjnych.

Ostrza te są odpowiednie dla producentów elektroniki, centrów serwisowych SMT, dystrybutorów części zamiennych i zakładów produkcyjnych wymagających niezawodnych materiałów eksploatacyjnych do drukarek. Wiele długości pozwala kupującym wybrać ostrze zgodnie z szerokością PCB, obszarem otworów szablonu, strukturą uchwytu i konfiguracją maszyny.

W celu zapewnienia dokładnej dostawy zaleca się, aby klienci przed złożeniem zamówienia podali model drukarki, aktualną długość ostrza, układ otworów montażowych, kąt ostrza, grubość i istniejący numer części.

Ostrze zgarniające jest kluczowym elementem procesu drukowania pasty lutowniczej. Chociaż wydaje się mechanicznie proste, jego stan bezpośrednio wpływa na toczenie pasty, wypełnianie otworów, kontakt z szablonem, spójność osadów i ogólną powtarzalność drukowania.

Podczas każdego cyklu drukowania ostrze wywiera nacisk na pastę lutowniczą i przesuwa ją po powierzchni szablonu. Pasta musi płynnie toczyć się przed ostrzem, jednocześnie wciskając się w otwory szablonu. Ostrze o odpowiedniej długości, kącie, sztywności i stanie krawędzi pomaga uzyskać powtarzalne osady pasty lutowniczej.

Nieprawidłowe lub zużyte ostrze może spowodować:

Wymiana ostrza zgarniającego w odpowiednim interwale konserwacji pomaga chronić stabilność procesu i zmniejsza ryzyko przedostania się wad do etapu montażu komponentów, lutowania reflow, kontroli lub końcowego montażu.

Wady drukowania nie zawsze są spowodowane jakością pasty lutowniczej lub szablonu. Ostrze zgarniające i jego stan instalacji należy również sprawdzać, gdy proces drukowania staje się niestabilny.

Krawędź ostrza stopniowo się zużywa po wielokrotnym kontakcie z powierzchnią szablonu. Nawet niewielkie zmiany profilu krawędzi mogą zmniejszyć jednorodność transferu pasty lutowniczej.

Zużyta krawędź może powodować:

• Niespójna wysokość osadów pasty.
• Nierównomierne wypełnianie otworów.
• Pasta pozostająca za ostrzem.
• Zwiększone wymagania dotyczące ciśnienia drukowania.
• Częstsze czyszczenie szablonu.
• Różne wyniki między ruchami do przodu i do tyłu.

Wybrane ostrze powinno normalnie pokrywać wymagany obszar drukowania, nie będąc nadmiernie szerszym niż wzór otworów szablonu. Ostrze, które jest za krótkie, może nie pokrywać całego obszaru drukowania pastą. Ostrze, które jest niepotrzebnie długie, może zwiększyć zużycie pasty lutowniczej i obciążyć mechanizm drukujący.

Kąt ostrza wpływa na toczenie pasty i siłę przykładaną do szablonu. Konfiguracja ostrza pod kątem 60 stopni jest szeroko stosowana w przypadku metalowych zgarniaczy, ale właściwy kąt powinien zawsze pasować do istniejącego uchwytu i konfiguracji maszyny.

Jeśli ostrze nie jest prawidłowo osadzone w uchwycie, jedna strona może stykać się z szablonem przed drugą. Może to spowodować nierównomierne osady na panelu PCB.

Przed produkcją technicy powinni sprawdzić:

• Wyrównanie ostrza.
• Czystość uchwytu.
• Dokręcenie mocowań.
• Prostota krawędzi.
• Spójność kontaktu.
• Prawidłowa instalacja przedniego i tylnego ostrza.

Nadmierne ciśnienie może przepchnąć zbyt dużo pasty przez szablon, zwiększyć zużycie ostrza, uszkodzić szablon lub spowodować rozmazywanie. Wysokie ciśnienie nie powinno być stosowane jako trwałe rozwiązanie dla zużytego ostrza.

Niskie ciśnienie może pozostawić pastę na powierzchni szablonu i spowodować niepełne wypełnienie otworów. Ustawienia maszyny powinny być dostosowane do typu ostrza, długości, stanu pasty, grubości szablonu i wymagań procesu.

Zaschnięta pasta, pozostałości topnika, kurz i zanieczyszczenia z włókien czyszczących mogą wpływać na krawędź ostrza. Regularne czyszczenie zatwierdzonym materiałem pomaga utrzymać spójny kontakt.

Metalowe ostrze może zostać uszkodzone przez uderzenie, zgięcie, nieprawidłowe przechowywanie lub kontakt z twardymi narzędziami. Drobne wgniecenie lub zadzior może zarysować szablon lub stworzyć widoczną linię drukowania.

Te ostrza zgarniające ze stali nierdzewnej stanowią praktyczne rozwiązanie zamienne dla klientów konserwujących kompatybilne drukarki szablonowe DEK. Opcje 300 mm, 350 mm i 450 mm pozwalają inżynierom produkcji wybrać odpowiednią szerokość roboczą dla różnych formatów PCB i szablonów.

Rozwiązanie koncentruje się na następujących wymaganiach produkcyjnych:

Prosta metalowa krawędź pomaga utrzymać jednolite stykanie na całej szerokości drukowania po prawidłowym zainstalowaniu i wyregulowaniu.

Stal nierdzewna zapewnia odpowiednią sztywność do powtarzalnych cykli drukowania SMT i pomaga zapobiegać deformacji w normalnych warunkach pracy.

Materiał ostrza nadaje się do kontaktu z pastą lutowniczą i typowymi warunkami konserwacji po prawidłowym wyczyszczeniu i przechowywaniu.

Wersje 300 mm, 350 mm i 450 mm obsługują różne obszary drukowania szablonowego i wymagania produkcyjne.

Ostrza są zaprojektowane jako materiały eksploatacyjne do konserwacji, pomagając zespołom produkcyjnym wymieniać zużyte części bez konieczności wymiany całego systemu drukowania.

Prawidłowo dobrana i zainstalowana ostrze pomaga zmniejszyć zmienność osadów spowodowaną zużytymi, zgiętymi, zanieczyszczonymi lub nieodpowiednimi elementami zgarniającymi.

Aby uniknąć błędnej dostawy, prosimy o potwierdzenie następujących informacji:

Ostrze wykorzystuje konstrukcję ze stali nierdzewnej zaprojektowaną tak, aby utrzymać prostą krawędź roboczą podczas normalnych cykli drukowania szablonowego SMT.

Dostępne opcje 300 mm, 350 mm i 450 mm sprawiają, że produkt nadaje się do różnych szerokości PCB i obszarów drukowania szablonowego.

Po prawidłowym zainstalowaniu ostrze wspiera kontrolowane toczenie pasty i spójne wypełnianie otworów.

Sztywna metalowa konstrukcja nadaje się do zautomatyzowanych cykli drukowania w środowiskach produkcji elektroniki.

Ostrze można wymienić podczas planowanej konserwacji drukarki lub gdy kontrola jakości drukowania wykryje zużycie krawędzi lub uszkodzenie.

Podane numery referencyjne ułatwiają zespołom ds. zakupu i konserwacji porównanie aktualnej etykiety ostrza z wymaganym zamiennikiem.

Każde ostrze może być zapakowane w celu zmniejszenia zginania, uderzeń w krawędź, zarysowań i zanieczyszczenia podczas przechowywania i transportu.

Długość, wygląd, numer referencyjny i widoczny stan krawędzi mogą być sprawdzane przed wysyłką zgodnie z potwierdzonym zamówieniem.

Głównym zastosowaniem jest drukowanie pasty lutowniczej przed montażem komponentów. Ostrze przesuwa pastę lutowniczą po szablonie umieszczonym nad PCB. Pasta jest przenoszona przez otwory szablonu na odpowiadające im pady PCB.

Ostrza mogą być używane w środowiskach produkcyjnych produkujących:

• Elektronika użytkowa.
• Płyty sterowania przemysłowego.
• Zespoły elektroniki samochodowej.
• Sprzęt komunikacyjny.
• Płyty oświetleniowe LED.
• Moduły zasilania.
• Medyczny sprzęt elektroniczny.
• Płyty sterowania urządzeń gospodarstwa domowego.
• Zespoły komputerów i urządzeń peryferyjnych.
• Moduły czujników i automatyki.

Działy konserwacji mogą wymieniać ostrze, gdy:

• Krawędź jest widocznie zużyta.
• Wyniki drukowania różnią się na całym szablonie.
• Ostrze jest zgięte lub uszkodzone.
• Drukarka wymaga nadmiernego ciśnienia.
• Pasta lutownicza pozostaje za ostrzem.
• Częstotliwość czyszczenia szablonu wzrasta.
• Wprowadzana jest inna szerokość drukowania PCB.
• Osiągnięto interwały konserwacji zapobiegawczej.

Ostrze nadaje się również do:

• Hurtownie części zamiennych SMT.
• Firmy zajmujące się konserwacją sprzętu elektronicznego.
• Dostawcy usług produkcji kontraktowej.
• Centra odnawiania drukarek.
• Zagraniczni dystrybutorzy.
• Magazyny konserwacji fabrycznej.
• Zespoły serwisowe linii produkcyjnych.

Oprócz produkcji wielkoseryjnej, ostrza mogą być używane w liniach prototypowych, inżynieryjnych i małoseryjnych, gdzie różne szerokości PCB wymagają wielu opcji długości ostrza.

Drukarka pozycjonuje PCB pod szablonem. Dokładne wyrównanie zapewnia, że otwory szablonu odpowiadają padom PCB.

Pasta lutownicza jest umieszczana przed ostrzem zgarniającym. Stan pasty, temperatura, mieszanie i czas ekspozycji powinny być zgodne ze specyfikacją procesu.

Maszyna opuszcza ostrze zgarniające na powierzchnię szablonu. Ostrze powinno stykać się z szablonem równomiernie na całej jego szerokości roboczej.

Głowica drukująca przesuwa ostrze po szablonie. Podczas tego ruchu pasta lutownicza toczy się przed ostrzem.

Zastosowane ciśnienie wciska pastę lutowniczą w otwory szablonu. Prawidłowy kąt ostrza, prędkość, ciśnienie i objętość pasty wspierają pełne wypełnienie.

Gdy ostrze przesuwa się po szablonie, jego krawędź usuwa nadmiar pasty z powierzchni szablonu, pozostawiając pastę wewnątrz otworów.

Po drukowaniu szablon oddziela się od PCB. Osady pasty lutowniczej pozostają na padach PCB.

Wydrukowane PCB może być sprawdzane ręcznie lub za pomocą sprzętu do inspekcji pasty lutowniczej. Wysokość osadu, obszar, objętość, pozycja i kształt mogą być sprawdzane przed montażem komponentów.

Sprawdź etykietę, zapisy konserwacji, instrukcję obsługi maszyny lub oznaczenie aktualnego ostrza. Porównaj z:

• 133585.
• 03165895-01.
• 129926.
• 260717.

Dopasowanie numeru części jest pomocne, ale należy również potwierdzić wymiary i strukturę uchwytu.

Zmierz całkowitą długość roboczą istniejącego ostrza. Nie wybieraj zamiennika tylko na podstawie szerokości PCB.

Dostępne opcje w tej ofercie obejmują:

Rzeczywisty wybór zależy od wzoru szablonu, uchwytu, konfiguracji drukarki i wymagań procesu.

Podane referencje 300 mm są powszechnie kojarzone z konfiguracją pod kątem 60 stopni. Jednak klienci powinni potwierdzić istniejący kąt uchwytu przed złożeniem zamówienia.

Opisy na rynku publicznym mogą wykazywać różne grubości dla podobnych referencji lub konfiguracji. Z tego powodu kupujący powinni podać:

• Zmierzona grubość.
• Wyraźne zdjęcie etykiety.
• Zdjęcie z profilu bocznego.
• Model aktualnego uchwytu.
• Rysunek wymiarowy, jeśli jest dostępny.

Dwa ostrza o tej samej długości mogą mieć różne pozycje otworów montażowych. Proszę porównać:

• Liczba otworów.
• Średnica otworu.
• Odległość między otworami.
• Odległość od krawędzi.
• Kształt szczeliny.
• Nawis ostrza.
• Obszar mocowania uchwytu.

Wiele drukarek szablonowych używa ostrza przedniego i tylnego. Potwierdź, czy wymaganie dotyczy:

• Jedno pojedyncze ostrze.
• Jedna dopasowana para.
• Tylko ostrze przednie.
• Tylko ostrze tylne.
• Kompletny zespół ostrza i uchwytu.
• Ostrze zamienne bez uchwytu.

Ostrze powinno pokrywać wzór otworów z odpowiednim marginesem. Użycie ostrza znacznie szerszego niż wymagane może zwiększyć zużycie pasty lutowniczej i pracę związaną z czyszczeniem.

Przed zmianą specyfikacji ostrza sprawdź:

• Rodzaj pasty lutowniczej.
• Grubość szablonu.
• Najmniejszy rozmiar otworu.
• Stan wsparcia PCB.
• Prędkość drukowania.
• Ciśnienie drukowania.
• Ustawienia separacji.
• Interwał czyszczenia.
• Wymagana dokładność osadu.

Aby przyspieszyć identyfikację, wyślij wyraźne zdjęcia pokazujące:

• Kompletne ostrze.
• Etykieta z numerem części.
• Otwory montażowe.
• Profil boczny.
• Zespół uchwytu.
• Tabliczka znamionowa maszyny.
• Zmierzona długość ostrza.
• Pomiar grubości.

Wiele ostrzy drukarek SMT wygląda podobnie. Drobne różnice w rozstawie otworów, grubości, kącie lub nawisie mogą uniemożliwić prawidłową instalację lub spowodować niestabilne wyniki drukowania.

Materiał i wygląd ostrza mogą być sprawdzane przed produkcją lub montażem.

Ważne wymiary mogą obejmować:

• Całkowita długość ostrza.
• Szerokość ostrza.
• Grubość materiału.
• Średnica otworu montażowego.
• Rozstaw otworów.
• Prostota krawędzi.
• Nawis ostrza.

Powierzchnia ostrza powinna być sprawdzona pod kątem:

• Zarysowań.
• Rdzy.
• Wgniecenia.
• Zgięcia.
• Graty.
• Zanieczyszczeń.
• Uszkodzenia krawędzi.

Etykieta opakowania i informacje o zamówieniu powinny być dopasowane przed wysyłką.

Opakowanie powinno chronić krawędź roboczą przed uderzeniami i zgięciami podczas transportu międzynarodowego.

1. Zatrzymaj drukarkę zgodnie z fabryczną procedurą bezpieczeństwa.
2. Wyjmij uchwyt zgarniacza z głowicy drukującej.
3. Podczas obsługi metalowego ostrza noś odpowiednie rękawice ochronne.
4. Wyczyść pozostałości pasty lutowniczej z uchwytu.
5. Sprawdź uchwyt pod kątem uszkodzeń, zaschniętej pasty i ciał obcych.
6. Porównaj nowe ostrze z usuniętym ostrzem.
7. Potwierdź długość, grubość, otwory, kąt i nawis.
8. Umieść ostrze równomiernie w uchwycie.
9. Dokręcaj mocowania stopniowo i równomiernie.
10. Sprawdź, czy ostrze pozostaje proste po dokręceniu.
11. Zainstaluj ponownie uchwyt w drukarce.
12. Ustaw odpowiednie ciśnienie początkowe i prędkość drukowania.
13. Wykonaj próbne drukowanie.
14. Sprawdź osady pasty lutowniczej na całym PCB.
15. Stopniowo dostosowuj parametry zgodnie z wynikami inspekcji.

Usuń pastę lutowniczą po produkcji, stosując zatwierdzoną metodę czyszczenia. Nie używaj narzędzi, które mogą uszkodzić krawędź drukowania.

Sprawdź krawędź w odpowiednim oświetleniu. Wymień ostrze, jeśli wykazuje:

• Wgniecenia.
• Graty.
• Zgięcia.
• Nierównomierne zużycie.
• Korozję.
• Pęknięcia.
• Trwałe odkształcenie.

Przechowuj nieużywane ostrza:

• W opakowaniu ochronnym.
• W suchym miejscu.
• Z dala od ciężkich przedmiotów.
• Z dala od żrących chemikaliów.
• Z chronioną krawędzią.
• W wyraźnie oznakowanych pozycjach magazynowych.

Zapisz:

• Datę instalacji.
• Numer drukarki.
• Numer części ostrza.
• Długość ostrza.
• Liczba cykli drukowania.
• Powód wymiany.
• Zaobserwowane wady drukowania.
• Imię i nazwisko technika.

Te zapisy mogą pomóc w ustaleniu odpowiedniego interwału konserwacji zapobiegawczej dla każdej linii produkcyjnej.

Przesyłki międzynarodowe mogą być organizowane w zależności od ilości, pilności dostawy, miejsca docelowego i wymagań klienta.

Proszę podać:

1. Wymagany numer części.
2. Wymagana długość ostrza.
3. Model drukarki.
4. Ilość.
5. Pojedyncze ostrze lub para.
6. Wymaganie tylko ostrza lub zespołu z uchwytem.
7. Zdjęcia aktualnego ostrza.
8. Wymiary otworów montażowych.
9. Wymagany kraj dostawy.
10. Oczekiwana data dostawy.

Podanie pełnych informacji pomaga skrócić czas identyfikacji i zapobiega błędnym zamówieniom.

Tak, oba numery referencyjne są powszechnie kojarzone z metalowymi ostrzami zgarniającymi o długości 300 mm. Jednak przed złożeniem zamówienia należy sprawdzić grubość, styl uchwytu, wzór montażowy i dokładną konfigurację maszyny.

Numer części 129926 jest powszechnie identyfikowany jako metalowe ostrze zgarniające o długości 350 mm. Proszę podać model drukarki i zdjęcia aktualnego ostrza, aby można było potwierdzić strukturę montażową przed wysyłką.

Tak, dostawa może być zorganizowana jako pojedyncze ostrze lub dopasowana para, w zależności od zapasów i wymagań zamówienia. Proszę określić, czy potrzebujesz ostrza przedniego, tylnego, czy kompletnego zestawu.

Proszę podać istniejącą etykietę ostrza, pełne wymiary, grubość, rozstaw otworów, zdjęcia uchwytu i model drukarki. Numer referencyjny 260717 powinien być potwierdzony na podstawie fizycznego ostrza przed finalizacją zamówienia.

Proszę przesłać numer części, długość ostrza, model maszyny, wymaganą ilość, zdjęcia produktu, szczegóły otworów montażowych, kraj docelowy i oczekiwaną datę dostawy. Te informacje pozwalają na szybszą identyfikację i dokładniejsze przygotowanie wyceny.

Potrzebujesz niezawodnego zamiennika ostrza do swojej drukarki szablonowej SMT?

Wyślij nam swój aktualny numer części, długość ostrza, model maszyny, ilość i wyraźne zdjęcia produktu. Nasz zespół sprzedaży sprawdzi numer referencyjny, wymiary, układ montażowy i dostępne opcje dostawy przed wyceną.

Skontaktuj się z nami w sprawie:

• Ostrza zgarniające ze stali nierdzewnej 300 mm.
• Ostrza zgarniające ze stali nierdzewnej 350 mm.
• Ostrza zgarniające ze stali nierdzewnej 450 mm.
• Pojedyncze ostrza lub dopasowane pary.
• Wsparcie w identyfikacji numeru części.
• Potwierdzenie wymiarów montażowych.
• Zapytania o zakupy hurtowe.
• Pozyskiwanie części zamiennych do drukarek SMT.
• Organizowanie dostaw międzynarodowych.
• Pilne wymagania dotyczące wymiany na linii produkcyjnej.

Proszę uwzględnić 133585, 03165895-01, 129926 lub 260717 w swoim zapytaniu, abyśmy mogli sprawnie przetworzyć Twoje zamówienie.
