CONVUM MPS-V6T-AG-0.26M-KM-RH Panasonic DT401 Czujnik ciśnienia N510025620AA KXF0DQXAA00

CONVUM MPS-V6T-AG-0.26M-KM-RH Panasonic DT401 Czujnik ciśnienia N510025620AA KXF0DQXAA00

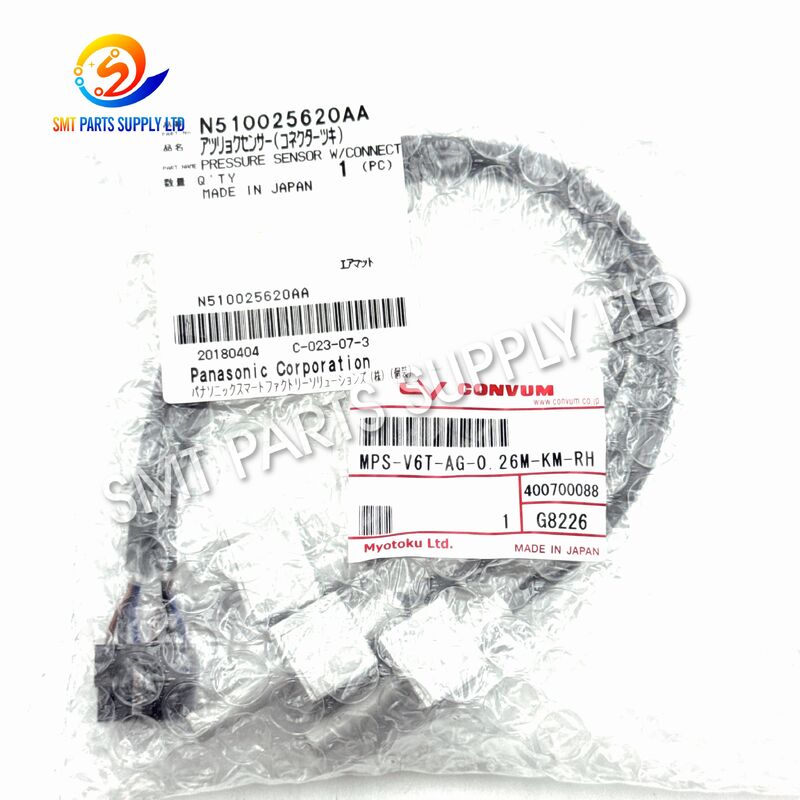

CONVUM MPS-V6T-AG-0.26M-KM-RH to kompaktowy zespół czujnika ciśnienia podciśnienia stosowany w pneumatycznym systemie monitorowania sprzętu Panasonic DT401. Jest powiązany z numerami części maszyny N510025620AA i KXF0DQXAA00 i jest dostarczany z konfiguracją kabla i złącza specyficzną dla maszyny.

Czujnik monitoruje ciśnienie podciśnienia w podłączonym obwodzie pneumatycznym i przesyła sygnał elektryczny do układu sterowania urządzeniem. Ta informacja zwrotna pomaga maszynie określić, czy podczas pracy osiągnięto wymagane warunki próżni.

Standardowa platforma MPS-V6T wykorzystuje złącze rurowe o średnicy 6 mm i należy do zakresu próżni od 0 do -30 inHg. Kompaktowa obudowa, szybka reakcja i niewielkie wymagania dotyczące przestrzeni montażowej sprawiają, że nadaje się do zautomatyzowanych urządzeń do produkcji elektroniki.

Aby wymiana była prawidłowa, klienci powinni przed złożeniem zamówienia potwierdzić pełny przyrostek modelu, model maszyny, kształt złącza, długość kabla, port pneumatyczny, układ okablowania i oryginalne zdjęcia czujnika.

W zapytaniu ofertowym należy zawsze podać pełny numer modelu. Zamówienie samego korpusu czujnika MPS-V6T może skutkować otrzymaniem innego obwodu wyjściowego, typu złącza, konfiguracji kabla lub układu instalacji.

Kompletny zespół czujnika można zidentyfikować na podstawie trzech ważnych elementów:

• MPS-V6T-AG-0,26M-KM-RH.
• N510025620AA.
• KXF0DQXAA00.

Korzystanie ze wszystkich trzech referencji pomaga zespołom zakupowym i inżynierom zajmującym się konserwacją zmniejszyć ryzyko otrzymania podobnie wyglądającego, ale elektrycznie niezgodnego czujnika.

Seria MPS-6 jest przeznaczona do zastosowań, w których przestrzeń instalacyjna jest ograniczona. Jego zwarta konstrukcja pozwala na dopasowanie go do pneumatycznych obszarów sterowania bez konieczności posiadania dużej powierzchni montażowej.

Standardowa rodzina MPS-6 ma referencyjny czas reakcji poniżej 1 milisekundy. Szybka reakcja na sygnał pomaga zautomatyzowanym urządzeniom wykrywać zmiany ciśnienia podciśnienia bez niepotrzebnych opóźnień w sterowaniu.

Konfiguracja V6T wykorzystuje połączenie rurowe o średnicy 6 mm. Taka konstrukcja umożliwia wygodną integrację z odpowiednim systemem przewodów pneumatycznych, gdy rozmiar rury i kierunek montażu odpowiadają oryginalnemu komponentowi.

Przyrostek AG-0.26M-KM-RH identyfikuje dostosowany zespół maszyny, a nie tylko standardowy czujnik katalogowy. Dlatego przed zakupem należy sprawdzić długość kabla, złącze, układ przewodów i kierunek wyjścia kabla.

Czujnik można kupić za:

• Awaryjna naprawa maszyn.
• Konserwacja zapobiegawcza.
• Renowacja sprzętu.
• Zapasy części zamiennych linii produkcyjnej.
• Renowacja używanego sprzętu.
• Projekty usług serwisowych.
• Międzynarodowe dostawy części zamiennych SMT.

Czujnik ciśnienia podciśnienia działa wielokrotnie podczas cykli produkcyjnych maszyny. Długotrwała eksploatacja, warunki środowiskowe, ruch kabli, zanieczyszczenia i problemy z układem pneumatycznym mogą stopniowo wpływać na jego wydajność.

Wewnętrzne elementy czujnikowe i komponenty elektroniczne mogą ulec zmianie w działaniu po dłuższej pracy. Sygnał czujnika może stać się niestabilny, opóźniony lub niezgodny z rzeczywistym stanem próżni.

Powtarzające się wibracje, ciągnięcie, ostre zginanie lub kontakt z ruchomymi częściami maszyny mogą spowodować uszkodzenie kabla. Przewody wewnętrzne mogą powodować przerwy, nawet jeśli izolacja zewnętrzna wygląda normalnie.

Luźne złącze, zanieczyszczony zacisk, wygięty styk, uszkodzony zatrzask blokujący lub słaby styk elektryczny mogą zakłócać sygnał czujnika i powodować sporadyczne alarmy maszyny.

Kurz, mgła olejowa, pozostałości topnika, wilgoć lub inne zanieczyszczenia dostające się do przewodu pneumatycznego mogą wpływać na reakcję czujnika lub blokować ścieżkę ciśnienia.

Pęknięte przewody, luźne złącza, nieprawidłowo włożone przewody lub uszkodzone połączenia mogą uniemożliwić osiągnięcie wymaganego poziomu podciśnienia.

Standardowy model MPS-V6T może mieć tę samą obudowę, ale inny obwód wyjściowy. Zainstalowanie czujnika PNP, NPN, analogowego lub o innym okablowaniu bez weryfikacji może generować nieprawidłowy sygnał.

Niestabilne napięcie zasilania, nieprawidłowa polaryzacja, skoki napięcia, uszkodzone okablowanie maszyny lub problem z płytą wejść może powodować objawy podobne do awarii czujnika.

Gdy badania diagnostyczne potwierdzą, że oryginalny czujnik jest uszkodzony, należy go wymienić na prawidłowo dopasowany zespół czujnika MPS-V6T-AG-0.26M-KM-RH.

Przed wymontowaniem starego czujnika zapisz:

• Kompletny model czujnika.
• Numer części maszyny.
• Model wyposażenia.
• Numer seryjny sprzętu.
• Pozycja montażowa czujnika.
• Orientacja złącza.
• Prowadzenie kabli.
• Rozmiar i kierunek rury.

Zrób wyraźne zdjęcia:

• Kompletny czujnik.
• Etykieta produktu.
• Złącze z przodu.
• Strona złącza.
• Kabel.
• Połączenie pneumatyczne.
• Pozycja montażowa.

Zdjęcia są szczególnie ważne, gdy maszyna była wcześniej naprawiana, modyfikowana lub odnawiana.

Sprawdź rurkę, złączkę, filtr, zawór, generator podciśnienia i otaczające elementy pneumatyczne. Nowy czujnik nie jest w stanie skorygować nieszczelnego lub zablokowanego obwodu pneumatycznego.

Sprawdź, czy zamienny czujnik pasuje do:

• MPS-V6T-AG-0,26M-KM-RH.
• N510025620AA.
• KXF0DQXAA00, jeśli dotyczy.
• Oryginalny kształt złącza.
• Oryginalne ułożenie kabli.
• Oryginalny port pneumatyczny.
• Oryginalny kierunek montażu.

Po instalacji przywróć zasilanie i ciśnienie pneumatyczne zgodnie z procedurą konserwacji maszyny. Sprawdź sygnał czujnika poprzez interfejs diagnostyczny maszyny i przeprowadź kontrolowany test działania.

Poniższa tabela łączy znaną identyfikację specyficzną dla maszyny ze standardowymi danymi referencyjnymi rodziny MPS-6. Ponieważ wersja AG-0.26M-KM-RH jest zestawem dostosowanym do indywidualnych potrzeb, przed instalacją należy sprawdzić dokładne okablowanie, układ pinów złączy i rozmieszczenie wyjść.

Wersje PC, NC, AC i niestandardowe AG nie powinny być traktowane jako automatycznie zamienne. Seria standardowa jest dostępna z konfiguracjami PNP, NPN i wyjściami analogowymi, natomiast zespół AG-0.26M-KM-RH zawiera układ przewodów dostosowany do maszyny.

Podstawowym zastosowaniem N510025620AA jest system monitorowania podciśnienia lub pneumatyczny stosowany w sprzęcie DT401. Czujnik wykrywa zmianę ciśnienia podciśnienia i dostarcza odpowiednią informację zwrotną do układu sterowania maszyny.

Czujnik jest odpowiedni dla działów konserwacji, zastępując niestabilny, uszkodzony, zanieczyszczony lub uszkodzony elektrycznie czujnik ciśnienia.

Gdy uszkodzony czujnik powoduje powtarzające się alarmy podciśnienia lub nieoczekiwane przestoje maszyny, zweryfikowany zespół zapasowy może pomóc w skróceniu czasu realizacji naprawy.

Sprzedawcy sprzętu używanego i osoby zajmujące się odbudową maszyn mogą instalować czujnik podczas kontroli sprzętu, renowacji lub renowacji układu pneumatycznego.

Fabryki obsługujące krytyczny sprzęt produkcyjny mogą przechowywać zweryfikowany czujnik ciśnienia w magazynie części zamiennych w celu wsparcia napraw awaryjnych.

Kompaktowy rozmiar umożliwia wysyłkę czujnika razem z innymi częściami maszyn SMT, co pomaga zagranicznym fabrykom konsolidować zamówienia konserwacyjne.

Czujnik jest podłączony do obwodu próżniowego urządzenia poprzez złącze przewodu pneumatycznego. Podciśnienie dostaje się do portu czujnika i oddziałuje na wewnętrzny element czujnikowy.

Wewnętrzna elektronika przekształca stan ciśnienia na moc wyjściową elektryczną. Sygnał ten przechodzi przez dostosowany kabel i złącze do układu sterowania maszyny.

Typowa sekwencja działania obejmuje:

1. Maszyna rozpoczyna operację związaną z podciśnieniem.
2. Z podłączonego obwodu pneumatycznego usuwane jest powietrze.
3. Podciśnienie dociera do czujnika poprzez rurkę o średnicy 6 mm.
4. Wewnętrzny element czujnikowy wykrywa zmianę ciśnienia.
5. Czujnik przetwarza wykryty stan na sygnał elektryczny.
6. Sygnał przechodzi przez kabel specyficzny dla maszyny.
7. System sterowania sprzętem odbiera sygnał.
8. Maszyna porównuje sygnał z zaprogramowanymi warunkami pracy.
9. Maszyna kontynuuje pracę po spełnieniu wymaganego warunku.
10. Maszyna może wyświetlić alarm, jeśli oczekiwany stan nie zostanie wykryty.

Czujnik przeznaczony jest do monitorowania ciśnienia. Nie należy go używać jako jedynego urządzenia zabezpieczającego zapobiegającego wypadkom maszyny. Cały system bezpieczeństwa i sterowania maszyny musi pozostać sprawny.

Kompletny wymagany model to:

MPS-V6T-AG-0,26M-KM-RH

Nie skracaj zapytania do MPS-V6T, ponieważ standardowe modele MPS-V6T są dostępne z różnymi obwodami wyjściowymi i przyłączami elektrycznymi.

Podstawowy numer części maszyny to:

N510025620AA

Powiązane odniesienie to:

KXF0DQXAA00

Obie referencje należy uwzględnić w zapytaniu, gdy pojawią się w ewidencji maszynowej klienta.

Podaj, że czujnik jest wymagany dla sprzętu DT401. Jeśli jest dostępny, należy podać pełny model urządzenia i numer seryjny.

Dostarcz wyraźną fotografię oryginalnej etykiety czujnika. Pełny przyrostek jest niezbędny do sprawdzenia niestandardowego zespołu.

Sprawdzać:

• Kształt korpusu złącza.
• Liczba terminali.
• Pozycja kluczowania.
• Konstrukcja blokująca.
• Kierunek wyjścia kabla.
• Połączenie po stronie maszyny.

Sprawdź przybliżoną długość kabla, kierunek jego ułożenia, stan izolacji i pozycję montażową.

Sprawdź, czy w oryginalnym systemie zastosowano prawidłowy układ rurek o średnicy 6 mm. Rurka powinna być dobrze dopasowana, bez nadmiernej siły.

Nie wybieraj zamiennika wyłącznie na podstawie zakresu ciśnienia. Sprawdź okablowanie maszyny, ponieważ konfiguracje wyjść PNP, NPN, analogowych i niestandardowych nie są automatycznie wymienialne.

Wskazać, czy wymaganie dotyczy:

• Oryginał nowy.
• Nowe, stare zapasy.
• Testowane, używane.
• Ekonomiczna opcja wymiany.
• Pilne zapasy awaryjne.

Dostępność uzależniona jest od aktualnego stanu magazynowego.

Podaj dokładną wymaganą ilość i czy zamówienie dotyczy natychmiastowej naprawy, zapasów zapobiegawczych, czy wielu linii produkcyjnych.

Instalacja powinna zostać przeprowadzona przez przeszkolony personel konserwacyjny zaznajomiony ze sprzętem do zautomatyzowanej produkcji elektroniki.

• Zatrzymaj sprzęt w bezpieczny sposób.
• Odłącz zasilanie elektryczne.
• Zwolnić resztkowe ciśnienie pneumatyczne.
• Zapisz pierwotną pozycję czujnika.
• Sfotografuj kabel i rurkę.
• Potwierdź model zastępczy.
• Sprawdź złącze i połączenie rurki.

• Odłącz złącze elektryczne, nie ciągnąc za kabel.
• Ostrożnie zwolnij rurkę pneumatyczną.
• Usuń elementy montażowe.
• Sprawdź starą rurkę pod kątem pęknięć lub zanieczyszczeń.
• Sprawdź złącze pod kątem wygiętych lub uszkodzonych styków.
• Sprawdź, czy kabel nie ociera się o ruchome elementy.

• Zamontuj czujnik w oryginalnej orientacji.
• Podłącz całkowicie przewód pneumatyczny.
• Unikaj nadmiernego zginania rur.
• Poprowadź kabel z dala od ruchomych części.
• Podłącz wtyczkę pewnie.
• Sprawdź, czy blokada złącza jest włączona.
• Zamocuj czujnik stosując oryginalną metodę montażu.

• Przywróć ciśnienie pneumatyczne.
• Sprawdź połączenie rurki pod kątem wycieków.
• Przywróć moc maszyny.
• Otwórz ekran diagnostyczny maszyny.
• Potwierdź, że wejście czujnika zostało rozpoznane.
• Zastosuj i zwolnij próżnię kilka razy.
• Sprawdź stabilne i powtarzalne zmiany sygnału.
• Uruchom maszynę z kontrolowaną prędkością.
• Przed pełnym uruchomieniem wykonaj test produkcyjny.

Nie wkładaj twardych przedmiotów do portu czujnika. Nie wprowadzaj do czujnika płynu do czyszczenia, oleju ani powietrza pod nadmiernym ciśnieniem.

Aby zabezpieczyć czujnik przed instalacją:

• Przechowuj go w czystym i suchym miejscu.
• Przechowuj go w ochronnym opakowaniu antystatycznym.
• Chroń port pneumatyczny przed kurzem.
• Nie kładź ciężkich produktów na czujniku.
• Nie zginaj kabla gwałtownie.
• Trzymaj złącze zakryte.
• Unikaj nadmiernej wilgoci.
• Unikaj uderzeń i wibracji.
• Oddziel zapasy nowe i używane.
• Dołącz wyraźną etykietę z numerem części.
• Zapisz informacje dotyczące kontroli.
• Do transportu używaj opakowania odpornego na wstrząsy.

Kompletne oznaczenie MPS-V6T-AG-0.26M-KM-RH należy porównać z zapytaniem Klienta.

N510025620AA i KXF0DQXAA00 należy sprawdzić pod kątem wymagań zakupu.

Obudowę, port pneumatyczny, obszar montażowy, kabel, etykietę i złącze należy sprawdzić pod kątem widocznych uszkodzeń.

Kształt złącza, położenie zacisków, konstrukcję blokującą i kierunek kabla należy porównać z oryginalnym elementem.

Korpus czujnika, złącze rurki, kabel i złącze należy chronić przed uderzeniami podczas transportu międzynarodowego.

Każdy czujnik ciśnienia powinien być pakowany indywidualnie, aby chronić zwartą obudowę i połączenie elektryczne.

Dostawa międzynarodowa może być zorganizowana za pośrednictwem przesyłki kurierskiej, frachtu lotniczego, frachtu morskiego lub przesyłki łączonej z innymi częściami maszyn SMT.

Czas dostawy zależy od dostępności zapasów, wielkości zamówienia, stanu produktu, wymogów kontroli, miejsca przeznaczenia i metody transportu.

• Dokładna identyfikacja modelu MPS-V6T-AG-0.26M-KM-RH.
• Odsyłacz do N510025620AA i KXF0DQXAA00.
• Odniesienie do aplikacji DT401.
• Kompaktowa konstrukcja do monitorowania ciśnienia podciśnienia.
• Konfiguracja rury pneumatycznej 6 mm.
• Platforma czujników MPS-6 o krótkim czasie reakcji.
• Specyficzny dla maszyny układ kabli i złączy.
• Nadaje się do konserwacji awaryjnej.
• Nadaje się do planowanych zapasów części zamiennych.
• Nadaje się do renowacji sprzętu.
• Mile widziane zapytania dotyczące pojedynczych sztuk.
• Można konsolidować wieloelementowe zamówienia na części zamienne SMT.
• Zdjęcia stockowe można sprawdzić przed wysyłką.
• Dostępne jest międzynarodowe opakowanie ochronne.
• Wsparcie techniczne w zakresie identyfikacji jest dostępne przed złożeniem zamówienia.

Tak. Obydwa odniesienia dotyczą zespołu czujnika ciśnienia MPS-V6T-AG-0.26M-KM-RH. Przed złożeniem zamówienia klienci powinni jeszcze sprawdzić kompletną etykietę, złącze, kabel, połączenie pneumatyczne i pozycję montażową.

Nie zaleca się bezpośredniej wymiany bez sprawdzenia elektrycznego. Standardowa wersja AC ma zdefiniowane wyjście analogowe, natomiast wersja AG-0.26M-KM-RH wykorzystuje dostosowany do indywidualnych potrzeb układ kabla maszynowego i złączy.

Proszę podać model sprzętu, numer seryjny, oryginalną etykietę czujnika, numer części, zdjęcia złączy, zdjęcia kabli, zdjęcia pozycji montażowych, wymaganą ilość i preferowany stan produktu.

Sprawdź sygnał czujnika, zasilanie, okablowanie, złącze, rurkę pneumatyczną, filtr, złączkę, generator podciśnienia, zawór i wejście maszyny. Alarm podciśnienia nie zawsze oznacza, że ​​sam czujnik uległ awarii.

Pilne potrzeby można sprawdzić według aktualnego stanu magazynowego. Aby otrzymać szybką wycenę, prosimy o podanie dokładnego modelu, numeru części, ilości, kraju docelowego i wymaganej daty dostawy.

Skontaktuj się z naszym zespołem sprzedaży, aby uzyskać informacje na temat dostępności zapasów, stanu produktu, identyfikacji technicznej, ceny, szczegółów opakowania i opcji dostawy międzynarodowej.

W celu szybszej weryfikacji prosimy o dołączenie:

• MPS-V6T-AG-0,26M-KM-RH.
• N510025620AA.
• KXF0DQXAA00.
• Model wyposażenia DT401.
• Wymagana ilość.
• Preferowany stan produktu.
• Oryginalne zdjęcia czujników.
• Zdjęcia złączy i kabli.
• Miejsce dostawy.
• Wymagany termin dostawy.

Wyślij zapytanie już dziś, aby otrzymać szczegółową ofertę na zespół czujnika ciśnienia podciśnienia CONVUM MPS-V6T-AG-0.26M-KM-RH DT401.
