OEM Niestandardowa seria frezów do separacji płytek drukowanych z drobnoziarnistego węglika wolframu z precyzyjnym szlifowaniem

Nazwa Marki: OEM
Numer modelu: Potwierdzone według wymiarów frezu
Szczegółowe informacje
Miejsce pochodzenia:
CHINY I JAPONIA
Nazwa produktu:
Frez do separacji PCB z węglika wolframu
Marka:
OEM
Szereg:
Seria niestandardowa
Model:
Potwierdzone według wymiarów frezu
Numer części:
Przypisane zgodnie z ostateczną specyfikacją
Kategoria produktu:
Części zamienne SMT
Podkategoria:
Części separatorów PCB
Typ narzędzia:
Frez/frez do PCB
Tworzywo:
Drobnoziarnisty węglik wolframu
Metoda przetwarzania:
Szlifowanie precyzyjne
Główna funkcja:
Trasowanie płytek PCB, wycinanie konturów, dłutowanie i usuwanie paneli
Obowiązująca maszyna:
Separator PCB, router CNC PCB i maszyna do depanowania
odpowiednia płytka drukowana:
FR-4, CEM-1, CEM-3, aluminiowa płytka PCB i płyta kompozytowa
Średnica cięcia:
Typowy zakres 0,8–3,175 mm; Dostępne rozmiary niestandardowe
Typowe średnice:
0,8, 1,0, 1,2, 1,5, 1,6, 2,0, 2,4, 3,0, 3,175 mm
Opis produktu

Frezy do separacji PCB z węglika wolframu OEM serii niestandardowej

OEM Niestandardowa seria frezów do separacji płytek drukowanych z drobnoziarnistego węglika wolframu z precyzyjnym szlifowaniemOEM Niestandardowa seria frezów do separacji płytek drukowanych z drobnoziarnistego węglika wolframu z precyzyjnym szlifowaniemOEM Niestandardowa seria frezów do separacji płytek drukowanych z drobnoziarnistego węglika wolframu z precyzyjnym szlifowaniem

Frezy do separacji PCB z węglika wolframu OEM serii niestandardowej to precyzyjne narzędzia tnące opracowane do trasowania płytek PCB, wycinania konturów, dłutowania i usuwania paneli. Te frezy, wykonane z drobnoziarnistego węglika wolframu, zapewniają sztywność, odporność na zużycie i stabilność wymiarową wymaganą w ciągłej produkcji płytek drukowanych.

Przecinarki nadają się do maszyn do oddzielania PCB w trybie offline, systemów depanelowania inline, routerów CNC PCB i zautomatyzowanego sprzętu do przetwarzania PCB. Różne średnice cięcia, średnice trzpienia, geometrie rowków, długości cięcia i długości całkowite mogą być dostarczone w zależności od tulei zaciskowej maszyny klienta, materiału PCB, grubości panelu, ścieżki frezowania i prędkości produkcji.

W porównaniu z narzędziami tnącymi ogólnego przeznaczenia, frezy do płytek PCB są przeznaczone do kontrolowania zadziorów, kurzu, wibracji i odprysków krawędzi podczas obróbki płytek FR-4, serii CEM, płytek drukowanych na podłożu aluminiowym, kompozytów z włókna szklanego i innych podłoży elektronicznych. Każda specyfikacja powinna być dobrana w oparciu o rzeczywistą konstrukcję PCB i warunki pracy maszyny.


Kluczowe informacje o produkcie
Przedmiot Opis
Typ produktu Frez do separacji PCB
Seria produktów Seria niestandardowa OEM
Materiał narzędzia Drobnoziarnisty węglik wolframu
Główna funkcja Trasowanie płytek PCB, usuwanie paneli, wycinanie konturów i dłutowanie
Obowiązujący sprzęt Separator PCB, router PCB i maszyna do depanowania CNC
Typowe materiały płytowe FR-4, CEM-1, CEM-3, aluminiowa płytka drukowana i kompozytowa płytka drukowana
Średnica frezu Wiele opcji standardowych i niestandardowych
Średnica trzpienia Potwierdź zgodnie z tuleją maszynową
Projekt fletu Geometria Up-Cut, Down-Cut, Kompresja lub Dostosowana
Obróbka powierzchniowa Niepowlekane lub opcjonalna powłoka
Stan produkcyjny Nowy
Personalizacja Średnica, długość, rowek, geometria krawędzi i opakowanie
Standard modelu Seria niestandardowa; Potwierdź za pomocą rysunku lub danych wymiarowych
Numer części Przypisane zgodnie z potwierdzoną specyfikacją

Zalety produktu
Korzyść Korzyści dla klienta
Drobnoziarnisty materiał węglikowy Zapewnia wysoką sztywność i zwiększoną odporność na ścierne materiały PCB
Precyzyjnie szlifowane krawędzie tnące Obsługuje stabilną dokładność trasowania i czystsze krawędzie płyt
Wiele opcji średnicy Dopasowuje różne szerokości szczelin, promienie konturów i prześwity komponentów
Zoptymalizowana geometria fletu Poprawia odprowadzanie wiórów i pyłu podczas frezowania z dużą prędkością
Kontrolowana koncentryczność narzędzia Pomaga zredukować wibracje, ślady po nożu i nierówną jakość krawędzi
Niestandardowa długość cięcia Pasuje do różnych grubości PCB i zastosowań z panelami piętrowymi
Stabilne wymiary trzpienia Zapewnia bezpieczne mocowanie wewnątrz tulei wrzeciona routera
Stała produkcja seryjna Pomaga ujednolicić harmonogramy wymian i jakość przetwarzania
Opakowanie ochronne Zmniejsza uszkodzenia krawędzi podczas przechowywania i transportu
Wsparcie techniczne w zakresie wyboru Umożliwia dopasowanie specyfikacji na podstawie próbki, rysunku lub danych maszynowych

Przyczyna: Typowe problemy podczas trasowania PCB

Depanelacja PCB to precyzyjny proces obróbki. Nawet niewielka niezgodność pomiędzy frezem, materiałem PCB i parametrami routera może spowodować widoczne defekty lub skrócić żywotność narzędzia.

1. Nadmierne tworzenie się zadziorów

Zadziory mogą pojawić się, gdy krawędź skrawająca ulegnie zużyciu, gdy geometria rowka jest nieodpowiednia lub gdy posuw i prędkość wrzeciona nie są odpowiednio dopasowane. Zadziory mogą wpływać na wygląd płyty, luz montażowy i dalszą kontrolę.

2. Odpryski krawędzi PCB

FR-4 i inne materiały z włókna szklanego mogą powodować odpryski, gdy frez wibruje, gdy występ narzędzia jest zbyt długi lub gdy średnica frezu jest nieodpowiednia do promienia frezowania. Uszkodzona krawędź skrawająca może również zwiększyć odpryski.

3. Żywotność krótkiego noża

Płytki drukowane zawierają ścierne włókna szklane i systemy żywic. Narzędzia ze stali szybkotnącej ogólnego przeznaczenia mogą szybko zużywać się w przypadku ciągłej produkcji. Nieprawidłowe parametry skrawania, niewystarczające odsysanie pyłu i zły stan wrzeciona również mogą przyspieszyć zużycie.

4. Złamanie ostrza

Do złamania narzędzia może dojść na skutek nadmiernej prędkości posuwu, nieprawidłowych metod zagłębiania, niewystarczającego mocowania chwytu, niestabilnych łożysk wrzeciona, nadmiernego wysunięcia narzędzia lub kontaktu z nieoczekiwanymi elementami metalu.

5. Niestabilne wymiary routingu

Bicie, wibracje wrzeciona, niewłaściwa średnica frezu i nierówna jakość narzędzia mogą powodować odchylenia wymiarowe. Odchylenia te mogą mieć wpływ na dokładność obrysu płytki, rozmiar szczeliny i odległość pomiędzy frezowaną krawędzią a elementami elektronicznymi.

6. Nadmierne zapylenie wokół obszaru wyznaczania trasy

Prowadzenie PCB generuje drobny pył. Niewłaściwa konstrukcja rowka lub niewystarczająca ekstrakcja podciśnienia może spowodować, że pył pozostanie w kanale tnącym, zwiększając ciepło i opór skrawania.

7. Rozwarstwienie w pobliżu krawędzi płyty

Rozdzielenie warstw może nastąpić, gdy narzędzie jest tępe, kierunek frezowania jest nieprawidłowy lub siła skrawania nie jest odpowiednio kontrolowana. Płyty wielowarstwowe i płyty o wrażliwej strukturze krawędzi wymagają starannego doboru narzędzi.


Rozwiązanie: Precyzyjne frezy węglikowe do kontrolowanego usuwania paneli

Nasze frezy do separacji PCB z węglika wolframu są produkowane w celu zapewnienia stabilnego rozwiązania do cięcia w operacjach produkcji elektroniki.

Konstrukcja z drobnoziarnistego węglika

Drobnoziarnisty węglik wolframu łączy sztywność z odpornością na zużycie. Materiał ten nadaje się do frezowania podłoży ściernych, takich jak FR-4 wzmocniony włóknem szklanym. Sztywny korpus narzędzia pomaga zachować geometrię krawędzi przy dużych prędkościach wrzeciona.

Precyzyjnie szlifowane flety

Profil rowkowy jest szlifowany w celu kontrolowanego cięcia i skutecznego usuwania pyłu. W zależności od struktury płytki drukowanej i wymaganej jakości krawędzi, klienci mogą wybrać konstrukcje rowków w górę, w dół, w stylu kompresyjnym lub dostosowane do konkretnego zastosowania.

Dokładna kontrola średnicy

Średnica frezu określa szerokość frezowania, minimalny promień naroża i luz elementu. Precyzyjna kontrola średnicy pomaga zachować spójne kontury PCB w powtarzających się partiach produkcyjnych.

Stabilny chwyt i koncentryczność

Odpowiednio dobrany trzpień ogranicza ruch wewnątrz tulei. Kontrolowana koncentryczność pomaga zminimalizować wibracje, nierównomierne zużycie, zbyt duże kanały prowadzące i widoczne ślady po frezie.

Dopasowanie specyfikacji w oparciu o aplikację

Przecinarkę można dobrać według:

Czynnik wyboru Wymagane informacje
Materiał PCB Podłoże FR-4, CEM, na podłożu aluminiowym, kompozytowe lub inne
Grubość PCB Rzeczywista grubość gotowej płyty lub panelu
Wymagana szerokość szczeliny Minimalna szerokość trasowanego kanału
Minimalny promień narożnika Najmniejszy promień konturu wewnętrznego
Tuleja wrzeciona Wymagana średnica trzpienia
Prędkość wrzeciona Normalny zakres pracy maszyny
Szybkość podawania Rzeczywista prędkość routingu
Kierunek trasy Ścieżka narzędzia zgodna z ruchem wskazówek zegara lub przeciwnie do ruchu wskazówek zegara
Odsysanie pyłu Położenie dyszy próżniowej i wydajność ssania
Wielkość produkcji Produkcja prototypowa, średnioseryjna lub ciągła
Wymagania dotyczące krawędzi Krawędź standardowa, krawędź o niskim zadziorach lub krawędź o wysokim wykończeniu
Typ maszyny Router offline, separator wbudowany lub platforma CNC

Dane techniczne
Ogólna tabela specyfikacji
Parametr Opis standardowy
Nazwa produktu Frez do separacji PCB z węglika wolframu
Kategoria produktu Części zamienne SMT / Części separatorów PCB
Tworzywo Stały węglik wolframu
Stopień węglika Węglik drobnoziarnisty lub dostosowany do konkretnego zastosowania
Metoda produkcji Precyzyjne szlifowanie
Średnica cięcia Zwykle 0,8–3,175 mm; Dostępne inne rozmiary
Typowe opcje średnicy 0,8, 1,0, 1,2, 1,5, 1,6, 2,0, 2,4, 3,0 i 3,175 mm
Średnica trzpienia Wybrane według tulei maszynowej
Długość cięcia Dostosowane do grubości PCB
Długość całkowita Standardowe lub dostosowane
Liczba fletów Wybrane według materiału i zastosowania
Kierunek fletu Cięcie w górę, w dół lub dostosowane
Projekt Helixa Specyficzne dla aplikacji
Typ końcówki Płaski koniec lub niestandardowa geometria końca
Wykończenie krawędzi Precyzyjne uziemienie
Powłoka Niepowlekana lub opcjonalna powłoka specyficzna dla zastosowania
Odpowiednie materiały FR-4, CEM-1, CEM-3, aluminiowe PCB i podłoża kompozytowe
Główna aplikacja Trasowanie PCB, cięcie, dłutowanie i usuwanie paneli
Kompatybilność maszyn Potwierdzone przez tuleję zaciskową, wymiary narzędzia i parametry operacyjne
Stan Nowy
Opakowanie Indywidualna tuba ochronna lub niestandardowe opakowanie przemysłowe
Typ zamówienia Specyfikacja standardowa lub produkcja niestandardowa

Ważny:Powyższy zakres średnic i opcje wymiarowe reprezentują często wymagane konfiguracje. Ostateczne specyfikacje muszą zostać potwierdzone rysunkiem wymiarowym, próbką istniejącego noża, instrukcją obsługi maszyny lub pomiarami dostarczonymi przez klienta.


Typowe odniesienie do doboru średnicy
Średnica frezu Typowe zastosowanie
0,8 mm Wąskie kanały trasowania i kompaktowe układy PCB
1,0 mm Precyzyjne frezowanie konturowe z ograniczonym prześwitem komponentów
1,2 mm Narożniki o małym promieniu i ogólne dokładne frezowanie
1,5 mm Zrównoważona siła skrawania i elastyczność frezowania
1,6 mm Typowe aplikacje do projektowania obrysów PCB i obróbki szczelin
2,0 mm Ogólne usuwanie paneli ze zwiększoną sztywnością frezu
2,4 mm Szersze kanały trasujące i grubsza struktura płyt
3,0 mm Cięcie konturowe o większej sztywności
3,175 mm Większe kanały prowadzące i kompatybilne systemy tulei zaciskowych 1/8 cala

Ostatecznej średnicy frezu nie należy dobierać wyłącznie w zależności od grubości deski. Należy również wziąć pod uwagę minimalny promień wewnętrzny, odstępy wokół komponentów, moc maszyny, szerokość kanału frezującego i wymaganą jakość krawędzi.


Wybór geometrii fletu
Typ fletu Główna charakterystyka Zalecane rozważenie
Cięcie w górę Kieruje wióry i kurz do góry Przydatne, gdy skuteczna jest ekstrakcja górna
Down-Cut Kieruje siłę cięcia i zanieczyszczenia w dół Może pomóc w kontrolowaniu podnoszenia górnej powierzchni w odpowiednich zastosowaniach
Styl kompresji Łączy działanie tnące w górę i w dół Nadaje się do zmniejszania uszkodzeń krawędzi na obu powierzchniach
Prosty flet Prosta geometria cięcia Dobierane do konkretnych materiałów i warunków pracy
Wielofletowy Zapewnia wiele krawędzi skrawających Wymaga prawidłowego odsysania pyłu i ustawień podawania
Dostosowana geometria Opracowane dla konkretnych konstrukcji płyt Polecany do nietypowych materiałów lub projektów o dużej objętości

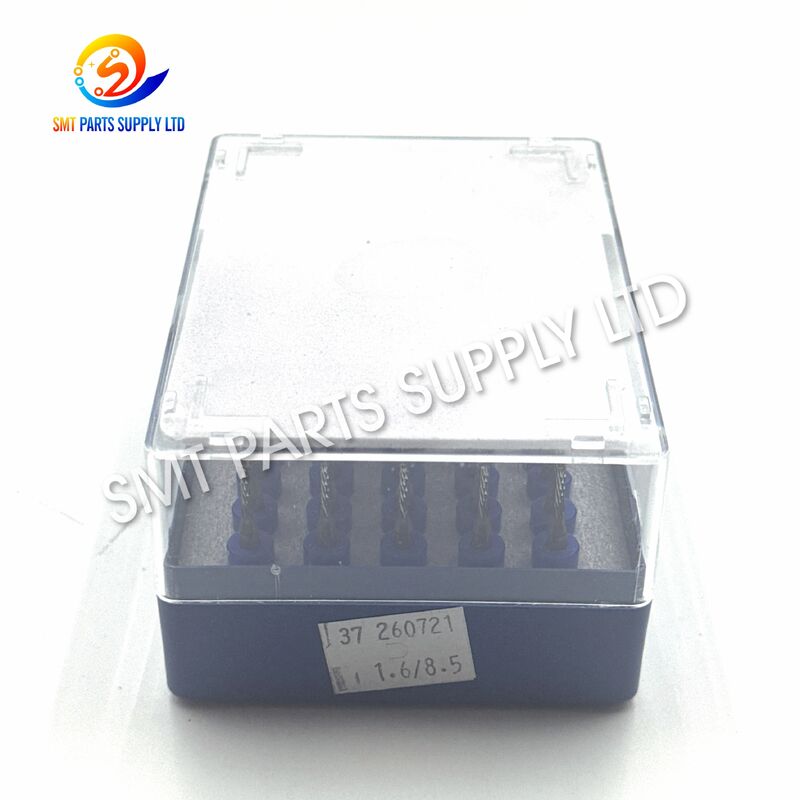

OEM Niestandardowa seria frezów do separacji płytek drukowanych z drobnoziarnistego węglika wolframu z precyzyjnym szlifowaniemOEM Niestandardowa seria frezów do separacji płytek drukowanych z drobnoziarnistego węglika wolframu z precyzyjnym szlifowaniemOEM Niestandardowa seria frezów do separacji płytek drukowanych z drobnoziarnistego węglika wolframu z precyzyjnym szlifowaniem
Aplikacja

Te frezy są używane w zakładach produkujących elektronikę, fabrykach montażu płytek PCB, zakładach produkcyjnych kontraktowych, działach serwisu maszyn routerów i liniach produkcyjnych do depanelacji PCB.

Obowiązujący sprzęt
  • Maszyny do oddzielania PCB w trybie offline
  • Automatyczne systemy depanelacji PCB Inline
  • Frezarki CNC do PCB
  • Sprzęt do trasowania PCB w komputerach stacjonarnych
  • Zautomatyzowane systemy cięcia płytek drukowanych
  • Platformy separacji PCB oparte na oprawach
  • Wielowrzecionowe systemy routerów PCB
  • Dostosowany sprzęt do elektronicznego przetwarzania podłoża

Kompatybilność musi zostać potwierdzona średnicą trzpienia frezu, tuleją zaciskową maszyny, długością całkowitą, średnicą skrawania, dopuszczalną prędkością wrzeciona i konstrukcją uchwytu narzędziowego.


Obowiązujące materiały PCB
Materiał PCB Uwagi dotyczące aplikacji
FR-4 Typowy materiał epoksydowy z włókna szklanego wymagający odpornych na zużycie noży
CEM-1 Materiał płyty kompozytowej stosowany w wybranych produktach elektronicznych
CEM-3 Kompozytowa płyta epoksydowa wymagająca stabilnych warunków cięcia
PCB z podłożem aluminiowym Wymaga starannego doboru parametrów i geometrii ostrza
Laminat pokryty miedzią Odpowiedni nóż zależy od konstrukcji laminatu
Wielowarstwowa płytka drukowana Wymaga uwagi na rozwarstwienie i jakość krawędzi
Elastyczna i sztywna płytka drukowana Wymaga specjalistycznego wsparcia i warunków trasowania
Kompozytowe podłoże elektroniczne Nóż należy dobrać odpowiednio do składu materiału

Typowe operacje przetwarzania
Działanie Opis
Schemat trasowania PCB Tworzy ostateczny kontur zewnętrzny poszczególnych desek
Depanelowanie panelu Oddziela gotowe płytki drukowane od większego panelu produkcyjnego
Cięcie rowków wewnętrznych Przetwarza wewnętrzne otwory, kanały i szczeliny prześwitowe
Przycinanie konturu Usuwa nadmiar materiału płytowego wokół zaprojektowanego konturu
Trasowanie wspomagane urządzeniami Wykorzystuje dedykowane uchwyty do mocowania paneli podczas separacji
Usunięcie zakładki Tnie resztki zakładek po częściowym oddzieleniu panelu
Cięcie płyt prototypowych Obsługuje produkcję małoseryjną i inżynieryjną
Routing o dużej objętości Umożliwia wielokrotne automatyczne wyznaczanie tras z zaplanowaną wymianą narzędzi

Jak to działa

Wrzeciono routera PCB obraca frez z węglika wolframu z dużą prędkością. Maszyna przesuwa wrzeciono lub panel PCB wzdłuż zaprogramowanej ścieżki narzędzia. Gdy krawędzie tnące stykają się z płytą, frez usuwa materiał z kanału frezującego.

Krok 1: Instalacja narzędzia

Trzpień frezu jest wkładany w tuleję wrzeciona. Powierzchnia chwytu musi być czysta, a narzędzie zamocowane na odpowiedniej głębokości. Nadmierny występ ostrza może zwiększyć ryzyko wibracji i złamania.

Krok 2: Pozycjonowanie PCB

Panel PCB jest umieszczony w uchwycie prowadzącym. Właściwe podparcie zapobiega ruchom panelu, wibracjom, zginaniu i kontaktowi frezu z uchwytem.

Krok 3: Dostosowanie programu

Program routera definiuje ścieżkę cięcia, punkt wejścia, kierunek ruchu, głębokość cięcia i kolejność. W zależności od konfiguracji maszyny można zastosować wyrównanie Fiducial lub Vision.

Krok 4: Szybkie wyznaczanie tras

Wrzeciono obraca frez, a maszyna podąża po zaprogramowanym konturze. Geometria rowka przecina włókno szklane, żywicę, miedź i inne materiały zawarte w strukturze PCB.

Krok 5: Odsysanie pyłu

System próżniowy zbiera pył powstający w pobliżu obszaru cięcia. Skuteczna ekstrakcja pomaga zapobiegać gromadzeniu się materiału, redukuje ciepło i utrzymuje miejsce pracy w czystości.

Krok 6: Kontrola krawędzi

Po oddzieleniu krawędź PCB jest sprawdzana pod kątem zadziorów, odprysków, odchyleń wymiarowych, rozwarstwień, niepełnego cięcia i widocznych śladów narzędzi.

Krok 7: Kontrola trwałości narzędzia

Personel produkcyjny rejestruje użycie frezu według odległości frezowania, ilości paneli, czasu pracy lub stanu jakości krawędzi. Nóż należy wymienić, zanim nadmierne zużycie wpłynie na jakość produkcji.


Zalecane praktyki operacyjne
Praktyka Zamiar
Wyczyść tulejkę przed instalacją Zapobiega biciu spowodowanemu przez kurz lub zanieczyszczenia
Zminimalizuj występ narzędzia Poprawia sztywność i redukuje wibracje
Użyj odpowiedniej metody wprowadzania Redukuje nagłe uderzenia w nóż
Potwierdź stan wrzeciona Zapobiega przedwczesnemu zużyciu spowodowanemu wibracjami łożysk
Utrzymaj skuteczną ekstrakcję próżniową Usuwa pył ścierny z kanału prowadzącego
Używaj stabilnych opraw PCB Zapobiega przesuwaniu się panelu i uszkodzeniom krawędzi
Regularnie sprawdzaj nóż Identyfikuje zużycie, odpryski lub nagromadzenie żywicy
Unikaj nadmiernego posuwu Zmniejsza obciążenie tnące i ryzyko złamania
Dopasuj obrót i kierunek ścieżki narzędzia Pomaga kontrolować siłę skrawania i jakość krawędzi
Wymień zużyte tuleje zaciskowe Utrzymuje bezpieczne mocowanie narzędzia i koncentryczność
Rejestruj użycie narzędzia Wspiera zapobiegawcze planowanie wymiany
Przetestuj nowe parametry na płytkach próbnych Zmniejsza ryzyko produkcyjne przed przetwarzaniem wsadowym

Rzeczywistą prędkość wrzeciona i posuw należy określić na podstawie możliwości maszyny, średnicy frezu, konstrukcji rowka, materiału PCB, grubości płyty, głębokości frezowania i wymaganej jakości krawędzi.


Jak wybrać
1. Potwierdź rozmiar tulei zaciskowej maszyny

Średnica trzpienia musi pasować do tulei wrzeciona. Nie zakładaj, że wszystkie maszyny do oddzielania PCB używają tej samej średnicy narzędzia lub standardu tulei zaciskowej.

Wymagane informacje:

  • Marka i model maszyny
  • Model wrzeciona
  • Specyfikacja tulei zaciskowej
  • Istniejąca średnica trzpienia frezu
  • Maksymalna dozwolona długość narzędzia
2. Potwierdź materiał PCB

FR-4, płyty na podłożu aluminiowym, materiały CEM i płyty kompozytowe wytwarzają różne obciążenia tnące. Zawartość włókna szklanego i warstwy metalu mogą znacząco wpływać na zużycie narzędzia.

3. Potwierdź grubość płyty

Długość cięcia musi całkowicie pokrywać grubość deski, jednocześnie umożliwiając jej odpowiednie ułożenie. Zbyt długi odcinek skrawania może zmniejszyć sztywność narzędzia.

4. Potwierdź minimalny promień routingu

Promień frezu określa najmniejszy narożnik wewnętrzny, który można obrobić. Mniejszy frez zapewnia większą elastyczność prowadzenia, podczas gdy większy frez zazwyczaj zapewnia większą sztywność.

5. Potwierdź wymagany kanał routingu

Kanał frezujący musi uwzględniać średnicę frezu i zaprogramowaną ścieżkę narzędzia. Klient powinien również wziąć pod uwagę odległość pomiędzy krawędzią PCB a pobliskimi elementami.

6. Wybierz kierunek fletu

Geometrie cięcia w górę, w dół i ściskania powodują różne charakterystyki siły skrawania i przepływu pyłu. Wybór powinien opierać się na konstrukcji mocowania, położeniu podciśnienia, powierzchni płyty i wymaganiach dotyczących krawędzi.

7. Oceń wielkość produkcji

W przypadku ciągłego trasowania o dużej objętości szczególnie ważna jest spójność narzędzi i zarządzanie wymianą. Klienci mogą zamawiać krajarki w partiach produkcyjnych o identyfikowalnych specyfikacjach i ustandaryzowanych opakowaniach.

8. Przejrzyj wymagania dotyczące jakości brzegowej

Standardowa krawędź przemysłowa, krawędź o niskim zadziorach i krawędź o jakości kosmetycznej mogą wymagać innej geometrii ostrza i parametrów obróbki.


Lista kontrolna wyboru do zapytania
Wymagane informacje Przykład
Marka i model maszyny Informacje dostarczane przez klienta
Istniejący model noża Wydrukowany kod lub numer referencyjny klienta
Średnica frezu Zmierzona średnica cięcia
Średnica trzpienia Zmierzony rozmiar trzonka
Długość cięcia Efektywna długość fletu
Długość całkowita Całkowita długość narzędzia
Materiał PCB FR-4, aluminiowa płytka drukowana lub inna
Grubość PCB Grubość gotowej płyty
Wymagany typ fletu Cięcie w górę, w dół lub nieznane
Minimalny promień narożnika Według rysunku PCB
Miesięczne zużycie Szacowana liczba sztuk na miesiąc
Wymagana ilość Próbka, zamówienie próbne lub zamówienie wsadowe
Wymagania dotyczące opakowania Standardowa tuba lub etykieta niestandardowa
Rysunek lub próbka Zalecane do dokładnego dopasowania

W przypadku specyfikacji bez czytelnego numeru modelu klienci mogą dostarczyć wyraźne zdjęcia obok linijki lub suwmiarki. Bardziej wiarygodną identyfikację zapewnia rysunek wymiarowy lub próbka fizyczna.


Kontrola jakości

Każda partia produkcyjna może zostać skontrolowana zgodnie z potwierdzoną specyfikacją techniczną.

Elementy inspekcji
Przedmiot kontroli Cel jakości
Średnica cięcia Potwierdza wymiary kanału trasującego
Średnica trzpienia Zapewnia prawidłowe dopasowanie tulei zaciskowej
Długość cięcia Dopasowuje się do grubości deski i głębokości cięcia
Długość całkowita Zapobiega problemom z czyszczeniem maszyny
Stan krawędzi Sprawdza, czy nie występują wady szlifierskie i uszkodzenia ostrza
Geometria fletu Potwierdza zamówiony projekt cięcia
Prostoliniowość narzędzia Pomaga utrzymać stabilność routingu
Koncentryczność Redukuje wibracje i nierówne cięcie
Stan powierzchni Identyfikuje zanieczyszczenie lub uszkodzenie podczas manipulacji
Stan opakowania Chroni ostrze podczas dostawy
Identyfikacja partii Obsługuje specyfikację i śledzenie zamówień

Pakowanie i przechowywanie

Krawędź skrawająca frezu z węglików spiekanych jest twarda, ale wrażliwa na uderzenia. Prawidłowa obsługa pomaga zapobiec mikroskopijnym uszkodzeniom krawędzi przed montażem.

Standardowe opakowanie
  • Indywidualna plastikowa rurka ochronna
  • Końcówka tnąca zabezpieczona przed przesuwaniem
  • Etykieta ze specyfikacją na opakowaniu zewnętrznym
  • Pakowanie seryjne dla zleceń produkcyjnych
  • Karton eksportowy z zabezpieczeniem wewnętrznym
  • Dostosowana etykieta dostępna w zależności od ilości zamówienia
Zalecenia dotyczące przechowywania
Zalecenie Powód
Przechowuj ostrza w tubach ochronnych Zapobiega stykaniu się krawędzi tnących
Przechowywać w suchym środowisku Zmniejsza ryzyko zanieczyszczenia i korozji na powiązanych powierzchniach
Oddziel różne średnice Zapobiega mieszaniu specyfikacji
Unikaj upuszczania narzędzia Węglik może odpryskiwać pod wpływem uderzenia
Nie dotykaj bezpośrednio krawędzi tnących Chroni operatorów i zapobiega zanieczyszczeniu
Korzystaj z zarządzania „pierwsze weszło, pierwsze wyszło”. Poprawia identyfikowalność zapasów
Zachowaj etykiety przy każdej partii Zapobiega instalacji nieprawidłowej specyfikacji

Przewodnik rozwiązywania problemów
Problem Możliwa przyczyna Zalecana kontrola
Ciężkie zadziory Zużyta krawędź lub nieprawidłowe parametry Sprawdź frez i sprawdź stan podawania
Odpryski krawędzi Nadmierne wibracje lub nieodpowiednia geometria Sprawdź wrzeciono, uchwyt i wybór frezu
Złamanie noża Nadmierne obciążenie lub długa projekcja Zmniejsz występ i sprawdź ścieżkę narzędzia
Szeroki kanał routingu Bicie wrzeciona lub niewłaściwa średnica Zmierz frez i sprawdź tuleję zaciskową
Nierówne wykończenie krawędzi Zużycie narzędzia lub ruch panelu Wymień narzędzie i sprawdź mocowanie
Gromadzenie się kurzu Słaba ekstrakcja lub nieodpowiedni flet Sprawdź system próżniowy i kierunek rowka
Rozwarstwienie Tępe narzędzie lub nadmierna siła skrawania Wymień frez i zoptymalizuj parametry
Krótka żywotność narzędzia Materiał ścierny lub nieprawidłowe ustawienia Przejrzyj materiał, prędkość, posuw i ekstrakcję
Poślizg noża Nieprawidłowa tuleja zaciskowa lub niewystarczające mocowanie Oczyść i sprawdź uchwyt narzędziowy
Nadmierny hałas Problem z wibracjami, zużyciem lub wrzecionem Zatrzymaj pracę i sprawdź cały system

Często zadawane pytania
1. Jakie maszyny mogą używać tych frezów do oddzielania PCB?

Te obcinaki mogą być używane z wieloma separatorami PCB offline, maszynami do depanelacji inline, routerami CNC PCB i niestandardowymi systemami trasowania. Kompatybilność należy potwierdzić na podstawie średnicy chwytu, wymiarów frezu, tulei zaciskowej wrzeciona, dopuszczalnej długości narzędzia i wymagań operacyjnych, a nie samej nazwy maszyny.

2. Czy możesz dostarczyć niestandardowe średnice i długości frezów?

Tak. Średnicę cięcia, średnicę trzpienia, długość cięcia, długość całkowitą, kierunek rowków, ilość rowków i opakowanie można wyprodukować zgodnie z rysunkiem, istniejącą próbką, specyfikacją maszyny lub potwierdzonymi informacjami wymiarowymi. W przypadku konfiguracji niestandardowych zaleca się użycie przykładowego lub kompletnego rysunku.

3. Który frez jest odpowiedni do płytek drukowanych FR-4?

Do FR-4 powszechnie wybiera się drobnoziarniste frezy z węglika wolframu, ponieważ zawartość włókna szklanego jest materiałem ściernym. Ostateczną średnicę i geometrię rowka należy dobrać w zależności od grubości płyty, promienia frezowania, szerokości kanału, prędkości obrotowej wrzeciona, posuwu i wymaganej jakości krawędzi.

4. Jak można poprawić żywotność noża?

Używaj czystej tulei zaciskowej o odpowiednim rozmiarze, minimalizuj wystawanie ostrza, konserwuj wrzeciono, zabezpiecz mocowanie PCB, zapewnij skuteczne odsysanie pyłu, unikaj nadmiernego obciążenia posuwem i wymień frez, zanim nastąpi poważne zużycie. Zapisy produkcyjne mogą pomóc w ustaleniu częstotliwości wymiany zapobiegawczej.

5. Jakie informacje są potrzebne do dokładnej wyceny?

Proszę podać średnicę frezu, średnicę trzpienia, długość cięcia, długość całkowitą, typ rowka, materiał PCB, grubość płyty, model maszyny, wymaganą ilość oraz zdjęcia lub rysunki. Gdy specyfikacja nie jest znana, najbardziej niezawodną metodą identyfikacji jest przesłanie istniejącej próbki.


Dlaczego warto wybrać nasze frezy do płytek PCB
Możliwości serwisowe Wartość dla kupujących
Rozmiary standardowe i niestandardowe Obsługuje różne routery i struktury PCB
Wsparcie dopasowania wymiarowego Zmniejsza ryzyko zamówienia niewłaściwego noża
Dostępność zamówienia próbki Umożliwia testowanie produkcji przed większymi zamówieniami
Możliwość dostaw seryjnych Obsługuje inwentaryzację konserwacyjną i regularną wymianę
Opakowania eksportowe Chroni precyzyjne narzędzia podczas dostaw międzynarodowych
Oznaczenie specyfikacji Upraszcza zarządzanie magazynem i produkcją
Komunikacja aplikacji Pomaga zidentyfikować ważne parametry wyboru
Dostawa OEM Obsługuje wymagania dystrybutora i sprzętu-serwisu
Stabilne planowanie produkcji Nadaje się do powtarzalnych i zaplanowanych zakupów
Szybkie przygotowanie wyceny Dostępne po otrzymaniu pełnych szczegółów technicznych

Skontaktuj się z nami

Szukasz niezawodnych frezów z węglika wolframu do separatora PCB, routera CNC lub automatycznej linii do depanelowania?

Prosimy o przesłanie nam następujących informacji:

  • Marka i model maszyny
  • Istniejący model noża lub numer części
  • Średnica cięcia i średnica trzpienia
  • Długość cięcia i długość całkowita
  • Materiał PCB i grubość płytki
  • Kierunek fletu lub wyraźne zdjęcia produktów
  • Wymagana ilość i oczekiwany harmonogram dostaw

Nasz zespół sprawdzi wymagania wymiarowe i zaleci odpowiednią standardową lub niestandardową specyfikację noża. Próbki, rysunki i zdjęcia z bliska są mile widziane w celu dokładnego dopasowania.

Wyślij zapytanie już dziś, aby uzyskać potwierdzenie specyfikacji, dostępność próbek, czas realizacji produkcji, opcje pakowania i konkurencyjną ofertę.
