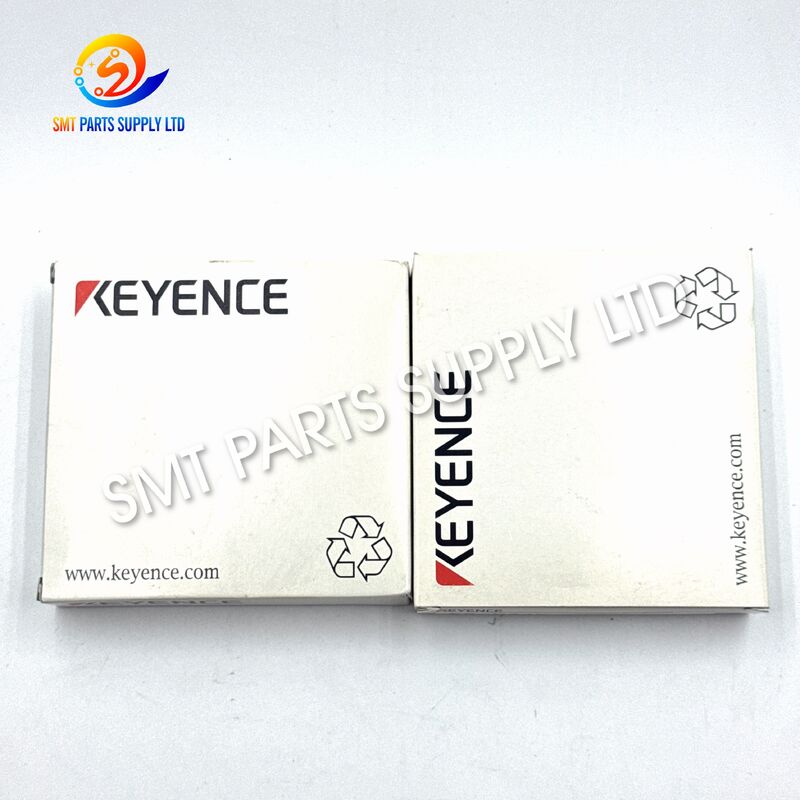

KEYENCE FS-V34P Wzmacniacz światłowodowy PNP z szybką reakcją 33 μs i podwójnym cyfrowym wyświetlaczem dla FUJI NXT II A10398

KEYENCE FS-V34P to szybki cyfrowy wzmacniacz światłowodowy zaprojektowany jako kablowa jednostka rozszerzająca PNP w serii czujników FS-V30. Często występują odniesienia pod numerem części FUJI A10398 dla wybranych pozycji wykrywania przenośnika lub toru FUJI NXT II. Urządzenie łączy w sobie dwa wyjścia sterujące PNP, jedno wejście zewnętrzne, czteroelementowe źródło światła LED o długości fali 640 nm i wybieralne prędkości reakcji w zakresie od 33 μs do 16 ms.

Podwójny monitor cyfrowy wyświetla zarówno ustawione, jak i bieżące wartości natężenia światła, pomagając personelowi konserwacyjnemu zidentyfikować niestabilne wykrycie, zanieczyszczenie, niewspółosiowość włókien lub niewystarczający margines wykrywania. Liczne funkcje wykrywania i timera umożliwiają konfigurację wzmacniacza pod kątem różnych warunków produkcji, kolorów komponentów, powierzchni PCB, prędkości przenośników i wymagań dotyczących sterowania maszyną.

FS-V34P jest raczej jednostką rozszerzającą niż samodzielnym wzmacniaczem głównym. Dlatego przed złożeniem zamówienia kupujący powinni potwierdzić istniejącą jednostkę główną, architekturę elektryczną PNP, układ okablowania, głowicę światłowodową, pozycję montażową i konfigurację maszyny.

FUJI A10398 jest powszechnie sprzedawany na rynku części zamiennych SMT jako wzmacniacz światłowodowy KEYENCE FS-V34P stosowany w aplikacjach wykrywania torów lub przenośników FUJI NXT II. Dokładne pozycje instalacji mogą się różnić w zależności od generacji maszyny, konfiguracji modułu, specyfikacji przenośnika i wcześniejszych modyfikacji konserwacyjnych. Przed wymianą kupujący powinien sprawdzić starą etykietę wzmacniacza i okablowanie.

Nowoczesny sprzęt do rozmieszczania SMT zależy od stabilnych sygnałów przenośnika i wykrywania położenia. Kiedy wzmacniacz światłowodowy, głowica światłowodowa, okablowanie lub pozycja montażowa staną się niestabilne, maszyna może otrzymać nieprawidłowy sygnał obecności płytki lub sygnału pozycji transferu.

Wzmacniacza nie należy wymieniać tylko dlatego, że maszyna wyświetla alarm z czujnika. Najpierw należy sprawdzić cały obwód detekcji, aby określić, czy problem wynika z samego wzmacniacza, czy z innego komponentu.

1. Wyświetlacz cyfrowy jest uszkodzony, niekompletny lub nieczytelny.
2. Wyjście sterujące nie może zostać przełączone nawet wtedy, gdy odbierana wartość światła zmienia się normalnie.
3. Nie można zapisać ani prawidłowo ustawić ustawień progów.
4. Urządzenie uległo uszkodzeniu elektrycznemu, zanieczyszczeniu, przegrzaniu lub uderzeniu fizycznemu.
5. Kabel lub obudowa są uszkodzone nie do naprawienia.
6. Maszyna wielokrotnie zgłasza ten sam błąd czujnika po sprawdzeniu głowicy światłowodowej i okablowania.
7. Istniejąca jednostka ma nieprawidłowy typ wyjścia lub została wcześniej zastąpiona niedopasowanym modelem.
8. Linia produkcyjna wymaga renowacji z wykorzystaniem oryginalnego odsyłacza FS-V34P i FUJI A10398.

KEYENCE FS-V34P stanowi kompaktową platformę cyfrową do odbioru i przetwarzania sygnału optycznego dostarczanego przez kompatybilną jednostkę światłowodową. Przetwarza zmiany natężenia odbieranego światła na sygnały sterujące PNP, które mogą być odczytane przez układ sterujący maszyny.

Cyfrowy wyświetlacz i regulowane funkcje umożliwiają zarówno konserwację części zamiennych, jak i szczegółową optymalizację wykrywania.

Wzmacniacz oferuje sześć trybów reakcji do wyboru:

Szybsze ustawienie nie zawsze jest najlepszym ustawieniem. Tryb HIGH SPEED umożliwia szybkie wykrywanie, ale wolniejsze tryby mogą zapewnić lepszą stabilność wykrywania, gdy cel wytwarza słaby lub niespójny sygnał optyczny.

Podwójny monitor cyfrowy wyświetla jednocześnie zadaną wartość i aktualną wartość odbieranego światła. Pomaga to technikom porównać rzeczywisty sygnał z progiem przełączania bez konieczności ciągłego zmieniania stron wyświetlacza.

Wizualna różnica między tymi dwiema wartościami dostarcza przydatnych informacji na temat:

• Dostępny margines wykrywania.
• Wyrównanie włókien.
• Zanieczyszczenie optyczne.
• Docelowy współczynnik odbicia.
• Przydatność progowa.
• Fluktuacja sygnału.
• Wymagania konserwacyjne.

FS-V34P posiada dwa wyjścia sterujące. W zależności od obwodu maszyny i konfiguracji wzmacniacza, wyjścia mogą obsługiwać oddzielne warunki detekcji, logikę alarmów, ocenę okna lub powiązane funkcje maszyny.

Całkowite obciążenie wyjściowe i układ okablowania muszą mieścić się w określonych granicach elektrycznych. Tych dwóch wyjść nie należy traktować jako niezależnych wyjść wysokoprądowych.

Dostępne jest jedno wejście zewnętrzne. Jego dokładna funkcja zależy od wybranych ustawień wzmacniacza i obwodu maszyny. Można go używać do obsługiwanych funkcji zdalnych, takich jak uczenie, sterowanie zaprogramowanymi ustawieniami lub inne skonfigurowane operacje.

Przed podłączeniem sygnału zewnętrznego sprawdź schemat połączeń i istniejącą konfigurację maszyny.

Wzmacniacz obsługuje standardową ocenę natężenia światła i dodatkowe funkcje detekcji. Funkcje te pomagają dostosować czujnik do różnych celów i wymagań inspekcji.

Dostępne funkcje związane z wykrywaniem obejmują:

• Wykrywanie natężenia światła.
• Wykrywanie obszaru.
• Automatyczne śledzenie czułości.
• Ograniczone wykrywanie natężenia światła.
• Sprawdzanie liczenia.
• Wykrywanie nieprawidłowości.

Nie każda funkcja jest wymagana w przypadku zastosowania przenośnika FUJI. Jednostka zamienna powinna być zwykle skonfigurowana zgodnie z ustawieniami zapisanymi w usuniętym wzmacniaczu.

Timer może pomóc w stabilizacji sygnałów sterujących lub dostosowaniu krótkich zdarzeń optycznych do wymagań wejściowych sterownika PLC.

Czas trwania timera można wybrać w zakresie od 0,1 ms do 9999 ms.

FS-V34P ma wąską obudowę o wysokości około 30,3 mm, szerokości 9,8 mm i głębokości 71,8 mm. Konstrukcja jednostki rozszerzeń umożliwia zgrupowanie wielu wzmacniaczy w kompatybilnej jednostce głównej, redukując przestrzeń na panelu sterowania i upraszczając systemy wykrywania wielopunktowego.

Poniższe specyfikacje opierają się na opublikowanych przez producenta danych technicznych FS-V34P. Przed instalacją należy sprawdzić obciążenie elektryczne, temperaturę instalacji w grupie, okablowanie, kompatybilność włókien i konfigurację sterowania.

W przypadku jednoczesnego montażu kilku urządzeń należy uwzględnić akumulację ciepła.

W przypadku instalacji grupowej użyj odpowiedniego układu montażowego i utrzymuj prąd wyjściowy w granicach określonych przez producenta.

FS-V34P jest przeznaczony do przemysłowych systemów czujników światłowodowych, gdzie wymagana jest ograniczona przestrzeń instalacyjna, szybka reakcja, zdalne pozycjonowanie głowicy światłowodu lub szczegółowa regulacja cyfrowa.

W przypadku sprzętu FUJI A10398 jest powszechnie kojarzony z pozycją wzmacniacza światłowodowego NXT II lub przenośnika. Dokładne zadanie wykrywania zależy od konfiguracji maszyny i podłączonego modułu światłowodowego.

FS-V34P można również stosować w kompatybilnych systemach czujników światłowodowych PNP do:

• Wykrywanie obecności małych części.
• Wykrywanie krawędzi.
• Wykrywanie etykiet.
• Liczenie produktów.
• Monitorowanie przejścia komponentów.
• Potwierdzenie stanowiska.
• Wykrywanie dziury lub szczeliny.
• Sprzęt do pakowania.
• Maszyny montażowe.
• Zautomatyzowane stanowiska inspekcyjne.
• Sprzęt do produkcji elektroniki.
• Sprzęt do obsługi półprzewodników.
• Kompaktowe zrobotyzowane stanowiska robocze.
• Systemy transportu materiałów.
• Linie produkcyjne o dużej prędkości.

Rzeczywista odległość wykrywania, rozmiar plamki, przydatność celu i wydajność optyczna zależą głównie od podłączonego modułu światłowodowego i stanu obiektu, a nie od samego wzmacniacza.

Wzmacniacz dostarcza czerwone źródło światła LED o długości fali około 640 nm. Światło przesyłane jest podłączonym kablem światłowodowym w stronę punktu detekcji.

W zależności od konstrukcji głowicy światłowodowej cel albo przerywa transmitowaną wiązkę, albo odbija światło z powrotem w kierunku światłowodu odbiorczego.

Typowe ustalenia obejmują:

• Wykrywanie wiązką przechodzącą.
• Wykrywanie odblaskowe.
• Współosiowe wykrywanie odblaskowe.
• Wykrywanie małych punktów.
• Wykrywanie widoku z boku.
• Wykrywanie obszaru.

Odebrane światło wraca do wzmacniacza poprzez moduł światłowodowy. Wzmacniacz przekształca natężenie optyczne na wartość cyfrową.

Na czerwonym wyświetlaczu pokazywana jest aktualna wartość światła, natomiast na zielonym wyświetlaczu pokazywana jest wybrana wartość progowa lub zadana.

Wzmacniacz w sposób ciągły porównuje wartość odebranego światła ze skonfigurowanym progiem lub warunkami detekcji.

Gdy wybrany warunek zostanie spełniony, wzmacniacz zmienia stan wyjściowy.

FS-V34P wykorzystuje wyjścia typu otwarty kolektor PNP. Po aktywacji wyjście dostarcza sygnał typu źródłowego do kompatybilnego obwodu wejściowego maszyny.

Następnie sterownik maszyny wykorzystuje ten sygnał do wykonania zaprogramowanej operacji, takiej jak:

• Uruchomienie lub zatrzymanie przenośnika.
• Potwierdzenie przybycia PCB.
• Potwierdzenie wyjazdu PCB.
• Włączenie kolejnego kroku transferu.
• Generowanie alarmu czujnika.
• Zapobieganie niebezpiecznym ruchom mechanicznym.
• Sprawdzanie sekwencji produkcyjnej.

Tryb reakcji i ustawienia timera można dostosować, aby zrównoważyć prędkość i stabilność.

Na przykład:

• Tryb HIGH SPEED można wybrać w przypadku szybko poruszającej się krawędzi deski.
• Tryb FINE lub TURBO może poprawić stabilność podczas standardowego wykrywania przenośnika.
• ULTRA TURBO lub MEGA TURBO mogą poprawić czułość tam, gdzie odbierane światło jest słabe.
• Opóźnienie włączenia może ignorować bardzo krótkie, niepożądane sygnały.
• Opóźnienie wyłączenia może utrzymać wyjście wystarczająco długo, aby system sterowania mógł je zarejestrować.

Wartość cyfrowa, pasek wzmocnienia, funkcja wstrzymania i wyświetlanie wartości progowych pomagają personelowi konserwacyjnemu ocenić, czy czujnik ma wystarczający margines operacyjny.

Stabilny czujnik powinien normalnie wykazywać wyraźną różnicę pomiędzy wykrytymi i niewykrytymi warunkami. Gdy te dwie wartości staną się zbyt blisko siebie, może być konieczne czyszczenie, wyrównanie, regulacja progu lub wymiana włókien.

Przed demontażem starego wzmacniacza sprawdź:

• Etykieta producenta: KEYENCE.
• Numer modelu: FS-V34P.
• Numer referencyjny FUJI: A10398, jeśli dotyczy.
• Typ wyjścia: PNP.
• Typ jednostki: Jednostka rozszerzająca.
• Konfiguracja kabla.
• Podłączony wzmacniacz główny.
• Model z głowicą światłowodową.
• Aktualne wartości progowe.
• Tryb odpowiedzi.
• Ustawienie JAŚNO WŁĄCZONE lub CIEMNE WŁĄCZONE.
• Ustawienia timera.
• Okablowanie wyjściowe.

Zrób wyraźne zdjęcia:

• Wyświetlacz przedni.
• Okablowanie.
• Układ jednostek.
• Połączenie światłowodowe.
• Przełączniki lub przyciski DIP.
• Wartości parametrów.
• Pozycja wzmacniacza.
• Model jednostki głównej.

Zapisanie oryginalnej konfiguracji skraca czas instalacji i zapobiega przypadkowym różnicom parametrów.

Wyłącz i odizoluj zasilanie elektryczne zgodnie z procedurą konserwacji maszyny.

Nie instaluj ani nie usuwaj wzmacniacza, gdy obwód jest pod napięciem.

Sprawdź głowicę światłowodową i kabel pod kątem:

• Spękanie.
• Ciasne zakręty.
• Uszkodzone sekcje.
• Brudne powierzchnie optyczne.
• Luźny montaż.
• Nieprawidłowe wyrównanie.
• Nadmierne napięcie.
• Zanieczyszczenie olejem, kurzem, topnikiem lub klejem.

Wymiana wzmacniacza nie rozwiąże problemu spowodowanego uszkodzonym modułem światłowodowym.

Zamontuj FS-V34P w tej samej orientacji i pozycji jednostki rozszerzającej, co jednostka oryginalna. Potwierdź bezpieczne połączenie mechaniczne i prawidłowe połączenie elektryczne z powiązaną jednostką główną.

Wprowadź lub naucz zarejestrowany próg, logikę wyjściową, tryb odpowiedzi i wartości timera.

Nie zakładaj, że domyślne ustawienia fabryczne są prawidłowe dla urządzenia.

Przesuwaj reprezentatywną płytkę PCB lub cel do i z pozycji wykrywania. Potwierdzać:

• Stabilna zmiana wartości prądu.
• Prawidłowe wskazanie wyjścia.
• Prawidłowe działanie JAŚNIEJ lub CIEMNIEJ.
• Odpowiedni margines wykrywania.
• Żadnych nieoczekiwanych wahań sygnału.

Uruchom przenośnik z normalną prędkością produkcyjną i obserwuj wiele cykli przenoszenia.

Sprawdź:

• Brakujące tablice.
• Podwójne wyzwalanie.
• Opóźnione sygnały.
• Fałszywe alarmy.
• Wyjście przerywane.
• Niestabilne wartości odbieranego światła.

Przywróć urządzenie do produkcji dopiero po wielokrotnych pomyślnych cyklach transferu i potwierdzeniu, że funkcje bezpieczeństwa i blokady działają prawidłowo.

Wybór odpowiedniego wzmacniacza światłowodowego wymaga czegoś więcej niż tylko dopasowania wyglądu fizycznego. Modele serii FS-V30 mogą różnić się architekturą wyjściową, rolą jednostki, typem kabla, rozmieszczeniem złączy, liczbą wyjść i funkcjami wejściowymi.

Wyjścia PNP i NPN wykorzystują różne układy przepływu prądu. Wzmacniacz PNP zwykle dostarcza prąd na wejście maszyny, gdy wyjście jest aktywne, podczas gdy wzmacniacz NPN zwykle pobiera prąd.

Zainstalowanie modelu NPN w obwodzie przeznaczonym do pracy w trybie PNP może skutkować:

• Brak sygnału wejściowego PLC.
• Sygnał stale aktywny.
• Nieprawidłowy poziom napięcia.
• Uszkodzenie okablowania.
• Alarm maszyny.
• Niewiarygodne wykrywanie.

Zawsze dopasowuj typ wyjścia pokazany na usuniętym urządzeniu.

FS-V34P jest jednostką rozszerzającą. Został zaprojektowany do działania jako część grupy wzmacniaczy podłączonej do kompatybilnej jednostki głównej.

Przed zakupem potwierdź:

• Zainstalowano już kompatybilną jednostkę główną.
• Maksymalna liczba jednostek rozszerzeń nie została przekroczona.
• Rozważana jest zasada liczenia jednostek dwóch wyjść.
• Zgrupowana temperatura robocza jest akceptowalna.
• Jednostka główna i styki rozszerzeń są czyste i nieuszkodzone.

FS-V34P to model kablowy. Wzmacniacz typu złącza może mieć podobne funkcje wykrywania, ale nie musi być koniecznie instalowany przy użyciu istniejącej wiązki przewodów maszyny.

Porównywać:

• Kierunek wyjścia kabla.
• Kolory drutu.
• Długość kabla.
• Typ złącza.
• Układ terminala.
• Miejsce na panel sterowania.
• Orientacja montażowa.

Wzmacniacz przetwarza sygnał optyczny, podczas gdy podłączony moduł światłowodowy decyduje w dużej mierze o wydajności wykrywania fizycznego.

Głowica światłowodowa wpływa na:

• Odległość wykrywania.
• Średnica plamki.
• Rozmiar docelowy.
• Kąt montażu.
• Charakterystyka odbicia.
• Odporność na ciepło.
• Odporność chemiczna.
• Promień gięcia.
• Praca z wiązką przechodzącą lub odblaskową.

W przypadku wymiany, zachowanie prawidłowego istniejącego modelu światłowodu jest zwykle bezpieczniejsze niż wybór nowej głowicy światłowodowej bez testowania maszynowego.

Użycie w zapytaniu zarówno KEYENCE FS-V34P, jak i FUJI A10398 pomaga dostawcom dokładniej zidentyfikować właściwy komponent.

Kompletne zapytanie zawierające zdjęcie etykiety, model maszyny, ilość i miejsce docelowe ogranicza liczbę powtarzających się komunikatów potwierdzających.

Podwójny wyświetlacz cyfrowy umożliwia personelowi konserwacyjnemu porównanie wartości rzeczywistych i zadanych podczas konfiguracji i rozwiązywania problemów.

Wiele ustawień reakcji i timera umożliwia dostosowanie systemu wykrywania w zależności od prędkości przenośnika, powierzchni PCB, marginesu detekcji i stabilności procesu.

Wąska obudowa wzmacniacza sprawia, że ​​urządzenie jest praktyczne jako część zapasowa do konserwacji w fabrykach obsługujących wiele modułów produkcyjnych FUJI NXT II.

Aby otrzymać dokładną wycenę prosimy o podanie następujących informacji:

Produkt: Wzmacniacz światłowodowy KEYENCE FS-V34P
Numer referencyjny FUJI: A10398
Maszyna: FUJI NXT II
Ilość: ___ sztuk
Wymagany warunek: ___
Kraj dostawy: ___
Zdjęcie starej jednostki: w załączeniu
Model światłowodowy: ___
Wymagana data dostawy: ___

P1: Czy KEYENCE FS-V34P to ten sam numer referencyjny co FUJI A10398?

Odp.: A10398 jest powszechnie używany na rynku części zamiennych SMT jako odniesienie FUJI dla wzmacniacza KEYENCE FS-V34P instalowanego w wybranych pozycjach wykrywania torów lub przenośników NXT II. Ponieważ konfiguracje sprzętu mogą się różnić, przed złożeniem zamówienia należy sprawdzić etykietę FS-V34P, wyjście PNP, okablowanie, jednostkę główną i zdjęcie instalacyjne.

P2: Czy FS-V34P może działać bez dodatkowego wzmacniacza?

Odp.: FS-V34P to jednostka rozszerzająca, a nie samodzielna jednostka główna. Zwykle wymaga podłączenia do kompatybilnego wzmacniacza głównego serii FS-V30. Przed wymianą sprawdź istniejącą grupę wzmacniaczy, dostępne możliwości rozbudowy, rozmieszczenie jednostek i konfigurację zasilania.

P3: Jaki jest najszybszy czas reakcji FS-V34P?

Odp.: Najszybsza możliwa do wyboru reakcja to 33 μs w trybie HIGH SPEED. Dodatkowe tryby obejmują 250 μs, 500 μs, 1 ms, 4 ms i 16 ms. Wybierz tryb w zależności od prędkości docelowej, siły sygnału optycznego, marginesu wykrywania i wymaganej stabilności produkcji.

P4: Czy wzmacniacz NPN może zastąpić FS-V34P?

Odp.: Modelu NPN nie należy traktować jako bezpośredniego elektrycznego zamiennika modelu PNP FS-V34P. Wyjścia PNP i NPN działają inaczej i mogą nie odpowiadać wejściu sterującemu FUJI. Zawsze sprawdzaj starą etykietę urządzenia, schemat okablowania maszyny i architekturę wejść PLC.

P5: Co należy sprawdzić, gdy po wymianie maszyna nadal zgłasza alarm?

Odp.: Sprawdź głowicę światłowodową, powierzchnię optyczną, kabel światłowodowy, wyrównanie montażu, próg wzmacniacza, ustawienie OŚWIETLENIE/WŁĄCZENIE CIEMNOŚCI, tryb odpowiedzi, timer, okablowanie, połączenie jednostki głównej, obciążenie wyjściowe i wejście PLC maszyny. Alarm czujnika nie zawsze jest powodowany przez wzmacniacz.

Skontaktuj się z SMT PARTS SUPPLY LTD. w celu uzyskania informacji o dostępności, wycenie, czasie realizacji, potwierdzeniu wymiany i informacjach o wysyłce międzynarodowej wzmacniacza światłowodowego KEYENCE FS-V34P oraz odnośniku FUJI A10398.

Aby otrzymać szybszą i dokładniejszą wycenę prosimy o przesłanie:

• Numer modelu KEYENCE.
• Numer części FUJI.
• Model maszyny FUJI.
• Wymagana ilość.
• Zdjęcia z przodu i z boku.
• Zdjęcie okablowania.
• Model z głowicą światłowodową.
• Wymagany stan produktu.
• Kraj dostawy.
• Wymagany termin dostawy.

Nasz zespół sprzedaży sprawdzi dane identyfikacyjne przed wyceną, aby zmniejszyć ryzyko otrzymania nieprawidłowego modelu PNP/NPN, wariantu jednostki głównej, wariantu złącza lub niezgodnego wzmacniacza rozszerzającego.
