Sensor ograniczeń przenośnika X specyficznego dla maszyny dla drukarki ekranowej MPM125 z potwierdzeniem pozycji

Nazwa Marki: Speedline MPM
Numer modelu: 1015390-01
Szczegółowe informacje
Miejsce pochodzenia:
CHINY I JAPONIA
Nazwa produktu:
Czujnik ograniczenia przenośnika X
Marka referencyjna:
Speedline MPM
Numer części:
1015390-01
Powiązane serie:
MOMENTUM
Obowiązująca maszyna:
Sitodrukarka MPM125
Kategoria produktu:
Części zamienne SMT
Kategoria sprzętu:
Drukarka ekranowa SMT
System aplikacji:
System przenośników PCB
Pozycja montażowa:
Pozycja graniczna osi X przenośnika
Funkcja wtórna:
Potwierdzenie pozycji i wsparcie w procesie naprowadzania
Cel sygnału:
Zapewnia status limitu dla sterownika maszyny
Typ komponentu:
Elektryczny czujnik położenia
Typ wymiany:
Część zamienna do konserwacji maszyny
Metoda montażu:
Dopasuj oryginalną instalację maszyny
Złącze:
specyficzne dla maszyny; wymagane potwierdzenie
Podkreślić:

czujnik ograniczeń drukarki ekranowej MPM125

,

czujnik graniczny przenośnika X z potwierdzeniem pozycji

,

Części zamienne SMT do drukarki ekranowej MPM125

Opis produktu

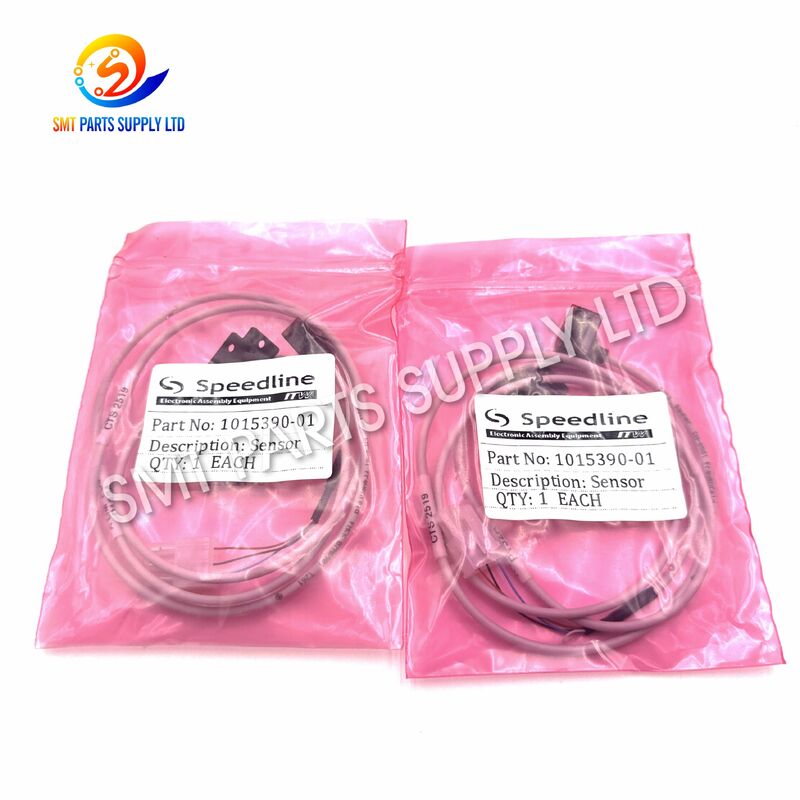

Speedline MPM 1015390-01 Czujnik limitu przenośnika X do drukarki MPM125

Sensor ograniczeń przenośnika X specyficznego dla maszyny dla drukarki ekranowej MPM125 z potwierdzeniem pozycjiSensor ograniczeń przenośnika X specyficznego dla maszyny dla drukarki ekranowej MPM125 z potwierdzeniem pozycjiSensor ograniczeń przenośnika X specyficznego dla maszyny dla drukarki ekranowej MPM125 z potwierdzeniem pozycji

Czujnik krańcowy X przenośnika Speedline MPM 1015390-01 to specyficzny dla maszyny komponent do wykrywania położenia, zaprojektowany dla systemu ruchu przenośnika sitodrukarki MPM125. Zainstalowany w wyznaczonym położeniu krańcowym osi X, czujnik dostarcza elektryczny sygnał przełączający, gdy mechanizm przenośnika osiągnie określoną granicę ruchu. Sygnał ten umożliwia sterownikowi maszyny identyfikację położenia końcowego, zatrzymanie lub odwrócenie powiązanego ruchu i utrzymanie kontrolowanej sekwencji działania.

Prawidłowo działający czujnik krańcowy jest ważny dla stabilnego transportu płyt, niezawodnej inicjalizacji maszyny i spójnego pozycjonowania przenośnika. Gdy oryginalny czujnik zostanie uszkodzony, zanieczyszczony, niestabilny elektrycznie lub nieprawidłowo ustawiony mechanicznie, drukarka może wyświetlić alarmy położenia, nie zakończyć powrotu do pozycji wyjściowej lub przerwać normalny transfer PCB.

Część o numerze 1015390-01 jest dostarczana jako część zamienna do zastosowań konserwacyjnych i naprawczych. Przed zakupem należy potwierdzić kompatybilność poprzez numer części, pozycję zainstalowania, wygląd złącza, wymiary montażowe i konfigurację maszyny.


Dlaczego czujnik limitu przenośnika X jest ważny

System przenośników przenosi płytki drukowane do, przez i z obszaru drukowania. Jego ruch musi mieścić się w kontrolowanym zakresie mechanicznym. Czujnik krańcowy X działa jako element odniesienia pozycji i element zabezpieczający przed przesunięciem w ramach tej sekwencji ruchu.

Bez niezawodnego sygnału granicznego system sterowania może nie być w stanie określić, czy mechanizm przenośnika osiągnął zamierzoną granicę. Może to skutkować powtarzającymi się próbami ruchu, alarmami maszyny, niepełną inicjalizacją, nieprawidłowym kontaktem mechanicznym lub przerwaniem transferu PCB.

Czujnik uczestniczy w kilku ważnych funkcjach maszyny:

Funkcjonować Cel operacyjny
Wykrywanie limitu podróży Określa, kiedy przenośnik osiąga wyznaczoną granicę
Informacja zwrotna na temat pozycji Wysyła sygnał przełączający do układu sterowania maszyny
Pomoc w powrocie do domu Obsługuje potwierdzenie pozycji referencyjnej podczas inicjalizacji
Zapobieganie nadmiernemu podróżowaniu Pomaga zatrzymać ruch przed wystąpieniem nadmiernego ruchu mechanicznego
Koordynacja procesu Umożliwia kontynuowanie sekwencji przenośników we właściwej kolejności
Wykrywanie usterek Pomaga sterownikowi zidentyfikować brakujące lub nieprawidłowe sygnały położenia

Przyczyna: Dlaczego oryginalny czujnik może ulec awarii

Czujnik ograniczenia przenośnika X działa wielokrotnie przy każdej inicjalizacji maszyny, regulacji położenia przenośnika lub wykonaniu odpowiedniej sekwencji ruchu. Długotrwałe użytkowanie produkcyjne może narazić element na wibracje, kurz, pozostałości pasty lutowniczej, środki czyszczące, ruch kabli i uderzenia mechaniczne.

Awaria czujnika nie zawsze jest spowodowana samym elementem czujnikowym. Podczas rozwiązywania problemów należy również sprawdzić okablowanie, złącza, wsporniki montażowe, wejścia sterujące i ustawienie mechaniczne.

Najczęstsze przyczyny awarii
Możliwa przyczyna Opis Możliwy wynik
Normalne zużycie eksploatacyjne Powtarzające się cykle przełączania stopniowo wpływają na stabilność czujnika Sygnał przerywany lub opóźniony
Uderzenie mechaniczne Części przenośnika, narzędzia lub nieprawidłowa regulacja mogą uderzyć w czujnik Pęknięty korpus lub uszkodzona powierzchnia czujnikowa
Ruch montażowy Luźne śruby lub wibracje mogą zmienić położenie czujnika Nieprawidłowy punkt przełączania
Zmęczenie kabla Powtarzające się zginanie kabla może spowodować uszkodzenie wewnętrznych przewodów Niestabilny sygnał lub przerwa w obwodzie
Utlenianie złącza Wilgoć lub zanieczyszczenia mogą mieć wpływ na kontakt elektryczny Alarm przerywany
Zanieczyszczenie pasty lutowniczej Pozostałości mogą gromadzić się wokół czujnika lub obszaru docelowego Zmniejszona niezawodność wykrywania
Nieprawidłowy prześwit celu Nadmierna odległość lub złe ustawienie wpływają na aktywację Czujnik nie przełącza się
Błąd wejścia sterującego Problem w obwodzie wejściowym może przypominać awarię czujnika Sterownik nie wykrył sygnału
Nieprawidłowa wymiana Podobnie wyglądające czujniki mogą mieć różne wyjścia lub okablowanie Natychmiastowy alarm lub awaria
Niewłaściwe czyszczenie Agresywne rozpuszczalniki mogą uszkodzić plastik, uszczelki lub izolację kabla Przedwczesna awaria komponentu

Typowe objawy maszyny

Uszkodzony lub nieprawidłowo wyregulowany czujnik krańcowy X przenośnika może powodować jeden lub więcej z następujących objawów:

Objaw maszyny Możliwy związek z czujnikiem
Alarm ograniczenia osi X przenośnika Brak oczekiwanego sygnału przełączającego
Maszyna nie może dokończyć inicjalizacji Sterownik nie może potwierdzić pozycji referencyjnej
Przenośnik kontynuuje przesuwanie się w stronę limitu Sygnał czujnika nie jest odbierany lub jest opóźniony
Przenośnik zatrzymuje się przed osiągnięciem wymaganej pozycji Czujnik został aktywowany zbyt wcześnie lub jest źle ustawiony
Alarm pojawia się sporadycznie Kabel, złącze lub wyjście czujnika mogą być niestabilne
Cykl transferu PCB został przerwany Pozycja przenośnika nie została potwierdzona
Alarm powraca po ponownym uruchomieniu maszyny Podstawowy problem z czujnikiem lub okablowaniem pozostaje
Ruch ręczny działa, ale tryb automatyczny nie działa Logika sekwencyjna nie otrzymuje wymaganego sygnału wejściowego pozycji
Wskaźnik czujnika zmienia się, ale wejście sterownika nie Okablowanie, złącze lub moduł wejściowy mogą być uszkodzone
Wejście sterownika zmienia się, ale pozycja pozostaje nieprawidłowa Zestrojenie mechaniczne lub pozycja docelowa mogą wymagać regulacji

Objawy te mogą być również spowodowane mechanicznym związaniem, uszkodzonymi kablami, nieprawidłowymi parametrami maszyny, luźnymi złączami, awarią karty wejściowej lub problemami z montażem przenośnika. Przed wymianą części należy przeprowadzić pełną kontrolę.


Rozwiązanie: Wymiana na prawidłowy czujnik 1015390-01

Wymiana uszkodzonego lub niestabilnego czujnika krańcowego może przywrócić niezawodne sprzężenie zwrotne dotyczące położenia przenośnika i pomóc maszynie w ukończeniu normalnej sekwencji ruchu. Część zamienna musi odpowiadać oryginalnemu czujnikowi pod względem właściwości elektrycznych, wymiarów fizycznych, orientacji montażu, konfiguracji złączy i zachowania przełączania.

Czujnik limitu X przenośnika Speedline MPM 1015390-01 ma na celu zapewnienie praktycznego rozwiązania konserwacyjnego dla drukarek sitowych MPM125 przy użyciu odpowiedniego numeru części i konfiguracji przenośnika.

Potencjalne korzyści z prawidłowej wymiany
Korzyść Wartość produkcyjna
Przywrócono informację zwrotną o pozycji Pomaga sterownikowi rozpoznać granicę ruchu przenośnika
Bardziej niezawodna inicjalizacja Obsługuje pomyślne bazowanie i uruchamianie maszyny
Mniej nieoczekiwanych alarmów Eliminuje błędy spowodowane niestabilnymi sygnałami czujników
Ulepszona kontrola przenośnika Utrzymuje zamierzoną sekwencję ruchu i zatrzymywania
Niższe ryzyko mechaniczne Pomaga zapobiegać niepotrzebnym podróżom poza zdefiniowany limit
Szybsza konserwacja Identyfikacja numeru części ułatwia wybór zamiennika
Mniej przerw w produkcji Obsługuje szybsze przywrócenie pracy drukarki
Bardziej spójna obsługa PCB Pomaga utrzymać kontrolowany transport deski
Łatwiejsze rozwiązywanie problemów Stabilny sygnał czujnika umożliwia technikom dokładne testowanie powiązanych systemów

Dane techniczne
Główne specyfikacje produktu
Specyfikacja Bliższe dane
Marka referencyjna Speedline MPM
Numer części 1015390-01
Nazwa produktu Czujnik ograniczenia przenośnika X
Kategoria produktu Część zamienna do drukarki sitowej SMT
Funkcja podstawowa Limit ruchu przenośnika i wykrywanie pozycji
Sprzęt aplikacyjny Drukarka sitodrukowa MPM125
Obszar instalacji Pozycja graniczna osi X przenośnika
Funkcja sygnału Wysyła sygnał stanu pozycji do sterownika maszyny
Rola operacyjna Potwierdzenie pozycji, wspomaganie bazowania i zapobieganie przekroczeniu zasięgu
Typ komponentu Element czujnika elektrycznego specyficzny dla maszyny
Metoda montażu Zgodnie z oryginalną instalacją maszyny
Typ złącza Musi pasować do konfiguracji zainstalowanej maszyny
Konfiguracja kabla Potwierdź użycie oryginalnej części lub wyraźnych zdjęć
Ocena elektryczna Sprawdź z oryginalną dokumentacją czujnika i maszyny
Metoda wykrywania Potwierdź zgodnie z zainstalowaną konfiguracją 1015390-01
Zasada zastępowania Dopasuj numer części, okablowanie, montaż i zachowanie przełączania
Zalecana weryfikacja Kod części, złącze, kabel, wspornik, wymiary i numer seryjny maszyny
Stan dostawy Przed złożeniem zamówienia potwierdź kontakt z dostawcą
Metoda pakowania Ochronne opakowania przemysłowych części zamiennych
Minimalna ilość zamówienia Dostępne według aktualnego stanu magazynowego i oferty
Ważna uwaga dotycząca specyfikacji

Parametry elektryczne, typ wyjścia, przypisanie styków złącza, długość kabla, odległość wykrywania i wymiary montażowe nie powinny być wybierane wyłącznie na podstawie wyglądu. Różne wersje czujników mogą mieć podobne obudowy, ale stosować różne napięcia robocze, logikę wyjściową, układ okablowania lub standardy złączy.

Aby uzyskać dokładne dostawy, wyślij następujące informacje:

  1. Pełny numer części podany na oryginalnym elemencie.
  2. Model maszyny i numer seryjny maszyny.
  3. Wyczyść zdjęcia przodu, tyłu, złącza, kabla i etykiet.
  4. Pozycja montażowa wewnątrz zespołu przenośnika.
  5. Wymagana ilość.
  6. Istniejący komunikat o błędzie, jeśli jest dostępny.

Aplikacja

Czujnik 1015390-01 jest używany głównie w systemie kontroli położenia przenośnika w określonej konfiguracji drukarki sitowej MPM. Jest odpowiedni dla działów utrzymania ruchu, zakładów produkcyjnych SMT, firm zajmujących się naprawą sprzętu i dystrybutorów części zamiennych wymagających wymiany odpowiedniego zainstalowanego komponentu.

Główne obszary zastosowań
Aplikacja Opis
Konserwacja drukarki sitowej MPM125 Zastępuje uszkodzony czujnik krańcowy przenośnika X
Naprawa pozycji przenośnika Przywraca wykrywanie granic podróży
Rozwiązywanie problemów z alarmami maszyny Rozwiązuje problemy związane z brakującymi sygnałami granicznymi
Konserwacja zapobiegawcza Zastępuje niestabilne czujniki przed całkowitą awarią
Renowacja sprzętu Wspiera regenerację zużytego sprzętu do sitodruku
Zapas części zamiennych Konserwuje krytyczne komponenty zamienne dla linii produkcyjnych
Awaryjna naprawa maszyn Skraca czas przestojów po nieoczekiwanej awarii czujnika
Przeniesienie linii produkcyjnej Zastępuje komponenty uszkodzone podczas transportu lub ponownej instalacji
Odpowiedni użytkownicy
  • Dostawcy usług w zakresie produkcji elektroniki.
  • fabryki produkujące SMT.
  • Zakłady montażu PCB.
  • Zespoły zajmujące się konserwacją drukarek sitowych.
  • Firmy zajmujące się naprawą automatyki przemysłowej.
  • Używane firmy zajmujące się regeneracją sprzętu SMT.
  • Międzynarodowi dystrybutorzy części zamiennych SMT.
  • Wykonawcy usług technicznych.

Jak to działa

Czujnik ograniczenia przenośnika X działa jako część systemu sprzężenia zwrotnego sterowania ruchem drukarki. Kiedy mechanizm przenośnika przesuwa się w kierunku określonej granicy osi X, cel mechaniczny, element wykonawczy lub wykrywalny obiekt zbliża się do pozycji wykrywania.

Po osiągnięciu wymaganego warunku aktywacji czujnik zmienia stan wyjścia elektrycznego. Sterownik maszyny odczytuje ten stan poprzez odpowiedni obwód wejściowy i stwierdza, że ​​przenośnik osiągnął oczekiwaną pozycję graniczną lub referencyjną.

Sterownik może następnie zatrzymać powiązany ruch, odwrócić kierunek, zakończyć krok powracania do pozycji bazowej lub przejść do następnego etapu sekwencji operacyjnej.

Podstawowa sekwencja działania
Krok Akcja Maszyny Funkcja czujnika
1 Drukarka rozpoczyna inicjalizację Kontroler sprawdza aktualny stan czujnika
2 Mechanizm przenośnika zaczyna się poruszać Czujnik monitoruje pozycję jazdy
3 Cel zbliża się do pozycji granicznej X Czujnik przygotowuje się do zmiany stanu wyjścia
4 Cel osiąga punkt aktywacji Czujnik wysyła sygnał graniczny
5 Kontroler odbiera sygnał wejściowy Ruch zostaje zatrzymany, odwrócony lub potwierdzony
6 Maszyna kończy sekwencję referencyjną Dostępna staje się normalna praca produkcyjna
Interpretacja sygnału

Czujnik krańcowy nie steruje bezpośrednio silnikiem przenośnika. Dostarcza sygnał wejściowy do układu sterowania maszyną. Sterownik interpretuje ten sygnał wraz z logiką oprogramowania, poleceniami silnika, warunkami czasowymi i innymi wejściami bezpieczeństwa.

Z tego powodu brakujący sygnał graniczny przenośnika może pochodzić z kilku obszarów:

  • Sam czujnik.
  • Kabel czujnika.
  • Złącze.
  • Wiązka przewodów.
  • Terminal wejściowy sterownika.
  • Płyta wejściowa.
  • Cel mechaniczny.
  • Wspornik montażowy.
  • Parametr maszyny lub sekwencja sterująca.

Sensor ograniczeń przenośnika X specyficznego dla maszyny dla drukarki ekranowej MPM125 z potwierdzeniem pozycjiSensor ograniczeń przenośnika X specyficznego dla maszyny dla drukarki ekranowej MPM125 z potwierdzeniem pozycjiSensor ograniczeń przenośnika X specyficznego dla maszyny dla drukarki ekranowej MPM125 z potwierdzeniem pozycji
Jak wybrać właściwy czujnik

Prawidłowy dobór wymaga czegoś więcej niż tylko dopasowania ogólnego wyglądu produktu. Czujniki przemysłowe mogą wyglądać identycznie przy zastosowaniu innego okablowania, polaryzacji wyjściowej, przypisania styków złącza, zakresów wykrywania lub sposobów montażu.

Lista kontrolna wyboru
Element weryfikacji Co sprawdzić Znaczenie
Numer części Potwierdź numer 1015390-01 na oryginalnej części lub liście części maszyny Niezbędny
Model maszyny Upewnij się, że drukarka ma określoną konfigurację MPM125 Niezbędny
Numer seryjny maszyny Zidentyfikuj wersję produkcyjną i zainstalowaną konfigurację Gorąco polecam
Złącze Porównaj kształt, liczbę pinów, kluczowanie i metodę blokowania Niezbędny
Kabel Porównaj długość, kierunek wyjścia, tuleję ochronną i prowadzenie Ważny
Otwory montażowe Potwierdź odstępy, orientację i rozmieszczenie wsporników Niezbędny
Korpus czujnika Porównaj wymiary i położenie powierzchni czujnika Ważny
Zachowanie wyjściowe Potwierdź logikę przełączania i kompatybilność elektryczną Niezbędny
Miejsce instalacji Potwierdzić, że czujnik jest używany w położeniu krańcowym przenośnika X Niezbędny
Istniejąca etykieta Wyślij wyraźne zdjęcie wszystkich czytelnych oznaczeń Gorąco polecam
Zalecana metoda zamawiania

Aby uzyskać najszybszą wycenę i najniższe ryzyko wyboru, podaj:

Numer części + Model maszyny + Numer seryjny + Zdjęcia oryginalnych części + Ilość + Kraj dostawy

Przykładowy format zapytania:

Wymagana część: Speedline MPM 1015390-01
Model maszyny: MPM125
Zastosowanie: Pozycja krańcowa przenośnika X
Ilość: 2 sztuki
Numer seryjny maszyny: Dostępny na żądanie
Zdjęcia: Przód, etykieta, złącze, kabel i pozycja montażowa w załączeniu


Różnica między usterką czujnika granicznego a usterką mechanicznego przenośnika

Przed wymianą technicy powinni odróżnić problem z wykrywaniem elektrycznym od problemu z ruchem mechanicznym.

Wynik kontroli Bardziej prawdopodobna przyczyna
Przenośnik nie może poruszać się ręcznie Problem z wiązaniem mechanicznym, silnikiem, sterownikiem lub skrzynią biegów
Przenośnik porusza się, ale nie następuje zmiana stanu czujnika Problem z czujnikiem, obiektem, okablowaniem lub ustawieniem
Wskaźnik czujnika zmienia się, ale wejście sterownika pozostaje niezmienione Problem z kablem, złączem lub obwodem wejściowym
Dane wejściowe sterownika zmieniają się prawidłowo, ale alarm pozostaje Logika sekwencji, synchronizacja lub inna blokada
Czujnik aktywuje się zbyt wcześnie Nieprawidłowy montaż lub regulacja celu
Czujnik aktywuje się tylko po naciśnięciu lub przesunięciu Luźne mocowanie lub uszkodzenie czujnika wewnętrznego
Alarm występuje tylko podczas wibracji Przerywany kontakt kabla lub złącza
Alarm znika po poruszeniu kabla Uszkodzony przewód lub słabe połączenie złącza
Czujnik zamienny natychmiast ulega awarii Nieprawidłowa specyfikacja elektryczna lub okablowanie
Przenośnik przekracza oczekiwany limit Brak wejścia czujnika, nieprawidłowy montaż lub błąd sterowania

Wskazówki dotyczące instalacji

Instalacja powinna zostać przeprowadzona przez przeszkolony personel konserwacyjny zaznajomiony z drukarkami sitowymi SMT i przemysłowymi systemami elektrycznymi.

Zalecana procedura instalacji
  1. Zatrzymaj maszynę i postępuj zgodnie z procedurą izolacji elektrycznej obowiązującą w obiekcie.
  2. Zanotuj istniejącą pozycję czujnika przed demontażem.
  3. Sfotografuj przebieg kabla, orientację złącza, położenie wspornika i prześwit docelowy.
  4. Sprawdź numer części zamiennej i konfigurację fizyczną.
  5. Odłącz oryginalny czujnik bez ciągnięcia bezpośrednio za kabel.
  6. Wykręć śruby mocujące i zachowaj wszelkie elementy dystansowe lub wsporniki.
  7. Zamontuj czujnik zamienny w tej samej orientacji.
  8. Poprowadź kabel z dala od ruchomych części, ostrych krawędzi i obszarów o wysokiej temperaturze.
  9. Podłącz bezpiecznie wtyczkę i sprawdź, czy mechanizm blokujący jest włączony.
  10. Przywróć zasilanie zgodnie z zatwierdzonymi procedurami konserwacji.
  11. Sprawdź stan czujnika na ekranie wejściowym maszyny lub ekranie diagnostycznym.
  12. Przesuwaj przenośnik powoli w trybie ręcznym.
  13. Upewnij się, że sygnał zmienia się we właściwym miejscu.
  14. Sprawdź, czy przenośnik zatrzymuje się przed osiągnięciem mechanicznego limitu powodującego uszkodzenie.
  15. Zakończ inicjalizację maszyny i wykonaj kilka cykli przenoszenia przy pustej płycie.
  16. Po teście ponownie sprawdź śruby mocujące i poprowadzenie kabli.
Środki ostrożności dotyczące instalacji
  • Nie modyfikuj złącza bez potwierdzenia przypisania pinów.
  • Nie należy instalować czujnika kierując się wyłącznie wyglądem obudowy.
  • Nie ciągnij ani nie zginaj gwałtownie kabla.
  • Nie pozwól, aby ruchomy cel uderzył w korpus czujnika.
  • Nie używaj nadmiernej siły dokręcania w plastikowych obszarach montażowych.
  • Nie zmieniaj pozycji aktywacji bez zarejestrowania oryginalnego ustawienia.
  • Nie omijaj sygnału granicznego dla normalnej produkcji.
  • Nie przykładaj do czujnika niezweryfikowanego napięcia.
  • Nie używaj agresywnych rozpuszczalników na obudowie czujnika lub kablu.
  • Nie rozpoczynaj pracy automatycznej, dopóki ręczna weryfikacja nie zostanie zakończona.

Testowanie i rozwiązywanie problemów
Kontrole przed wymianą

Przed wymianą czujnika należy sprawdzić następujące elementy:

Sprawdzać Zalecane działanie
Powierzchnia czujnika Usuń kurz i pozostałości za pomocą zatwierdzonej metody czyszczenia
Śruby montażowe Ostrożnie dokręć luźne elementy
Wyrównanie celu Potwierdź, że ruchomy cel dotarł do obszaru wykrywania
Stan złącza Sprawdź pod kątem wygiętych szpilek, utlenienia, luzów lub zanieczyszczeń
Stan kabla Poszukaj nacięć, ucisków, twardych zagięć lub pękniętej izolacji
Stan wejścia Sprawdź, czy ekran diagnostyczny maszyny się zmienia
Zasilanie Sprawdź poprawność dostaw zgodnie z dokumentacją maszyny
Ruch mechaniczny Upewnij się, że przenośnik swobodnie osiąga oczekiwaną pozycję
Historia alarmów Zapisz dokładny kod alarmu i warunki pracy
Historia wymiany Sprawdź, czy wcześniej nie została zainstalowana nieprawidłowa część
Kontrole po wymianie

Po instalacji sprawdź:

  • Czujnik jest bezpiecznie zamontowany.
  • Cel zbliża się do prawidłowego obszaru wykrywania.
  • Stan wejściowy zmienia się stale.
  • Sygnał jest stabilny podczas ruchu kabla.
  • Przenośnik zatrzymuje się w zamierzonym miejscu.
  • Drukarka normalnie kończy inicjalizację.
  • Transfer PCB przebiega bez nietypowych przerw.
  • Nie pojawia się żaden nowy czujnik, przenośnik ani alarm bezpieczeństwa.
  • Kabel pozostaje wolny od wszystkich ruchomych elementów.
  • Maszyna konsekwentnie wykonuje wiele cykli.

Zalecenia dotyczące konserwacji zapobiegawczej

Regularna kontrola może zidentyfikować problemy z czujnikami, zanim spowodują całkowite zatrzymanie maszyny.

Przedmiot konserwacji Zalecana praktyka
Kontrola wizualna Sprawdź czujnik podczas planowej konserwacji przenośnika
Czyszczenie Usuń kurz i pozostałości przy użyciu zatwierdzonych materiałów
Kontrola montażu Upewnij się, że śruby i wsporniki są dobrze zamocowane
Kontrola kabla Sprawdź zużycie, ściskanie i powtarzające się zginanie
Kontrola złącza Potwierdź pełne zaangażowanie i wyczyść powierzchnie stykowe
Odprawa celu Sprawdź, czy pozycja aktywacji nie uległa przesunięciu
Próba sygnału Obserwuj stan wejścia podczas ręcznego ruchu przenośnika
Zapasowy inwentarz Zachowaj co najmniej jedną zweryfikowaną część do sprzętu krytycznego
Zapisy konserwacji Zapisz datę wymiany, historię alarmów i numer seryjny maszyny
Szkolenie technika Upewnij się, że personel rozumie procedury testowania sygnałów i ustawiania

Odpowiedni odstęp między przeglądami zależy od wykorzystania maszyny, warunków fabrycznych, standardów konserwacji i historii poprzednich awarii.


Zalety produktu
Dokładna identyfikacja numeru części

Numer referencyjny 1015390-01 umożliwia zespołom konserwacyjnym wyszukiwanie określonej części zamiennej maszyny zamiast wybierania czujnika ogólnego przeznaczenia bez wystarczających informacji o kompatybilności.

Zaprojektowany do wykrywania położenia przenośnika

Komponent służy do wykrywania wyznaczonego limitu ruchu osi X przenośnika i dostarczania wymaganego stanu pozycji do układu sterowania maszyny.

Obsługuje stabilną inicjalizację maszyny

Niezawodny sygnał czujnika pomaga drukarce potwierdzić jej pozycję referencyjną podczas uruchamiania i odzyskać siły po alarmach związanych z przenośnikiem.

Skraca czas rozwiązywania problemów

Wymiana potwierdzonego wadliwego czujnika może wyeliminować wielokrotne testowanie niestabilnego komponentu i umożliwić technikom dalsze sprawdzanie szerszego systemu przenośników.

Nadaje się do zapobiegawczego zapasu części zamiennych

Zakłady produkcyjne obsługujące sprzęt MPM mogą przechowywać zweryfikowane czujniki krytyczne w magazynie, aby skrócić czas napraw awaryjnych.

Międzynarodowe wsparcie w zakresie części zamiennych

Produkt może być wyceniony dla fabryk elektroniki, firm serwisujących sprzęt i dystrybutorów części zamiennych SMT wymagających wysyłki międzynarodowej.


Kontrola jakości

Każdy dostarczony element należy sprawdzić pod kątem wymagań zamówienia i dostępnych warunków badań.

Zalecane punkty kontroli
Kategoria inspekcji Treść inspekcji
Identyfikacja Potwierdź nazwę produktu i numer części
Wygląd Sprawdź obudowę, kabel, złącze i punkty montażowe
Złącze Sprawdź stan sworznia i konstrukcję blokującą
Kabel Sprawdź izolację, zabezpieczenie przed naprężeniami i wyjście kabla
Wymiary W razie potrzeby porównaj krytyczne wymiary montażowe
Kontrola elektryczna Jeśli ma to zastosowanie, przetestuj ciągłość lub zachowanie wyjścia
Uszczelka Chronić korpus czujnika i złącze podczas transportu
Weryfikacja zamówienia Dopasuj ilość i informacje referencyjne dostarczone przez klienta

Ponieważ wersje maszyn mogą się różnić, ostateczna kompatybilność zależy od konfiguracji zainstalowanej przez klienta.


Pakowanie i wysyłka

Czujnik powinien być zapakowany w celu ochrony korpusu czujnika, kabla i złącza przed uderzeniami, ściskaniem, wilgocią i narażeniem elektrostatycznym podczas transportu.

Typowy proces pakowania
  1. Kontrola wzrokowa przed pakowaniem.
  2. Osłona ochronna wokół korpusu czujnika.
  3. Kabel ułożony bez ciasnego zginania.
  4. Złącze zabezpieczone przed uderzeniami i zanieczyszczeniami.
  5. Indywidualne opakowanie wewnętrzne.
  6. Etykieta identyfikacyjna z numerem części.
  7. Wzmocniony karton zewnętrzny do transportu międzynarodowego.
  8. Dodatkowa ochrona w zależności od ilości przesyłki i miejsca przeznaczenia.

Dostępne metody wysyłki mogą obejmować przesyłkę międzynarodową ekspresową, przesyłkę lotniczą, przesyłkę skonsolidowaną lub przesyłkę razem z innymi częściami zamiennymi SMT.


Informacje wymagane do wyceny

Aby otrzymać dokładną wycenę prześlij następujące dane:

Wymagane informacje Przykład
Nazwa produktu Czujnik ograniczenia przenośnika X
Numer części 1015390-01
Sprzęt Drukarka sitodrukowa Speedline MPM
Model maszyny MPM125
Wymagana ilość 1, 2, 5 lub więcej sztuk
Oryginalne zdjęcia części Etykieta, korpus, złącze i kabel
Numer seryjny maszyny Zalecane do sprawdzania kompatybilności
Kraj dostawy Wymagane do wyceny frachtu
Wymagany czas dostawy Standardowe lub pilne
Dodatkowe części Jeśli są dostępne, należy dostarczyć pełną listę części zamiennych

Często zadawane pytania
1. Jaka jest funkcja czujnika Speedline MPM 1015390-01?

Czujnik 1015390-01 wykrywa wyznaczone ograniczenie ruchu osi X przenośnika i wysyła sygnał położenia do układu sterującego drukarki. Sygnał ten obsługuje zatrzymanie przenośnika, potwierdzenie pozycji referencyjnej, inicjalizację maszyny i normalną sekwencję transferu PCB.

2. Czy 1015390-01 pasuje do każdej drukarki sitowej Speedline MPM?

Nie. Nie należy zakładać zgodności w przypadku każdej drukarki MPM. Część jest przeznaczona dla określonego zastosowania przenośnika MPM125, ale przed złożeniem zamówienia należy sprawdzić numer seryjny maszyny, złącze, kabel, układ montażowy i numer zainstalowanej części.

3. Jak mogę sprawdzić, czy czujnik jest uszkodzony?

Sprawdź wskaźnik czujnika lub stan wejścia maszyny podczas ręcznego przesuwania przenośnika. Sprawdź także ustawienie celu, złącze, kabel, zasilanie i wejście sterownika. Czujnik może działać prawidłowo, jeśli uszkodzony kabel lub uszkodzony obwód wejściowy uniemożliwia sterownikowi odbiór sygnału.

4. Jakie informacje powinienem podać przed zakupem?

Podaj numer części 1015390-01, model maszyny, numer seryjny, wymaganą ilość, kraj dostawy i wyraźne zdjęcia oryginalnego czujnika. Złącze, kabel, etykieta, otwory montażowe i pozycja instalacji powinny być widoczne na zdjęciach.

5. Czy podobnie wyglądający czujnik ogólnego przeznaczenia może zastąpić tę część?

Podobny wygląd nie potwierdza kompatybilności. Zamiennik musi pasować do wymaganego napięcia, zachowania wyjściowego, przypisania styków złącza, układu kabli, charakterystyki wykrywania, wymiarów montażowych i pozycji aktywacji. Nieprawidłowy czujnik może być przyczyną alarmów, uszkodzenia okablowania lub zawodnej pracy przenośnika.


Skontaktuj się z nami

DOSTAWA CZĘŚCI SMT LTD.dostarcza części do drukarek sitowych, części zamienne do maszyn SMT, czujniki, silniki, tablice sterujące, elementy przenośników, podajniki, dysze i elementy konserwacyjne do sprzętu do produkcji elektroniki.

W celu szybkiej wyceny prosimy o przesłanie:

  • Numer części:1015390-01
  • Model maszyny:MPM125
  • Oryginalne zdjęcia komponentów
  • Numer seryjny maszyny
  • Wymagana ilość
  • Kraj dostawy
  • Oczekiwany termin dostawy
  • Inne części zamienne wymagane do tej samej maszyny

Nasz zespół sprzedaży sprawdzi numer referencyjny produktu, dostępność, wymagania dotyczące pakowania i opcje wysyłki zgodnie z Twoim zapytaniem.

Skontaktuj się z nami już dziś, aby uzyskać ceny, sprawdzenie kompatybilności, informacje o dostawie i łączne oferty części zamiennych SMT.
