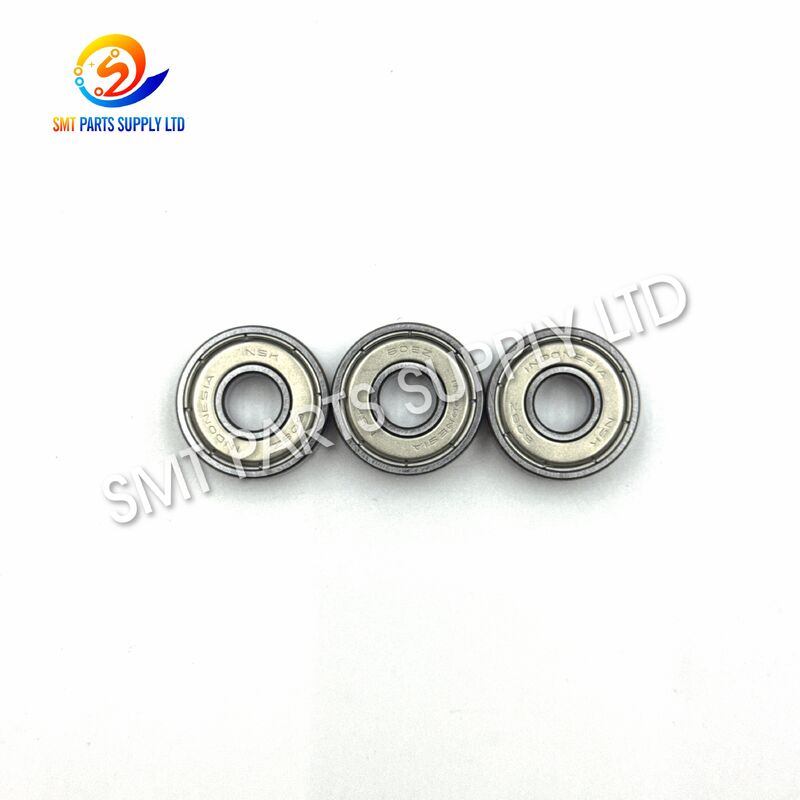

Łożysko FUJI H4130E NSK 608Z z metalową osłoną, otworem 8 mm i średnicą zewnętrzną 22 mm do maszyn SMT

Łożysko ekranowane FUJI H4130E NSK 608Z do maszyn CP6 CP7

Łożysko FUJI H4130E NSK 608Z to kompaktowe łożysko kulkowe zwykłe dostarczane do wspornika obrotowego, mechanicznej przekładni, rolki, wału i powiązanych pozycji ruchomych w kompatybilnym sprzęcie do umieszczania FUJI SMT. Dzięki standardowej konfiguracji wymiarowej wynoszącej 8 mm średnicy wewnętrznej, 22 mm średnicy zewnętrznej i 7 mm szerokości, łożysko zapewnia praktyczną opcję wymiany zużytych lub uszkodzonych komponentów H4130E.

Konstrukcja bieżni z głębokimi rowkami zapewnia płynny obrót, wytrzymując głównie obciążenia promieniowe i ograniczone obciążenia osiowe powstające podczas normalnej pracy maszyny. Metalowa konstrukcja pomaga ograniczyć przedostawanie się kurzu i ciał obcych, zachowując jednocześnie fabrycznie zastosowany smar.

H4130E jest powszechnie stosowany w maszynach FUJI z serii CP, w tym w wybranych konfiguracjach CP6, CP642, CP643, CP7, CP742, CP743 i CP842. Ponieważ pozycje montażowe i przyrostki łożysk mogą się różnić, kupujący powinni przed złożeniem zamówienia potwierdzić stare oznaczenie łożyska, model maszyny, miejsce montażu i wymagane rozmieszczenie osłon.

Identyfikacja produktu

Kluczowe zalety produktu

Kompaktowe wymiary standardowe

Format wymiarowy 8 × 22 × 7 mm pozwala na dopasowanie łożyska do kompaktowych zespołów obrotowych, w których przestrzeń montażowa jest ograniczona. Ustandaryzowane wymiary serii 608 ułatwiają fizyczną identyfikację i porównanie zamienników.

Płynne wsparcie obrotowe

Głęboko rowkowana bieżnia i konstrukcja toczącej się kuli zmniejszają tarcie ślizgowe pomiędzy wałem a obudową. Zapewnia to płynniejszy ruch niż w przypadku zużytego, zapieczonego, zanieczyszczonego lub nieprawidłowo zamontowanego łożyska.

Stabilna przekładnia mechaniczna

Prawidłowo dobrane łożysko H4130E pomaga utrzymać pozycję wału i spójność obrotową. Stabilne podparcie łożysk jest ważne w sprzęcie SMT, ponieważ nieregularny ruch może wpływać na synchronizację mechaniczną, wibracje, działanie podajnika i powtarzalność umieszczania.

Konstrukcja z osłoną metalową

Konfiguracja ekranowana zapewnia barierę ochronną przed większymi cząstkami pyłu i ciałami obcymi, jednocześnie utrzymując środek smarny wewnątrz łożyska. Konstrukcja ta nadaje się do zamkniętych lub półzamkniętych stanowisk mechanicznych, gdzie wymagane jest niskie tarcie i kompaktowe wymiary.

Wymiana przyjazna w utrzymaniu

Łożysko można wymienić w ramach konserwacji zapobiegawczej, renowacji maszyny lub naprawy awarii. Wymiana zużytego łożyska przed całkowitym zatarciem może pomóc chronić wał, obudowę, koło pasowe, rolkę i otaczające elementy.

Nadaje się do środowisk produkcyjnych SMT

Łożysko H4130E jest przeznaczone do kompatybilnego sprzętu do umieszczania podzespołów elektronicznych FUJI. Może być używany przez fabryki SMT, działy konserwacji, firmy zajmujące się odbudową maszyn, dealerów sprzętu i firmy serwisujące części zamienne.

Przyczyna: Dlaczego pojawiają się problemy z łożyskami

Łożyska pracują w sposób ciągły pod obciążeniem obrotowym, ciśnieniem montażowym, wibracjami, zmianami temperatury i narażeniem na zanieczyszczenia. Z biegiem czasu warunki te mogą spowodować uszkodzenie bieżni, elementów tocznych, tarczy, koszyka lub środka smarnego.

Typowe przyczyny awarii łożysk H4130E

Typowe objawy awarii

Łożysko może wymagać przeglądu lub wymiany, gdy pojawi się jeden lub więcej z następujących objawów:

• Niezwykły hałas mechaniczny podczas pracy maszyny.
• Chropowatość podczas ręcznego obracania wału lub wałka.
• Zwiększone wibracje wokół położenia łożyska.
• Nienormalne ciepło w pobliżu zespołu obrotowego.
• Widoczna rdza, odbarwienie, uszkodzenie osłony lub wyciek smaru.
• Nadmierny luz promieniowy lub osiowy.
• Nieregularny ruch podpartego wału lub rolki.
• Powtarzające się alarmy mechaniczne związane z danym zespołem.
• Zmniejszona stabilność maszyny po długich okresach pracy.
• Zatarcie łożyska lub opór podczas obrotu.

Nie należy oceniać objawów łożyskowych samodzielnie. Podobne problemy mogą powodować również wygięty wał, zużyta obudowa, luźne mocowanie, uszkodzony pasek, nieprawidłowe naprężenie, zabrudzona rolka lub niewspółosiowość montażu.

Rozwiązanie: wymiana zużytego łożyska H4130E

Wymiana zużytego łożyska na prawidłowo dobrany element FUJI H4130E NSK 608Z może przywrócić płynne podparcie mechaniczne i zmniejszyć niepożądane tarcie. Zamiennik powinien pasować do oryginalnych wymiarów łożyska, konfiguracji osłony, przyrostka luzu, położenia maszyny i wymagań montażowych.

Zalecany proces wymiany

Nigdy nie należy montować łożyska poprzez niekontrolowane uderzenie w elementy toczne. Podczas montażu łożyska na wał, zwykle siła montażowa powinna być przyłożona do pierścienia wewnętrznego. Podczas montażu go w oprawie zwykle należy przykładać siłę do pierścienia zewnętrznego.

Dane techniczne

Oficjalna referencja NSK dla standardowej serii 608 podaje średnicę otworu 8 mm, średnicę zewnętrzną 22 mm, szerokość 7 mm, podstawowe obciążenie dynamiczne około 3650 N, podstawowe obciążenie statyczne około 1370 N i prędkości referencyjne do 34 000 min⁻¹ przy smarowaniu smarem plastycznym. Są to wartości referencyjne serii standardowych, a nie gwarantowane wartości operacyjne dla każdego przyrostka H4130E lub instalacji maszyny.

Ważna uwaga techniczna

Oznaczenie608Zogólnie identyfikuje łożysko z metalową osłoną, natomiast608ZZ,608ZZ1lub powiązane oznaczenia wskazują różne konfiguracje osłony lub specyficzne dla producenta. Niektóre komercyjne zapisy H4130E identyfikują łożysko jako 608Z, podczas gdy inne wymieniają 608ZZ lub 608ZZMC3E.

Z tego powodu dostarczone łożysko musi zostać sprawdzone pod względem:

• Kompletne oznaczenie na oryginalnym łożysku.
• Liczba metalowych osłon.
• Wymagania dotyczące luzu wewnętrznego lub przyrostka.
• Model maszyny FUJI.
• Stanowisko montażowe.
• Wymiary wału i obudowy.
• Odpowiednia instrukcja części maszyny.

Nie wybieraj łożyska, używając wyłącznie numeru podstawowego „608”, jeśli dostępny jest pełny przyrostek.

Aplikacja

Łożysko FUJI H4130E NSK 608Z jest stosowane jako mechaniczny element nośny w kompatybilnych maszynach do umieszczania podzespołów elektronicznych. Może być instalowany w zespołach obrotowych, gdzie wymagane jest łożysko kompaktowe do podparcia wału, rolki, krzywki, koła pasowego, elementu przekładni lub powiązanego elementu ruchomego.

Typowe zastosowania sprzętu

Kompatybilne referencje maszyn

H4130E jest powszechnie sprzedawany dla wybranych konfiguracji maszyn FUJI, w tym:

• FUJI CP6.
• FUJICP642.
• FUJICP643.
• FUJICP7.
• FUJICP742.
• FUJICP743.
• FUJICP842.
• Inne zespoły FUJI wykorzystujące tę samą specyfikację łożysk H4130E.

Należy zweryfikować kompatybilność, ponieważ ta sama rodzina maszyn może zawierać różne wersje mechaniczne, opcje montażu, lata produkcji i przyrostki łożysk.

Zalecane scenariusze użycia

Zaplanowana konserwacja zapobiegawcza

Fabryki obsługujące linie SMT na dużą skalę mogą przechowywać łożyska H4130E w swoich zapasach konserwacyjnych. Wymianę można zaplanować, gdy kontrola wykaże nietypowy hałas, luz, tarcie, zanieczyszczenie lub widoczne uszkodzenia.

Awaryjna naprawa maszyn

Gdy łożysko nieoczekiwanie ulegnie awarii, zweryfikowana wymiana może skrócić przestoje sprzętu. W przypadku pilnych ofert kupujący powinni podać oznaczenie łożyska, model maszyny, wymaganą ilość i wyraźne zdjęcia.

Remont maszyny

Podczas całkowitego remontu maszyny serii CP technicy mogą sprawdzić łożyska w całym układzie mechanicznym. Łożyska wykazujące chropowatość, korozję, nadmierny luz lub uszkodzenie tarczy należy wymienić.

Regeneracja sprzętu używanego

Używane maszyny SMT często wymagają przeglądu mechanicznego przed instalacją w nowej fabryce. Wymiana zużytych łożysk może poprawić stabilność działania i zmniejszyć ryzyko konserwacji podczas ponownego uruchomienia.

Międzynarodowe dostawy części zamiennych

Kompaktowy rozmiar łożyska H4130E sprawia, że ​​nadaje się on do międzynarodowych dostaw ekspresowych. Można go pakować pojedynczo lub łączyć z innymi częściami maszyny FUJI w jednej przesyłce.

Jak to działa

Łożysko kulkowe zwykłe składa się głównie z pierścienia wewnętrznego, pierścienia zewnętrznego, kulek tocznych, koszyka, smaru i tarczy ochronnej. Pierścień wewnętrzny zwykle otacza wał, natomiast pierścień zewnętrzny jest umieszczony wewnątrz obudowy.

Gdy wał się obraca, kulki toczą się pomiędzy bieżnią wewnętrzną i zewnętrzną. Styk toczny wytwarza mniejsze tarcie niż bezpośredni kontakt ślizgowy, umożliwiając bardziej efektywny ruch wału lub rolki.

Zasada działania

Załaduj transmisję

Obciążenie promieniowe przenoszone jest z wału na pierścień wewnętrzny, poprzez kulki, na pierścień zewnętrzny i obudowę. Łożysko zwykłe może również przenosić ograniczoną siłę osiową w dowolnym kierunku, ale rzeczywiste dopuszczalne obciążenie zależy od prędkości, pasowania, smarowania, ustawienia, temperatury i warunków pracy.

Znaczenie w sprzęcie SMT

Maszyny do umieszczania SMT opierają się na powtarzalnym, kontrolowanym ruchu mechanicznym. Łożysko z nadmiernym luzem lub chropowatością może powodować wibracje i nieregularny ruch. Prawidłowo dobrane łożysko zapewnia stabilną pracę maszyny poprzez utrzymanie płynniejszych obrotów i bardziej spójnego pozycjonowania wału.

Zalety wydajności

Obrót o niskim tarciu

Konstrukcja z toczącą się kulą zmniejsza opór mechaniczny i zapewnia płynny ruch w kompaktowych zespołach.

Mały ślad instalacyjny

Wymiary 8 × 22 × 7 mm zapewniają obrotowe wsparcie bez konieczności stosowania dużej obudowy lub konstrukcji wału.

Wsparcie obciążenia promieniowego

Bieżnia z głębokimi rowkami nadaje się do przenoszenia obciążeń promieniowych powszechnie generowanych przez obracające się wały, rolki i mechanizmy przekładniowe.

Ograniczone dwukierunkowe wsparcie osiowe

Geometria bieżni może przyjmować ograniczone obciążenie osiowe z obu kierunków, jeśli łożysko jest prawidłowo zamontowane i eksploatowane w określonych warunkach.

Zmniejszone narażenie na zanieczyszczenia

Metalowa osłona pomaga ograniczyć przedostawanie się większych cząstek, zachowując jednocześnie smar. Nie jest to odpowiednik całkowicie uszczelnionego łożyska i nie powinno być narażane na silne zanieczyszczenie cieczą.

Prosta strategia konserwacji

Ponieważ łożysko jest wymiennym elementem mechanicznym, zespoły konserwacyjne mogą je sprawdzać i wymieniać bez zmiany całej maszyny, gdy otaczające części pozostają sprawne.

Wytyczne dotyczące instalacji

Prawidłowy montaż ma duży wpływ na działanie łożyska. Nowe łożysko może szybko ulec awarii, jeśli zostanie zamontowane z nadmierną siłą, zanieczyszczeniem, niewspółosiowością lub nieprawidłowym pasowaniem.

Przed instalacją

• Upewnij się, że H4130E jest wymaganym numerem części FUJI.
• Sprawdź pełne oznaczenie łożyska NSK.
• Zmierz otwór, średnicę zewnętrzną i szerokość, jeśli to konieczne.
• Porównaj liczbę i położenie tarcz.
• Sprawdź wał pod kątem zużycia, zadrapań, korozji lub zgięcia.
• Sprawdź obudowę pod kątem luzów, deformacji lub zanieczyszczeń.
• Przygotuj odpowiednie narzędzia do montażu i demontażu łożyska.
• Zachowaj uszczelnienie nowego łożyska do czasu montażu.
• Przed otwarciem opakowania oczyścić miejsce pracy.
• Postępuj zgodnie z procedurą konserwacji producenta maszyny.

Podczas instalacji

• Nie uderzaj w łożysko bezpośrednio stalowym młotkiem.
• Nie przenosić siły docisku przez kulki.
• Przyłóż siłę tylko do pierścienia pasowanego z wciskiem.
• Trzymaj łożysko prostopadle do wału i obudowy.
• Unikaj uszkodzenia tarczy.
• Nie usuwaj fabrycznego smaru bez przyczyny technicznej.
• Nie mieszać brudnych i czystych narzędzi instalacyjnych.
• Upewnij się, że elementy dystansowe i elementy ustalające są prawidłowo umieszczone.
• Dokręcić odpowiednie elementy mocujące zgodnie z procedurą sprzętową.
• Przed przywróceniem zasilania maszyny obróć zespół ręcznie.

Po instalacji

• Upewnij się, że obrót jest płynny i wolny od zacięć.
• Sprawdź zespół pod kątem nadmiernego luzu.
• Uruchom maszynę z kontrolowaną prędkością.
• Słuchaj kliknięć, skrobań lub nieregularnych dźwięków.
• Obserwuj obszar łożyska pod kątem nadmiernego ciepła.
• W razie potrzeby ponownie sprawdź elementy złączne po teście wstępnym.
• Zapisz datę konserwacji i miejsce wymiany.
• Jeśli to konieczne, zachowaj zdemontowane łożysko do analizy uszkodzeń.

Zalecenia dotyczące konserwacji

Łożysko H4130E jest generalnie traktowane jako element wymienny. Częstotliwości konserwacji zależą od godzin pracy, prędkości, obciążenia, środowiska, dokładności instalacji i stanu maszyny.

Zalecenia dotyczące przechowywania

• Przechowuj łożysko w oryginalnym opakowaniu ochronnym.
• Przechowuj go w czystym, suchym miejscu o kontrolowanej temperaturze.
• Unikaj bezpośredniego kontaktu z wodą lub żrącymi chemikaliami.
• Nie umieszczaj ciężkich przedmiotów na zespole łożysk.
• Nie otwieraj opakowania do czasu instalacji.
• Korzystaj z zarządzania zapasami według zasady „pierwsze weszło, pierwsze wyszło”.
• Oznacz kolbę numerami referencyjnymi FUJI i NSK.
• Oddziel części nowe, używane, naprawione i usunięte.
• Unikaj dotykania łożyska mokrymi lub brudnymi rękami.
• Przed instalacją sprawdź długo przechowywane zapasy.

Jak wybrać właściwe łożysko

Wybór prawidłowego łożyska wymaga czegoś więcej niż tylko dopasowania wymiarów. Dwa łożyska mogą mieć ten sam rozmiar 8 × 22 × 7 mm, ale różnić się układem tarczy, luzem, smarowaniem, precyzją, konstrukcją koszyka lub specyfikacją działania.

Lista kontrolna wyboru

Wybór 608Z i 608ZZ

Łożyska 608Z i 608ZZ zwykle mają te same wymiary podstawowe, ale ich układ tarczy jest inny. Konfiguracja osłony może wpływać na ochronę przed zanieczyszczeniami, retencję smaru, orientację instalacji i rezystancję.

Jeśli oryginalny komponent jest oznaczony608ZZ, nie zastępuj go automatycznie608Zbez potwierdzenia wymagania technicznego. Podobnie przyrostki takie jakMC3Emoże wskazywać specyfikację wewnętrzną, którą należy dopasować w razie potrzeby.

Zalecane informacje do wyceny

Aby otrzymać dokładną wycenę wyślij:

1. Nazwa produktu: Łożysko FUJI.
2. Numer części FUJI: H4130E.
3. Kompletne oznakowanie NSK.
4. Model maszyny i numer seryjny.
5. Wymagana ilość.
6. Wymóg stanu produktu.
7. Wyraźne zdjęcia obu stron łożyska.
8. Jeśli to możliwe, zrób zdjęcie pozycji montażowej.
9. Kraj docelowy i kod pocztowy.
10. Wymagany termin dostawy.

Kontrola jakości

Przed wysyłką łożysko można sprawdzić zgodnie z wymaganiami potwierdzonego zamówienia.

Sugerowane elementy kontroli

Kontrola nie zastępuje potwierdzenia kompatybilności po stronie maszyny. Kupujący pozostają odpowiedzialni za sprawdzenie poprawności numeru części i przyrostka swojego sprzętu.

Pakowanie i wysyłka

Łożysko H4130E jest kompaktowym elementem precyzyjnym i powinno być chronione przed zanieczyszczeniem, wilgocią, uderzeniami i mieszaniem podczas transportu.

Metoda pakowania

• Indywidualne opakowanie ochronne, jeśli jest dostępne.
• Opakowanie antykorozyjne i pyłoszczelne.
• Wyraźna identyfikacja numeru części.
• Wewnętrzna amortyzacja zapobiegająca ruchom.
• Mocny karton eksportowy do transportu międzynarodowego.
• Etykiety partii dla wielu ilości.
• Opakowanie zewnętrzne w zależności od wagi przesyłki i miejsca przeznaczenia.
• Opakowanie łączone z innymi częściami zamiennymi SMT na życzenie.

Opcje wysyłki

Rzeczywisty czas dostawy zależy od stanu magazynowego, ilości zamówienia, potwierdzenia płatności, miejsca przeznaczenia, odprawy celnej i wybranej metody transportu.

Dlaczego warto wybrać ten produkt

• Rozpoznawalny numer części FUJI H4130E.
• Odniesienie do łożysk serii NSK 608.
• Kompaktowe wymiary montażowe 8 × 22 × 7 mm.
• Konstrukcja z głębokimi rowkami zapewnia płynne wsparcie obrotowe.
• Ekranowana konstrukcja zapewniająca praktyczną ochronę przed zanieczyszczeniami.
• Nadaje się do konserwacji zapobiegawczej i naprawczej.
• Dotyczy kompatybilnych urządzeń FUJI z serii CP.
• Łatwe łączenie z innymi zamówieniami części zamiennych SMT.
• Przejrzysty proces weryfikacji zamówienia w przedsprzedaży.
• Międzynarodowe wsparcie w zakresie pakowania i wysyłki.
• Akceptowane są zapytania dotyczące małych ilości i zamówień seryjnych.
• Zdjęcia techniczne można sprawdzić przed wysyłką.

Oświadczenie o zgodności i znakach towarowych

Nazwy, modele i numery części FUJI i NSK służą wyłącznie do identyfikacji produktu i odniesienia do kompatybilności. O ile nie zostało to wyraźnie potwierdzone w cytacie, żadnego oświadczenia nie należy interpretować jako upoważnienia, przynależności, poparcia lub nominacji przez odpowiednich właścicieli znaków towarowych.

Wygląd produktu, oznakowanie, opakowanie, partia produkcyjna, przyrostek i specyfikacje mogą się różnić. Kompatybilność należy potwierdzić na podstawie instrukcji obsługi maszyny, oryginalnego oznaczenia łożyska, wymiarów starej części, pozycji montażowej i fotografii dostarczonych przez klienta.

Sprzedawca nie powinien opisywać produktu jako „oryginalny”, „oryginalny” lub „autoryzowany”, chyba że jego źródło i stan zostały zweryfikowane dla konkretnego oferowanego towaru.

Często zadawane pytania

1. Do czego służy łożysko FUJI H4130E?

Łożysko H4130E służy do wspomagania ruchu obrotowego w kompatybilnych zespołach maszyn FUJI SMT. W zależności od konfiguracji maszyny może ona współpracować z wałem, rolką, krzywką, kołem pasowym, mechanizmem przekładniowym lub innym elementem obrotowym. Dokładną pozycję montażową należy sprawdzić w instrukcji części maszyny lub potwierdzić na podstawie usuniętego elementu.

2. Jakie są wymiary łożyska NSK 608Z?

Standardowe wymiary łożysk serii 608 to średnica wewnętrzna 8 mm, średnica zewnętrzna 22 mm i szerokość 7 mm. Kupujący powinni mimo to zmierzyć starą część i sprawdzić cały przyrostek, ponieważ łożyska o identycznych wymiarach zewnętrznych mogą mieć różne osłony, luzy wewnętrzne, smarowanie i specyfikacje wydajności.

3. Czy H4130E jest kompatybilny ze wszystkimi maszynami FUJI CP6 i CP7?

H4130E jest powszechnie stosowany w wybranych urządzeniach CP6, CP642, CP643, CP7, CP742, CP743 i CP842. Nie można jednak zagwarantować kompatybilności na podstawie samej rodziny maszyn. Przed złożeniem zamówienia proszę podać dokładny model maszyny, numer seryjny, pozycję montażową, oznakowanie starych łożysk i zdjęcia.

4. Jaka jest różnica pomiędzy 608Z a 608ZZ?

W obu przypadkach zwykle stosuje się te same wymiary podstawy 8 × 22 × 7 mm. Podstawową różnicą jest układ metal-osłona. Oznaczenie AZ ogólnie identyfikuje jedną tarczę, natomiast ZZ identyfikuje tarcze po obu stronach. Dodatkowe przyrostki mogą wskazywać luz, smarowanie lub szczegóły specyficzne dla producenta. Zawsze dopasowuj pełne, oryginalne oznakowanie.

5. Jakie informacje są wymagane do wyceny?

Prosimy o przesłanie numeru części FUJI H4130E, pełnego kodu łożyska NSK, modelu maszyny, wymaganej ilości, wymagań dotyczących stanu produktu, kraju docelowego i wyraźnych zdjęć oryginalnego łożyska. W przypadku pilnych zamówień podaj także numer konta kuriera lub preferowaną metodę dostawy.

Skontaktuj się z nami

Szukasz niezawodnego łożyska zamiennego do swojej maszyny umieszczającej FUJI SMT?

Prześlij nam następujące informacje w celu dokładnego potwierdzenia i wyceny:

• Numer części FUJI.
• Kompletne oznakowanie łożysk NSK.
• Model maszyny i numer seryjny.
• Wymagana ilość.
• Zdjęcia obu stron łożyska.
• Zdjęcie pozycji montażowej.
• Wymóg stanu produktu.
• Kraj docelowy i kod pocztowy.
• Preferowana metoda wysyłki.
• Wymagany termin dostawy.

Nasz zespół ds. części zamiennych SMT może pomóc w identyfikacji produktu, sprawdzeniu zgodności, potwierdzeniu zapasów, łącznym planowaniu wysyłek i dostawach międzynarodowych.

Skontaktuj się z nami już dziś, aby uzyskać ceny, dostępność, potwierdzenie techniczne i powiązane części zamienne do maszyn FUJI SMT.
