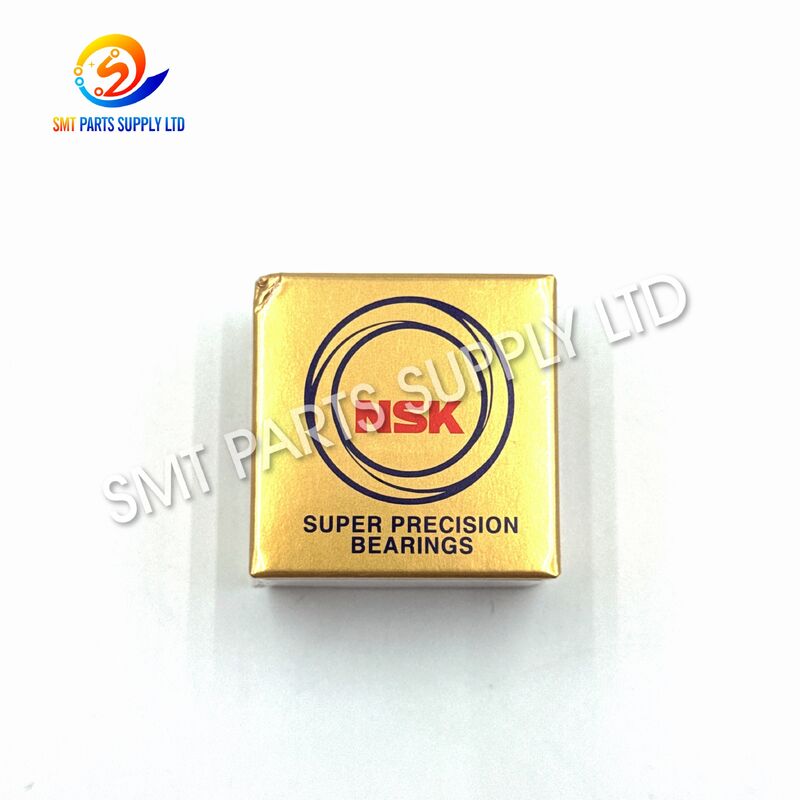

FUJI NSK 708ATYNDBMP5 H4218K Precyzyjne łożyska z klasą precyzji P5 i układem dupleksem z tyłu na tył dla NXT XP143

Precyzyjne łożysko FUJI NSK 708ATYNDBMP5 H4218K jest przeznaczone do wybranych zespołów ruchu stosowanych w sprzęcie FUJI do montażu komponentów elektronicznych. Jest ono powszechnie stosowane jako zamiennik dla określonych konfiguracji FUJI NXT i XP143, chociaż dokładną oś instalacji lub moduł mechaniczny należy zawsze potwierdzić w instrukcji części maszynowych, rysunku montażowym lub oznaczeniu usuniętego łożyska.

To kompaktowe łożysko kulkowe skośne charakteryzuje się średnicą wewnętrzną 8 mm i średnicą zewnętrzną 22 mm. Pełne oznaczenie NSK identyfikuje wieniec z poliamidu, dopasowany zestaw łożysk ustawionych "plecami do siebie", średnie obciążenie wstępne i klasę precyzji P5. Te cechy sprawiają, że łożysko nadaje się do zastosowań wymagających kontrolowanej sztywności, dokładnego prowadzenia obrotowego i stabilnego ruchu pod łączonymi obciążeniami promieniowymi i osiowymi.

Łożysko jest przeznaczone do profesjonalnych napraw maszyn SMT, planowej konserwacji zapobiegawczej, przebudowy modułów mechanicznych i wymiany zużytych elementów układu ruchu. Prawidłowa instalacja pomaga utrzymać płynny ruch, spójne pozycjonowanie i niezawodną wydajność produkcji.

Zweryfikowany komercyjny odpowiednik łączy NSK 708ATYNDBMP5 z numerem części zamiennej FUJI H4218K. Publiczne wykazy sprzętu kojarzą część ze sprzętem FUJI do montażu komponentów elektronicznych, w tym z wybranymi zastosowaniami NXT i XP143. Ponieważ rewizje maszyn FUJI mogą wykorzystywać różne układy łożysk, ostateczną zgodność należy sprawdzić przed złożeniem zamówienia.

Identyfikacja produktu

System oznaczeń NSK identyfikuje TYN jako wieniec z poliamidu, DB jako dopasowany układ duplex "plecami do siebie", M jako średnie obciążenie wstępne i P5 jako klasę precyzji. Układy łożysk skośnych ustawionych "plecami do siebie" mogą przenosić obciążenia promieniowe i osiowe z obu kierunków, zapewniając jednocześnie wyższą sztywność na moment obrotowy niż układ "twarzą w twarz".

Przyczyna — Dlaczego oryginalne łożysko wymaga wymiany

Łożyska precyzyjne pracują w sposób ciągły w szybkich urządzeniach do montażu SMT. Nawet jeśli łożysko nie wykazuje widocznych uszkodzeń zewnętrznych, jego wewnętrzne bieżnie, elementy toczne, wieniec, stan smarowania lub obciążenie wstępne mogą stopniowo ulegać pogorszeniu.

Zużyte lub nieprawidłowo zainstalowane łożysko może wpływać na stabilność zespołu ruchu i powodować błędy pozycjonowania, które wydają się pochodzić od silnika, enkodera, śruby kulowej, szyny prowadzącej lub systemu sterowania.

Typowe przyczyny zużycia łożysk

Typowe objawy

Personel konserwacyjny może rozważyć inspekcję łożyska, gdy pojawią się jeden lub więcej z poniższych warunków:

• Nienormalny hałas mechaniczny podczas ruchu osi.
• Zwiększone wibracje wokół obudowy łożyska.
• Niespójne pozycjonowanie lub powtarzające się odchylenia kalibracji.
• Nadmierne ciepło w pobliżu wału lub gniazda łożyska.
• Szorstki obrót podczas ręcznego przesuwania mechanizmu.
• Zwiększone obciążenie silnika lub prąd serwo.
• Powtarzające się alarmy ruchu bez oczywistej usterki elektrycznej.
• Widoczne wycieki smaru lub zanieczyszczony smar.
• Luzy osiowe lub promieniowe poza zakresem normalnym.
• Zmniejszona stabilność montażu po długich okresach pracy.
• Nienormalny opór podczas przyspieszania lub zwalniania.
• Powtarzająca się wymiana sąsiednich komponentów mechanicznych.

Objawy te nie dowodzą automatycznie, że łożysko jest wadliwe. Należy również sprawdzić silniki, sprzęgła, śruby kulowe, pasy, koła pasowe, szyny prowadzące, enkodery, wały i gniazda montażowe przed podjęciem ostatecznej decyzji o naprawie.

Rozwiązanie — Precyzyjny zamiennik dla stabilnego ruchu maszyny

Wymiana zużytego łożyska na prawidłowo zidentyfikowany NSK 708ATYNDBMP5 H4218K pomaga przywrócić zamierzone podparcie i prowadzenie dotkniętego zespołu mechanicznego FUJI.

W przeciwieństwie do zwykłego łożyska ogólnego przeznaczenia, ten model wykorzystuje dopasowaną konfigurację skośną z kontrolowanym obciążeniem wstępnym i precyzyjną dokładnością. Dopasowany układ jest ważny, ponieważ para łożysk musi działać jako jeden system mechaniczny. Instalacja niedopasowanego łożyska z innym obciążeniem wstępnym, wieńcem, tolerancją lub układem styku może zmienić sztywność osi i zachowanie podczas pracy.

Korzyści z konserwacji

Dlaczego pełny numer modelu ma znaczenie

Uproszczony opis "708AT" nie jest wystarczający do dokładnego zakupu zamiennika. Łożyska z tej samej podstawowej serii 708 mogą mieć różne materiały wieńca, poziomy obciążenia wstępnego, układy dopasowania, luzy wewnętrzne i klasy dokładności.

Z tego powodu zapytania i zamówienia powinny zawierać:

NSK 708ATYNDBMP5 / FUJI H4218K

Użycie pełnego modelu pomaga zapobiec zamianie na łożysko o prawidłowych wymiarach fizycznych, ale niewłaściwych charakterystykach pracy.

Specyfikacje

Ważna uwaga techniczna

Otwór 8 mm i średnica zewnętrzna 22 mm są potwierdzone przez dostępne zapisy handlowe i identyfikacyjne dla NSK 708ATYNDBMP5. Jednak szerokość łożyska, kierunek montażu, oznaczenia dopasowania, orientacja obciążenia wstępnego, metoda smarowania i dokładna oś maszyny powinny być potwierdzone w stosunku do oryginalnego łożyska i dokumentacji serwisowej FUJI przed instalacją.

Wyjaśnienie kodu modelu łożyska

Sufiksy są kluczowe dla wyboru produktu. Standardowe łożysko 708 bez odpowiedniego dopasowania, obciążenia wstępnego, wieńca i kodów precyzji nie powinno być automatycznie uważane za równoważny zamiennik.

Kluczowe zalety produktu

1. Dokładna identyfikacja pełnego modelu

Produkt jest identyfikowany przez pełne oznaczenie NSK 708ATYNDBMP5, a nie tylko skrócone odniesienie 708AT. Pomaga to zespołom zakupowym prawidłowo porównywać oferty i zmniejsza ryzyko zamówienia wizualnie podobnego, ale technicznie innego łożyska.

2. Dopasowany układ "plecami do siebie"

Układ DB ustawia parę łożysk "plecami do siebie". Ta konstrukcja zapewnia podparcie dla obciążeń promieniowych, osiowych w obu kierunkach i obciążeń momentowych generowanych przez mechanizm maszyny.

3. Kontrolowane średnie obciążenie wstępne

Sufiks M oznacza średnie obciążenie wstępne. Obciążenie wstępne zmniejsza niepożądany ruch wewnętrzny i zwiększa sztywność zespołu, zapewniając stabilniejsze prowadzenie mechaniczne.

4. Precyzja P5

Oznaczenie P5 jest przeznaczone do zastosowań wymagających większej dokładności wymiarowej i roboczej niż zwykłe łożyska przemysłowe. Jest to ważne w maszynach SMT, gdzie powtarzalny ruch mechaniczny wpływa na stabilność produkcji.

5. Kompaktowa konstrukcja z otworem 8 mm

Kompaktowy rozmiar łożyska nadaje się do precyzyjnych zespołów ruchu, gdzie przestrzeń montażowa jest ograniczona i wymagane jest dokładne podparcie wału.

6. Profesjonalne zastosowanie w konserwacji SMT

Odpowiednik H4218K umożliwia szybszą identyfikację w przypadku konserwacji sprzętu FUJI, zapasów części zamiennych, przebudowy maszyn i wymiany awaryjnej.

7. Zmniejszone ryzyko zakupu

Wyświetlanie zarówno modelu łożyska NSK, jak i numeru części FUJI pozwala inżynierom konserwacji, dystrybutorom i działom zakupów na wzajemne sprawdzanie tego samego przedmiotu przy użyciu różnych systemów dokumentacji.

8. Nadaje się do konserwacji zapobiegawczej

Łożysko może być magazynowane jako część planowego programu konserwacji, aby zmniejszyć opóźnienia w przypadku wykrycia wibracji, hałasu lub zużycia mechanicznego.

Zastosowanie

FUJI NSK 708ATYNDBMP5 H4218K jest przeznaczone do precyzyjnych zespołów mechanicznych w sprzęcie do montażu komponentów elektronicznych.

Główne obszary zastosowania

Dotyczy użytkowników

• Właściciele maszyn SMT.
• Dostawcy usług produkcji elektroniki.
• Fabryki montażu PCB.
• Działy konserwacji sprzętu FUJI.
• Niezależne firmy naprawcze SMT.
• Firmy zajmujące się renowacją maszyn.
• Dystrybutorzy części zamiennych SMT.
• Inżynierowie serwisu zagranicznego.
• Zespoły konserwacji automatyki przemysłowej.
• Integratorzy linii produkcyjnych elektroniki.

Oświadczenie o zgodności

Łożysko H4218K jest publicznie sprzedawane do wybranych urządzeń FUJI NXT i XP143, ale poszczególne generacje maszyn, zakresy numerów seryjnych, rewizje mechaniczne i zespoły osi mogą się różnić.

Przed złożeniem zamówienia kupujący powinien podać co najmniej jeden z poniższych elementów:

• Wyraźne zdjęcie usuniętego łożyska.
• Pełne oznaczenie łożyska z pierścienia lub opakowania.
• Numer części FUJI H4218K z BOM maszyny.
• Model i numer seryjny maszyny.
• Nazwa zespołu mechanicznego.
• Oś lub pozycja montażu.
• Zrzut ekranu z instrukcji części.
• Wymagana ilość na zespół.

Jak to działa

Łożyska kulkowe skośne wykorzystują bieżnie, które są przesunięte względem siebie. Linia styku między kulkami a bieżniami jest ustawiona pod kątem do płaszczyzny promieniowej. Pozwala to łożysku na przenoszenie obciążeń promieniowych wraz z obciążeniami osiowymi.

Pojedyncze łożysko skośne normalnie przenosi siłę osiową głównie w jednym kierunku. W dopasowanym zestawie "plecami do siebie" dwa łożyska są zainstalowane w przeciwnych kierunkach. Para może zatem przenosić siły osiowe z obu kierunków i zapewniać lepszą odporność na momenty przewracające.

Sekwencja pracy

Funkcja układu "plecami do siebie"

Para łożysk "plecami do siebie" ma stosunkowo dużą odległość między swoimi efektywnymi centrami obciążenia. Zapewnia to większą zdolność przenoszenia obciążeń momentowych i wspiera sztywny układ mechaniczny.

W przypadku sprzętu SMT może to przyczynić się do:

• Stabilnego podparcia wału.
• Kontrolowanego ruchu osiowego.
• Zmniejszenia niepożądanego luzu.
• Spójnego przyspieszania i zwalniania.
• Lepszej reakcji podczas powtarzających się cykli pracy.
• Lepszej powtarzalności mechanicznej po prawidłowej instalacji.
• Bardziej przewidywalnego zachowania serwo.
• Zmniejszenia wibracji spowodowanych nadmiernym luzem wewnętrznym.

Funkcja obciążenia wstępnego

Obciążenie wstępne stosuje kontrolowaną siłę wewnętrzną do dopasowanego zestawu łożysk przed wprowadzeniem zewnętrznego obciążenia roboczego.

Zamierzone efekty obejmują:

• Zwiększenie sztywności mechanicznej.
• Zmniejszenie przemieszczenia osiowego.
• Kontrolowanie luzu wewnętrznego.
• Poprawa stabilności pracy.
• Zmniejszenie poślizgu elementów tocznych.
• Wsparcie powtarzalnego ruchu.
• Poprawa reakcji podczas zmian kierunku.

Obciążenie wstępne nie powinno być dodawane arbitralnie podczas instalacji. Zestaw łożysk ma już określony dopasowany stan, a nadmierne ciśnienie montażowe może spowodować nienormalne ciepło, moment obrotowy lub przedwczesną awarię.

Zalecenia dotyczące instalacji

Instalacja powinna być przeprowadzona przez technika zaznajomionego z obsługą precyzyjnych łożysk i konserwacją sprzętu FUJI.

Przed instalacją

1. Potwierdź pełny model 708ATYNDBMP5.
2. Potwierdź odniesienie FUJI H4218K.
3. Porównaj nowe łożysko z usuniętym łożyskiem.
4. Sprawdź opakowanie pod kątem oznaczeń dopasowanego zestawu.
5. Zweryfikuj kierunek montażu.
6. Sprawdź wał i obudowę pod kątem uszkodzeń.
7. W razie potrzeby zmierz dopasowanie wału i obudowy.
8. Wyczyść miejsce pracy i narzędzia montażowe.
9. Potwierdź wymagania dotyczące prawidłowego smarowania.
10. Przejrzyj instrukcję serwisową maszyny.

Podczas instalacji

• Nie przykładaj siły montażowej przez kulki.
• Przykładaj siłę tylko do pierścienia, który jest wciskany.
• Nie rozdzielaj ani nie mieszaj dopasowanych par łożysk.
• Zachowaj widoczne oznaczenia dopasowania i orientację.
• Unikaj bezpośredniego uderzenia młotkiem.
• Użyj czystej podgrzewarki do łożysk lub precyzyjnej prasy, jeśli jest to wymagane.
• Chroń bieżnie przed cząstkami metalu i kurzem.
• Nie dotykaj oczyszczonych powierzchni zanieczyszczonymi rękawicami.
• Nie wypłukuj fabrycznego smaru, chyba że jest to określone.
• Dokręć powiązane komponenty zgodnie ze specyfikacjami serwisowymi.

Po instalacji

Jak wybrać

Wybór łożyska tylko na podstawie wyglądu zewnętrznego lub podstawowych wymiarów nie jest zalecany. Kompletny sufiks wpływa na konstrukcję wewnętrzną i wydajność.

Lista kontrolna wyboru

Nie zastępuj tylko na podstawie tych czynników

• Ten sam średnica wewnętrzna.
• Ten sam średnica zewnętrzna.
• Podobny wygląd łożyska.
• Ten sam podstawowy numer 708.
• Niższa cena zakupu.
• Niezweryfikowany opis sprzedawcy.
• Podobny model maszyny FUJI.
• Podobna oś mechaniczna.
• Łożysko bez widocznego oznaczenia sufiksu.
• Mieszane łożyska z różnych zestawów.

Zalecane informacje do zapytania

Aby uzyskać szybszą i dokładniejszą wycenę, wyślij:

Kontrola jakości

Przed wysyłką łożysko powinno zostać sprawdzone zgodnie z uzgodnionymi warunkami dostawy.

Zalecane pozycje kontroli

Zalecenia dotyczące przechowywania

• Przechowywać w czystym i suchym pomieszczeniu.
• Przechowywać łożysko w ochronnym opakowaniu do czasu instalacji.
• Unikać bezpośredniego kontaktu z wodą lub żrącymi chemikaliami.
• Nie kłaść ciężkich produktów na opakowaniu łożyska.
• Zapobiegać wstrząsom i wibracjom podczas przechowywania.
• Utrzymać jasną identyfikację magazynową.
• Przechowywać dopasowane zestawy razem.
• Stosować kontrolę zapasów "pierwsze weszło, pierwsze wyszło".
• Unikać niepotrzebnego otwierania opakowania.
• Sprawdzić długo przechowywane części przed instalacją.

Często zadawane pytania

1. Jaki jest pełny numer modelu łożyska H4218K?

Pełny model łożyska NSK to 708ATYNDBMP5. "708AT" to tylko skrócone odniesienie i nie pokazuje wieńca, dopasowanego układu, obciążenia wstępnego ani klasy precyzji. Zamówienia powinny zawierać pełny numer modelu wraz z numerem części FUJI H4218K.

2. Czy H4218K nadaje się do każdej maszyny FUJI NXT lub XP143?

Nie. Publiczne wykazy części zamiennych kojarzą H4218K z wybranymi zastosowaniami FUJI NXT i XP143, ale dokładna oś, moduł mechaniczny, zakres numerów seryjnych i rewizja maszyny mogą się różnić. Zgodność należy potwierdzić na podstawie oznaczenia oryginalnego łożyska, BOM FUJI lub instrukcji serwisowej.

3. Co oznaczają DB, M i P5?

DB oznacza dopasowany układ łożysk "plecami do siebie". M oznacza średnie obciążenie wstępne, a P5 oznacza klasę dokładności precyzyjnej. Te sufiksy wpływają na sztywność, luz roboczy i dokładność pracy, dlatego nie należy ich pomijać przy wyborze zamiennika.

4. Czy standardowe łożysko 708 może zastąpić 708ATYNDBMP5?

Standardowe łożysko 708 nie powinno być traktowane jako automatyczny zamiennik. Może mieć inny układ styku, wieniec, obciążenie wstępne, układ dopasowania lub klasę precyzji. Nawet jeśli wymiary zewnętrzne wydają się podobne, wydajność ruchu maszyny może być inna.

5. Jakie informacje są wymagane przed wyceną?

Proszę podać pełne oznaczenie łożyska, numer części FUJI, model maszyny, numer seryjny, pozycję montażu, wymaganą ilość, stan produktu i kraj docelowy. Zdjęcie usuniętego łożyska i etykiety opakowania jest zdecydowanie zalecane do ostatecznej weryfikacji.

Skontaktuj się z nami

Szukasz niezawodnego łożyska FUJI H4218K do konserwacji maszyn SMT?

Wyślij nam model maszyny, numer seryjny, wymaganą ilość, pozycję montażu i wyraźne zdjęcie usuniętego łożyska. Nasz zespół sprawdzi identyfikację NSK 708ATYNDBMP5 przed wyceną i pomoże zmniejszyć ryzyko zamówienia nieprawidłowej specyfikacji.

Wspieramy:

• Szybka weryfikacja modelu.
• Profesjonalne konsultacje dotyczące części zamiennych SMT.
• Dostawa nowych łożysk.
• Międzynarodowe opakowania eksportowe.
• Opcje dostawy na całym świecie.
• Pilne zapytania dotyczące konserwacji.
• Wyceny wieloprzedmiotowe części zamiennych.
• Konsolidacja części maszyn FUJI.
• Zdjęcia produktów przed wysyłką.
• Przygotowanie faktury handlowej i listy przewozowej.

Skontaktuj się z SMT PARTS SUPPLY LTD. już dziś, aby uzyskać informacje o dostępności, cenach, czasie dostawy i potwierdzeniu technicznym.

Szablon zapytania

Oświadczenie o zgodności i znakach towarowych

Nazwy FUJI i NSK, modele maszyn i numery części są używane wyłącznie do identyfikacji produktu i odniesienia do zgodności. Ta strona produktu nie implikuje sponsoringu, autoryzacji ani powiązania, chyba że jest to wyraźnie określone w ofercie handlowej.

Zgodność maszyn może się różnić w zależności od roku produkcji, numeru seryjnego, rewizji zespołu i historii konserwacji. Kupujący powinni potwierdzić dokładny model łożyska i numer części FUJI przed zakupem. Ostateczna instalacja powinna być przeprowadzona przez wykwalifikowany personel konserwacyjny.
