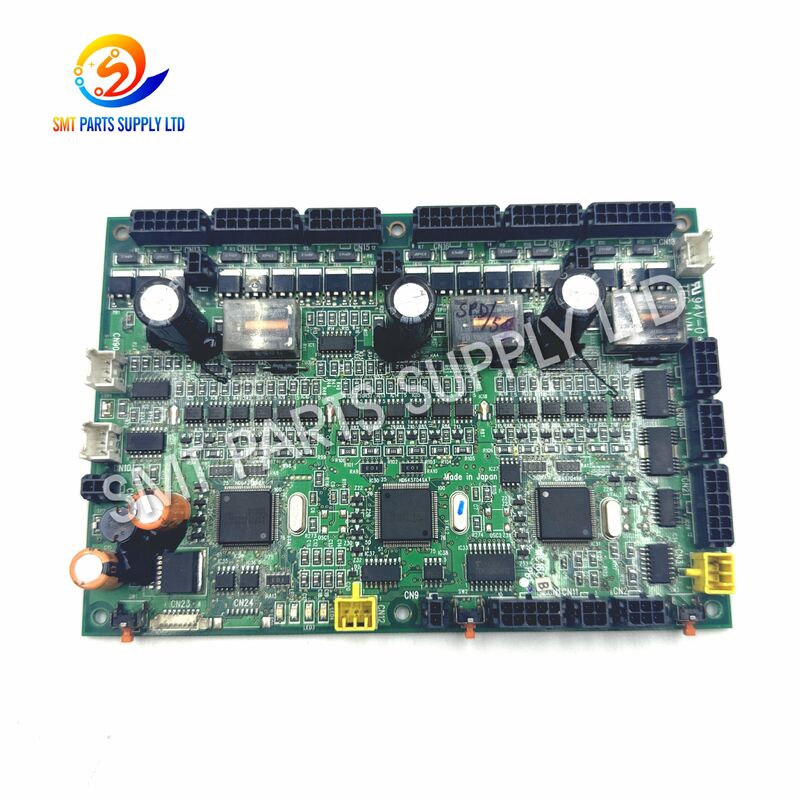

Panasonic KXFE00GXA00 MC16CB-4 SMT Head Control Board dla CM402 i CM602 Przemysłowy zmontowany zespół płytki drukowanej

Panasonic KXFE00GXA00 MC16CB-4 Płyta sterowania głowicą SMT CM402 CM602 N610090171AA T1910008

Płyta sterująca głowicą KXFE00GXA00 N610090171AA MC16CB-4 SMT to wyspecjalizowany moduł elektroniczny stosowany w kompatybilnych urządzeniach do montażu powierzchniowego CM402 i CM602. Jest instalowany w architekturze sterowania maszyną w celu obsługi komunikacji, przetwarzania sygnałów, koordynacji operacyjnej i informacji zwrotnej o stanie związanym z zespołem głowicy umieszczającej.

Tablica ta może również zawierać T1910008 jako dodatkowe oznaczenie identyfikacyjne lub produkcyjne. Ponieważ maszyny SMT mogą mieć różne konfiguracje głowicy, wersje elektryczne, układy złączy, wersje oprogramowania i specyfikacje roku produkcyjnego, kupujący powinni sprawdzić wszystkie widoczne etykiety i szczegóły płytki przed złożeniem zamówienia.

Produkt jest odpowiedni dla fabryk SMT, firm zajmujących się konserwacją sprzętu, kontraktowych producentów elektroniki, rekonstruktorów maszyn i dystrybutorów części zamiennych, którzy potrzebują zamiennej płytki PCB z głowicą CM402 lub płyty sterującej z głowicą CM602. Nowe, przetestowane używane lub profesjonalnie odnowione opcje dostaw mogą być dostępne w zależności od zapasów i ofert.

W celu dokładnego dopasowania zaleca się klientom podanie pełnego numeru części, modelu maszyny, typu głowicy, zdjęć płytki, układu złączy i informacji o istniejących usterkach. Ten proces weryfikacji pomaga ograniczyć liczbę nieprawidłowych zamówień, opóźnień w instalacji i możliwych do uniknięcia przestojów produkcyjnych.

Płyta sterująca głowicy może wymagać przeglądu lub wymiany, jeśli w maszynie umieszczającej wystąpią okresowe lub trwałe usterki związane z głowicą. Jednak alarm maszyny nie zawsze oznacza, że ​​płytka PCB jest jedynym uszkodzonym elementem. Przed wymianą należy sprawdzić cały obwód sterujący głowicą.

Wadliwa lub niestabilna płyta może być powiązana z jednym lub większą liczbą następujących warunków pracy:

• Głowica umieszczająca nie inicjuje się normalnie.
• Maszyna wyświetla alarm komunikacji z głowicą.
• Jedna funkcja głowicy reaguje sporadycznie.
• Nie można poprawnie odczytać czujników związanych z głową.
• Maszyna zatrzymuje się podczas pobierania lub umieszczania komponentów.
• Ruch głowicy staje się niedostępny po uruchomieniu.
• Ten sam alarm powraca po sprawdzeniu kabli i czujników.
• Maszyna działa normalnie, gdy zainstalowana jest znana, dobra płyta.
• Produkcja staje się niestabilna po nagrzaniu maszyny.
• Moduł główny nie może zakończyć swojej standardowej sekwencji inicjalizacji.

Objawy te należy traktować wyłącznie jako wskazówki dotyczące konserwacji. Należy również sprawdzić serwonapędy, silniki, czujniki, zawory, enkodery, kable, złącza, moduły mocy, zespoły mechaniczne i parametry maszyny.

Wymiana podejrzanej płytki na prawidłowo dopasowaną i odpowiednio przetestowaną płytkę sterującą głowicą KXFE00GXA00 N610090171AA MC16CB-4 może pomóc w przywróceniu uszkodzonego obwodu sterującego po sprawdzeniu innych możliwych przyczyn.

• Przywrócenie komunikacji sterującej głowicą.
• Przywrócenie normalnej inicjalizacji maszyny.
• Redukcja powtarzających się przestojów produkcyjnych związanych z głowicą.
• Poprawa stabilności pracy głowicy.
• Szybsza konserwacja w porównaniu z niekontrolowaną naprawą na poziomie komponentów.
• Skrócenie wydłużonych przestojów linii SMT.
• Większa dostępność części zamiennych do starszych urządzeń produkcyjnych.
• Bardziej przewidywalne planowanie konserwacji.

Płytki nie należy przedstawiać jako gwarantowanego rozwiązania dla każdego alarmu głównego. Prawidłowa diagnostyka usterek i dopasowanie numerów części pozostają istotne.

Wartości elektryczne, wymiary PCB, wersje oprogramowania sprzętowego, definicje złączy i parametry maszyny mogą się różnić w zależności od wersji płytki i konfiguracji sprzętu. Nie należy zakładać tych szczegółów na podstawie samego modelu maszyny.

Przed złożeniem zamówienia porównaj płytkę zamienną z istniejącą, korzystając z:

• Pełny numer części.
• Model deski.
• Wersja drukowana.
• Etykieta z kodem kreskowym lub numerem seryjnym.
• Ilość złącza.
• Pozycja złącza.
• Układ komponentów.
• Pozycja otworu montażowego.
• Model maszyny.
• Konfiguracja głowicy rozmieszczającej.
• Rok produkcji sprzętu.
• Istniejąca wersja oprogramowania i parametrów.

Płytka KXFE00GXA00 N610090171AA MC16CB-4 jest przeznaczona do stosowania w kompatybilnych urządzeniach do umieszczania SMT, gdzie wymagana jest dopasowana płytka PCB sterowania głowicą.

• Fabryki produkujące elektronikę SMT.
• Dostawcy usług w zakresie produkcji elektroniki.
• Firmy zajmujące się montażem PCB.
• Producenci elektroniki samochodowej.
• Producenci elektroniki użytkowej.
• Producenci przemysłowych urządzeń sterujących.
• Fabryki montażu oświetlenia LED.
• Producenci sprzętu komunikacyjnego.
• Firmy produkujące elektronikę medyczną.
• Firmy zajmujące się naprawą maszyn SMT.
• Dealerzy używanego sprzętu SMT.
• Dystrybutorzy przemysłowych części zamiennych.
• Zagraniczni kontrahenci zajmujący się konserwacją.
• Działy inżynieryjne fabryki.

Fabryki obsługujące kilka maszyn umieszczających CM402 lub CM602 mogą przechowywać potwierdzoną płytę w swoich zapasach konserwacyjnych. Przygotowana płyta zapasowa może pomóc w skróceniu przestojów, gdy w maszynie produkcyjnej wystąpi zweryfikowana usterka płytki.

W celu zarządzania zapasami zapisz:

Płyta sterująca głowicy działa jako część elektronicznego układu sterowania maszyną. Obsługuje przesyłanie i przetwarzanie poleceń, sygnałów stanu, informacji z czujników i informacji zwrotnych dotyczących działania związanych z głowicą umieszczającą.

Podczas normalnej produkcji SMT maszyna musi koordynować wiele operacji w krótkim cyklu. Zespół głowicy musi otrzymać prawidłowe polecenie, potwierdzić swój stan działania, współdziałać z odpowiednimi czujnikami i przekazać informację zwrotną do centralnego układu sterowania.

Stabilna płyta sterująca głowicą pomaga utrzymać:

• Niezawodna komunikacja pomiędzy modułami sterującymi.
• Prawidłowe przetwarzanie sygnałów związanych z głową.
• Stała inicjalizacja po uruchomieniu maszyny.
• Skoordynowana reakcja podczas odbioru i umieszczenia.
• Terminowe wykrywanie nieprawidłowych warunków pracy.
• Stabilna produkcja w powtarzalnych cyklach umieszczania.

Ponieważ płytka stanowi tylko jedną część łańcucha sterującego, jej działanie zależy również od stabilnej mocy, prawidłowych parametrów maszyny, nienaruszonego okablowania, czystych złączy, funkcjonalnych czujników, prawidłowego uziemienia i sprawnych mechanicznie elementów głowicy.

Wybranie zamiennika wyłącznie na podstawie nazwy komputera może prowadzić do niezgodności. Najbezpieczniejszą metodą jest porównanie wszystkich dostępnych identyfikatorów i szczegółów wizualnych.

Aby uzyskać szybszą i dokładniejszą wycenę, prosimy o podanie:

1. Wyraźne zdjęcie całej przedniej strony płytki.
2. Wyraźne zdjęcie całej tylnej strony.
3. Zdjęcia w zbliżeniu każdej etykiety i wydrukowanego kodu.
4. Model maszyny i numer seryjny.
5. Zainstalowana konfiguracja głowicy rozmieszczającej.
6. Komunikat alarmowy maszyny lub kod błędu.
7. Zdjęcie wszystkich złączy.
8. Wymagana ilość.
9. Preferowany stan deski.
10. Kraj dostawy i kod pocztowy.

Przedstawiony stan należy potwierdzić w formie pisemnej. Należy również sprawdzić zdjęcia produktów, aby ustalić, czy przedstawiają rzeczywiste urządzenie, czy próbkę referencyjną.

Instalacja powinna zostać przeprowadzona przez wykwalifikowany personel konserwacyjny SMT. Płyta zawiera elementy elektroniczne wrażliwe na ładunki elektrostatyczne i może zostać uszkodzona w wyniku niewłaściwego obchodzenia się z nią.

• Jeśli to możliwe, wykonaj kopię zapasową parametrów maszyny.
• Zapisz aktualne informacje o alarmie.
• Upewnij się, że zamienna płyta pasuje do usuniętej płytki.
• Odłącz zasilanie maszyny zgodnie z procedurą konserwacji.
• Poczekaj, aż zgromadzona energia elektryczna się rozładuje.
• Noś uziemioną opaskę na nadgarstek ESD.
• Użyj antystatycznej powierzchni roboczej.
• Oznacz każdy kabel przed demontażem.
• Sfotografuj każdą pozycję złącza.
• Sprawdź kable i złącza pod kątem uszkodzeń.
• Sprawdź maszynę pod kątem zanieczyszczeń olejem, kurzem lub wilgocią.
• Nie umieszczaj płytki PCB bezpośrednio na powierzchniach metalowych.

• Trzymaj deskę za jej krawędzie.
• Nie dotykaj styków układu scalonego ani styków złącza.
• Nie wciskaj złącza na siłę.
• Przed włożeniem sprawdź orientację kabla.
• Upewnij się, że żaden styk złącza nie jest wygięty.
• Zamontuj prawidłowo wszystkie śruby i wsporniki.
• Unikaj nadmiernego dokręcania.
• Trzymaj kable z dala od ruchomych mechanizmów.
• Sprawdź, czy płyta nie może stykać się z ramą maszyny.
• Przed włączeniem zasilania sprawdź ponownie każde połączenie.

• Włącz maszynę pod nadzorem konserwacji.
• Przestrzegać kolejności inicjalizacji.
• Sprawdź, czy oryginalny alarm został usunięty.
• Przywróć niezbędne parametry maszyny.
• Wykonaj wymaganą procedurę kalibracji.
• Przetestuj głowicę przy zmniejszonej prędkości.
• Przeprowadź kontrolowany test odbioru i umieszczenia.
• Monitoruj pod kątem nietypowego ciepła, zapachu, dźwięku lub powtarzających się alarmów.
• Potwierdź jakość rozmieszczenia komponentów przed masową produkcją.
• Zapisz datę wymiany i informacje o tablicy.

W zależności od stanu dostawy i umowy zlecenia można przeprowadzić następujące procedury kontrolne:

Dokładny zakres badań powinien być podany w wycenie, ponieważ nowe, używane, odnawiane i naprawiane deski mogą mieć różne procedury kontroli.

Elektroniczne tablice sterujące wymagają odpowiedniej ochrony przed elektrycznością statyczną, wibracjami, uderzeniami, kurzem i wilgocią podczas transportu.

1. Przed zapakowaniem płytka drukowana jest sprawdzana wizualnie.
2. Złącza i odsłonięte obszary są chronione.
3. Tablica umieszczona jest w torbie antystatycznej.
4. Wokół urządzenia dodano odpowiedni materiał amortyzujący.
5. Produkt zamknięty w mocnym, wewnętrznym pudełku.
6. Pudełko wewnętrzne umieszczone jest w kartonie eksportowym.
7. Pusta przestrzeń jest wypełniona, aby zapobiec ruchowi.
8. Paczka jest zapieczętowana i oznaczona do wysyłki.

Rzeczywisty czas dostawy zależy od dostępności produktu, wymagań kontrolnych, miejsca docelowego, odprawy celnej i wybranej usługi wysyłkowej.

KXFE00GXA00 i N610090171AA są powszechnie używane razem w celu identyfikacji tej głównej płyty sterującej. Jednakże kupujący powinni również porównać MC16CB-4, wersję płytki drukowanej, rozmieszczenie złączy i układ komponentów fizycznych przed potwierdzeniem wymienności.

Płytka jest powiązana z kompatybilnymi aplikacjami do sterowania głowicą CM402 i CM602, ale nie każda konfiguracja maszyny jest identyczna. Przed instalacją należy sprawdzić numer seryjny maszyny, typ głowicy, wersję płytki, konfigurację oprogramowania i układ złączy.

T1910008 może występować jako dodatkowe oznaczenie identyfikacyjne, produkcyjne, kontrolne lub związane z tablicą. Nie należy go używać jako jedynego odniesienia do zamówienia. Proszę o przesłanie wyraźnej fotografii, aby można było porównać ją z jednostką zamienną.

Nie. Alarmy głowicy mogą być również spowodowane uszkodzonymi kablami, złączami, czujnikami, silnikami, zaworami, modułami mocy, zespołami mechanicznymi, problemami z uziemieniem lub nieprawidłowymi parametrami maszyny. Płytkę należy wymienić dopiero po odpowiednim usunięciu usterki.

W zależności od aktualnego stanu magazynowego mogą być oferowane nowe, przetestowane używane, odnowione lub opcje usług naprawczych. Dokładny stan, metoda testowania, zdjęcia, czas realizacji, warunki gwarancji i cena powinny zostać potwierdzone w oficjalnej ofercie.

• Skoncentrowane dostawy płyt maszynowych SMT i części zamiennych.
• Obsługa wycofanych i dojrzałych platform maszyn rozmieszczających.
• Porównanie numerów części i fotografii przed wysyłką.
• Elastyczne dostawy nowych, przetestowanych używanych i odnowionych jednostek.
• Zakupy w małych ilościach w celu pilnej konserwacji.
• Ochronne międzynarodowe opakowanie eksportowe.
• Wsparcie w transporcie ekspresowym i towarowym na całym świecie.
• Przesyłka łączona z podajnikami, silnikami, czujnikami, kablami, zaworami, paskami i dyszami.
• Komunikacja techniczna dotycząca modelu maszyny i dopasowania wersji płytki.
• Wsparcie dla fabryk, dystrybutorów, firm usługowych i sprzedawców sprzętu.

DOSTAWA CZĘŚCI SMT LTD

W celu otrzymania dokładnej wyceny na płytkę sterującą głowicą KXFE00GXA00 N610090171AA T1910008 MC16CB-4 SMT prosimy o przesłanie następujących informacji:

• Wymagana ilość.
• Model maszyny: CM402 lub CM602.
• Numer seryjny maszyny.
• Typ głowicy pozycjonującej.
• Zdjęcia tablicy przedniej i tylnej.
• Kompletne etykiety z numerami części.
• Zdjęcia układu złączy.
• Istniejące informacje o alarmach.
• Wymagany stan produktu.
• Kraj dostawy i kod pocztowy.

Przed przygotowaniem wyceny nasz zespół porówna przesłane informacje z dostępną tablicą.
