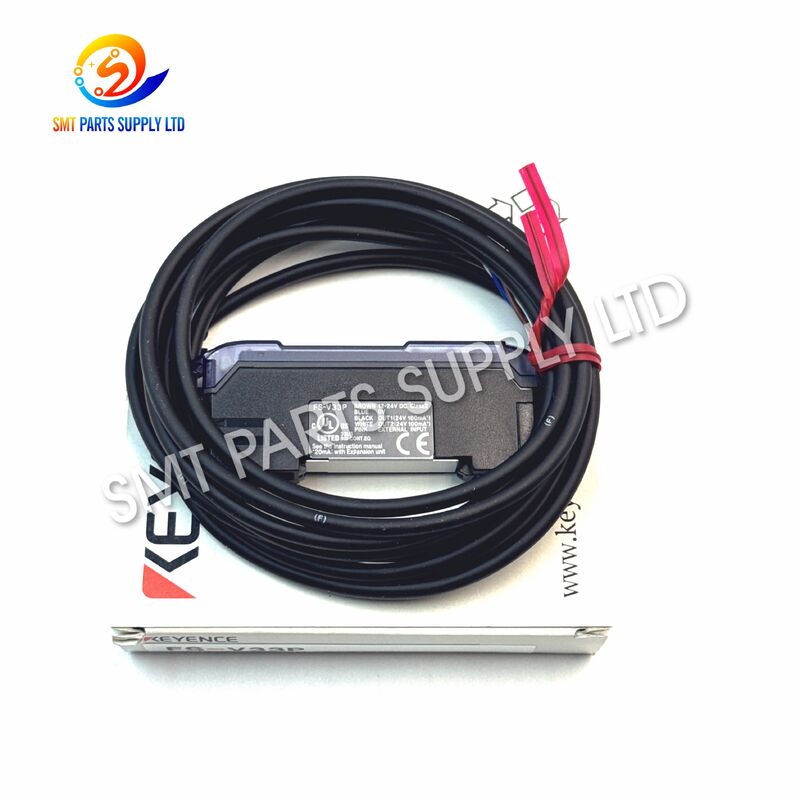

Wzmacniacz światłowodowy KEYENCE FS-V33P A10397 PNP do toru FUJI NXT II

KEYENCE FS-V33P A10397 Wzmacniacz światłowodowy PNP do toru FUJI NXT II

Ten KEYENCE FS-V33P A10397 Wzmacniacz światłowodowy PNP do toru FUJI NXT II to kompaktowy cyfrowy wzmacniacz światłowodowy, zaprojektowany do precyzyjnego przetwarzania sygnałów optycznych w zautomatyzowanych urządzeniach SMT. A10397 jest powszechnie wymieniany jako wzmacniacz toru FUJI NXT II, podczas gdy FS-V33P identyfikuje główny wzmacniacz PNP typu kablowego z serii KEYENCE FS-V30.

FS-V33P zapewnia dwa wyjścia sterujące PNP i jedno wejście zewnętrzne, co pozwala mu przetwarzać sygnały z kompatybilnych głowic czujników światłowodowych i wysyłać stabilne sygnały przełączające do systemu sterowania maszyną. Obsługuje wiele trybów reakcji, wybór LIGHT-ON lub DARK-ON, funkcje czasowe, podwójne monitorowanie cyfrowe i automatyczne śledzenie czułości. Te cechy sprawiają, że nadaje się do wykrywania obecności PCB, potwierdzania transferu na przenośniku i innych zadań wykrywania związanych z torem w kompatybilnych konfiguracjach FUJI NXT II.

Jego wąska obudowa umożliwia instalację w kompaktowych obszarach elektrycznych, podczas gdy cyfrowy wyświetlacz zapewnia technikom konserwacji wyraźny podgląd bieżących wartości sygnału i ustawionych progów, ułatwiając regulację i rozwiązywanie problemów.

KEYENCE identyfikuje FS-V33P jako główną jednostkę PNP typu kablowego z dwoma wyjściami sterującymi i jednym wejściem zewnętrznym.

Niezawodny transport PCB zależy od dokładnego sprzężenia zwrotnego z czujnika. Gdy system wykrywania toru staje się niestabilny, FUJI NXT II może doświadczać przerywanego wykrywania płyt, alarmów transferu, opóźnionego ruchu przenośnika lub nieoczekiwanych zatrzymań produkcji.

Kilka warunków może prowadzić do tych problemów.

Kurz, pozostałości topnika, olej lub zanieczyszczenia produkcyjne wokół głowicy czujnika światłowodowego mogą zmniejszyć intensywność optyczną i spowodować niestabilne wartości wykrywania.

Jeśli próg przełączania jest ustawiony zbyt blisko normalnej wartości odebranego światła, niewielkie zmiany na powierzchni płyty, wibracje lub wyrównanie czujnika mogą spowodować przerywane wyjście.

Serwisowanie mechaniczne, regulacja przenośnika, wibracje lub przypadkowe uderzenie mogą przesunąć głowicę światłowodową z jej prawidłowej pozycji wykrywania.

Nadmierne zginanie, zgniatanie, zanieczyszczenie lub starzenie się kabla światłowodowego może zmniejszyć transmitowane lub odbierane światło.

Luźne okablowanie, niestabilne zasilanie DC, słabe zaciski lub nieprawidłowe połączenia obwodu PNP mogą powodować objawy podobne do awarii wzmacniacza.

Po długotrwałej pracy przemysłowej wzmacniacz może wykazywać problemy z wyświetlaczem, wyjściem, przyciskami lub elektroniką wewnętrzną, które uniemożliwiają stabilne wykrywanie.

Gdy wykrywanie toru staje się niestabilne, FS-V33P powinien być sprawdzany jako część kompletnego systemu czujników, a nie wymieniany bez inspekcji.

Sprawdź, czy zainstalowany wzmacniacz jest oznaczony:

FS-V33P

i potwierdź powiązane odniesienie FUJI:

A10397

Jest to ważne, ponieważ wizualnie podobne modele FS-V30 mogą używać różnych typów wyjść lub konfiguracji jednostek.

Sprawdź:

• Instalacja światłowodu
• Wyrównanie optyczne
• Czystość powierzchni wykrywania
• Zginanie kabla
• Uszkodzenia mechaniczne
• Pozycja montażu

Podwójny wyświetlacz cyfrowy jednocześnie pokazuje wartość ustawioną i bieżącą wartość wykrywania, co ułatwia ocenę marginesu sygnału.

Wyraźna różnica między wartościami dla obiektu obecnego i obiektu nieobecnego jest pożądana dla niezawodnego przełączania.

FS-V33P używa wyjścia PNP z otwartym kolektorem. Przed wymianą upewnij się, że obwód wejściowy maszyny jest zaprojektowany dla logiki PNP.

Seria FS-V30 działa z napięcia 12 do 24 VDC plus lub minus 10 procent.

Jeśli wzmacniacz zostanie uznany za wadliwy, wymiana na ten sam FS-V33P A10397 konfiguracja pomaga uniknąć problemów z kompatybilnością związanych z logiką PNP/NPN, stylem kabla, konstrukcją jednostki głównej lub ilością wyjść.

Te specyfikacje elektryczne i wymiarowe są podane przez KEYENCE dla rodziny FS-V33P i FS-V30.

Wybieralny zakres reakcji pozwala wzmacniaczowi zrównoważyć szybkie wykrywanie i stabilność wykrywania w zależności od zastosowania.

Rodzina FS-V30 zawiera kilka blisko spokrewnionych modeli, dlatego pełny numer modelu należy zawsze sprawdzać, a nie wybierać tylko na podstawie wyglądu.

A10397 FS-V33P jest powszechnie sprzedawany jako wzmacniacz toru dla urządzeń FUJI NXT II.

W zależności od zainstalowanego czujnika światłowodowego i konfiguracji maszyny, może obsługiwać funkcje takie jak:

• Wykrywanie obecności PCB
• Potwierdzanie przybycia PCB
• Wykrywanie wyjścia PCB
• Monitorowanie transferu na przenośniku
• Wykrywanie pozycji zatrzymania
• Wykrywanie wejścia płyty
• Wykrywanie wyjścia płyty
• Potwierdzanie sekwencji toru

Dokładna funkcja wykrywania zależy od lokalizacji montażu i konfiguracji głowicy światłowodowej.

Wzmacniacz nadaje się do środowisk produkcji elektroniki, gdzie dokładne wykrywanie pomaga koordynować transfer płyt między sekcjami urządzeń.

Typowi użytkownicy to:

• Fabryki EMS
• Zakłady montażu PCB
• Działy produkcji SMT
• Zespoły konserwacji urządzeń FUJI
• Firmy serwisujące maszyny SMT
• Dystrybutorzy części zamiennych
• Działy konserwacji automatyki

FS-V33P współpracuje z kompatybilną głowicą czujnika światłowodowego.

Wzmacniacz wykorzystuje źródło światła LED o długości fali 640 nm i przesyła energię optyczną przez podłączony światłowód.

Gdy PCB lub inny obiekt wejdzie w obszar wykrywania, ilość odebranego światła ulega zmianie.

W zależności od układu czujnika, wykrywanie może odbywać się poprzez:

• Światło odbite
• Światło przerwane
• Światło transmitowane

Wzmacniacz przekształca zmianę optyczną na cyfrową wartość wykrywania i porównuje ją z ustawionym progiem.

Gdy warunek wykrywania zostanie spełniony, wzmacniacz przełącza swoje wyjście PNP.

Operator może wybrać:

• LIGHT-ON
• DARK-ON

w zależności od wymaganej logiki maszyny.

Obwód sterowania torem FUJI odbiera wyjście i wykorzystuje sygnał jako część sekwencji przenośnika lub transferu płyty.

FS-V33P zapewnia wiele wybieralnych funkcji czasowych:

• Opóźnienie wyłączenia
• Opóźnienie włączenia
• Jednostrzał
• Opóźnienie włączenia plus opóźnienie wyłączenia
• Opóźnienie włączenia plus jednostrzał

Zakres czasowy jest regulowany od 0,1 ms do 9999 ms.

Te ustawienia pozwalają technikom stabilizować krótkie sygnały wykrywania i dostosować zachowanie czujnika do wymagań czasowych maszyny.

Wybór odpowiedniego wzmacniacza powinien opierać się na pełnej identyfikacji, a nie na wyglądzie.

Potwierdź:

A10397

To odniesienie jest powiązane z zastosowaniami wzmacniaczy toru FUJI NXT II na listach części zamiennych SMT.

Potwierdź:

FS-V33P

Ostatnia litera jest ważna.

FS-V33P = PNP

FS-V33 = NPN

FS-V33P to jednostka główna.

Nie należy automatycznie zastępować modelu jednostki rozszerzającej, takiego jak FS-V34P.

FS-V33P wykorzystuje konfigurację kablową.

FS-V33CP wykorzystuje konfigurację złącza M8 i nie powinien być traktowany jako identyczny zamiennik.

Przed złożeniem zamówienia podaj:

Dostarczenie wyraźnych zdjęć etykiety i instalacji może zmniejszyć błędy w zamówieniach i przyspieszyć sprawdzanie kompatybilności.

Jest to cyfrowy wzmacniacz światłowodowy PNP, powszechnie stosowany w zastosowaniach wykrywania toru FUJI NXT II, gdzie przetwarza sygnały z czujnika optycznego do wykrywania obecności, transferu i pozycji PCB.

FS-V33P to główny wzmacniacz PNP z dwoma wyjściami sterującymi i jednym wejściem zewnętrznym. Powiązany model FS-V33 wykorzystuje wyjście NPN.

Seria FS-V30 działa z napięcia od 12 do 24 VDC plus lub minus 10 procent, co sprawia, że weryfikacja zasilania jest ważna przed instalacją.

Nie automatycznie. FS-V33P to jednostka główna, podczas gdy FS-V34P to jednostka rozszerzająca. Należy najpierw sprawdzić pełny model, okablowanie, konfigurację wyjścia i wymagania maszyny.

Proszę podać A10397, FS-V33P, model maszyny FUJI, wymaganą ilość oraz wyraźne zdjęcia etykiety wzmacniacza i pozycji instalacji w celu szybszego potwierdzenia specyfikacji.
