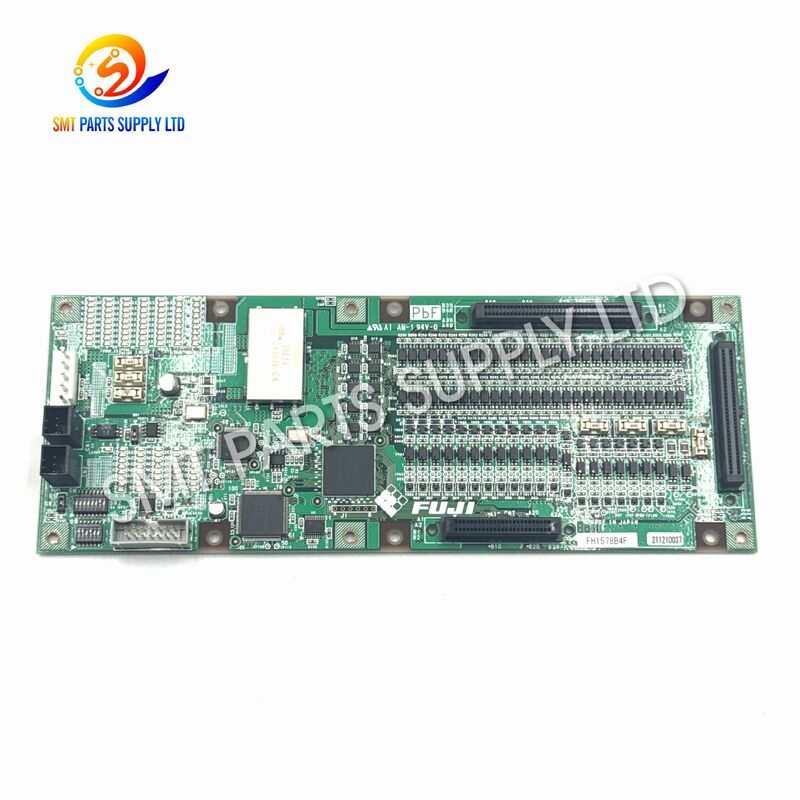

FUJI 2AGTBC001300 FH1578B4F Remote IO Board for NXT III M6

The FUJI 2AGTBC001300 FH1578B4F Remote IO Board to elektroniczny komponent sterujący przeznaczony do FUJI NXT III M6 SMT pick and place equipment. Działa jako część rozproszonego systemu sterowania wejściami i wyjściami maszyny, obsługując komunikację sygnałową między główną architekturą sterowania a powiązanymi czujnikami, siłownikami, przełącznikami, urządzeniami pneumatycznymi i modułami funkcjonalnymi.

W nowoczesnej produkcji SMT stabilna komunikacja I/O jest niezbędna, ponieważ wiele funkcji maszyny musi działać w precyzyjnej sekwencji. Niestabilna lub uszkodzona płyta I/O może prowadzić do alarmów komunikacyjnych, utraty sygnałów urządzeń, nieprawidłowego stanu maszyny lub nieoczekiwanych przerw w produkcji.

W celu zakupu i konserwacji należy dokładnie sprawdzić oba odniesienia identyfikacyjne: FUJI part number 2AGTBC001300, jak i board model FH1578B4F. Dopasowanie dokładnych informacji o płycie przed instalacją może pomóc w zmniejszeniu błędów w niewłaściwej wymianie i zakupach.

Ten produkt jest odpowiedni dla fabryk SMT, producentów elektroniki, działów utrzymania ruchu, firm serwisujących sprzęt i dystrybutorów części zamiennych obsługujących linie produkcyjne FUJI NXT III.

Przyczyna

Dlaczego zdalna płyta we/wy może wymagać wymiany?

Elektroniczne płyty sterujące pracują nieprzerwanie w środowiskach produkcji SMT. Długie godziny pracy, naprężenia elektryczne, zanieczyszczenia, zużycie złączy lub starzenie się komponentów mogą ostatecznie wpłynąć na stabilność komunikacji.

Typowe sytuacje, które mogą skłonić techników do inspekcji zdalnej płyty we/wy, obejmują:

Alarm maszyny nie zawsze oznacza awarię samej płyty. Technicy powinni również sprawdzić kable, złącza, czujniki, siłowniki i warunki zasilania przed wymianą płyty.

Rozwiązanie

Gdy NXT III M6 wyświetla błąd związany ze zdalnym we/wy, ustrukturyzowany proces inspekcji pomaga bardziej efektywnie zidentyfikować problem.

Zalecany proces rozwiązywania problemów

Krok 1: Sprawdź informacje o alarmie

Zanotuj kod alarmu maszyny, dotknięty moduł i warunki pracy, w których wystąpił błąd.

Krok 2: Sprawdź złącza i kable

Sprawdź pod kątem:

• Luźne połączenia
• Uszkodzone kable
• Wygięte styki
• Zanieczyszczenia
• Słaby kontakt terminala
• Nieprawidłowa instalacja

Krok 3: Sprawdź komponenty peryferyjne

Czujniki, zawory, przełączniki, cylindry i inne sterowane urządzenia powinny zostać przetestowane przed stwierdzeniem, że płyta jest wadliwa.

Krok 4: Potwierdź istniejącą płytę

Zweryfikuj informacje identyfikacyjne:

• FUJI Part Number: 2AGTBC001300
• Board Model: FH1578B4F
• Machine Series: NXT III
• Application: NXT III M6

Krok 5: Wymień potwierdzoną wadliwą płytę

Gdy rozwiązywanie problemów potwierdzi, że płyta jest wadliwa, użyj zamiennika pasującego do wymaganego numeru części i specyfikacji płyty.

Krok 6: Przeprowadź testowanie maszyny

Po instalacji przeprowadź odpowiednią inicjalizację, inspekcję we/wy, potwierdzenie alarmu i test produkcyjny zgodnie z procedurą konserwacji maszyny.

Specyfikacje

Ważna uwaga dotycząca kompatybilności

Wersja płyty, konfiguracja złączy, konfiguracja maszyny i inne oznaczenia identyfikacyjne powinny zostać porównane z oryginalną zainstalowaną płytą przed złożeniem zamówienia. Podobne płyty sterujące nie powinny być automatycznie uważane za wymienne.

Informacje identyfikacyjne

Podanie zarówno 2AGTBC001300, jak i FH1578B4F podczas składania zapytania ofertowego może przyspieszyć i zwiększyć dokładność identyfikacji produktu.

Porównanie powiązanych modeli

Chociaż obie płyty mogą być powiązane z systemem sterowania NXT III M6, mają różne numery części i modele płyt. Nie powinny być traktowane jako bezpośrednie zamienniki bez potwierdzenia specyficznego dla maszyny.

Zastosowanie

Zdalna płyta we/wy FUJI 2AGTBC001300 FH1578B4F nadaje się do różnych środowisk produkcji i konserwacji SMT.

Linie produkcyjne SMT

Używana w sprzęcie do pozycjonowania FUJI NXT III M6, gdzie wymagana jest niezawodna komunikacja sterująca do ciągłej produkcji.

Produkcja elektroniki

Nadaje się do fabryk produkujących:

• Elektronika użytkowa
• Elektronika samochodowa
• Produkty sterowania przemysłowego
• Sprzęt komunikacyjny
• Zespoły elektroniki medycznej
• Elektronika mocy
• Zespoły PCB

Działy utrzymania ruchu

Płytę można konserwować jako krytyczną część zamienną do rozwiązywania problemów i awaryjnej wymiany.

Firmy serwisujące sprzęt

Inżynierowie serwisu obsługujący sprzęt FUJI NXT mogą wykorzystać dokładną identyfikację numeru części do poprawy efektywności napraw.

Dystrybucja części zamiennych

Połączenie numeru części FUJI i modelu płyty FH zapewnia wygodną identyfikację do międzynarodowego zakupu części zamiennych SMT.

Typowi użytkownicy

Jak to działa

Zdalna płyta we/wy działa jako część ścieżki komunikacyjnej między systemem sterowania maszyny a rozproszonymi urządzeniami wejściowymi i wyjściowymi.

Uproszczony proces działania to:

Czujnik lub urządzenie → Zdalna płyta we/wy → Kontroler maszyny → Logika sterowania → Zdalna płyta we/wy → Urządzenie wyjściowe

Komunikacja wejściowa

Czujniki i przełączniki dostarczają informacji o stanie, takich jak:

• Pozycja urządzenia
• Wykrywanie obecności
• Stan mechaniczny
• Pozycja cylindra
• Gotowość modułu
• Stan bezpieczeństwa

Zdalna płyta we/wy przesyła te sygnały wejściowe do systemu sterowania maszyny.

Przetwarzanie sterowania

Centralny kontroler ocenia przychodzący sygnał zgodnie z zaprogramowaną sekwencją operacyjną.

Komunikacja wyjściowa

Po przetworzeniu stanu wejściowego maszyna wysyła polecenia do powiązanych urządzeń wyjściowych.

W zależności od konfiguracji maszyny mogą to być:

• Zawory pneumatyczne
• Przekaźniki
• Siłowniki
• Wskaźniki
• Moduły sterujące
• Inne urządzenia maszynowe

Stabilna komunikacja jest zatem ważna dla skoordynowanego działania maszyny.

Dlaczego niezawodna komunikacja we/wy ma znaczenie

Sprzęt do pozycjonowania SMT działa poprzez precyzyjne taktowanie i ciągłe sprzężenie zwrotne z urządzeń.

Typowa sekwencja sterowania może obejmować:

1. Mechanizm osiąga wymaganą pozycję.
2. Czujnik potwierdza pozycję.
3. System we/wy wysyła sygnał stanu.
4. Kontroler weryfikuje warunek pracy.
5. Generowane jest kolejne polecenie.
6. Urządzenie wyjściowe wykonuje wymaganą akcję.
7. Produkcja jest kontynuowana.

Jeśli jeden z wymaganych sygnałów stanie się niestabilny lub niedostępny, maszyna może przerwać sekwencję pracy.

Z tego powodu sprawna zdalna płyta we/wy jest ważną częścią utrzymania stabilnej wydajności sprzętu.

Jak wybrać

Wybór płyty sterującej SMT wymaga starannej identyfikacji. Nie wybieraj tylko na podstawie wyglądu.

1. Sprawdź numer części

Potwierdź:

2AGTBC001300

Dokładny numer części FUJI powinien być pierwszym odniesieniem do wyboru.

2. Sprawdź model płyty

Potwierdź:

FH1578B4F

Model FH stanowi dodatkowe odniesienie identyfikacyjne.

3. Potwierdź maszynę

Zweryfikuj, czy istniejąca aplikacja odpowiada:

FUJI NXT III M6

4. Porównaj oryginalną płytę

Sprawdź oryginalny komponent pod kątem:

5. Dostarcz zdjęcie produktu

Jeśli nie masz pewności co do kompatybilności, prześlij wyraźne zdjęcie pokazujące:

• Kompletny PCB
• Etykieta z numerem części
• Oznaczenie modelu FH
• Obszar złączy
• Istniejące oznaczenia płyty

6. Potwierdź wymaganą ilość

Dla fabryk obsługujących kilka maszyn NXT III, posiadanie dodatkowej krytycznej płyty sterującej w magazynie może skrócić czas oczekiwania w przypadku nieoczekiwanej awarii.

Konserwacja i przechowywanie

Elektroniczne płyty sterujące powinny być obsługiwane ostrożnie.

Ochrona ESD

Stosuj odpowiednią ochronę przed wyładowaniami elektrostatycznymi podczas obsługi i instalacji.

Czyste środowisko

Trzymaj płytę z dala od:

• Wilgoci
• Pyłu przewodzącego
• Zanieczyszczeń olejem
• Oparów chemicznych
• Nadmiernego ciepła

Ochrona złączy

Unikaj uderzeń lub nacisku na złącza płyty podczas transportu i przechowywania.

Opakowanie ochronne

Płyty elektroniczne powinny być pakowane indywidualnie przy użyciu odpowiednich materiałów ochronnych, aby zmniejszyć ryzyko wyładowań elektrostatycznych i uszkodzeń fizycznych.

Lista kontrolna zakupu

Podanie pełnych informacji o zakupie pomaga zmniejszyć błędy identyfikacyjne i skraca czas wyceny.

3. FAQ i Kontakt

FAQ

P1: Do jakiej maszyny przeznaczona jest zdalna płyta we/wy FUJI 2AGTBC001300 FH1578B4F?

Płyta jest przeznaczona dla sprzętu FUJI NXT III i jest wymieniona dla zastosowań NXT III M6. Zawsze porównaj oryginalny numer części, model płyty i konfigurację maszyny przed złożeniem zamówienia.

P2: Jaka jest funkcja zdalnej płyty we/wy FH1578B4F?

Obsługuje zdalną komunikację sygnałów wejściowych i wyjściowych między systemem sterowania maszyny a powiązanymi czujnikami, siłownikami, przełącznikami i urządzeniami funkcjonalnymi używanymi w sprzęcie do pozycjonowania SMT.

P3: Jak mogę potwierdzić, że potrzebuję 2AGTBC001300?

Sprawdź oryginalną etykietę płyty i potwierdź numer części FUJI 2AGTBC001300, model FH1578B4F, model maszyny, układ złączy i inne widoczne oznaczenia przed złożeniem zapytania o wymianę.

P4: Czy 2AGTBC000500 FH1622A0F może bezpośrednio zastąpić tę płytę?

Nie zakładaj bezpośredniej wymienności. Oba produkty używają różnych numerów części i modeli płyt. Kompatybilność należy zweryfikować zgodnie z dokładną konfiguracją NXT III M6 i oryginalną zainstalowaną płytą.

P5: Jakie informacje są wymagane do szybkiej wyceny?

Proszę podać numer części 2AGTBC001300, model FH1578B4F, wymaganą ilość, model maszyny, kraj docelowy i wyraźne zdjęcie oryginalnej płyty w celu dokładnej identyfikacji.

Skontaktuj się z nami

Potrzebujesz FUJI 2AGTBC001300 FH1578B4F Remote IO Board for NXT III M6?

Wyślij nam swój numer części, model płyty, wymaganą ilość, model maszyny i zdjęcie produktu w celu szybkiego sprawdzenia kompatybilności i wyceny.

Obsługujemy zapytania od fabryk SMT, producentów elektroniki, działów utrzymania ruchu, firm serwisujących sprzęt i dystrybutorów części zamiennych.

Wyślij zapytanie już dziś, aby uzyskać informacje o cenie, dostępności w magazynie, opcjach stanu i dostawie.
