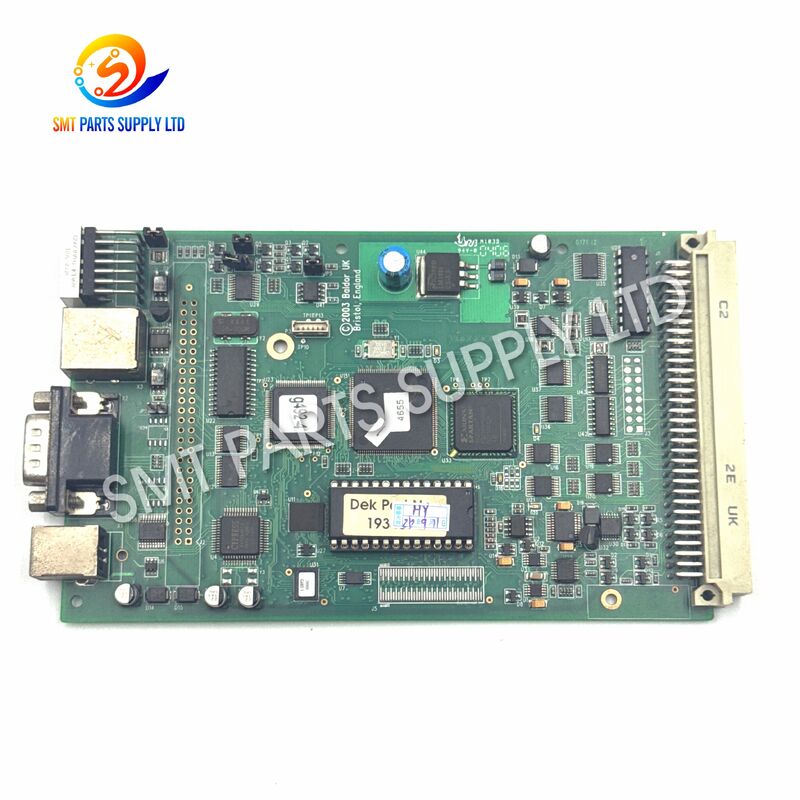

Baldor EB0462A01 REV G 193409 Kontroler NextMove ES do drukarki DEK

Baldor EB0462A01 REV G 193409 Kontroler NextMove ES do drukarki DEK

Baldor EB0462A01 REV G, numer części DEK 193409, to wieloosiowy kontroler ruchu NextMove ES, przeznaczony do kompatybilnych systemów sterowania drukarkami sitodrukowymi DEK. Kontroler zapewnia skoordynowane zarządzanie ruchem osi serwo i krokowych, umożliwiając systemowi sterowania drukarki wykonywanie precyzyjnego pozycjonowania, zsynchronizowanego ruchu i zautomatyzowanych sekwencji maszynowych.

Podstawowa architektura NextMove ES NES002-501 obsługuje sześć osi ruchu, w tym dwie osie serwo i cztery osie krokowe. Zapewnia również możliwość komunikacji przez USB i port szeregowy do konfiguracji, diagnostyki i komunikacji ze środowiskiem sterowania maszyną.

W sprzęcie DEK, numer części 193409 jest identyfikowany jako kontroler PCB NextMove ES. Jest on szczególnie istotny podczas naprawy lub renowacji sprzętu drukującego DEK wykorzystującego tę architekturę kontrolera.

W przypadku aplikacji zamiennych, klienci powinni potwierdzić numer części DEK, identyfikację płyty Baldor, rewizję sprzętu, złącza i istniejącą konfigurację systemu przed instalacją.

Przyczyna

Drukarka sitodrukowa DEK polega na skoordynowanym sterowaniu ruchem w celu precyzyjnego pozycjonowania zespołów mechanicznych podczas procesu drukowania. Gdy kontroler ruchu ulegnie awarii, może pojawić się kilka problemów z maszyną.

Płyty kontrolerów elektronicznych działają nieprzerwanie w urządzeniach przemysłowych i mogą doświadczać długotrwałego obciążenia spowodowanego temperaturą pracy, wibracjami, zakłóceniami elektrycznymi, utlenianiem złączy lub starzeniem się komponentów.

Przed wymianą kontrolera technicy powinni również sprawdzić zasilacz maszyny, płytę interfejsu, kable, złącza, sterowniki serwo, sterowniki krokowe, silniki, enkodery, czujniki i konfigurację oprogramowania.

Rozwiązanie

Wymiana wadliwego kontrolera DEK 193409 na odpowiednią płytę NextMove ES może pomóc przywrócić oryginalną architekturę sterowania ruchem drukarki.

Platforma Baldor NextMove ES została zaprojektowana do koordynacji wielu osi ruchu z jednego kontrolera. Przetwarza polecenia maszyny, generuje sygnały ruchu serwo lub krokowego, odbiera informacje zwrotne i komunikuje się z innymi częściami systemu sterowania maszyną.

W celu niezawodnej wymiany, przed złożeniem zamówienia należy zweryfikować następujące informacje:

Płyta kontrolera nie powinna być wybierana tylko na podstawie wyglądu fizycznego. Maszyny o podobnym układzie PCB mogą mieć inne oprogramowanie układowe, rewizje, interfejsy lub wymagania konfiguracyjne.

Dostarczenie wyraźnych zdjęć etykiety oryginalnej płyty i informacji o maszynie może znacznie poprawić dokładność wymiany.

Specyfikacje

Informacje elektryczne NextMove ES

Dla platformy NES002-501, architektura kontrolera wykorzystuje następujące referencyjne wymagania zasilania:

Wartości te opisują platformę kontrolera NextMove ES i nie powinny być traktowane jako instrukcje dotyczące omijania okablowania maszyny DEK lub oryginalnej architektury zasilania.

Zawsze instaluj płytę za pośrednictwem oryginalnego systemu elektrycznego DEK i układu złączy.

Architektura kontrolera

Kontroler NextMove ES zapewnia scentralizowaną koordynację między kilkoma funkcjami ruchu maszyny.

Płyta pełni zatem fundamentalnie inną rolę niż prosty zasilacz, płyta przekaźników czy izolowany sterownik silnika.

Zastosowanie

Kontroler Baldor EB0462A01 REV G 193409 NextMove ES jest używany w kompatybilnych urządzeniach do drukowania sitodrukowego DEK wymagających tej architektury kontrolera.

Typowe zastosowania obejmują:

Dokumentacja części zamiennych serii DEK Horizon zawiera numer części 193409 jako kontroler PCB NextMove ES. Jednak konfiguracja maszyny może się różnić w zależności od modelu, roku produkcji, wersji sprzętu i poprzednich modyfikacji sprzętu.

Z tego powodu kompatybilność należy potwierdzić, używając oryginalnego numeru części maszyny, a nie tylko nazwy rodziny drukarek.

Jak to działa

Płyta NextMove ES działa jako centralny kontroler ruchu.

Gdy drukarka DEK wykonuje operację mechaniczną, system sterowania maszyną wysyła instrukcje do kontrolera ruchu. Kontroler przetwarza wymagane informacje o pozycji, prędkości, kierunku i sekwencji oraz generuje odpowiednie polecenia dla podłączonego systemu ruchu.

Uproszczona sekwencja działania to:

1. Polecenie maszyny

System sterowania drukarką żąda określonego ruchu.

2. Obliczenie ruchu

Kontroler oblicza wymagane polecenie osi zgodnie z programem maszyny.

3. Wyjście osi

Sygnały ruchu są przesyłane do odpowiedniego systemu sterowania serwo lub krokowego.

4. Ruch mechaniczny

Odpowiedni silnik i zespół mechaniczny poruszają się zgodnie z żądanym poleceniem.

5. Informacje zwrotne i status

Informacje o pozycji, czujniku, enkoderze i statusie maszyny są zwracane do kontrolera, jeśli dotyczy.

6. Koordynacja sekwencji

Kontroler koordynuje kolejne ruchy z ogólnym procesem drukowania.

Ta wieloosiowa architektura pozwala na działanie kilku funkcji mechanicznych w ramach zaprogramowanej sekwencji maszyny.

Dlaczego właściwa rewizja ma znaczenie

Płyty sterowania przemysłowego mogą pozostawać w służbie przez wiele lat, a podobnie wyglądające płyty nie zawsze są elektrycznie lub funkcjonalnie identyczne.

Dlatego należy dokładnie sprawdzić następujące identyfikatory:

Marka maszyny
Identyfikuje zespół płyty Baldor lub odniesienie sprzętowe związane z produktem.

Model maszyny
Identyfikuje rewizję sprzętu pokazaną na odpowiedniej płycie.

Model referencyjny
Identyfikuje odniesienie części zamiennej DEK dla kontrolera NextMove ES.

Zdjęcia PCB
Identyfikuje rodzinę kontrolerów ruchu Baldor.

Istniejąca awaria
Identyfikuje referencyjną konfigurację kontrolera NextMove ES związaną z komunikacją USB i RS232.

Dopasowanie tych odniesień zmniejsza ryzyko zamówienia nieprawidłowego kontrolera.

Uwagi dotyczące wymiany

Wymiana płyty kontrolera powinna być przeprowadzona ostrożnie, ponieważ PCB jest częścią systemu sterowania ruchem drukarki.

Przed demontażem istniejącego kontrolera:

Po instalacji maszyna może wymagać sprawdzenia systemu, weryfikacji osi, pozycjonowania zerowego, kalibracji lub konfiguracji kontrolera zgodnie z procedurą serwisową DEK.

Jak wybrać

Wybór odpowiedniego kontrolera wymaga więcej niż tylko wyszukiwania nazwy produktu.

1. Sprawdź numer części DEK

Najważniejszym odniesieniem dla tego produktu jest:

Model referencyjny

Jeśli oryginalny numer części zamiennej DEK jest inny, przed zakupem zweryfikuj zamienność.

2. Sprawdź identyfikację Baldor

Porównaj oryginalny PCB z:

Marka maszyny

Etykietę PCB i układ komponentów należy sprawdzić w porównaniu z zamiennikiem.

3. Sprawdź rewizję

Jeśli oryginalny kontroler jest oznaczony:

Model maszyny

poinformuj dostawcę, że dopasowanie REV G jest preferowane lub wymagane.

4. Sprawdź rodzinę kontrolerów

Potwierdź, że oryginalny system sterowania używa:

Zdjęcia PCB

Nie myl NextMove ES z innymi generacjami kontrolerów Baldor NextMove.

5. Sprawdź model referencyjny

Gdzie widoczne lub udokumentowane, potwierdź:

Istniejąca awaria

6. Sprawdź informacje o drukarce

Podaj model drukarki DEK i informacje o numerze seryjnym, jeśli są dostępne.

7. Wyślij zdjęcie płyty

W przypadku starszego sprzętu przemysłowego, wyraźne zdjęcie istniejącej płyty jest jedną z najskuteczniejszych metod potwierdzenia zamiennika.

Lista kontrolna wyboru

• Punkt kontrolny
• Wymagane informacje
• Numer DEK
• 193409
• Numer Baldor
• EB0462A01

Rewizja

P4. Czy ten kontroler można zainstalować w każdej drukarce DEK?

Nie. Kompatybilność zależy od konfiguracji drukarki DEK, oryginalnego numeru części, rewizji kontrolera, sprzętu interfejsu, okablowania i konfiguracji oprogramowania. Przed złożeniem zamówienia upewnij się, że oryginalna maszyna używa DEK 193409 lub oficjalnie kompatybilnego zamiennika.

P5. Jakie informacje należy podać przed złożeniem zapytania ofertowego?

Proszę podać numer części DEK 193409, numer Baldor EB0462A01, rewizję płyty, model drukarki DEK, wymaganą ilość oraz wyraźne zdjęcia oryginalnego kontrolera. Te informacje pomagają potwierdzić kompatybilność przed wysyłką.

Skontaktuj się z nami

Potrzebujesz zamiennego kontrolera Baldor EB0462A01 REV G 193409 NextMove ES do swojej drukarki DEK?

Wyślij nam wymaganą ilość, model drukarki DEK, oryginalny numer części kontrolera, oznaczenie rewizji i zdjęcia płyty. Pomożemy potwierdzić prawidłową konfigurację i przygotować wycenę dla Twoich potrzeb konserwacyjnych lub części zamiennych.

Skontaktuj się z nami już dziś, aby uzyskać informacje o cenie, dostępności, opcjach stanu i dopasowaniu technicznym.
