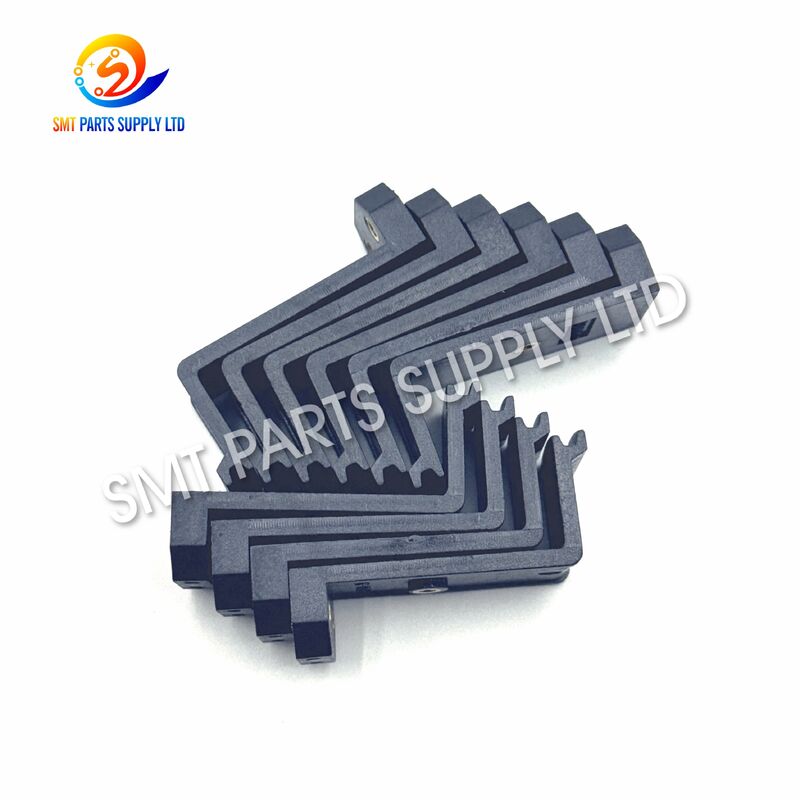

SMIC PF08-20 Płyn płytowy do lutowania plików PCB

W sprawieSMIC PF08-20 Płyn płytowy do lutowania plików PCBjest mechaniczną częścią zamienną przenośnika opracowaną do transportu PCB w kompatybilnym sprzęcie do lutowania falami.palce sprawiają kontrolowany kontakt z krawędzią PCB i pomagają utrzymać deskę odpowiednio wspierane podczas podróży przez cały proces lutowania.

Maszyny lutowe zależą od stabilnego i ciągłego przemieszczania się płyt PCB.deska musi pozostać w bezpiecznej pozycji podczas poruszania się z wymaganą prędkością przenośnikaPalce PF08-20 współpracują z kilkoma sąsiednimi palcami, tworząc stabilny system utrzymywania i kierowania PCB.

Ponieważ pręty przenośnikowe są narażone na powtarzający się kontakt z tablicą, ciepło, pozostałości strumienia, wibracje i długie cykle pracy, są one normalnymi elementami konserwacji.zniekształcone, lub zanieczyszczone palce PF08-20 pomagają przywrócić niezawodną wydajność przenośnika i zmniejszają ryzyko problemów z transportem PCB.

Kluczowe informacje o produkcie

Przyczyna, dla której pręty przenośne PF08-20 się zużywają

W zależności od obciążenia pracy w fabryce tysiące PCB może przejść przez maszynę podczas powtarzających się cykli produkcji.

Każda płyta łączy się z wieloma palcami przenośników, tworząc ciągłą interakcję mechaniczną między krawędzią PCB a powierzchnią palca.

W tym samym czasie przenośnik działa w pobliżu procesów fluxowania, podgrzewania i lutowania.

Częste przyczyny pogorszenia się kształtu palców

Uszkodzony palec nie zawsze natychmiast zatrzymuje urządzenie.

Jednakże, gdy jeden lub kilka palców ulega zużyciu lub nierówności, PCB może przestać przechodzić przez przenośnik w zamierzonej pozycji.

Może to powodować problemy z produkcją, które są trudne do zidentyfikowania, jeśli palce przenośnikowe nie są sprawdzane.

Rozwiązanie: Przywrócenie niezawodnego wsparcia PCB Edge

Wymiana zużytych elementów na odpowiednieSMIC PF08-20 Próg przenośnika z żywicypomaga przywrócić stabilne wsparcie mechaniczne wzdłuż transportera.

Palec pełni funkcję interfejsu pomiędzy mechanizmem przenośnika a krawędzią płyt PCB.

Po prawidłowej instalacji wiele palców PF08-20 współpracuje ze sobą, aby utrzymać pozycję deski i zapewnić płynny ruch w każdej sekcji procesu.

Korzyści płynące z odpowiedniego zastąpienia

• Pomaga ustabilizować transport PCB.
• Utrzymuje stałe wsparcie krawędzi tablicy.
• Zmniejsza ruch spowodowany zużytymi palcami przenośnika.
• Pomaga zapobiegać nachylaniu PCB podczas transportu.
• Wspiera płynne poruszanie się przez falę lutową.
• Zmniejsza ryzyko związane ze zniszczonymi częściami przenośnika.
• Uproszcza profilaktyczną konserwację.
• Pomaga utrzymać ciągłość produkcji.

Zastąpienie uszkodzonego palca przenośnika jest na ogół bardziej wydajne niż kontynuacja produkcji, dopóki palce nie spowoduje poważniejszego problemu w transporcie.

Z tego powodu wiele zespołów konserwacyjnych zachowuje palce zamienne jako rutynowe części zamienne do lutowania falami.

Specyfikacje

Zastosowanie

W sprawieSMIC PF08-20 Próg przenośnikowy z żywicyjest przeznaczony do obsługi PCB w kompatybilnych systemach przenośników maszyny lutowniczej.

Lutowanie falowe jest nadal powszechnie stosowane w układach elektronicznych zawierających elementy z otworami i mieszane konstrukcje SMT / THT.

W związku z powyższym palec przenośnikowy jest stosowany w wielu środowiskach produkcji elektroniki.

Typowe branże

• Elektronika samochodowa.
• Systemy sterowania przemysłowego.
• Produkcja zasilania.
• Elektronika użytkowa.
• Elektronika domowa.
• Sprzęt komunikacyjny.
• Produkty oświetleniowe LED.
• Elektronika przyrządów.
• Produkcja kontraktowa EMS.

Typowe zastosowania konserwacyjne

Palce PF08-20 mogą być włączone do rutynowych programów inspekcji wraz z łańcuchami, kołnierzami, liniami przenośnymi, zespołami przewodniczymi i mechanizmami regulacji szerokości.

Jak to działa

Przenośnik PCB jest odpowiedzialny za przemieszczanie płyty obwodowej przez maszynę do lutowania falą z kontrolowaną prędkością i orientacją.

W sprawiePF08-20 Palce z żywicyzapewnia jeden z fizycznych punktów kontaktowych wykorzystywanych do wspierania deski.

1. Ładowanie PCB

Płyty są wprowadzane do przenośnika z urządzeń przed prądem lub z sekcji załadunku.

Palce przenośnikowe po obu stronach łączą krawędzie PCB.

2. Pozycjonowanie na tablicy

Palce podtrzymują PCB w wymaganej pozycji przenośnika.

Wielu palców rozprowadza wsparcie wzdłuż krawędzi PCB i pomaga zapobiegać nadmiernym ruchom.

3. Wykorzystanie strumienia

Tablica porusza się przez sekcję płynącą.

Ponieważ palce przenośnikowe stykają się z krawędziami PCB, obszar procesu pod PCB pozostaje dostępny do zastosowania strumienia.

4. Podgrzewanie

PCB wchodzi do sekcji podgrzewania.

Stabilne wsparcie przenośnika jest ważne na tym etapie, ponieważ deska musi przechodzić przez strefę termiczną w kontrolowany sposób.

5. Lutowanie falami

Przenośnik przenosi PCB przez falę lutową.

Odpowiednia pozycja deski przyczynia się do ciągłego poruszania się w tym krytycznym obszarze procesu.

6Chłodzenie i rozładunek

Po lutowaniu PCB przechodzi przez ostatnią sekcję maszyny i opuszcza przenośnik.

W trakcie tych etapów prawidłowo ustawione palce PF08-20 pomagają utrzymać kontrolowany ruch PCB.

Problemy związane ze zużytymi palcami przenośnikowymi

Palce przenośnikowe są stosunkowo małe w porównaniu z całkowitą maszyną lutowniczą, ale bezpośrednio wpływają na transport PCB.

Jeśli palec ulegnie uszkodzeniu lub jest nieprawidłowo ustawiony, problem może być widoczny w postaci nieprawidłowego ruchu deski.

Typowe oznaki ostrzegawcze

• PCB drży podczas ruchu.
• Wsparcie zarządu jest nierównomierne.
• Wyślizg krawędzi PCB z normalnej pozycji transportu.
• Pozycja palca różni się od sąsiednich palców.
• Transportator powoduje niezwykły hałas.
• Widoczne pęknięcia pojawiają się na palcu.
• Nadmierne zanieczyszczenie strumieniem.
• Uławy PCB podczas załadunku lub rozładunku.
• Wysokość deski staje się niespójna.

W przypadku wystąpienia tych objawów technicy powinni zbadać palce PF08-20 wraz z łańcuchem przenośnym i systemem kolei.

Przyczynę należy zidentyfikować przed kontynuacją produkcji.

PF08-20 Korzyści z konserwacji palców z żywicy

Wykorzystanie wymiennego pręta przenośnego sprawia, że utrzymanie jest bardziej praktyczne, ponieważ uszkodzone elementy kontaktowe można wymienić indywidualnie.

Charakterystyka utrzymania

Żywotność maszyny zależy od rzeczywistych warunków maszyny i nie powinna być oszacowana wyłącznie na podstawie czasu kalendarzowego.

Wielkość produkcji, stan krawędzi PCB, rodzaj strumienia, częstotliwość czyszczenia, ustawienie przenośnika, temperatura i praktyki konserwacyjne mogą wpływać na zużycie.

PF08-20 W porównaniu z innymi modelami palców

Różne palce przenośnikowe z lutownicy falowej mogą wyglądać podobnie, ale nie powinny być automatycznie uznawane za wymienne.

W sprawiePF08-20,PF08-06, orazPFW-20LModele powinny być indywidualnie identyfikowane.

Najbezpieczniejszą metodą zakupu jest dopasowanie do tego samego modelu, który jest już zainstalowany w maszynie.

Jeżeli nie można potwierdzić oryginalnego modelu, przed wymianą należy porównać zdjęcia lub próbki fizyczne.

Jak wybrać odpowiedni PF08-20

Krok 1 Sprawdź model

Potwierdź, że wymagany model jest:

PF08-20

Nie zamawiaj drugiego palca z serii PF tylko dlatego, że ogólny wygląd jest podobny.

Krok 2  Sprawdź istniejący komponent

Porównaj:

• Ogólny kształt palca.
• Sekcja chwytania PCB.
• Profil montażowy.
• Kierunek instalacji.
• Struktura przymocowania przenośnika.
• Pozycja kontaktu.

Krok trzeci: Potwierdź wymagania materialne

Upewnij się, że wymagany produkt jestrodzaj żywicydla odpowiedniego systemu przenośnika.

Sprzęt lutowniczy na fale może wykorzystywać różne materiały i konstrukcje prętu przenośnego.

Krok 4 - Potwierdzenie konfiguracji przenośnika

Sprawdź zainstalowany przenośnik lutowniczy, zamiast identyfikować palec tylko na zewnątrz maszyny.

Różne konfiguracje przenośników mogą wymagać różnych kształtów palców.

Krok 5 - Zapewnij zdjęcia referencyjne

Jeżeli zgodność jest niepewna, należy przesłać wyraźne zdjęcia pokazujące:

• Istniejący palec PF08-20.
• Widok z przodu.
• Widok z boku.
• Punkt montażu.
• Instalacja przenośnika.
• Wszelkie widoczne oznakowania modelu.

Pomaga to zmniejszyć liczbę błędów w wymianie.

Zalecenia dotyczące instalacji

Przed wymianą należy zatrzymać maszynę do lutowania falami i wykonać procedurę konserwacji i bezpieczeństwa sprzętu.

Pozwolić odpowiednim sekcjom osiągnąć odpowiednie warunki konserwacji.

Usunąć uszkodzony palec przenośnika i zbadać otaczający obszar instalacji.

Lista kontrolna kontroli

Po zainstalowaniu nowego palca PF08-20, porównaj go z sąsiednimi palcami.

PCB powinien przemieszczać się płynnie, bez nieprawidłowego kontaktu lub nadmiernego ruchu.

Przed wznowieniem pełnej produkcji należy zakończyć kontrolowane badanie przenośnika.

Utrzymanie zapobiegawcze

Prewencyjna konserwacja może zwiększyć niezawodność przenośnika i wykryć problemy z palcami, zanim wpłyną na produkcję.

Zalecane działania obejmują:

• Regularnie sprawdzaj palce PF08-20.
• Oczyszcz nadmiar pozostałości strumienia.
• Sprawdź palce na pęknięcia i deformacje.
• Porównaj wysokość sąsiednich palców.
• Sprawdź napięcie i ruch łańcucha transportowego.
• Sprawdź układ szyny.
• Monitorowanie ruchu PCB podczas pracy.
• Szybko wymieniaj mocno zużyte palce.

Jeśli jeden palec jest uszkodzony z powodu długotrwałego zużycia, sprawdź w tym samym czasie sąsiednie palce.

Mogą one pracować przez podobną liczbę cykli produkcji i mogą wkrótce wymagać wymiany.

Po co przechowywać PF08-20 w zapasowym magazynie?

Pręty przenośnikowe to stosunkowo proste elementy, ale brak części zamiennej może nadal opóźniać produkcję.

Utrzymanie na magazynie palców PF08-20 pozwala pracownikom obsługi technicznej na szybką reakcję w przypadku wykrycia zużycia lub przypadkowego uszkodzenia.

Korzyści z inwentarza

• Szybsza reakcja na konserwację.
• Zmniejszono zasoby awaryjne.
• Wygodne zapobiegawcze zamienne.
• Odpowiednie do planowanej konserwacji podczas wyłączenia maszyny.
• Pomaga wspierać ciągłą produkcję lutowni.
• Łatwo łączyć z innymi częściami konwertera.

Fabryki obsługujące kilka maszyn do lutowania falą mogą przechowywać różne modele palców w oddzielnym zapisie oznakowanym, aby zapobiec mieszaniu PF08-20 z podobnymi produktami.

Częste pytania

1Do czego stosuje się SMIC PF08-20?

SMIC PF08-20 jest palcem przenośnikiem żywicy stosowanym w kompatybilnych systemach transportu PCB maszyny lutowniczej falowej.chłodzenie, oraz sekcji rozładunkowych.

2Czy PF08-20 jest palcem przenoszącym żywicę?

Tak, produkt ten jest dostarczany w postaciPF08-20 Palce przenośnikowe z żywicyDokładny model i konfiguracja instalacji należy jeszcze potwierdzić przed zamówieniem.

3Czy PF08-20 jest wymienny z PF08-06 lub PFW-20L?

PF08-20, PF08-06 i PFW-20L to różne oznaczenia modeli.i modelu przed wyborem zamiennika.

4Kiedy należy wymienić palce PF08-20?

Zaleca się wymianę, gdy palec wykazuje pęknięcia, deformacje, nadmierne zużycie, luźna instalacja, silne zanieczyszczenie lub niestabilne podłoże PCB.W trakcie tej samej procedury konserwacyjnej sprawdzać pobliskie pręty i łańcuchy transportowe.

5- Jakie informacje mam wysłać do cytowania?

Proszę podaćModel PF08-20, wymagana ilość, informacje na temat maszyny lub przenośnika oraz jasne zdjęcia produktuInformacje te pomagają potwierdzić wymagany palec przenośnikowy i zapewnić dokładniejszą cenę.

Skontaktuj się z nami

PotrzebaSMIC PF08-20 Płynówka falista PCB przenośnik z żywicy palcówdo wymiany lub konserwacji?

Wyślij nam swojemodel, wymagana ilość, informacje o maszynie i istniejące zdjęcia palcówdla potwierdzenia produktu i oferty.

Dostarczamy części zamienne do maszyn do lutowania falami dla producentów elektroniki, fabryk EMS, firm zajmujących się konserwacją sprzętu i projektów remontowania maszyn.

PF08-20, PF08-06, PFW-20L i inne części zamienne do przenośników mogą być uwzględnione w jednym zapytaniu o zakup.

Wyślij dziś zapytanie o cenę, dostępność, opcje wielkości i informacje o wysyłce.
