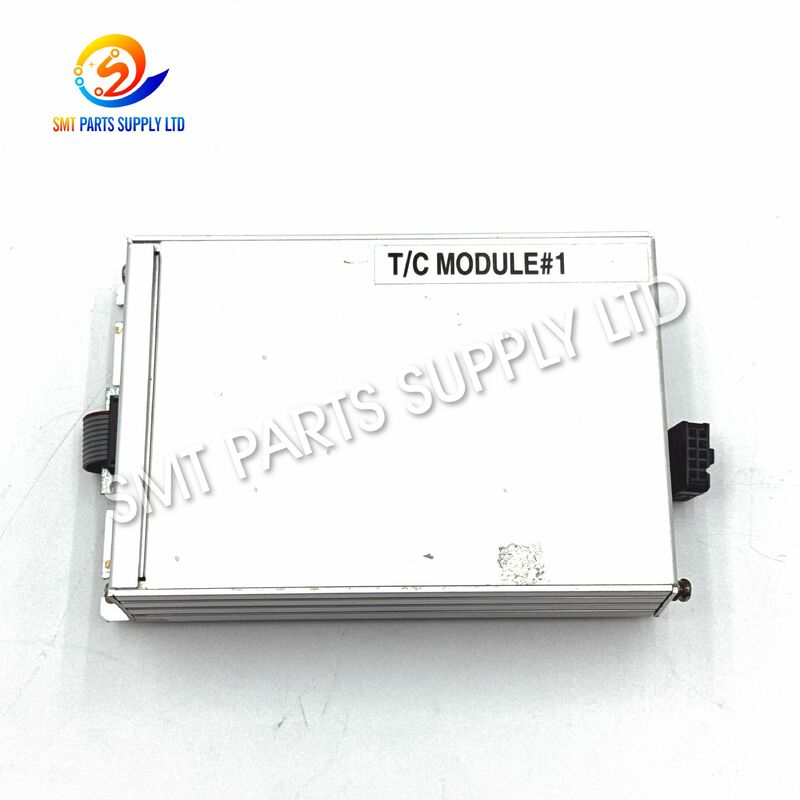

HELLER K1404262 Moduł kontroli temperatury TC do pieca rozpływowego

TheHELLER K1404262 Moduł kontroli temperatury TCto elektroniczny element sterujący stosowany w kompatybilnych systemach kontroli temperatury pieca rozpływowego SMT. Jego podstawową rolą jest wspieranie dokładnego monitorowania temperatury i stabilnej regulacji temperatury poprzez przetwarzanie informacji zwrotnych z systemu wykrywania opartego na termoparze piekarnika.

Podczas lutowania rozpływowego SMT każda strefa grzewcza musi pracować w zaprogramowanym profilu temperaturowym. Dokładna kontrola termiczna bezpośrednio wpływa na wstępne podgrzewanie, namaczanie, rozpływ, temperaturę szczytową i wydajność chłodzenia. Gdy system kontroli temperatury jest niestabilny, piekarnik może wykazywać nieprawidłowe odczyty stref, odchylenia temperatury, powtarzające się alarmy lub niespójne wyniki lutowania.

Model K1404262 jest używany głównie jakokonserwacji, naprawy lub wymiany części zamiennychgdy zainstalowany piekarnik korzysta z tej samej identyfikacji modułów i konfiguracji sterowania. Przed złożeniem zamówienia kupujący powinni porównać istniejący numer części, wersję PCB, złącza i informacje o maszynie, aby zapewnić prawidłowe dopasowanie.

Kluczowe informacje o produkcie

Przyczyna

Dlaczego pojawiają się problemy z kontrolą temperatury w piecu rozpływowym

Piec rozpływowy pracuje nieprzerwanie w podwyższonych temperaturach, co sprawia, że ​​jego system kontroli temperatury jest ważnym elementem niezawodności maszyny. Po długotrwałej eksploatacji elementy elektryczne, termopary, okablowanie, złącza, grzejniki i moduły sterujące mogą stopniowo ulegać uszkodzeniom.

Nieprawidłowości w kontroli temperatury mogą wynikać z kilku przyczyn, a nie tylko z samego modułu sterującego.

Przed podjęciem decyzji, że K1404262 wymaga wymiany, technik powinien sprawdzić całą pętlę regulacji temperatury.

Typowe objawy

Układ kontroli temperatury należy sprawdzić, gdy wystąpi którykolwiek z poniższych warunków:

• Temperatura w strefie grzewczej ulega nietypowym wahaniom.
• Rzeczywista temperatura nie jest zgodna z ustawioną wartością.
• Jedna strefa grzewcza nie może osiągnąć wymaganej temperatury.
• Odczyty temperatury znikają lub stają się przerywane.
• Alarmy temperaturowe pojawiają się wielokrotnie.
• Profile termiczne stają się niespójne pomiędzy seriami produkcyjnymi.
• Piekarnik potrzebuje zbyt dużo czasu na ustabilizowanie się.
• Jeden kanał temperatury zgłasza nieprawidłową wartość.
• Jakość produkcji zmienia się wraz z niestabilnością temperatury pieca.
• Rozwiązywanie problemów wskazuje na uszkodzony moduł kontroli temperatury.

Objawy te mogą być spowodowane różnymi składnikami, dlatego zaleca się systematyczną diagnostykę.

Rozwiązanie

Zalecany proces rozwiązywania problemów

Gdy piec rozpływowy wykazuje problemy z kontrolą temperatury, technicy mogą postępować zgodnie ze zorganizowaną procedurą inspekcji.

1. Sprawdź alarm maszyny

Przejrzyj komunikat alarmowy maszyny i określ, której strefy lub kanału temperaturowego dotyczy problem.

2. Porównaj temperaturę zadaną i rzeczywistą

Należy zwrócić uwagę, czy rzeczywista temperatura w strefie jest zgodna z zaprogramowaną wartością. Duże lub ciągłe odchylenie może wskazywać na problem w pętli sterowania.

3. Sprawdź termoparę

Sprawdź odpowiednią termoparę pod kątem przerwanych przewodów, nieprawidłowego podłączenia, luźnych zacisków, zanieczyszczeń lub uszkodzeń fizycznych.

4. Sprawdź okablowanie i złącza

Luźne złącza lub uszkodzone kable sygnałowe mogą powodować przerywane odczyty temperatury, które można pomylić z awarią modułu.

5. Sprawdź obwód grzewczy

Sprawdź, czy grzejnik, urządzenia przełączające, elementy mocy i powiązane obwody elektryczne działają prawidłowo.

6. Sprawdź moduł K1404262

Sprawdź moduł pod kątem widocznych uszkodzeń takich jak:

• Ślady spalenia.
• Uszkodzone złącza.
• Korozja.
• Luźne zaciski.
• Pęknięte elementy.
• Ślady przegrzania.
• Zanieczyszczenie.

7. Wymień, jeśli uznasz to za konieczne

Jeśli istniejący K1404262 zostanie potwierdzony jako wadliwy, wymień go na pasujący moduł i wykonaj test temperatury roboczej przed ponownym uruchomieniem maszyny.

Dane techniczne

Porównanie wersji zamiennych

Różne generacje pieców rozpływowych mogą wykorzystywać inny sprzęt do kontroli temperatury. Podobny wygląd nie zawsze oznacza bezpośrednią zamienność.

Ważna uwaga dotycząca wyboru

Przed wymianą modułu sterującego porównaj:

• Numer części.
• Rewizja PCB.
• Ilość złącza.
• Pozycja złącza.
• Interfejs elektryczny.
• Interfejs komunikacyjny.
• Model piekarnika.
• Istniejące fotografie tablic.

Nie zaleca się zamawiania wyłącznie na podstawie wyglądu.

Aplikacja

Moduł kontroli temperatury K1404262 nadaje się do zastosowań konserwacyjnych obejmujących kompatybilne piece rozpływowe SMT stosowane w produkcji elektroniki.

Typowe zastosowania obejmują:

Moduł może być również przechowywany jako krytyczna część zamienna w fabrykach obsługujących ciągłe linie produkcyjne SMT.

Jak to działa

Proces kontroli temperatury działa w układzie zamkniętym.

Krok 1: Wykrywanie temperatury

Termopary zainstalowane w piecu rozpływowym mierzą temperaturę odpowiednich stref grzewczych.

Krok 2: Transmisja sygnału

Termopara generuje sygnał elektryczny związany z temperaturą, który jest przesyłany do układu sterującego piekarnika.

Krok 3: Przetwarzanie sygnału

System kontroli temperatury przetwarza sygnał zwrotny i określa rzeczywistą temperaturę w strefie.

Krok 4: Porównanie wartości zadanej

Rzeczywista temperatura jest porównywana z zaprogramowaną temperaturą docelową.

Krok 5: Regulacja ogrzewania

Układ sterowania dostosowuje odpowiednią moc grzewczą w zależności od różnicy temperatur.

Krok 6: Regulacja ciągła

Proces ten powtarza się w sposób ciągły, aby utrzymać stabilne warunki termiczne podczas produkcji.

Prawidłowo działający system sterowania pomaga zapewnić powtarzalną wydajność cieplną w wielu cyklach produkcji PCB.

Jak wybrać

Właściwy wybór modułu jest niezbędny, ponieważ systemy sterowania piecem rozpływowym mogą się różnić w zależności od roku produkcji, wersji wyposażenia i konfiguracji elektrycznej.

1. Potwierdź K1404262

Sprawdź, czy zainstalowany moduł wyraźnie pokazujeK1404262identyfikacja.

2. Sprawdź wersję PCB

Jeśli na tablicy wydrukowane są dodatkowe informacje o rewizji, należy je podać przy składaniu zapytania o wycenę.

3. Porównaj układ złącza

Sprawdź ilość, typ i położenie złącza. Podobne płytki PCB mogą nadal mieć różne konfiguracje elektryczne.

4. Podaj model piekarnika

Model pieca rozpływowego może dostarczyć dodatkowych informacji w celu sprawdzenia zgodności.

5. Wyślij wyraźne zdjęcia

Aby uzyskać dokładniejsze potwierdzenie, należy dostarczyć wyraźne zdjęcia:

• Kompletny moduł.
• Etykieta produktu.
• Przód.
• Tylna strona.
• Obszar złącza.

Zalecane informacje dotyczące zamawiania

Podanie pełnych informacji pozwala zmniejszyć ryzyko zamówienia nieprawidłowego modułu.

Zalecenia dotyczące konserwacji

Aby poprawić niezawodność układu kontroli temperatury:

• Utrzymuj szafkę elektryczną w czystości.
• Utrzymuj odpowiednią wentylację szafki.
• Regularnie sprawdzaj złącza elektryczne.
• Sprawdź kable termopary pod kątem uszkodzeń.
• Niezwłocznie sprawdzaj powtarzające się alarmy temperatury.
• Unikaj instalowania modułów elektronicznych, gdy zasilanie jest podłączone.
• Stosuj odpowiednią ochronę przed wyładowaniami elektrostatycznymi.
• Rejestruj historię wymiany i napraw modułów.
• Utrzymuj ważne moduły zapasowe dla krytycznego sprzętu.

Konserwacja zapobiegawcza może ograniczyć nieoczekiwane przerwy w produkcji i pomóc w utrzymaniu stałej wydajności cieplnej.

Często zadawane pytania

P1: Do czego służy moduł kontroli temperatury K1404262 TC?

Model K1404262 jest stosowany w kompatybilnych systemach kontroli temperatury pieca rozpływowego. Obsługuje przetwarzanie sygnału zwrotnego termopary i pomaga systemowi sterowania utrzymać stabilną temperaturę strefy grzewczej podczas lutowania rozpływowego PCB.

P2: Czy K1404262 można stosować w każdym piekarniku rozpływowym HELLER?

Nie koniecznie. Różne generacje i konfiguracje piekarników mogą wykorzystywać różne moduły kontroli temperatury. Przed złożeniem zamówienia należy zawsze potwierdzić istniejący numer części, wersję PCB, rozmieszczenie złączy i informacje o sprzęcie.

P3: Czy powinienem wymienić K1404262, jeśli jedna strefa grzewcza nie działa?

Nie natychmiast. Brak ogrzewania może być również spowodowany termoparą, grzejnikiem, przekaźnikiem, okablowaniem, obwodem zasilania, złączem lub innymi elementami sterującymi. Najpierw należy przeprowadzić odpowiednie rozwiązywanie problemów.

P4: Jakie informacje są wymagane do potwierdzenia kompatybilności?

Proszę podać numer części K1404262, wyraźne zdjęcia istniejącego modułu, model piekarnika, wersję PCB, jeśli jest dostępna, informacje o złączu i wymaganą ilość.

P5: Czy zalecana jest profesjonalna instalacja?

Tak. Moduł jest częścią systemu kontroli temperatury piekarnika. Instalacja i rozwiązywanie problemów powinny być wykonywane przez przeszkolony personel zaznajomiony z elektrycznymi i termicznymi systemami kontroli przemysłowych pieców rozpływowych.

Skontaktuj się z nami

PotrzebujeszHELLER K1404262 Moduł kontroli temperatury TCw celu konserwacji pieca rozpływowego, wymiany lub zapasów części zamiennych?

Aby otrzymać szybszą wycenę, prześlij nam następujące informacje:

• Numer części:K1404262.
• Istniejące zdjęcia modułów.
• Model pieca rozpływowego.
• Wersja PCB, jeśli jest dostępna.
• Wymagana ilość.
• Opis usterki, jeśli potrzebne jest potwierdzenie techniczne.

Możemy pomócidentyfikacja części, sprawdzanie zgodności, dostępność, czas realizacji i oferta cenowa.

Wyślij zapytanie już dziś, aby uzyskać cenę i potwierdzenie produktu.
