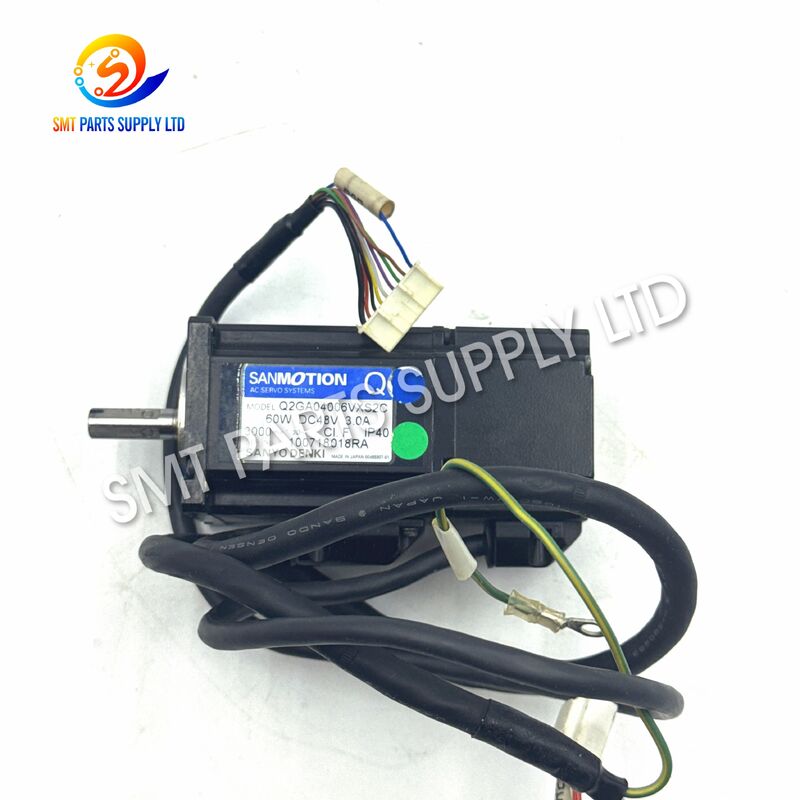

SANYO Q2GA04006VXS2C YV100 Silnik serwo AC 90K6C-025F11

SANYO Q2GA04006VXS2C YV100 Silnik serwo AC 90K6C-025F11

Serwomotor AC SANYO Q2GA04006VXS2C, oznaczony numerem części maszyny 90K6C-025F11, to precyzyjny element sterowania ruchem stosowany w kompatybilnych maszynach typu pick-and-place YV100 SMT. Przekształca polecenia serwonapędu w kontrolowany ruch obrotowy, wspierając dokładne pozycjonowanie maszyny, stabilne przyspieszenie, powtarzalny ruch i niezawodne cykle produkcyjne.

Podczas ciągłej produkcji SMT silnik współpracuje z serwonapędem, systemem sprzężenia zwrotnego enkodera, sprzęgłem, kołem pasowym, paskiem, czujnikiem i sterownikiem maszyny. Zużycie, uszkodzenie kabla, pogorszenie jakości łożysk, awaria złącza lub nieprawidłowe sprzężenie zwrotne mogą powodować alarmy serwomechanizmu, błędy pozycjonowania, wibracje, przegrzanie, nietypowy hałas lub nieoczekiwane przestoje sprzętu.

Silnik ten jest odpowiedni dla fabryk SMT, działów konserwacji, firm zajmujących się naprawą sprzętu, renowacji używanych maszyn i dystrybutorów części zamiennych. Aby dokonać dokładnego wyboru, kupujący powinni przed złożeniem zamówienia porównać cały model, numer części, wał, złącza, kierunek kabla, wymiary montażowe i oryginalną tabliczkę znamionową silnika.

Serwomotor jest kluczową częścią układu ruchu maszyny. Długie godziny pracy, wielokrotne przyspieszanie, obciążenie mechaniczne, zanieczyszczenie, złe ustawienie lub zmęczenie kabla mogą stopniowo zmniejszać jego wydajność.

Usterkę związaną z silnikiem należy dokładnie zdiagnozować, ponieważ podobne objawy mogą powodować także serwonapęd, kabel enkodera, mechanizm mechaniczny, sprzęgło, pasek, czujnik czy parametry maszyny.

Poniższe warunki mogą wskazywać na problem z silnikiem, kablem, napędem lub układem mechanicznym:

• Podczas uruchamiania maszyny pojawia się alarm serwa.
• Powiązany mechanizm nie może powrócić do pozycji wyjściowej.
• Silnik wytwarza nietypowy dźwięk podczas ruchu.
• Ruch maszyny staje się niestabilny podczas przyspieszania.
• Silnik wibruje podczas utrzymywania stałej pozycji.
• Temperatura obudowy wzrasta nienormalnie.
• Powtarzalność pozycjonowania stopniowo maleje.
• Mechanizm zatrzymuje się sporadycznie podczas produkcji.
• Wyświetlany jest błąd enkodera lub sprzężenia zwrotnego.
• Oś porusza się powoli lub nie może osiągnąć zadanej pozycji.
• Maszyna wymaga ponownego uruchomienia.
• Aby uniknąć alarmów, należy zmniejszyć prędkość produkcji.
• Po demontażu wał silnika jest niezwykle napięty.
• Sprzęgło lub koło pasowe wykazuje widoczne zużycie.
• Ruch kabla powoduje sporadyczne awarie maszyny.

Wymiana silnika bez sprawdzenia całego układu ruchu może nie rozwiązać usterki spowodowanej uszkodzonym okablowaniem, nadmiernym oporem mechanicznym, nieprawidłowym serwonapędem lub zmienionymi parametrami maszyny.

Prawidłowo dobrany silnik Q2GA04006VXS2C może pomóc w przywróceniu powiązanej funkcji ruchu w kompatybilnych konfiguracjach maszyny YV100. Prawidłowa identyfikacja, staranny montaż i kontrolowane testowanie są niezbędne do pomyślnej wymiany.

Zanim poprosisz o wycenę, zbierz następujące informacje:

• Kompletny model silnika.
• Numer części maszyny.
• Model maszyny.
• Numer seryjny maszyny.
• Pozycja montażowa silnika.
• Model serwonapędu.
• Ilość i kształt złączy.
• Długość kabla i kierunek wyjścia.
• Średnica i długość wału.
• Wymiary kołnierza i otworu montażowego.
• Typ koła pasowego lub sprzęgła.
• Istniejący kod alarmu maszyny.

Instalacja powinna zostać przeprowadzona przez wykwalifikowany personel zajmujący się konserwacją maszyny. Silnika nie wolno wciskać w położenie montażowe, a wał nie może być uderzany młotkiem lub twardym narzędziem.

Po instalacji należy rozpocząć od kontroli wizualnej, potwierdzenia włączenia serwomechanizmu, powrotu do pozycji bazowej, ruchu przy niskiej prędkości, testowania powtarzalnych pozycji, obserwacji temperatury i produkcji próbnej.

Podobnie wyglądające serwomotory mogą mieć różne parametry elektryczne, systemy sprzężenia zwrotnego, złącza, wały, hamulce lub interfejsy montażowe. Przed wymianą należy zawsze sprawdzić całą tabliczkę znamionową.

Poniższa tabela ma na celu rozróżnienie modeli i organizację zapytań. Nie potwierdza bezpośredniej zamienności.

Silniki o podobnych kodach modeli mogą różnić się:

• Moc znamionowa.
• Napięcie znamionowe.
• Prędkość znamionowa.
• Rozdzielczość enkodera.
• Protokół informacji zwrotnej.
• Funkcja hamulca.
• Średnica wału.
• Długość wału.
• Projekt wpustu.
• Wymiary kołnierza.
• Typ złącza.
• Długość kabla.
• Kierunek wyjścia kabla.
• Pozycja otworu montażowego.
• Parametry sterownika.
• Aplikacja maszynowa.

Jako podstawową podstawę wyboru należy zastosować oryginalną tabliczkę znamionową silnika i porównanie fizyczne.

Silnik Q2GA04006VXS2C jest przeznaczony do konserwacji zgodnego sprzętu YV100 SMT i naprawy systemów ruchu.

• Produkcja elektroniki użytkowej.
• Montaż elektroniki samochodowej.
• Produkcja produktów LED.
• Produkcja sprzętu łączności.
• Montaż sterownika przemysłowego.
• Produkcja zasilaczy.
• Produkcja akcesoriów komputerowych.
• Produkcja elektroniki medycznej.
• Montaż produktu inteligentnego domu.
• Produkcja sprzętu zabezpieczającego.
• Produkcja modułów elektronicznych.
• Produkcja elektroniki kontraktowej.

Zespoły zajmujące się konserwacją fabryki mogą wykorzystać ten silnik do pilnej naprawy sprzętu lub zachować go jako kluczową część zapasową, aby ograniczyć nieoczekiwane przestoje w produkcji.

Firmy serwisowe mogą zakupić silnik do celów konserwacji w terenie, naprawy maszyny u klienta, renowacji sprzętu lub inwentaryzacji części zamiennych.

Firmy remontowe mogą wymienić silniki wykazujące nietypowy hałas, uszkodzone kable, zużycie wału, słabe sprzężenie zwrotne lub niestabilną pracę przed odsprzedażą maszyny.

Dystrybutorzy mogą zamawiać pojedyncze silniki lub łączyć je z innymi częściami maszyn na potrzeby regionalnej inwentaryzacji i obsługi klienta.

Producenci obsługujący uznany sprzęt produkcyjny YV100 mogą wymagać niezawodnego wsparcia w zakresie wymiany, aby dotrzymać harmonogramów dostaw i zdolności produkcyjnych.

Serwomotor działa jako część układu sterowania ruchem w zamkniętej pętli.

1. Sterownik maszyny oblicza wymagany ruch.
2. Polecenie ruchu jest wysyłane do serwonapędu.
3. Sterownik serwo dostarcza kontrolowaną energię elektryczną do silnika.
4. Silnik przekształca energię elektryczną w obrotowy ruch mechaniczny.
5. Wał przenosi ruch poprzez sprzęgło, koło pasowe lub pasek.
6. Urządzenie sprzężenia zwrotnego mierzy rzeczywiste położenie i prędkość silnika.
7. Informacje zwrotne są zwracane do serwosterownika.
8. Kierowca porównuje rzeczywisty ruch z poleceniem.
9. Moc silnika jest regulowana w celu zmniejszenia błędu pozycjonowania.
10. Maszyna potwierdza, że ​​pozycja docelowa została osiągnięta.
11. Rozpoczyna się kolejny ruch produkcyjny.

Prawidłowa konfiguracja silnika i sprzężenia zwrotnego pomaga maszynie osiągnąć przewidywalne pozycjonowanie podczas powtarzających się cykli produkcyjnych.

Sterowanie serwomechanizmem zarządza zmianami prędkości, redukując nagłe wstrząsy mechaniczne i niestabilny ruch.

Spójna reakcja silnika zapewnia powtarzalny ruch osi w ciągłej pracy SMT.

Prawidłowo dobrany silnik zmniejsza potrzebę modyfikacji złączy, kabli, wałów, wsporników czy parametrów maszyny.

Pełna weryfikacja modelu przed wysyłką może pomóc technikom w skuteczniejszej wymianie.

Posiadanie zweryfikowanego silnika zapasowego może zmniejszyć opóźnienia w produkcji, gdy w zainstalowanym silniku wystąpi nieoczekiwana usterka.

• Zatrzymaj maszynę, stosując standardową procedurę wyłączania.
• Odłącz główne zasilanie.
• Postępuj zgodnie z fabryczną procedurą blokowania i bezpieczeństwa.
• Pozwól, aby zmagazynowana energia elektryczna rozładowała się.
• Zapisz aktualny kod alarmu.
• Zrób zdjęcie zamontowanego silnika.
• Oznacz każde złącze i kabel.
• Zapisz kierunek ułożenia kabla.
• Zaznacz położenie sprzęgła lub koła pasowego.
• Przygotuj odpowiednie narzędzia i materiały ochronne.

1. Podeprzyj silnik przed poluzowaniem śrub mocujących.
2. Ostrożnie odłącz złącza zasilania i sprzężenia zwrotnego.
3. Zwolnij zaciski kablowe bez ciągnięcia kabla.
4. Zdjąć sprzęgło lub koło pasowe bez uderzania w wał.
5. Wymontuj silnik ze wspornika maszyny.
6. Sprawdź powierzchnię montażową.
7. Sprawdź napędzany mechanizm pod kątem nieprawidłowego oporu.
8. Porównaj usunięty silnik z jednostką zamienną.
9. Zachowaj oryginalny silnik do celów referencyjnych do czasu zakończenia testów.

1. Potwierdź model zamienny i numer części.
2. Sprawdź silnik pod kątem uszkodzeń transportowych.
3. Sprawdź wał i kołnierz montażowy.
4. Zamontuj silnik bez wymuszania pozycji montażowej.
5. Wyrównaj prawidłowo wał i sprzęgło.
6. Dokręcić równomiernie śruby mocujące.
7. Unikaj nadmiernego promieniowego lub osiowego obciążenia wału.
8. Poprowadź kable oryginalną ścieżką.
9. Trzymaj kable z dala od ostrych krawędzi i ruchomych części.
10. Podłącz wtyczki bez zginania pinów.
11. Potwierdź blokady wszystkich złączy.
12. Przywróć zaciski kablowe i osłony ochronne.

Produkcja z pełną prędkością powinna rozpocząć się dopiero po pomyślnym zakończeniu testów przy niskiej prędkości i powtarzalnym ruchu.

• Nie uderzaj w wał silnika.
• Nie przenoś silnika trzymając za kabel.
• Nie należy na siłę podłączać niekompatybilnych złączy.
• Nie zginaj styków złącza.
• Nie instaluj silnika z widocznymi uszkodzeniami wału.
• Nie używać ponownie uszkodzonego złącza.
• Nie ignoruj ​​​​oporu mechanicznego.
• Nie zmieniaj parametrów serwa bez zapisania oryginalnych wartości.
• Nie uruchamiaj na pełnych obrotach bezpośrednio po wymianie.
• Nie dopuścić do przedostania się oleju lub płynu czyszczącego do złączy.
• Nie prowadź kabli przy ostrych metalowych krawędziach.
• Nie dokręcaj śrub mocujących nierówno.
• Nie zakładaj, że podobnie wyglądające silniki są wymienne.
• Nie używaj maszyny bez osłon ochronnych.
• Nie należy kontynuować testowania, jeśli wystąpi nietypowy hałas lub przegrzanie.

Wymagania dotyczące inspekcji można dostosować do stanu produktu i ilości zamówienia.

Dokładny stan, wygląd, standard testowania, okres gwarancji i harmonogram dostaw należy potwierdzić w formalnej ofercie.

Serwosilniki zawierają precyzyjne łożyska, wały, złącza, kable i elementy sprzężenia zwrotnego. Właściwe opakowanie pomaga chronić silnik podczas transportu międzynarodowego.

1. Sprawdź model i ilość produktu.
2. Oczyść powierzchnię zewnętrzną.
3. Chroń wał przed bezpośrednim uderzeniem.
4. Osłonić złącza przed kurzem i wilgocią.
5. Zabezpiecz kabel bez mocnego zginania.
6. Owiń silnik materiałem amortyzującym.
7. Umieść urządzenie w odpowiednim pudełku wewnętrznym.
8. Wypełnij puste przestrzenie, aby zapobiec ruchowi.
9. W razie potrzeby dodaj ochronę odporną na wilgoć.
10. Umieść wewnętrzne pudełko w kartonie eksportowym.
11. Zastosuj etykiety identyfikacyjne produktu.
12. Wzmocnij karton do wysyłki międzynarodowej.

Prawidłowy dobór serwomotoru wymaga potwierdzenia zarówno elektrycznego, jak i mechanicznego.

Sprawdź każdą literę i cyfrę na istniejącej etykiecie silnika:

Q2GA04006VXS2C

Nie należy pomijać ostatniego przyrostka, ponieważ może on reprezentować inny wał, enkoder, złącze, kabel lub konfigurację sterowania.

Sprawdź, czy zapis maszyny lub identyfikacja silnika wskazuje:

90K6C-025F11

Numer części maszyny jest ważnym punktem odniesienia, ale należy go zweryfikować łącznie z całym modelem silnika.

Dostarczać:

• Model maszyny.
• Numer seryjny maszyny.
• Rok produkcji.
• Miejsce montażu silnika.
• Model serwonapędu.
• Dokładny kod alarmu.
• Istniejąca historia konserwacji.

Polecane zdjęcia to:

• Pełna tabliczka znamionowa silnika.
• Wał przedni.
• Obudowa tylna.
• Złącze zasilania.
• Złącze sprzężenia zwrotnego.
• Wyjście kablowe.
• Kołnierz montażowy.
• Koło pasowe lub sprzęgło.
• Zainstalowana pozycja silnika.
• Tabliczka identyfikacyjna maszyny.

Porównywać:

• Napięcie znamionowe.
• Prąd znamionowy.
• Moc znamionowa.
• Prędkość znamionowa.
• Typ enkodera.
• Złącze zasilania.
• Złącze sprzężenia zwrotnego.
• Funkcja hamulca.
• Kompatybilność ze sterownikami serwo.

Należy podać, czy zapytanie wymaga:

• Nowy towar.
• Oryginalne używane zapasy.
• Odnowiony magazyn.
• Testowany zapas.
• Przesyłka awaryjna.
• Wiele jednostek zapasowych.

Podanie pełnych informacji identyfikacyjnych pomaga ograniczyć powtarzającą się komunikację i zmniejsza ryzyko otrzymania nieodpowiedniego silnika.

• Posłuchaj, czy nie występują nietypowe dźwięki silnika.
• Sprawdź, czy nie ma nowych alarmów serwomechanizmu.
• Obserwuj wibracje maszyny.
• Utrzymuj obszar silnika w czystości.
• Upewnij się, że kable nie ocierają się o ruchome części.
• Sprawdź, czy nie występuje nadmierna temperatura silnika.

• Sprawdź zaciski kablowe.
• Sprawdź blokadę złącza.
• Przejrzyj historię powtarzających się alarmów.
• Sprawdź nagromadzenie kurzu i oleju.
• Podczas normalnej produkcji należy przestrzegać temperatury silnika.

• Sprawdź stan sprzęgła.
• Sprawdź ustawienie koła pasowego lub paska.
• Sprawdź dokręcenie śruby mocującej.
• Sprawdź napędzany mechanizm pod kątem oporu.
• Przejrzyj zapisy alarmów serwonapędu.
• Utwórz kopię zapasową parametrów maszyny.
• Przygotuj zweryfikowany silnik zapasowy, gdy ryzyko przestojów jest wysokie.

Kompatybilność zależy od wersji maszyny, pozycji montażowej, serwonapędu, złączy, wału, kierunku kabla, wymiarów montażowych i numeru oryginalnej części. Przed złożeniem zamówienia prosimy o dostarczenie istniejącej tabliczki znamionowej silnika i zdjęć montażowych.

Produkt standardowy dotyczy wyłącznie silnika Q2GA04006VXS2C. Powiązane sterowniki, kable, sprzęgła, koła pasowe, paski lub elementy maszyn można wycenić osobno, jeśli zostaną dostarczone pełne informacje identyfikacyjne.

Tak. Zamówienia na pojedyncze sztuki można przyjmować w zależności od dostępności zapasów. Można także składać zamówienia na wiele silników lub mieszane części zamienne SMT dla firm zajmujących się konserwacją, fabryk, dystrybutorów i osób zajmujących się renowacją sprzętu.

Dostępna kontrola może obejmować weryfikację modelu, potwierdzenie tabliczki znamionowej, wygląd obudowy, stan wału, integralność złącza, stan kabla, powierzchnię montażową, opór obrotowy, zdjęcia i testy funkcjonalne zgodnie ze stanem dostarczonego produktu.

Wyślij pełny model silnika, numer części maszyny, model maszyny, numer seryjny, model serwonapędu, zdjęcia tabliczki znamionowej, zdjęcia złączy, wymiary wału, wymiary montażowe, kierunek kabla, położenie montażowe i wymagany stan produktu.

Prosimy o przesłanie zapytania zawierającego następujące dane:

• Model silnika:Q2GA04006VXS2C
• Numer części:90K6C-025F11
• Odpowiednia maszyna:YV100
• Wymagana ilość.
• Wymagany stan produktu.
• Kraj docelowy i kod pocztowy.
• Wyczyść zdjęcia z tabliczki znamionowej silnika.
• Zdjęcia złączy zasilania i sprzężenia zwrotnego.
• Zdjęcia wału i mocowania.
• Wymagany czas dostawy.
• Istniejące informacje o alarmach maszyny.

Nasz zespół sprzedaży sprawdzi dane identyfikacyjne, potwierdzi dostępność zapasów i stan, przygotuje informacje dotyczące kontroli, obliczy odpowiednią opcję wysyłki i przedstawi formalną ofertę dotyczącą wymagań dotyczących konserwacji maszyny SMT.
