YAMAHA KLW-M917H-00 Precyzyjny taśma przenośna do montażu SMT YSM20 z zastosowaniem specyficznym dla maszyny, stabilnym transportem PCB i praktyczną wymianą

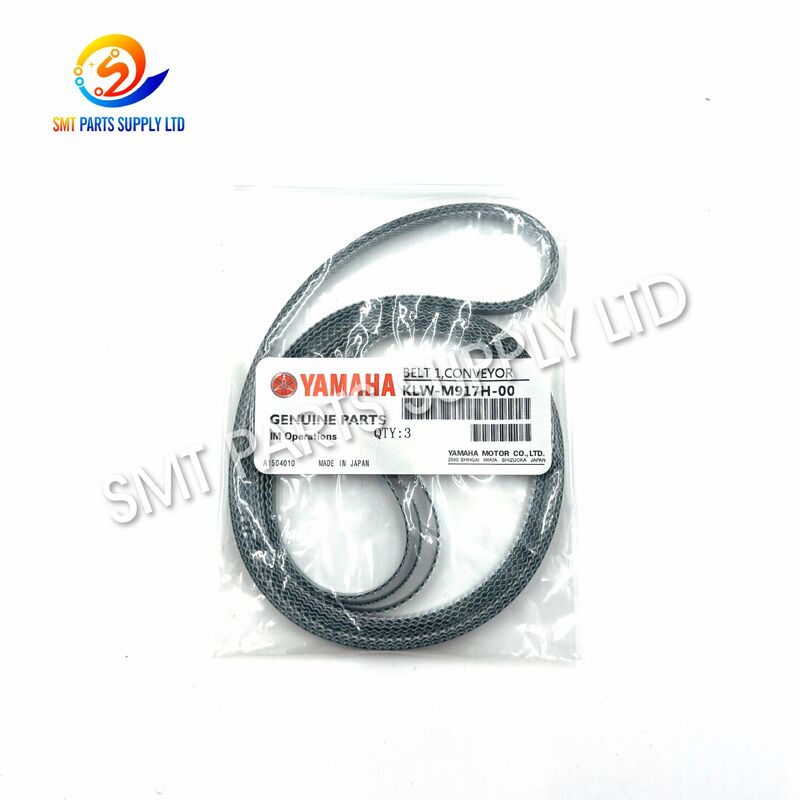

YAMAHA KLW-M917H-00 Precyzyjny pas transmisyjny 1 do montażnicy SMT YSM20

KLW-M917H-00 BELT 1, CONVEYOR to specyficzny dla maszyny element transportowy opracowany dla systemu przenośników PCB w urządzeniach do montażu SMT YSM20. Zamontowany w zespole szyn przenośnika, pas podtrzymuje płytki drukowane i płynnie przenosi je przez etapy ładowania, pozycjonowania, montażu i rozładowania.

Podczas ciągłej produkcji elektroniki pasy transmisyjne są narażone na powtarzalne ruchy, tarcie powierzchniowe, naprężenia mechaniczne, zanieczyszczenia i zmiany termiczne. Zużyty lub nieprawidłowo napięty pas może powodować poślizg PCB, niestabilny transport, przekoszenie płytki, powtarzające się alarmy przenośnika lub nieoczekiwane przerwy w produkcji.

Wymiana uszkodzonego elementu na prawidłowo dobrany pas transmisyjny KLW-M917H-00 pomaga przywrócić stabilną obsługę PCB bez konieczności wymiany całego zespołu przenośnika. Produkt jest odpowiedni dla producentów elektroniki, fabryk EMS, działów utrzymania ruchu SMT, firm zajmujących się naprawą sprzętu i międzynarodowych dystrybutorów części zamiennych.

W celu dokładnego doboru klienci powinni potwierdzić model maszyny, numer seryjny urządzenia, pozycję przenośnika, oznaczenie oryginalnego pasa oraz wymiary fizyczne przed złożeniem zamówienia.

Pas transmisyjny jest materiałem eksploatacyjnym. Jego stan stopniowo się zmienia podczas ciągłej pracy maszyny. Kilka czynników może skrócić jego żywotność lub obniżyć wydajność przenośnika.

Pas krąży wielokrotnie wokół kół pasowych przenośnika podczas ładowania i rozładowywania PCB. Ciągłe zginanie i tarcie może stopniowo zmniejszać elastyczność, przyczepność powierzchni i stabilność wymiarową.

Nadmierne naprężenie zwiększa obciążenie pasa, kół pasowych, łożysk i silnika przenośnika. Niewystarczające naprężenie może powodować poślizg, opóźnienia w ruchu PCB, błędy śledzenia lub niestabilny transport.

Kurz, smar, pozostałości kleju, cząstki topnika, pasta lutownicza, fragmenty komponentów lub nieodpowiednie środki czyszczące mogą wpływać na powierzchnię pasa i zmniejszać stabilność transportu.

Niewspółosiowe koło pasowe lub szyna mogą przesuwać pas w jedną stronę. Może to powodować nierównomierne zużycie krawędzi, nienormalne tarcie, deformację pasa i niestabilny ruch PCB.

Małe śruby, wyprowadzenia komponentów, fragmenty PCB, taśma, resztki opakowań i inne obce obiekty mogą utknąć między pasem a kołem pasowym.

Długotrwałe narażenie na ciepło, bezpośrednie światło słoneczne, ozon, wilgoć, olej lub nieodpowiednie chemikalia może wpływać na materiał pasa podczas pracy lub przechowywania.

Dwa pasy transmisyjne mogą wyglądać podobnie, ale mieć różny obwód, szerokość, grubość, strukturę powierzchni lub pozycję montażu. Instalacja nieprawidłowego modelu może spowodować niedopasowanie lub awarię przenośnika.

KLW-M917H-00 zapewnia ukierunkowane rozwiązanie zamienne dla odpowiedniego systemu przenośników YSM20. Po prawidłowym doborze i instalacji pas pomaga przywrócić stabilny ruch PCB i wspiera ciągłą produkcję SMT.

Wymiana pasa może być bardziej ekonomiczna i wydajna niż wymiana całego zespołu szyn przenośnika lub zespołu transportowego. Jednak przed zainstalowaniem nowego elementu należy zidentyfikować przyczynę nienormalnego zużycia pasa.

Przed złożeniem zamówienia prosimy o podanie następujących szczegółów:

• Numer części: KLW-M917H-00.
• Oznaczenie produktu: BELT 1, CONVEYOR.
• Pełny model maszyny.
• Numer seryjny maszyny.
• Pozycja montażu przenośnika.
• Wymagana ilość.
• Zdjęcia starego pasa.
• Obwód pasa.
• Szerokość pasa.
• Grubość pasa.
• Profil powierzchni.
• Wymagany poziom jakości.
• Kraj docelowy.

Podanie pełnych informacji pomaga zmniejszyć ryzyko wyboru pasa, który wygląda podobnie, ale różni się wymiarami.

Wymiary pasa transmisyjnego mogą się różnić w zależności od konfiguracji maszyny, rewizji inżynieryjnej, pozycji przenośnika lub partii produkcyjnej. Ostateczny wybór powinien opierać się na liście części maszyny, oznaczeniu oryginalnego pasa, numerze seryjnym maszyny lub pomiarach fizycznych.

Nie wybieraj produktu tylko na podstawie koloru pasa, zdjęć lub podobnego prefiksu numeru części.

Powyższe modele należą do powiązanych zastosowań przenośników SMT, ale nie należy ich automatycznie traktować jako części zamiennych.

Przed wymianą jednego modelu na inny, porównaj:

• Model maszyny.
• Numer seryjny maszyny.
• Kierunek przenośnika.
• Lokalizacja instalacji.
• Obwód pasa.
• Szerokość pasa.
• Grubość pasa.
• Struktura powierzchni.
• Konstrukcja połączenia.
• Oznaczenie oryginalnej części.

Pas transmisyjny KLW-M917H-00 nadaje się do transportu PCB i zastosowań konserwacyjnych w zautomatyzowanych środowiskach montażu elektroniki.

Pas może być używany na liniach produkcyjnych produkujących:

• Elektronika użytkowa.
• Płyty sterowania przemysłowego.
• Moduły elektroniczne samochodowe.
• Urządzenia komunikacyjne.
• Produkty oświetleniowe LED.
• Zespoły zasilające.
• Płyty sterowania urządzeń domowych.
• Produkty elektroniczne medyczne.
• Sprzęt zabezpieczający.
• Urządzenia sieciowe.
• Inteligentne urządzenia.
• Produkty pomiarowe.
• Płyty peryferyjne komputerów.
• Prototypowe zespoły PCB.
• Produkty elektroniczne o wysokiej mieszance.

System sterowania maszyny aktywuje silnik przenośnika po otrzymaniu polecenia transferu PCB.

Silnik przekazuje moc do koła pasowego przenośnika lub powiązanego mechanizmu napędowego.

KLW-M917H-00 porusza się w sposób ciągły po określonej ścieżce kół pasowych wewnątrz maszyny.

Krawędzie PCB opierają się na lewym i prawym pasie przenośnika zainstalowanym wzdłuż systemu szyn.

Zrównoważona prędkość i napięcie pasa pomagają transportować PCB w prostym i kontrolowanym kierunku.

Czujniki identyfikują przybycie PCB, status transportu, punkt zatrzymania i warunek rozładowania.

Przenośnik przesuwa płytkę do wymaganej pozycji do mocowania, wyrównywania i montażu komponentów.

Po zakończeniu montażu przenośnik przesuwa płytkę do następnej maszyny produkcyjnej lub stanowiska pracy w dalszej części linii.

Prawidłowo zainstalowany pas pomaga utrzymać płynny ruch PCB przez system przenośnika.

Odpowiednie tarcie powierzchni wspiera niezawodny transport płytki podczas powtarzających się cykli produkcyjnych.

Prawidłowe wymiary i napięcie pomagają pasowi pozostać wyrównanym wokół kół pasowych przenośnika.

Pas można wymienić oddzielnie bez zakupu całego zespołu przenośnika.

Posiadanie zweryfikowanego zapasowego pasa może skrócić czas napraw awaryjnych.

Produkt nadaje się do wymiany pojedynczych sztuk, zapasów konserwacyjnych fabryki i zamówień dystrybutorów.

Sprawdź, czy oryginalny pas, lista części maszyny lub dokumentacja konserwacyjna wyraźnie identyfikuje KLW-M917H-00.

Nie pomijaj prefiksu, sufiksu ani numeru rewizji.

Ten produkt jest przeznaczony głównie do odpowiedniego zastosowania w przenośniku na urządzeniach YSM20.

Podobny pas używany w YSM20R, YS24 lub innej maszynie może mieć inny numer części lub wymiar.

Zidentyfikuj dokładną lokalizację pasa, taką jak:

• Wlot przenośnika.
• Wewnętrzna sekcja przenośnika.
• Przenośnik wylotowy.
• Szyna lewa.
• Szyna prawa.
• Przenośnik przedni.
• Przenośnik tylny.
• Specjalna konfiguracja maszyny.

Rewizje inżynieryjne maszyny mogą zmieniać stosowany komponent. Numer seryjny pomaga zweryfikować prawidłową wersję maszyny.

Zmierz i zapisz:

Przydatne zdjęcia obejmują:

• Kompletny usunięty pas.
• Oznaczenie numeru części pasa.
• Połączenie pasa.
• Powierzchnia pasa.
• Pomiar szerokości.
• Pomiar grubości.
• Pomiar obwodu.
• Obszar montażu przenośnika.
• Tabliczka znamionowa maszyny.

Dostępna dostawa może obejmować:

• Oryginalny nowy produkt.
• Kwalifikowany produkt kompatybilny.
• Ilość próbna.
• Zapas konserwacyjny.
• Wymiana awaryjna.
• Regularna dostawa hurtowa.

Prosimy o wyraźne określenie wymaganego poziomu jakości w zapytaniu.

• Zatrzymaj maszynę zgodnie z procedurami bezpieczeństwa fabrycznego.
• Odłącz wymagane źródło zasilania.
• Zrób zdjęcie trasy oryginalnego pasa.
• Zapisz pozycję regulacji napięcia.
• Potwierdź układ lewego i prawego pasa.
• Sprawdź pobliskie czujniki i kable.
• Wyczyść ścieżkę przenośnika.

• Nie skręcaj pasa.
• Nie składaj go ostro.
• Nie używaj ostrych narzędzi do wciskania go na koło pasowe.
• Nie rozciągaj go nadmiernie.
• Nie nakładaj smaru ani oleju na powierzchnię pasa.
• Potwierdź prawidłowe ułożenie wokół wszystkich kół pasowych.
• Równomiernie wyreguluj obie strony przenośnika.

• Obracaj przenośnik ręcznie, gdy jest to dozwolone.
• Sprawdź, czy pas nie styka się z szyną.
• Uruchom maszynę przy niskiej prędkości.
• Obserwuj śledzenie i napięcie.
• Sprawdź, czy nie ma nienormalnych dźwięków.
• Przetestuj z odpowiednim PCB.
• Ponownie sprawdź napięcie po początkowej pracy.

Przechowuj produkt:

• W czystym i suchym pomieszczeniu.
• Z dala od bezpośredniego światła słonecznego.
• Z dala od nadmiernego ciepła.
• Z dala od oleju i agresywnych chemikaliów.
• Z dala od ostrych metalowych przedmiotów.
• Bez ciasnego składania.
• Bez silnego ściskania.
• W zapieczętowanym opakowaniu ochronnym.

Przed wysyłką inspekcja może obejmować następujące pozycje.

• Czystość powierzchni.
• Stan krawędzi.
• Widoczne pęknięcia.
• Nienormalne odkształcenie.
• Wygląd połączenia.
• Stan opakowania.

• Obwód.
• Szerokość.
• Grubość.
• Porównanie z potwierdzonymi informacjami o zamówieniu.

• Elastyczność.
• Ciągłość połączenia.
• Jednolitość powierzchni.
• Ogólny kształt pasa.

• Numer części.
• Nazwa produktu.
• Ilość.
• Numer referencyjny zakupu klienta.
• Wymaganie jakościowe.
• Etykieta pakowania.

Szczegóły inspekcji można omówić przed potwierdzeniem zamówienia.

Każdy pas może być zapakowany w zapieczętowaną torbę, aby chronić go przed kurzem, wilgocią i zanieczyszczeniem powierzchni.

Pas jest układany bez ostrych zagięć lub nadmiernego nacisku, aby pomóc zachować jego pierwotny kształt podczas transportu.

Wzmocniony karton jest używany zgodnie z ilością wysyłki, miejscem docelowym i metodą transportu.

• Kurier międzynarodowy.
• Transport lotniczy.
• Transport morski.
• Wyznaczony przez klienta spedytor.
• Przesyłka skonsolidowana z innymi częściami zamiennymi SMT.

Etykiety mogą zawierać:

• Nazwa produktu.
• Numer części.
• Ilość.
• Numer zamówienia zakupu.
• Numer referencyjny klienta.
• Status inspekcji.
• Data pakowania.

KLW-M917H-00 jest używany głównie jako pas transmisyjny przenośnika dla odpowiedniej sekcji przenośnika montażnicy SMT YSM20. Prosimy o podanie numeru seryjnego maszyny i zdjęć instalacji w celu potwierdzenia dokładnego zastosowania.

Oba numery referencyjne należą do powiązanej serii pasów transmisyjnych, ale nie należy zakładać bezpośredniej zamienności. Należy porównać wersję maszyny, wymiary pasa, pozycję montażu, strukturę powierzchni i dokumentację oryginalnych części.

Prosimy o podanie numeru części, modelu maszyny, numeru seryjnego maszyny, wymaganej ilości, pozycji przenośnika, zdjęć starego pasa, obwodu, szerokości, grubości, kraju docelowego i wymaganego poziomu jakości.

Gdy pasy w parach mają podobny czas eksploatacji i zużycie, wymiana obu może pomóc w utrzymaniu zrównoważonego ruchu. Ostateczna decyzja powinna opierać się na stanie fizycznym, wymaganiach konserwacyjnych maszyny i wydajności przenośnika.

Możliwe przyczyny to nierównomierne napięcie, niewspółosiowość kół pasowych, kontakt z szyną, nieprawidłowe ułożenie, uszkodzenie łożyska, zanieczyszczenie lub nieodpowiednia specyfikacja pasa. Przyczynę mechaniczną należy usunąć przed dalszą eksploatacją.

Wyślij zapytanie z następującymi informacjami w celu szybszego potwierdzenia:

• Numer części: KLW-M917H-00.
• Model maszyny.
• Numer seryjny maszyny.
• Pozycja przenośnika.
• Wymagana ilość.
• Wymagany poziom jakości oryginalnej lub kompatybilnej.
• Wymiary pasa.
• Zdjęcia starego pasa.
• Kraj docelowy.
• Wymagana data dostawy.

Mile widziane są zamówienia próbne, ilości konserwacyjne, mieszane zamówienia części zamiennych SMT i regularne zakupy fabryczne. Dostępność produktu, wymiary, wymagania jakościowe, szczegóły inspekcji, opakowanie i harmonogramy dostaw można potwierdzić przed złożeniem zamówienia.
