JUKI 40107797 40046935 40046936 40046937 40075460 Taśmy przenośnikowe SMT

JUKI 40107797 40046935 40046936 40046937 40075460 Taśmy przenośnikowe SMT

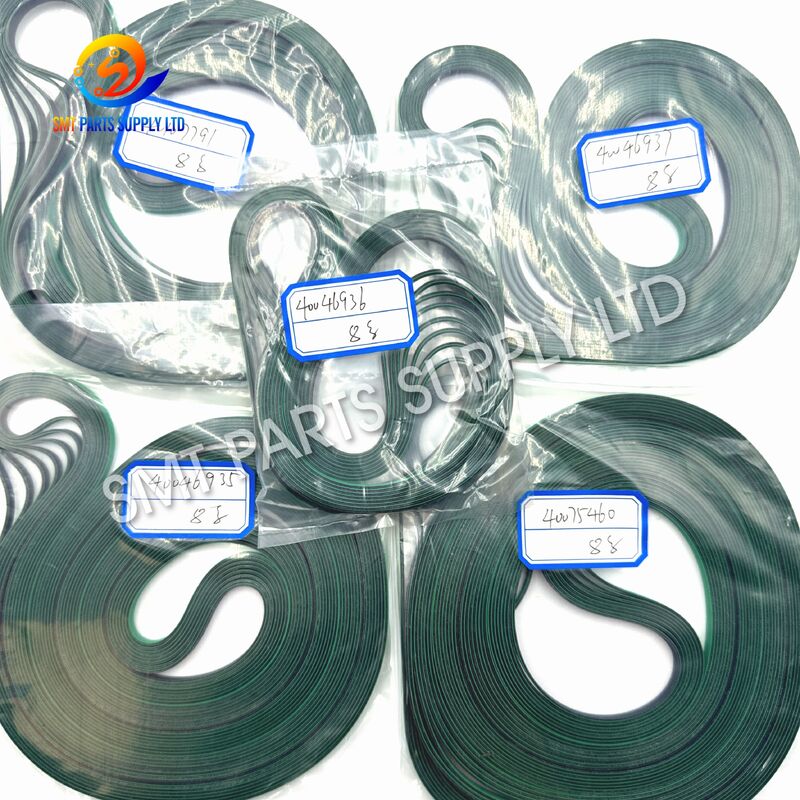

Taśmy przenośnikowe JUKI 40107797, 40046935, 40046936, 40046937 i 40075460 SMT przeznaczone są do sekcji przenoszenia PCB w kompatybilnych urządzeniach do montażu powierzchniowego. Pasy te zapewniają stabilny załadunek płyt, transport wewnętrzny, pozycjonowanie i rozładunek podczas ciągłej produkcji SMT.

Grupa produktów obejmuje różne pozycje i konfiguracje pasów, a nie jeden uniwersalny pas. Zweryfikowane referencje obejmują 40046935 Conveyor Belt S, 40046936 Conveyor Belt J, 40046937 In/Out Conveyor Belt i 40075460 Conveyor Belt S(E). Pierwsze trzy referencje są powszechnie kojarzone z zespołami przenośników FX-3 i FX-3RA, natomiast numer 40075460 jest powszechnie wymieniany jako przenośnik taśmowy S(E)250 lub S(E)350 dla wybranych konfiguracji maszyn JX i powiązanych. Kompatybilność należy zawsze potwierdzić, podając model maszyny, specyfikację szyny, oryginalną etykietę paska, wymiary paska i pozycję montażową.

Te paski zamienne nadają się do konserwacji zapobiegawczej, napraw awaryjnych, przebudowy linii produkcyjnej i magazynowania części zamiennych. Prześlij nam model swojej maszyny, numer oryginalnej części, zdjęcie paska i wymiary, aby przyspieszyć identyfikację i wycenę.

Publiczne listy części zamiennych identyfikują 40046935 jako przenośnik taśmowy S, 40046936 jako przenośnik taśmowy J i 40046937 jako przenośnik taśmowy wejściowy/wyjściowy dla sprzętu FX-3 lub FX-3RA. Katalogi publiczne identyfikują również 40075460 jako przenośnik taśmowy S(E)250 lub S(E)350.

Taśmy przenośnikowe SMT działają w sposób ciągły pod wpływem powtarzających się zmian obciążenia, napięcia, tarcia i temperatury. Chociaż pasek może wydawać się prosty, jego stan bezpośrednio wpływa na stabilność przenoszenia PCB i dostępność maszyny.

Powierzchnia paska stopniowo staje się gładka, wypolerowana, popękana lub miejscowo uszkodzona. Zmniejszone tarcie może spowodować poślizg płytki drukowanej podczas załadunku lub rozładunku.

Długie godziny pracy mogą powodować rozciągnięcie paska. Wydłużony pasek może stracić prawidłowe napięcie i może nierównomiernie poruszać się wokół kół pasowych napędowych i prowadzących.

Nieprawidłowe prowadzenie, uszkodzone koła pasowe, nadmierne napięcie lub źle ustawione szyny mogą powodować zużycie krawędzi paska. Postrzępiony materiał może tworzyć cząsteczki lub zakłócać pobliskie mechanizmy.

Kurz, smar, pozostałości kleju i zanieczyszczenia produkcyjne mogą zmniejszyć przyczepność paska. Zanieczyszczenia mogą również zwiększyć nierównomierne zużycie pomiędzy lewą i prawą szyną przenośnika.

Zbyt luźny pasek może się ześlizgnąć lub przeskoczyć. Zbyt napięty pasek może spowodować przeciążenie łożysk, kół pasowych, wałów lub silników przenośników.

Zamontowanie nowego paska bez sprawdzenia ścieżki koła pasowego może spowodować przedwczesne uszkodzenie paska. Nieprawidłowe ustawienie może spowodować przesunięcie paska w jedną stronę i uszkodzenie jego krawędzi.

Pasy o podobnym kolorze i wyglądzie mogą mieć różną długość, szerokość, grubość, fakturę powierzchni, strukturę złącza lub pozycję zastosowania. Wybór wyłącznie na podstawie wyglądu może skutkować niepowodzeniem instalacji.

Właściwe rozwiązanie zastępcze rozpoczyna się od dokładnej identyfikacji. Każdy pas powinien odpowiadać oryginalnemu numerowi części, konfiguracji maszyny, położeniu przenośnika i wymiarom fizycznym.

Nasz proces dostaw może wspierać następujące metody identyfikacji:

W przypadku 40046935, 40046936 i 40046937 standardowe opisy części i powiązania FX-3/FX-3RA są udokumentowane w publicznych katalogach części zamiennych. W przypadku numeru 40075460 w wykazach taśma może być opisana jako S(E)250 lub S(E)350, dlatego w zapytaniu należy podać szerokość przenośnika i konfigurację maszyny.

W przypadku numeru 40107797 prosimy o przesłanie zdjęcia oryginalnej etykiety. Publiczne wykazy częściej identyfikują grupę taśm przenośnikowych JX jako 40107791, 40107792 i 40107793 dla maszyn JX-200 i JX-300.

Ta sama rodzina maszyn może wykorzystywać różne taśmy w zależności od szerokości przenośnika, położenia szyny, wersji produkcyjnej i konfiguracji mechanicznej. Nie należy kopiować wymiarów z innego paska tylko ze względu na podobny kolor lub wygląd.

W celu dokładnej wyceny prosimy o podanie:

1. Kompletny model maszyny.
2. Numer seryjny maszyny, jeśli jest dostępny.
3. Oryginalny numer części paska.
4. Pozycja montażu paska.
5. Szerokość paska.
6. Grubość paska.
7. Obwód paska.
8. Wyraźne zdjęcia obu stron.
9. Zdjęcie złącza paska.
10. Wymagana ilość i preferowany stan.

Te przenośniki taśmowe SMT są stosowane w zespołach transportowych PCB, gdzie wymagany jest stabilny, zsynchronizowany ruch.

• Fabryki usługowe produkujące elektronikę.
• Zakłady montażu PCB.
• Linie do produkcji elektroniki użytkowej.
• Montaż elektroniki samochodowej.
• Przemysłowa produkcja PCB do sterowania.
• Produkcja elektroniki LED i oświetleniowej.
• Montaż sprzętu komunikacyjnego.
• Produkcja elektroniki medycznej.
• Warsztaty renowacji maszyn SMT.
• Dystrybutorzy części zamiennych i dostawcy usług serwisowych.

Silnik przenośnika przenosi siłę obrotową na koło napędowe. Koło pasowe przesuwa pasek po szynie przenośnika, a powierzchnia cierna paska utrzymuje płytkę drukowaną za jej krawędzie.

Kompletna sekwencja operacyjna obejmuje zazwyczaj następujące etapy:

Stabilna praca zależy nie tylko od samego paska. Podczas wymiany należy sprawdzić następujące elementy:

• Koło napędowe.
• Koło pasowe luźne.
• Silnik przenośnika.
• Namiar.
• Koła prowadzące.
• Wyrównanie szyn.
• Mechanizm napinający.
• Czujniki PCB.
• Mechanizm stopera.
• Synchronizacja lewego i prawego przenośnika.

Wysokiej jakości pasek zamienny może nadal szybko się zużywać, jeśli koło pasowe zostanie uszkodzone lub szyna będzie źle ustawiona. Kontrola całej ścieżki przenośnika pomaga wydłużyć żywotność.

Użyj numeru wydrukowanego na opakowaniu paska, liście części maszyny, karcie konserwacji lub oryginalnej etykiecie.

Nie polegaj wyłącznie na nazwie maszyny. Jedna maszyna może wykorzystywać kilka przenośników taśmowych w różnych pozycjach.

Sprawdź, czy pasek jest zamontowany w:

• Przenośnik wejściowy.
• Przenośnik wyjściowy.
• Główny przenośnik.
• Sekcja przenośnika S.
• Sekcja przenośnika J.
• Sekcja S(E)250.
• Sekcja S(E)350.
• Lewa szyna.
• Prawa szyna.
• Wewnętrzny moduł transferowy.

Na przykład numery 40046935, 40046936 i 40046937 są publicznie powiązane z zespołami przenośników FX-3 i FX-3RA. Numer referencyjny 40075460 jest powszechnie opisywany jako przenośnik taśmowy S(E)250 lub S(E)350, którego zastosowanie różni się w zależności od konfiguracji maszyny.

Zmierz pasek bez nadmiernego rozciągania.

Sprawdź, czy pasek posiada:

• Gładka lub teksturowana powierzchnia.
• Wzmocnione warstwy tkaniny.
• Widoczne złącze.
• Powierzchnia kierunkowa.
• Specjalny profil krawędziowy.
• Druk lub znaki identyfikacyjne.
• Różne powierzchnie wewnętrzne i zewnętrzne.

Wiarygodne publiczne wykazy pasów serii JX zwykle pokazują 40107791, 40107792 i 40107793. Dlatego do 40107797 nie należy przypisywać modelu maszyny ani pozycji paska bez oryginalnej etykiety lub fizycznego potwierdzenia.

Kompletne zapytanie pomaga nam szybciej wycenić ofertę i ograniczyć błędy w wyborze.

Zalecany format zapytania:

• Model maszyny:
• Numer seryjny maszyny:
• Wymagany numer części:
• Pozycja paska:
• Szerokość przenośnika:
• Wymiary paska:
• Stan oryginalny lub zgodny:
• Wymagana ilość:
• Kraj dostawy:
• Załączone zdjęcia produktu: Tak/Nie

1. Wyłącz i odizoluj zasilanie maszyny.
2. Zapisz oryginalne prowadzenie paska.
3. Sfotografuj położenie koła pasowego i napinacza.
4. Sprawdź numer części nowego paska.
5. Porównaj wymiary nowego i starego paska.
6. Oczyścić powierzchnie koła pasowego.
7. Sprawdź łożyska i koła prowadzące.
8. Usuń ciała obce z szyny.
9. Sprawdź, czy obie strony przenośnika wymagają dopasowanej wymiany.
10. Przygotuj odpowiednie narzędzia zgodnie z instrukcją konserwacji.

• Unikaj skręcania lub gwałtownego zaginania paska.
• Utrzymuj powierzchnię biegową w czystości.
• Zamontuj pasek zgodnie z oryginalną ścieżką.
• Upewnij się, że pasek jest wyśrodkowany na każdym kole pasowym.
• Zastosuj zrównoważone napięcie.
• Przed włączeniem maszyny obróć przenośnik ręcznie.
• Sprawdź, czy pas nie styka się z krawędzią szyny.
• Upewnij się, że czujniki i kable pozostają w swoich pierwotnych pozycjach.

Instalacja powinna zostać przeprowadzona przez przeszkolony personel konserwacyjny zgodnie z procedurami bezpieczeństwa producenta maszyny.

Każdą przesyłkę można sprawdzić zgodnie z potwierdzoną specyfikacją zakupu.

Po otrzymaniu towaru porównaj:

• Etykieta opakowania.
• Numer części.
• Szerokość paska.
• Obwód paska.
• Powierzchnia paska.
• Wspólne stanowisko.
• Kierunek instalacji.
• Zamówiona ilość.
• Stan fizyczny.
• Kompatybilność ze zdejmowanym paskiem.

Nie instaluj paska, jeśli numer części lub wymiary różnią się od oryginalnej próbki. Najpierw skontaktuj się z dostawcą w celu potwierdzenia.

Pasy powinny być zapakowane bez silnego zaginania lub ściskania. Indywidualne opakowanie ochronne pomaga zapobiegać zanieczyszczeniom, deformacjom i uszkodzeniom powierzchni podczas transportu międzynarodowego.

• Przechowywać w czystym i suchym środowisku.
• Unikaj bezpośredniego światła słonecznego.
• Trzymać z dala od sprzętu wysokotemperaturowego.
• Unikać kontaktu z olejem i agresywnymi chemikaliami.
• Nie umieszczaj ciężkich przedmiotów na pasku.
• Unikaj gwałtownego zaginania paska.
• Zachowaj oryginalną etykietę identyfikacyjną.
• Najpierw użyj starszych zasobów reklamowych.
• Przed montażem należy sprawdzić przechowywane pasy.
• Prowadź rejestr numeru części i zastosowania maszyny.

Nie. Są to różne odniesienia do taśm stosowanych w różnych pozycjach przenośnika. Publiczne listy części identyfikują 40046935 jako przenośnik taśmowy S, 40046936 jako przenośnik taśmowy J i 40046937 jako przenośnik taśmowy wejściowy/wyjściowy dla urządzeń FX-3 i FX-3RA.

Model 40075460 jest powszechnie identyfikowany jako przenośnik taśmowy S(E)250 lub S(E)350. Publiczne notowania kojarzą go z wybranymi konfiguracjami maszyn JX-300/JX-350 i powiązanymi. Przed złożeniem zamówienia proszę potwierdzić szerokość przenośnika, model maszyny i oryginalny pas.

Nie potwierdzają tego wiarygodne publiczne odniesienia sprawdzone dla tej strony produktu. Powszechnie podawane numery pasków serii JX to 40107791, 40107792 i 40107793. Prześlij oryginalną etykietę lub sprawdź, czy 40107797 to błąd w pisowni.

Proszę podać model maszyny, numer oryginalnej części, położenie paska, szerokość, obwód, grubość, wymaganą ilość i wyraźne zdjęcia starego paska. W przypadku 40075460 należy również określić, czy konfiguracja przenośnika to S(E)250 czy S(E)350.

Stan dostawy można podać w zależności od dostępności i wymagań klienta. Proszę określić, czy potrzebujesz oryginalnych, nowych, czy kompatybilnych nowych części. Wszystkie szczegóły dotyczące zgodności powinny zostać potwierdzone przed dokonaniem płatności i wysyłką.

Potrzebujesz pomocy w identyfikacji odpowiedniego przenośnika taśmowego SMT?

Aby otrzymać szybką wycenę, prześlij nam następujące informacje:

• Wymagany numer części.
• Model maszyny.
• Pozycja przenośnika.
• Wymiary paska.
• Oryginalne zdjęcia paska.
• Wymagana ilość.
• Kraj docelowy.

Skontaktuj się z nami, aby uzyskać informacje dotyczące JUKI 40046935, 40046936, 40046937, 40075460 i inne zapytania dotyczące taśm przenośnikowych SMT. W przypadku numeru referencyjnego 40107797 należy dołączyć oryginalną etykietę lub informacje o maszynie, aby przed wyceną można było sprawdzić, czy pas jest prawidłowy.

Uwaga dotycząca znaku towarowego:Nazwy modeli JUKI i numery części służą wyłącznie do określenia kompatybilności. Sprzedający jest niezależnym dostawcą części zamiennych SMT, chyba że w ofercie wskazano inaczej.
