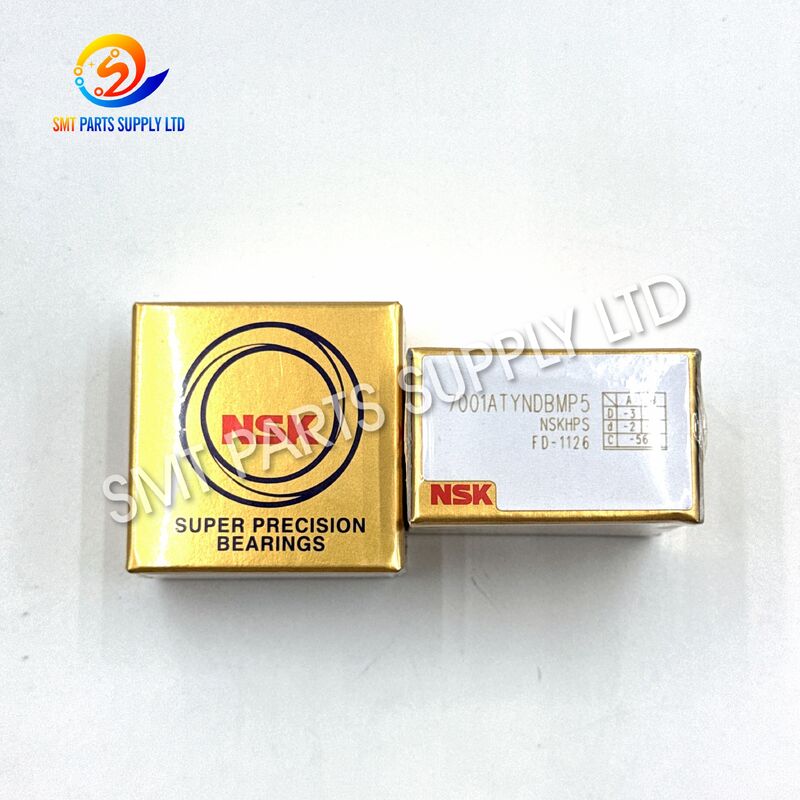

Łożysko precyzyjne osi Y FUJI H4209W NSK 7001ATYNDBMP5 NXT

Łożysko FUJI H4209W to precyzyjny element wspomagający ruch stosowany w mechanizmie osi Y sprzętu do montażu powierzchniowego FUJI NXT. Jest powszechnie identyfikowany poprzez serię łożysk NSK 7001AT, z pełnymi oznaczeniami, takimi jak 7001ATYNDBMP5 lub 7001ATYDBC8P5, pojawiającymi się w odnośnikach do różnych części. Koperta o standardowych wymiarach związana z tym produktem ma średnicę wewnętrzną 12 mm, średnicę zewnętrzną 28 mm i szerokość 8 mm. Publiczne informacje o częściach NXT identyfikują H4209W jako łożysko zainstalowane w zespole śruby kulowej osi Y, gdzie w powiązanej strukturze mechanicznej mogą być pokazane dwie części.

Zaprojektowane z myślą o precyzyjnym podparciu obrotowym, to łożysko skośne pomaga kontrolować ruch promieniowy i przemieszczenie osiowe wewnątrz mechanizmu pozycjonującego. Prawidłowy dobór łożyska, kierunek montażu, dopasowanie układu, stan smarowania i napięcie wstępne są ważne dla utrzymania płynnego ruchu osi i niezawodnego pozycjonowania.

Ten produkt jest odpowiedni dla fabryk SMT, firm zajmujących się konserwacją maszyn, rekonstruktorów sprzętu, dystrybutorów części zamiennych i zespołów obsługi technicznej wymagających łożyska zamiennego do zespołów ruchu FUJI NXT. Kupujący powinni potwierdzić konfigurację maszyny, oznaczenie zainstalowanego łożyska, pozycję montażową i wymaganą ilość przed złożeniem zamówienia.

Kluczowa identyfikacja produktu

Numer części H4209W jest powiązany z zastosowaniami łożysk FUJI NXT, natomiast dostępne informacje na liście części umieszczają łożysko w konstrukcji ze śrubą kulową osi Y.

Cechy produktu

Przyczyna

Dlaczego łożysko osi Y NXT wymaga wymiany?

Oś Y maszyny umieszczającej SMT wykonuje częste przyspieszanie, zwalnianie, pozycjonowanie i ruchy powrotne podczas produkcji. Łożysko podtrzymujące śrubę kulową lub wał obrotowy musi pracować wielokrotnie, zachowując kontrolowany ruch osiowy i promieniowy. Z biegiem czasu zużycie mechaniczne lub problemy związane z montażem mogą obniżyć wydajność łożyska.

1. Długotrwałe zmęczenie mechaniczne

Ciągłe cykle produkcyjne narażają bieżnie łożysk i elementy toczne na powtarzające się obciążenia. Nawet jeśli maszyna jest prawidłowo konserwowana, długie godziny pracy mogą stopniowo zwiększać luz wewnętrzny, zmęczenie powierzchni, wibracje lub opory toczenia.

2. Pogorszenie smarowania

Smar może ulec degradacji z powodu temperatury roboczej, zanieczyszczenia, nadmiernego czasu pracy, niekompatybilnego smaru lub nieprawidłowej ilości smaru. Niewystarczające smarowanie zwiększa tarcie, natomiast nadmiar smaru może zwiększyć opór i temperaturę roboczą.

3. Kurz i zanieczyszczenia

Środowiska produkcyjne SMT mogą zawierać drobny pył, resztki komponentów, wysuszony smar, cząstki opakowania lub pozostałości po konserwacji. Zanieczyszczenia dostające się do obszaru łożyska mogą uszkodzić powierzchnię bieżni i powodować nietypowy hałas lub wibracje.

4. Nieprawidłowe napięcie wstępne łożyska

Łożyska skośne są wrażliwe na sposób montażu i napięcie wstępne. Nadmierne napięcie wstępne może generować ciepło, hałas i przedwczesne zużycie. Niewystarczające napięcie wstępne może spowodować ruch osiowy, zmniejszoną sztywność lub niestabilne położenie osi.

5. Niewspółosiowość

Niewspółosiowa obudowa łożyska, wygięty wał, uszkodzona śruba kulowa, nierówna powierzchnia montażowa lub nieprawidłowo dokręcona nakrętka zabezpieczająca mogą powodować nadmierne obciążenie łożyska. Wymiana łożyska bez skorygowania problemu z ustawieniem może skutkować powtarzającymi się awariami.

6. Niewłaściwa instalacja

Siła docisku wywierana przez elementy toczne, uderzenie młotkiem, zanieczyszczenia podczas montażu, nieprawidłowy kierunek montażu lub niekontrolowany moment dokręcania mogą spowodować uszkodzenie nowego łożyska, zanim maszyna powróci do produkcji.

7. Kolizja lub zatrzymanie awaryjne

Kolizja mechaniczna, nagłe zatrzymanie osi, nadmierny opór lub zablokowanie śruby kulowej mogą spowodować przeniesienie obciążenia udarowego na łożyska podporowe. Łożysko może nadal działać, ale później może pojawić się hałas, wibracje lub zmniejszona dokładność pozycjonowania.

Typowe objawy awarii

Objawy te nie są spowodowane wyłącznie łożyskiem. Przed wymianą należy również sprawdzić śrubę kulową, sprzęgło, silnik, prowadnicę liniową, nakrętkę zabezpieczającą, enkoder, układ smarowania i obudowę montażową.

Rozwiązanie

Precyzyjny zamiennik pozycji podparcia osi Y FUJI NXT

Wymiana zużytego łożyska H4209W może pomóc w przywróceniu płynnego ruchu osi Y, gdy kontrola potwierdzi, że łożysko jest uszkodzone lub nie spełnia już wymaganych warunków obrotu. Prawidłowa procedura wymiany powinna obejmować identyfikację, kontrolę, czyszczenie, instalację, regulację i weryfikację działania.

Zalecany proces wymiany

Ważne uwagi dotyczące instalacji

• Nie uderzaj w łożysko bezpośrednio metalowym młotkiem.
• Nie przenosić siły docisku przez kulki.
• Utrzymuj stół warsztatowy, narzędzia, wał, obudowę i łożysko w czystości.
• Nie mieszaj niedopasowanych specyfikacji łożysk bez potwierdzenia technicznego.
• Nie zmieniać kierunku montażu łożyska skośnego.
• Nie stosować nieokreślonego smaru.
• Nie używaj ponownie uszkodzonej nakrętki zabezpieczającej, elementu dystansowego, kołnierza ani elementu ustalającego.
• Sprawdź śrubę kulową pod kątem zgięcia, zużycia, zarysowań lub nietypowego oporu.
• Przed założeniem, że każdy problem z osią Y jest spowodowany przez łożysko, sprawdź prowadnice liniowe.
• Postępuj zgodnie z instrukcją konserwacji sprzętu i procedurami bezpieczeństwa w miejscu pracy.

Dane techniczne

Główne specyfikacje produktu

Publiczne łożyska i odniesienia handlowe identyfikują platformę wymiarową 7001A z otworem 12 mm, średnicą zewnętrzną 28 mm i szerokością 8 mm. Dostępne zapisy H4209W identyfikują również ten komponent jako łożysko NSK do sprzętu FUJI NXT.

Tabela weryfikacyjna przyrostków

Interpretacja przyrostków nie powinna być stosowana jako jedyne kryterium zakupu. Należy wspólnie sprawdzić kompletne oznakowanie, rozmieszczenie łożysk, konfigurację maszyny i dokumentację montażową.

Kontrola jakości

Kontrola przychodząca

Każde dostarczone łożysko należy przed wysyłką sprawdzić pod kątem wymagań zamówienia. Proces kontroli może obejmować:

• Porównanie numerów części FUJI.
• Porównanie modelu i przyrostka NSK.
• Pomiar średnicy wewnętrznej.
• Pomiar średnicy zewnętrznej.
• Pomiar szerokości.
• Kontrola wyglądu powierzchni i bieżni.
• Kontrola korozji i zanieczyszczeń.
• Kontrola stanu opakowania.
• Ręczna kontrola stanu obrotowego.
• Weryfikacja ilości.
• Weryfikacja etykiety i partii.
• Potwierdzenie zdjęcia na żądanie.

Weryfikacja przed wysyłką

Aplikacja

Podstawowe zastosowanie sprzętu

Łożysko H4209W jest sprzedawane głównie jako precyzyjne łożysko zamienne do sprzętu umieszczającego FUJI NXT SMT. Rekordy listy części łączą go z zespołem śruby kulowej NXT osi Y.

Typowe obszary zastosowań

Odpowiedni Kupujący

• Zakłady produkujące elektronikę SMT.
• Zakłady produkcyjne EMS.
• Użytkownicy sprzętu FUJI.
• Firmy zajmujące się naprawą maszyn SMT.
• Warsztaty pozycjonowania-przebudowy maszyn.
• Zespoły utrzymania ruchu automatyki przemysłowej.
• Dystrybutorzy części zamiennych SMT.
• Zagraniczni dostawcy usług sprzętowych.
• Działy inżynieryjne fabryki.
• Zespoły profilaktyczno-konserwacyjne.

Jak to działa

Zasada działania łożyska skośnego

Łożysko kulkowe skośne wykorzystuje geometrię bieżni, która tworzy linię styku pomiędzy kulkami i bieżniami pod kątem do płaszczyzny promieniowej. Taka konstrukcja pozwala łożysku przenosić jednocześnie obciążenie promieniowe i osiowe. NSK opisuje łożyska kulkowe skośne jako produkty odpowiednie do obciążeń kombinowanych, o różnych konfiguracjach wybranych w zależności od kierunku obciążenia osiowego i wymaganej sztywności.

Funkcja w mechanizmie osi Y

Wewnątrz precyzyjnej osi pozycjonowania serwomotor obraca śrubę kulową. Nakrętka śruby kulowej przekształca ruch obrotowy w ruch liniowy, powodując ruch konstrukcji maszyny wzdłuż osi Y.

Łożysko podporowe spełnia kilka ważnych funkcji:

1. Podtrzymuje obrotowy koniec śruby kulowej.
2. Pomaga kontrolować przemieszczenie osiowe.
3. Utrzymuje wyrównanie rotacyjne.
4. Przyczynia się do sztywności układu napędowego.
5. Redukuje niepożądane ruchy podczas przyspieszania.
6. Pomaga systemowi serwo w zapewnieniu spójnego pozycjonowania.
7. Obsługuje powtarzalne ruchy maszyny w cyklach ciągłych.

Dlaczego sztywność łożyska ma znaczenie

Podczas szybkiego przyspieszania lub zwalniania na wspornik śruby kulowej może działać siła osiowa. Jeśli łożysko ma nadmierny luz, śruba może nieznacznie przesunąć się w kierunku osiowym. Ruch ten może zmniejszyć stabilność pozycjonowania i spowodować niespójną reakcję mechaniczną.

Prawidłowo dobrane i zamontowane łożysko skośne zapewnia kontrolowane podparcie. Gdy układ łożysk, napięcie wstępne, smarowanie, pasowanie wału i dopasowanie obudowy są prawidłowe, oś może pracować z płynniejszym obrotem i bardziej stabilnym pozycjonowaniem.

Związek z innymi komponentami

Wymiana łożyska nie naprawi uszkodzonej śruby kulowej, zużytej prowadnicy liniowej, luźnego sprzęgła, uszkodzonego silnika lub nieprawidłowego ustawienia serwa. Zalecana jest pełna diagnostyka mechaniczna.

Korzyści związane z wydajnością

1. Stabilne wsparcie osi

Łożysko pomaga ustabilizować obracającą się śrubę kulową i ograniczyć niepożądany ruch wału.

2. Płynny skok mechaniczny

Prawidłowy kontakt toczny zmniejsza tarcie w porównaniu z podporą ślizgową i zapewnia płynniejszy ruch w osi Y.

3. Kontrolowana pozycja osiowa

Konstrukcja styku kątowego wytrzymuje siłę osiową i pomaga utrzymać zamierzone położenie śruby kulowej.

4. Możliwość precyzyjnego ruchu

Odpowiednie łożysko precyzyjne spełnia wymagania powtarzalności sprzętu do umieszczania SMT.

5. Zmniejszone wibracje mechaniczne

Wymiana zużytego lub uszkodzonego łożyska może zmniejszyć zweryfikowane wibracje i hałas związany z łożyskiem.

6. Wydajność konserwacji

Stosowanie prawidłowego oznaczenia H4209W i NSK zmniejsza ryzyko zamówienia niepowiązanego łożyska standardowego.

7. Niezawodność produkcji

Wymiana zapobiegawcza może zmniejszyć ryzyko nieoczekiwanego zatrzymania osi spowodowanego postępującym uszkodzeniem łożyska.

8. Odbuduj kompatybilność

Komponent nadaje się do warsztatów konserwacyjnych przebudowujących lub odnawiających zespoły ruchu FUJI NXT.

Porównanie z łożyskiem ogólnego przeznaczenia

Łożysko o tych samych wymiarach 12 × 28 × 8 mm nie jest automatycznie akceptowalnym zamiennikiem. Konstrukcja wewnętrzna, kąt zwilżania, klasa dokładności, typ koszyka, stan dopasowania, napięcie wstępne i przyrostek mogą się różnić.

Jak wybrać

Krok 1: Potwierdź numer części FUJI

Sprawdź, czy lista części maszyny, dokument serwisowy, usunięty pakiet lub dokumentacja konserwacji identyfikują wymagany komponent jako H4209W.

Krok 2: Zapisz pełne oznaczenie łożyska

Nie podawaj tylko „7001”. Sfotografuj lub zapisz każdy znak wygrawerowany na łożysku, łącznie z przedrostkami i przyrostkami.

Możliwe oznaczenia w dostępnych referencjach obejmują:

• 7001ATYNDBMP5
• 7001ATYDBC8P5
• 7001AT
• H4209W

Ponieważ zapisy z pełnymi przyrostkami różnią się w zależności od dostępnych list i dokumentów części, usunięte oznaczenie łożyska należy traktować jako główny numer referencyjny zakupu.

Krok 3: Potwierdź wymiary

Zmierz lub sprawdź:

• Średnica wewnętrzna: 12 mm.
• Średnica zewnętrzna: 28 mm.
• Szerokość: 8 mm.

Krok 4: Potwierdź sprzęt

Podaj następujące informacje:

• Marka maszyny.
• Seria maszynowa.
• Generacja maszyn.
• Numer modułu.
• Numer seryjny maszyny.
• Pozycja osi.
• Nazwa zespołu.
• Istniejący numer części.

Krok 5: Potwierdź ustawienie łożysk

Zapytaj inżyniera utrzymania ruchu, czy w zespole zastosowano:

• Jedno łożysko.
• Dwa pojedyncze łożyska.
• Dopasowana para.
• Układ back-to-back.
• Układ twarzą w twarz.
• Wsparcie stacjonarne.
• Wsparcie z pływającym końcem.
• Specyficzna konfiguracja napięcia wstępnego lub elementu dystansowego.

Krok 6: Potwierdź wymagany warunek

Dostępne warunki dostawy mogą obejmować:

Rzeczywisty dostarczony stan musi być wyraźnie określony w ofercie. „Oryginalny”, „nowy”, „używany” i „zamiennik” nigdy nie powinien być sugerowany na podstawie samego numeru modelu.

Krok 7: Dostarcz zdjęcia

Przydatne zdjęcia obejmują:

• Grawerowanie łożyska.
• Oryginalna etykieta opakowania.
• Etykieta części FUJI.
• Pozycja zainstalowana.
• Zespół wspornika śruby kulowej.
• Tabliczka znamionowa maszyny.
• Usunięte łożysko z obu stron.
• Układ elementu dystansowego, kołnierza i nakrętki zabezpieczającej.

Krok 8: Potwierdź ilość

Schemat części może przedstawiać dwa łożyska H4209W w powiązanym zespole osi Y, ale zakupiona ilość powinna zostać potwierdzona zgodnie z dokładnym modułem i zakresem konserwacji.

Informacje o zamawianiu

Aby otrzymać szybką i dokładną wycenę, prosimy o podanie następujących szczegółów:

Pakowanie i wysyłka

Łożyska precyzyjne wymagają starannej ochrony przed uderzeniami, wilgocią, kurzem i korozją podczas transportu.

Standardowy proces pakowania

1. Identyfikacja łożyska została potwierdzona.
2. Łożysko umieszczone jest w ochronnym opakowaniu wewnętrznym.
3. W razie potrzeby dodawany jest materiał odporny na wilgoć.
4. Produkt jest zabezpieczony przed przemieszczaniem się wewnątrz pudełka.
5. Etykieta zewnętrzna zawiera numer części i ilość.
6. Opakowanie umieszczone jest w wzmocnionym kartonie wysyłkowym.
7. Dokumentacja eksportowa przygotowywana jest zgodnie z zamówieniem.

Dostępne opcje wysyłki

• Ekspres DHL.
• Ekspres FedEx.
• Ekspres UPS.
• Fracht lotniczy.
• Fracht morski dla zamówień skonsolidowanych.
• Spedytor wyznaczony przez Klienta.
• Konto kurierskie Klienta.
• Przesyłka łączona z innymi częściami zamiennymi SMT.

Zalecenia dotyczące przechowywania

• Do czasu montażu łożysko należy przechowywać w oryginalnym opakowaniu ochronnym.
• Przechowuj go w czystym i suchym pomieszczeniu.
• Unikaj narażenia na kondensację lub żrące chemikalia.
• Nie umieszczaj ciężkich produktów na zespole łożysk.
• Trzymaj produkt z dala od pyłu metalowego i pozostałości po obróbce.
• Nie otwieraj opakowania bez potrzeby.
• Podczas kontroli i montażu należy używać czystych rękawic.
• Rotuj zapasy zgodnie z datą otrzymania.
• Po dłuższym przechowywaniu ponownie sprawdź stan.
• Zapobiegaj bezpośredniemu kontaktowi gołymi rękami na precyzyjnych powierzchniach.

Często zadawane pytania

P1: Czy H4209W to to samo co NSK 7001ATYNDBMP5?

H4209W to numer referencyjny części zamiennej FUJI powszechnie kojarzony z łożyskiem precyzyjnym serii NSK 7001AT do sprzętu NXT. Niektóre zapisy komercyjne używają 7001ATYNDBMP5, podczas gdy rekord listy części pokazuje 7001ATYDBC8P5. Przed złożeniem zamówienia proszę potwierdzić pełne oznaczenie na usuniętym łożysku.

P2: Jakie są wymiary łożyska H4209W?

Powszechnie dokumentowane wymiary to średnica wewnętrzna 12 mm, średnica zewnętrzna 28 mm i szerokość 8 mm. Jednak same wymiary nie wystarczą do wymiany, ponieważ należy również zweryfikować klasę dokładności, konstrukcję styków, układ dopasowania, typ koszyka i przyrostki związane z napięciem wstępnym.

P3: Gdzie to łożysko jest używane w maszynie FUJI NXT?

Dostępne informacje o częściach NXT identyfikują H4209W jako łożysko w zespole związanym ze śrubą kulową w osi Y. Dokładna pozycja instalacji może się różnić w zależności od konfiguracji modułu i maszyny, dlatego kupujący powinien podać model sprzętu, numer modułu i zdjęcie montażowe.

P4: Czy zamiast tego mogę użyć standardowego łożyska 7001?

Standardowe łożysko o tych samych wymiarach nie powinno być instalowane automatycznie. Oryginalne łożysko może wymagać określonej konstrukcji styku kątowego, klasy dokładności, koszyka, konfiguracji wewnętrznej, dopasowanego układu lub napięcia wstępnego. Zawsze porównuj pełny przyrostek i wymagania aplikacji.

P5: Jakie informacje są wymagane przed wyceną?

Prosimy o przesłanie H4209W, kompletnego oznakowania łożysk NSK, wymaganej ilości, modelu maszyny, numeru seryjnego maszyny, pozycji zamontowania, wymaganego stanu i wyraźnych zdjęć. Szczegóły te pozwalają dostawcy sprawdzić kompatybilność i uniknąć opóźnień spowodowanych niekompletnymi informacjami o sufiksach.

Skontaktuj się z nami

Szukasz łożyska precyzyjnego FUJI H4209W NSK 7001AT do projektu konserwacji osi Y NXT?

Prześlij nam oznaczenie łożyska, model maszyny, wymaganą ilość, preferowany stan i miejsce dostawy. Przed wyceną nasz zespół sprawdzi dostępną specyfikację, stan zapasów, wymagania dotyczące opakowania i opcję wysyłki.

SMT CZĘŚCI DOSTAWY LTD.dostarcza części zamienne do maszyn SMT, komponenty podajników, łożyska, silniki, czujniki, tablice sterujące, dysze, filtry i rozwiązania konserwacyjne dla klientów zajmujących się produkcją elektroniki na całym świecie.

Wspieramy:

• Szybka weryfikacja numeru części.
• Potwierdzenie produktu na podstawie zdjęcia.
• Opcje stanu nowego i zamiennego.
• Wymagania dotyczące konserwacji awaryjnej.
• Zamówienia małoilościowe i partyjne.
• Łączone dostawy części zamiennych SMT.
• Międzynarodowa dostawa ekspresowa.
• Komunikacja techniczna przed wysyłką.
• Ochronne opakowanie eksportowe.
• Długoterminowe wsparcie w zakresie pozyskiwania części zamiennych.

W celu dokładnej obsługi prosimy o dołączenieH4209W,7001ATYNDBMP5 lub faktyczne pełne oznakowanie,12 × 28 × 8 mm, IAplikacja FUJI NXT z osią Yw swoim zapytaniu.
