Jednostka silnika liniowego osi Z Yamaha KLW-M71G5-00 do YSM10 YSM20R z precyzyjnie sterowanym ruchem pionowym i zintegrowanym zespołem jednostki

Yamaha KLW-M71G5-00 Z-Axis Linear Motor Unit YSM10 YSM20R

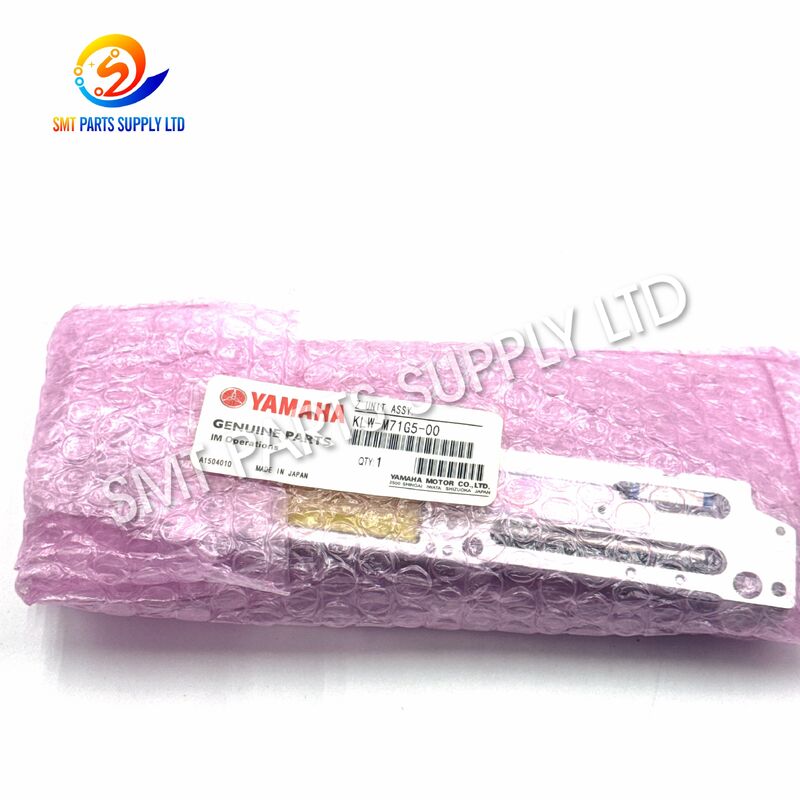

Yamaha KLW-M71G5-00 Z-Axis Linear Motor Unit jest precyzyjnym zespołem ruchu opracowanym dla kompatybilnych urządzeń Yamaha YSM10 i YSM20R SMT.Wstawione w mechanizmie osi Z głowicy montażowej, urządzenie obsługuje sterowany ruch pionowy wymagany, gdy dysza zbliża się do elementu, kończy odbiór, przesuwa się do pozycji umieszczenia,i obniża komponent na płytę obwodu drukowanego.

Stabilny układ osi Z jest niezbędny do utrzymania stałej wysokości zbierania, wysokości umieszczenia, rytmu pracy i ruchu dyszy.lub mechanicznie niestabilne, maszyna może wystąpić nieprawidłowe ruchy, błędy odbioru, zmiany wysokości ustawienia, wibracje, alarmy lub zmniejszona wydajność produkcji.

KLW-M71G5-00 jest dostarczany jako zintegrowana jednostka Z, a nie jako niepowiązany z nią silnik ogólnego przeznaczenia.i dystrybutorów części zamiennych wymagających prawidłowo zidentyfikowanej wymiany urządzeń do umieszczania urządzeń YamahaPrzed zakupem należy sprawdzić numer części i konfigurację maszyny.

Przyczyna: Dlaczego jednostki silnikowe osi Z wymagają wymiany

Głowa montażowa maszyny SMT wykonuje dużą liczbę powtarzających się ruchów pionowych podczas codziennej produkcji.Każdy cyklu pobrania i umieszczenia wymaga mechanizmu osi Z obniżyć i podnieść dysze dokładnieDługie godziny pracy, duża prędkość produkcji, kurz, pogorszenie się tłuszczu, przypadkowe zderzenie dyszy i nieprawidłowa konserwacja mogą stopniowo wpływać na stan zespołu.

Częste przyczyny awarii jednostki osi Z obejmują:

Przed wymianą urządzenia technicy powinni również sprawdzić wiązkę dyszy, złącza, kable, mechanizm głowicy, informacje zwrotne kontrolera,pozycja montażu, oraz powiązanych części mechanicznych.

Typowe objawy zużytych lub uszkodzonych urządzeń Z

Następujące warunki mogą wskazywać, że istniejąca jednostka osi Z wymaga kontroli lub wymiany:

Przed zamówieniem lub zainstalowaniem części zamiennej zaleca się dokładną inspekcję.

Rozwiązanie: Przywrócenie kontrolowanego ruchu pionowego głowy

Zastąpienie uszkodzonej lub niestabilnej jednostki osi Z prawidłowo dopasowanym zespołem KLW-M71G5-00 może przyczynić się do przywrócenia reakcji mechanicznej głowicy montażowej.Wymiana jest przeznaczona do zapewnienia praktycznego rozwiązania utrzymania, gdy istniejąca jednostka nie może już działać w wymaganych warunkach produkcyjnych..

Głównymi celami utrzymania są:

Po instalacji należy zakończyć kalibrację maszyny i weryfikację funkcjonowania.

Główne zalety produktu

1. Wyraźnie oznaczony numer części

KLW-M71G5-00 zapewnia precyzyjne odniesienie do zakupów i kontroli zapasów.

2Zintegrowana jednostka osi Z

Produkt jest dostarczany jako zespół jednostki o osi Z, co sprawia, że nadaje się do wymiany w przypadku, gdy cała jednostka ruchowa wymaga serwisowania, a nie tylko pojedynczego podkomponentu.

3. Zaprojektowany do operacji głowicy montażowej SMT

Zestaw obsługuje powtarzające się ruchy pionowe podczas procesu zbierania i umieszczania komponentów, gdzie ważne są kontrolowane ruchy i stała wysokość.

4. Przystosowany do konserwacji

Fabryki SMT mogą zachować część jako krytyczną część zapasową do planowanej konserwacji, awaryjnej wymiany, odnowy maszyny lub odzyskania linii.

5. Wspiera redukcję czasu przestoju

Zapoważnione urządzenie zamienne pomaga zespołom konserwacyjnym szybko reagować, gdy awaria osi Z przerywa produkcję.

6. Kontrola przed wysyłką

Dostępne jednostki można sprawdzić pod kątem identyfikacji części, wyglądu, złączy, powierzchni montażowych oraz podstawowego stanu mechanicznego przed wysyłką.

7Elastyczne warunki dostaw

W zależności od dostępności zapasów i wymagań klientów warunki dostaw mogą obejmować nowe, oryginalnie używane, odnowione lub równoważne opcje wymiany.Dokładny warunek powinien być potwierdzony w wycenie.

8Wsparcie w zakresie dostaw międzynarodowych

Kompaktna część zamienna przemysłowa może być pakowana do międzynarodowego kuriera, transportu lotniczego lub przesyłki skonsolidowanej w zależności od ilości zamówienia i miejsca przeznaczenia.

Specyfikacje

Ważne:Nie należy zakładać z wyglądu napięcia, rezystancji, układu złącza, wymiarów montażu i zgodności głowicy.Przed złożeniem zamówienia proszę podać oryginalną etykietę części i informacje o maszynie.

Odniesienie do zgodności

W wykazach branżowych KLW-M71G5-00 jest opisany jako zestaw jednostek Yamaha YSM10/YSM20 serii Z, podczas gdy niektóre wykazy odnoszą się również do YSM20R. Z tego powoduzatwierdzenie zakupu powinno opierać się na numerze zainstalowanej części, a nie tylko na nazwie maszyny.

Zastosowanie

KLW-M71G5-00 Z-Axis Linear Motor Unit może być stosowany w różnych środowiskach produkcji i konserwacji SMT.

Linie produkcyjne SMT

Odpowiednie dla fabryk elektroniki obsługujących maszyny do rozmieszczania Yamaha w produkcji ciągłej lub wielokrotnej.

Przetrzymywalna konserwacja maszyny

Jednostka może być przygotowana jako kluczowa część zapasowa podczas planowanej obsługi maszyny, zwłaszcza w przypadku, gdy przerwanie produkcji wiąże się z wysokimi kosztami.

Naprawa awaryjna

Gdy diagnoza potwierdza awarię jednostki osi Z, zweryfikowana wymiana może pomóc zmniejszyć wydłużony czas przestoju maszyny.

Odnawianie sprzętu

Wykorzystywane podczas przebudowy lub odnowy kompatybilnych maszyn do rozmieszczania z serii Yamaha YSM.

Dystrybucja części zamiennych

Odpowiedni dla dostawców części przemysłowych wspierających fabryki SMT, producentów kontraktowych, centrów naprawy i handlowców sprzętem.

Zwiększenie zdolności produkcyjnych

Przydatne przy przygotowywaniu dodatkowego zapisu części zamiennych dla nowo zainstalowanych lub przeniesionych linii SMT.

Wykorzystanie w produkcji elektroniki

Jak to działa

Oś Z odpowiada za kontrolowany ruch pionowy dyszy lub mechanizmu głowicy montażowej.

Krok 1: Pozycjonowanie części

Głowa montażowa porusza się poziomo, aby ustawić wybrany dysz nad komponentem.

Krok 2: Obniżenie osi Z

Jednostka o osi Z przesuwa dyszę w dół w kierunku komponentu. Odległość podróży jest kontrolowana zgodnie z programowaniem maszyny, danymi komponentów, typem dyszy i informacjami o kalibracji.

Krok 3: Odbiór części

Dźwignia osiąga wymaganą wysokość odbioru.

Krok 4: Podnoszenie osi Z

Oś Z podnosi dyszę i wybrany komponent z dala od podajnika.

Krok 5: Kontrola i korekta

W zależności od konfiguracji maszyny, element może przejść przez rozpoznawanie wzroku.

Krok 6: Przeniesienie do pozycji PCB

Głowa przemieszcza się do zaprogramowanych współrzędnych na płytce drukowanej.

Krok 7: Kontrolowane umieszczenie

Oś Z obniża komponent do określonej wysokości umieszczenia. Dokładny ruch jest ważny, ponieważ nadmierna wysokość, niewystarczająca wysokość lub niestabilny ruch mogą wpływać na jakość umieszczenia.

Krok 8: Uwolnienie i powrót

Składnik zostaje uwolniony, a oś Z podnosi dyszę do następnego cyklu.

Sekwencja ta powtarza się nieprzerwanie, dlatego jednostka Z musi zapewnić stabilną odpowiedź przez bardzo dużą liczbę cykli produkcyjnych.

Funkcjonalne powiązania z innymi systemami SMT

Właściwa jednostka osi Z sama nie może zrekompensować nieprawidłowego wyboru dyszy, uszkodzonych zasilaczy, wycieku próżni, złego wsparcia PCB lub niedokładnego programowania.Niezawodna produkcja zależy od kompletnego systemu maszynowego.

Wytyczne dotyczące instalacji

Instalacja powinna być wykonywana przez przeszkolony personel konserwacyjny SMT.

Przed instalacją

1. Zatrzymać maszynę zgodnie z zatwierdzoną procedurą wyłączenia.
2. Odłącz prąd i postępuj zgodnie z wymaganiami.
3. Zapisywać aktualne alarmy maszyny i objawy działania.
4. Zrób zdjęcie pierwotnej pozycji instalacji i trasy kabli.
5. Potwierdź, że stara etykieta jednostki to KLW-M71G5-00 lub zatwierdzone odniesienie zamienne.
6. Sprawdź jednostkę zamienną pod kątem uszkodzeń w transporcie.
7. Porównanie zestawów, punktów mocowania, długości kabla i interfejsów mechanicznych.
8. Przygotuj czyste narzędzia i ochronę elektrostatyczną.

Podczas instalacji

1. Unikaj ciągnięcia złączy przez kabel.
2. Chronić odsłonięte złącza przed pyłem i zanieczyszczeniami.
3. Trzymaj śruby, przewody, uchwyty i rozstawki w pierwotnych pozycjach.
4. Nie zmuszajcie zestawu do miejsca montażu.
5. Przed zaciśnięciem śrub należy potwierdzić ustawienie mechaniczne.
6. Przewód kabli z dala od ostrych krawędzi i poruszających się części.
7. Przytrzymać urządzenia montażowe zgodnie z procedurą serwisowania maszyny.
8. Sprawdź wszystkie połączenia przed podłączeniem.

Po zainstalowaniu

1. Wykonaj wymaganą inicjalizację maszyny.
2. Sprawdź oś Z, czy nie ma przeszkód.
3. Wykonywanie ruchu przy bezpiecznej lub zmniejszonej prędkości pracy.
4. Obserwuj hałas, wibracje, ruchy kabli i stan alarmu.
5. Całkowita kalibracja wysokości dyszy i głowy.
6. Badanie odbioru przy użyciu odpowiednich komponentów.
7. Sprawdź wysokość umieszczenia na kontrolowanej tablicy testowej.
8. Po zakończeniu pomyślnej weryfikacji stopniowo zwiększać szybkość produkcji.
9. Zapisz datę wymiany i wyniki konserwacji.

Proces kontroli i kontroli jakości

Badania funkcjonalne zależą od stanu produktu, dostępnej platformy testowej i umowy zamówienia.Kupujący wymagający konkretnego sprawozdania z badań lub nagrania wideo z eksploatacji powinien określić wymóg przed złożeniem zamówienia.

Opakowanie i dostawa

Jednostka o osi Z jest precyzyjnym zespołem przemysłowym i powinna być chroniona przed uderzeniem, wilgocią, pyłem i uszkodzeniem złącza podczas transportu.

Zalecana metoda pakowania

Dostępne metody wysyłki

• DHL Express
• FedEx Express
• UPS Express
• Międzynarodowe przewozy towarowe lotnicze
• Łączna przesyłka
• Spedytor wyznaczony przez klienta
• Dostawa do krajowego magazynu towarowego

Koszty wysyłki i czas dostawy zależą od miejsca docelowego, wielkości paczki, zadeklarowanych wymogów i wybranej metody transportu.

Jak wybrać odpowiednią jednostkę osi Z

Wybór części zastępczej na podstawie wyglądu produktu może prowadzić do niewłaściwego zakupu.parametry elektryczne, wymagania podróży lub zastosowań maszynowych.

Krok 1: Sprawdź numer części

Potwierdź, że na oryginalnej etykiecie znajduje się:

KLW-M71G5-00

Należy również podać wszelkie sufiksy lub zmiany umieszczone na etykiecie, takie jak dodatkowa litera lub odniesienie do ¢X.

Krok 2: Potwierdzenie modelu maszyny

Należy podać pełną identyfikację maszyny:

• Yamaha YSM10
• Yamaha YSM20
• Yamaha YSM20R
• Inny model dokładny, w stosownych przypadkach

Krok 3: Potwierdź numer seryjny maszyny

Maszyny tego samego modelu mogą mieć różne wersje produkcyjne lub konfiguracje głowicy.

Krok 4: Potwierdzenie typu głowy

W tej samej serii maszyn do rozmieszczania można używać różnych głowic.

Krok 5: Porównanie złączy

Sprawdź:

• Ilość złącza
• Kształt złącza
• Układ szpilki
• Kierunek wyjścia kabla
• Długość kabla
• Mechanizm zamykania

Krok 6: Porównanie interfejsów mechanicznych

Sprawdź:

• Położenie otworu mocowania
• Kształt uchwytu
• Układ wału i przewodnika
• Ogólny profil
• Pozycja trasy kablowej

Krok 7: Zapewnij wyraźne zdjęcia produktu

Zalecane zdjęcia to:

Krok 8: Potwierdzenie stanu produktu

Wybierz wymaganą opcję dostaw:

Krok 9: Potwierdzenie gwarancji i badanie

Poproś dostawcę o podanie:

• Stan produktu
• Metoda badania
• Okres gwarancji
• Wymogi dotyczące zwrotu
• Czas przeprowadzenia
• Dołączone akcesoria
• Sposób pakowania

Informacje o zamówieniu

W celu szybkiego i dokładnego wyceny prosimy podać następujące szczegóły:

Zapewnienie pełnych informacji zmniejsza opóźnienia w cytowaniu i pomaga zapobiec błędom zgodności.

Porównanie z niewłaściwie wybranymi fragmentami

Kilka minut spędzonych na weryfikacji oryginalnej jednostki może zapobiec znacznym przestojom maszyny, kosztom zwrotu i opóźnieniom w produkcji.

Zalecenia dotyczące utrzymania

Codzienne kontrole

• Obserwuj nieprawidłowy hałas głowy.
• Sprawdź, czy nie występują powtarzające się alarmy.
• Utrzymuj czystość w maszynie.
• Obserwuj kolizje dyszek i niezwykłe ruchy.
• Zapisz powtarzające się kody błędów.

Tygodniowe kontrole

• Sprawdź widoczny kanał.
• Sprawdź, czy złącza są luźne.
• Przeglądanie danych o powtarzających się błędach odbioru.
• Sprawdź obszar głowy pod kątem zanieczyszczenia.
• Potwierdź, że nie występują nienormalne wibracje.

Planowana konserwacja

• Postępuj zgodnie z programem konserwacji maszyny.
• Sprawdź mechanizm osi Z i związane z nim ruchome części.
• Wykonanie kalibracji po pracy mechanicznej.
• Wymieniać uszkodzone dysze i zużyte części.
• Należy odpowiednio przechowywać krytyczne części zamienne osi Z.

Przechowywanie części zamiennych

Częste pytania

1. Czy KLW-M71G5-00 jest odpowiedni dla każdej maszyny Yamaha YSM10 i YSM20R?

Jest powszechnie stosowany w urządzeniach z serii Yamaha YSM10 i YSM20, ale typ głowicy, przegląd maszyny, złącza i konfiguracja numeru seryjnego mogą się różnić.Proszę potwierdzić oryginalną etykietę i podać informacje o maszynie przed zamówieniem.

2Czy ten produkt jest tylko silnikiem czy kompletnym zespołem osi Z?

KLW-M71G5-00 jest zazwyczaj dostarczany i oznaczany jako zespół jednostkowy typu Z. Dokładne zawarte w nim elementy mogą się różnić w zależności od stanu zapasów,Dlatego klienci powinni potwierdzić dostarczoną konfigurację przy użyciu aktualnych zdjęć i szczegółów oferty.

3Czy jednostka może rozwiązać błędy w odbiorze i umieszczeniu?

Może pomóc, gdy błąd jest spowodowany przez niestabilny lub wadliwy ruch osi Z. Jednak błędy odbioru mogą również wynikać z dyszek, zasilaczy, wycieków próżni, prezentacji komponentów, kalibracji,kable, kontrolerów lub nieprawidłowych ustawień programu.

4Jakie informacje są wymagane przed złożeniem oferty?

Proszę podać numer części, model maszyny, numer seryjny, rodzaj głowicy, wymaganą ilość, pożądany stan produktu, kraj dostawy oraz jasne zdjęcia oryginalnej etykiety jednostki, złącza,i konstrukcji montażowej.

5. Czy kalibracja jest wymagana po wymianie jednostki osi Z?

Po wymianie mechanicznej, wykwalifikowani technicy powinni wykonać wymaganą inicjalizację, kontrolę ruchu, kalibrację wysokości dyszy, testy odbioru,i weryfikacja umieszczenia przed powrotem maszyny do produkcji o normalnej prędkości.

Skontaktuj się z nami

Szukasz niezawodnego zamiennika dla Yamaha YSM10 lub YSM20R?

Przekaż nam następujące informacje w celu szybkiego potwierdzenia technicznego i oferty:

• Numer części:KLW-M71G5-00
• Model maszyny Yamaha
• Numer seryjny maszyny
• Typ głowicy montażowej
• Wymagana ilość
• Uwaga:
• Oryginalne zdjęcie na etykiecie jednostki
• Zdjęcia z złącza i montażu
• Kraj dostawy i kod pocztowy

Wspieramy światowe fabryki SMT, zespoły utrzymania sprzętu, producentów kontraktowych, centra naprawcze i dystrybutorów części zamiennych przemysłowych.

Skontaktuj się z nami już dziś:

• Potwierdzenie zgodności
• Dostępność aktualnych zapasów
• Wybór warunków produktu
• Zdjęcia z inspekcji
• Informacje o opakowaniu
• Ocenę przewozu
• Wsparcie dla zamówień hurtowych
• Powiązane części zamienne Yamaha SMT

Oświadczenie o znaku towarowym:Yamaha i powiązane nazwy modeli maszyn są używane wyłącznie do identyfikacji produktu i odniesienia do zgodności.
