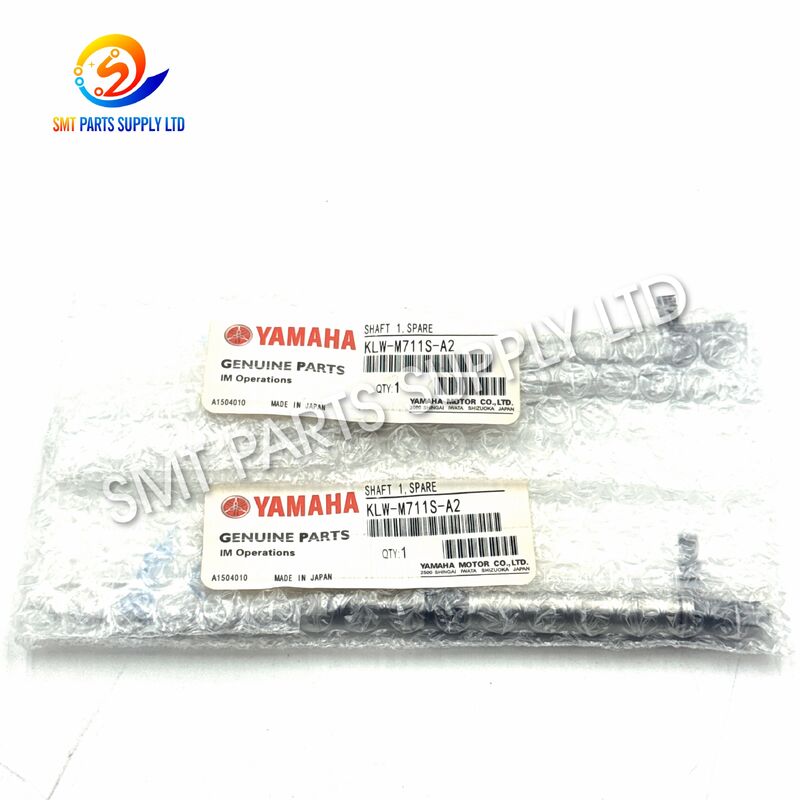

Yamaha KLW-M711S-A2 Precyzyjny mechaniczny drążek głowicy dyszy SMT do YSM20R z kontrolowanym ruchem dyszy

Yamaha KLW-M711S-A2 Wał 1 Głowica dyszy do YSM20R

Pręt głowicy dyszy wału 1 Yamaha KLW-M711S-A2 to precyzyjna mechaniczna część zamienna opracowana do kompatybilnych zastosowań związanych z konserwacją głowicy umieszczającej YSM20R. Zainstalowany w mechanizmie ruchu dyszy, wał pomaga kierować kontrolowanym ruchem pionowym podczas podnoszenia, przenoszenia, rozpoznawania i umieszczania komponentów elektronicznych.

Długotrwała produkcja, kolizje dysz, zanieczyszczenie powierzchni, niewystarczająca konserwacja, zużycie łożysk lub nieprawidłowy montaż mogą spowodować zarysowanie, wygięcie, zużycie lub trudności w poruszaniu się oryginalnego wału. Warunki te mogą powodować niestabilny ruch dyszy, powtarzające się błędy pobierania, nieprawidłowe wibracje, nierówną wysokość umieszczania i niepotrzebne przestoje maszyny.

KLW-M711S-A2 jest odpowiedni dla fabryk SMT, dostawców usług w zakresie produkcji elektroniki, działów konserwacji, firm zajmujących się naprawą maszyn i międzynarodowych dystrybutorów części zamiennych. Ponieważ konstrukcje głowicy i wersje części mogą się różnić, kupujący powinni potwierdzić pełny numer części, położenie wału 1, konfigurację maszyny, zdjęcia usuniętych części i wymagany stan dostawy przed złożeniem zamówienia.

Wałek dyszy wykonuje powtarzający się ruch mechaniczny podczas każdego cyklu umieszczania. W produkcji wielkoseryjnej część może wykonać tysiące ruchów podczas każdej zmiany roboczej. Na jego stan pracy może stopniowo wpływać tarcie, zanieczyszczenie, uderzenia, zużycie otaczających elementów lub niewłaściwa konserwacja.

Wał, który nie porusza się już swobodnie, może mieć wpływ na całą sekwencję pobierania i umieszczania. Jednak podobne objawy mogą powodować również uszkodzona dysza, zużyte łożysko, słaba sprężyna, zanieczyszczony uchwyt, nieszczelność podciśnienia, awaria zaworu, nieprawidłowa kalibracja lub niestabilność podajnika. Przed wymianą zaleca się przeprowadzenie pełnej kontroli.

Mechanizm głowicy dyszy należy sprawdzić, gdy wystąpi jeden lub więcej z poniższych warunków:

• Wałek dyszy nie porusza się płynnie podczas kontroli ręcznej.
• Dysza powraca powoli po ruchu w dół.
• Na kilku pozycjach podajnika występują powtarzające się błędy pobierania.
• Wysokość umieszczenia staje się niespójna.
• Głowica wytwarza nietypowy hałas mechaniczny lub wibracje.
• Na wale pojawiają się widoczne rysy lub ślady zużycia.
• Dysza wykazuje nadmierny luz boczny.
• Wydajność zbierania próżni zmienia się po ruchu głowy.
• W maszynie pojawiają się powtarzające się alarmy związane z dyszami.
• Wydajność umieszczania tymczasowo poprawia się po czyszczeniu.
• Nastąpiła kolizja dyszy lub awaria komponentu.
• Mechanizm głowicy sprawia wrażenie mocniejszego niż w innych pozycjach.

Objawy te nie potwierdzają automatycznie awarii wału. Przed zamówieniem części zamiennych należy ocenić cały układ mechaniczny i próżniowy.

Wymiana zużytego, wygiętego, porysowanego lub zanieczyszczonego wału KLW-M711S-A2 może pomóc w przywróceniu ruchu mechanicznego zgodnego zespołu głowicy umieszczającej.

Prawidłowo dobrany zamiennik może pomóc:

• Przywróć płynniejszy ruch dyszy.
• Zmniejsz nietypowy opór mechaniczny.
• Popraw konsystencję powrotu dyszy.
• Zmniejsz wibracje spowodowane uszkodzonymi powierzchniami wału.
• Obsługa stabilnego odbioru komponentów.
• Popraw efektywność konserwacji.
• Ogranicz nieplanowane przestoje sprzętu.
• Uniemożliwić dalszą pracę z wygiętym wałem.
• Chroń powiązane łożyska i oprawy przed wtórnymi uszkodzeniami.
• Twórz niezawodne zapasy awaryjnych części zamiennych.

Dokładne wymiary wału, tolerancje, gatunek materiału, wykończenie powierzchni i różnice w rewizjach należy sprawdzić na podstawie zatwierdzonej dokumentacji technicznej lub usuniętego komponentu. Niepotwierdzonych wartości wymiarowych nie należy stosować jako standardów zakupu lub montażu.

Podobny wygląd nie potwierdza zamienności. Inny przyrostek może wskazywać zmianę projektu, położenie wału, układ rowków, obróbkę powierzchni, konstrukcję uchwytu lub kompatybilną konfigurację łba.

Zanim zastąpisz jeden kod innym, potwierdź:

• Pełny numer części.
• Pozycja wału 1 lub wału 2.
• Model maszyny.
• Numer seryjny maszyny.
• Model z głowicą pozycjonującą.
• Struktura rowków i szczelin.
• Końcówki górnego i dolnego wału.
• Pozycje łożysk i kołnierzy.
• Wymiary usuniętej części.
• Informacje o liście części maszyny.
• Zdjęcia produktów z różnych perspektyw.
• Poprzednie modyfikacje maszyny.

Pręt głowicy dyszy wału 1 KLW-M711S-A2 służy do konserwacji i naprawy kompatybilnych mechanizmów głowicy umieszczającej SMT.

• fabryki produkujące SMT.
• Dostawcy usług w zakresie produkcji elektroniki.
• Firmy zajmujące się montażem PCB.
• Producenci elektroniki samochodowej.
• Fabryki elektroniki użytkowej.
• Producenci oświetlenia LED.
• Producenci przemysłowych urządzeń sterujących.
• Producenci elektroniki medycznej.
• Działy utrzymania maszyn.
• Firmy zajmujące się naprawą sprzętu SMT.
• Firmy zajmujące się renowacją używanego sprzętu.
• Międzynarodowi dystrybutorzy części zamiennych SMT.
• Regionalne centra obsługi technicznej.

Wał stanowi część mechanicznego układu prowadzącego w głowicy umieszczającej. Obsługuje kontrolowany ruch dyszy, gdy maszyna pobiera komponenty z podajników i umieszcza je na płytce drukowanej.

Prawidłowo zainstalowany wał pomaga w utrzymaniu:

• Płynne opadanie dyszy.
• Stały powrót dyszy.
• Kontrolowany kontakt z komponentem.
• Stabilne ustawienie mechaniczne.
• Ograniczony ruch boczny.
• Niższe nietypowe wibracje.
• Powtarzalna operacja głowicy umieszczającej.
• Łatwiejsze rozwiązywanie problemów z maszyną.

Wał współpracuje z dyszą, uchwytem, ​​łożyskiem, kołnierzem, sprężyną, uszczelką, kanałem podciśnieniowym, zaworem, czujnikiem, kamerą i systemem kalibracji. Wymiana samego wału może nie rozwiązać problemu, gdy uszkodzone są inne powiązane elementy.

Każde zamówienie powinno zostać dostarczone zgodnie z potwierdzonym numerem części, stanem, ilością, zawartymi komponentami i sposobem pakowania.

W przypadku produktów używanych lub odnowionych, oferta powinna określać:

• Rzeczywisty stan kosmetyczny.
• Widoczne ślady użytkowania.
• Stan kontroli lub testowania.
• Dołączone akcesoria.
• Warunki gwarancji.
• Dostępne zdjęcia produktów.
• Metoda pakowania.

Sprawdź każdą literę, cyfrę i przyrostek na zainstalowanym komponencie. KLW-M711S-A2 nie należy wybierać tylko dlatego, że wygląda podobnie do wersji A0, B0 czy B2.

Podaj pełny model maszyny i numer seryjny. Informacje o modelu maszyny pomagają zawęzić zakres zastosowania, ale same w sobie mogą nie wystarczyć.

Ta sama seria maszyn może wykorzystywać różne konfiguracje głowicy. Podaj etykietę głowicy, kod montażu lub wyraźne zdjęcia instalacyjne.

Sprawdź, czy wymagana część jestWał 1. Wał 2 lub inne pozycje mogą mieć inną konstrukcję.

Określ, czy naprawa wymaga:

• Tylko wał.
• Wał i łożysko.
• Wał i uchwyt.
• Wał ze sprężyną i kołnierzem.
• Kompletny zespół głowicy i wału.
• Kompletny zestaw do naprawy głowicy umieszczającej.

Dostarcz wyraźne zdjęcia przedstawiające:

• Kompletny wał.
• Obydwa końce wału.
• Rowki i szczeliny.
• Pozycja kołnierza.
• Obszar styku łożyska.
• Znaki identyfikacyjne.
• Kierunek instalacji.
• Powiązany posiadacz.
• Uszkodzony obszar.
• Lokalizacja głowicy rozmieszczającej.

Sprawdź dyszę, łożysko, uchwyt, sprężynę, kołnierz, uszczelkę, kanał podciśnieniowy i zawór. Ponowne użycie uszkodzonych części może spowodować przedwczesną awarię nowego wału.

Określ wyraźnie wymagany warunek:

W przypadku pilnych zapytań podaj:

• Kraj docelowy.
• Kod pocztowy.
• Wymagana ilość.
• Oczekiwany termin dostawy.
• Preferowany kurier lub forma wysyłki.
• Wymagania dotyczące dokumentów importowych.

Fabryki obsługujące wiele maszyn YSM powinny przechowywać w magazynie potwierdzone, krytyczne części głowicy. Zweryfikowane zapasy awaryjne pomagają skrócić przestoje, gdy wymagany jest transport międzynarodowy.

Zaleca się profesjonalną instalację przez przeszkolonego technika konserwacji SMT.

1. Zatrzymaj maszynę zgodnie z zatwierdzoną procedurą wyłączania.
2. W razie potrzeby odizoluj energię elektryczną i pneumatyczną.
3. Przesuń głowicę do bezpiecznej pozycji konserwacyjnej.
4. Zapisz oryginalną orientację wału i kolejność montażu.
5. Używaj czystych narzędzi odpowiednich do precyzyjnych elementów głowicy.
6. Ostrożnie wyjmij dyszę i powiązane elementy.
7. Sprawdź stary wał pod kątem zużycia, zgięcia i zadrapań.
8. Sprawdź łożyska, oprawy, kołnierze, sprężyny i uszczelki.
9. Oczyścić obszar instalacji za pomocą zatwierdzonej metody.
10. Porównaj nową część ze zdemontowanym wałem.
11. Potwierdź pełny numer części i pozycję wału 1.
12. Zamontuj zamiennik bez uderzania w wał.
13. Zmontuj ponownie wszystkie powiązane komponenty we właściwej kolejności.
14. Przed rozpoczęciem pracy sprawdź płynność ruchu ręcznego.
15. Bezpiecznie przywróć moc maszyny i powietrze.
16. W razie potrzeby wykonaj pełną inicjalizację lub kalibrację.
17. Przetestuj odbiór dyszy i wydajność podciśnienia.
18. Przeprowadź umieszczanie próbne z kontrolowaną prędkością.
19. Sprawdź wyniki odbioru, rozpoznawania, wysokości i umiejscowienia.
20. Przywróć maszynę do produkcji dopiero po stabilnej pracy.

• Nie montuj widocznie wygiętego wału.
• Nie uderzaj metalowymi narzędziami w precyzyjne powierzchnie.
• Nie mieszać składników wału 1 i wału 2.
• Nie używaj niezatwierdzonego smaru.
• Nie używaj ponownie uszkodzonych łożysk ani oprawek.
• Nie wciskaj na siłę niedopasowanego wału do zespołu.
• Nie omijaj zabezpieczeń maszyny.
• Nie kontynuować produkcji, jeśli utrzymuje się nienormalny opór.
• Nie zakładaj, że podobne przyrostki są wymienne.
• Postępuj zgodnie z dokumentacją konserwacji sprzętu.

Wał można zabezpieczyć za pomocą:

1. Indywidualne czyste opakowanie wewnętrzne.
2. W razie potrzeby ochrona odporna na wilgoć.
3. Miękka amortyzacja wokół precyzyjnych powierzchni.
4. Wyraźnie oznakowane indywidualne pudełko.
5. Wzmocniony zewnętrzny karton eksportowy.
6. Dodatkowa obsługa przesyłek skonsolidowanych.

• Zapobiegaj zginaniu się podczas transportu.
• Unikaj zarysowań powierzchni.
• Zmniejsz obrażenia spowodowane kolizją.
• Chronić przed kurzem i wilgocią.
• Trzymaj różne modele oddzielnie.
• Zachowaj etykiety z numerami części.
• Uprość kontrolę odbioru.
• Wspieraj międzynarodową dostawę ekspresową.

Nr KLW-M711S-A2 jest zwykle opisywany jako zapasowy wał 1. Łożyska, oprawy, sprężyny, kołnierze, uszczelki i inne elementy głowicy są uwzględniane tylko wtedy, gdy są wyraźnie określone w ofercie.

Podaj kompletny model maszyny, numer seryjny, typ głowicy umieszczającej, numer zainstalowanej części, położenie wału 1 i wyraźne zdjęcia. Porównanie usuniętego komponentu jest najbezpieczniejszą metodą potwierdzenia.

Nie należy zakładać bezpośredniej wymiany. Różne przyrostki mogą wskazywać inną rewizję, położenie wału, strukturę rowka lub konfigurację łba. Przed wymianą potwierdź wszystkie szczegóły konstrukcyjne.

Możliwe objawy obejmują ograniczony ruch, powolny powrót, nieprawidłowe wibracje, nadmierny luz, widoczne zadrapania, powtarzające się błędy pobierania, nierówną wysokość umieszczania lub problemy mechaniczne po zderzeniu dyszy.

Przed ponownym uruchomieniem maszyny sprawdź ruch ręczny, blokadę dyszy, stan łożysk, instalację sprężyny, pobieranie podciśnienia, kalibrację głowicy, skuteczność rozpoznawania, wysokość umieszczania i wyniki próbnej produkcji.

DOSTAWA CZĘŚCI SMT LTD.

Aby otrzymać szybką i dokładną wycenę, prosimy o przesłanie następujących informacji:

• Nazwa produktu i pełny numer części.
• Model maszyny i numer seryjny.
• Typ głowicy pozycjonującej.
• Wymagana ilość.
• Pozycja wału.
• Wymagany stan produktu.
• Wyraźne zdjęcia usuniętego komponentu.
• Zdjęcia miejsca montażu.
• Powiązane uszkodzone części.
• Kraj docelowy i kod pocztowy.
• Standardowa lub pilna potrzeba dostawy.

Nasz zespół sprzedaży sprawdzi aplikację i przedstawi dostępne warunki, wskazówki dotyczące zgodności, ofertę cenową, czas realizacji, szczegóły opakowania, informacje o gwarancji i opcje wysyłki.

W przypadku pilnych awarii maszyny należy wyraźnie wskazać wymaganą datę dostawy i załączyć zdjęcia etykiety części, konstrukcji wału, głowicy umieszczającej i uszkodzonego obszaru.

Yamaha, YSM20R i wszystkie wymienione numery produktów są znakami towarowymi lub identyfikatorami należącymi do ich odpowiednich właścicieli. Są używane wyłącznie do opisu zastosowań związanych z kompatybilnością i konserwacją.

O ile nie zostało to wyraźnie określone w ofercie, lista ta nie oznacza autoryzacji, przynależności ani poparcia producenta sprzętu. Przed zakupem kupujący powinni sprawdzić zgodność, korzystając z dokumentacji maszyny, zainstalowanego komponentu, pełnego numeru części, położenia wału i konfiguracji głowicy.
