Dysza prostokątna FUJI 2AGKNY010300 5,9x1,3 do maszyny umieszczającej SMT

Dysza prostokątna FUJI 2AGKNY010300 5,9x1,3 do maszyny umieszczającej SMT

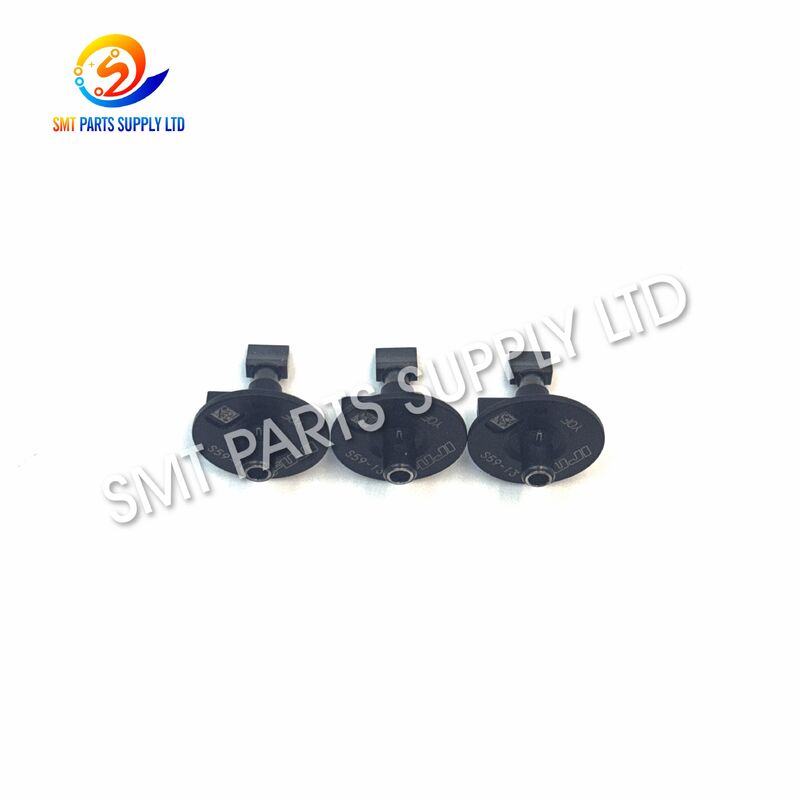

TheDysza prostokątna FUJI 2AGKNY010300 Y0Fto precyzyjny element przetwornika SMT przeznaczony do zastosowań z głowicą umieszczającą H04S. Jest nominalnyProstokątny profil odbiorczy o wymiarach 5,9 x 1,3 mmnadaje się do elementów elektronicznych wymagających wąskiej i wydłużonej powierzchni kontaktu próżniowego.

Podczas automatycznej produkcji SMT dysza wykonuje kilka podstawowych operacji: zbliża się do komponentu, ustanawia kontakt próżniowy, podnosi komponent z pozycji podajnika lub podawania, przytrzymuje go podczas szybkiego ruchu głowicy, wspomaga rozpoznanie wzroku i dokładne wypuszczenie go na płytkę drukowaną.

Ponieważ dysza ma bezpośredni kontakt z elementami elektronicznymi, jej stan może znacząco wpłynąć na niezawodność zbierania. Zużycie, zanieczyszczenie, odkształcenie, zablokowanie podciśnienia lub nieprawidłowy dobór dyszy mogą zwiększyć liczbę błędów pobierania, spadanie komponentów, błędy rozpoznawania, niestabilność umiejscowienia i przestoje maszyny.

The2AGKNY010300 Dysza Y0Fjest zatem odpowiedni dla producentów SMT, fabryk EMS, działów konserwacji, zakładów naprawczych i dystrybutorów części zamiennych wymagających wyraźnie określonej dyszy zamiennej do stabilnej produkcji.

Przyczyna

Dysze umieszczające SMT działają w sposób ciągły przy powtarzających się cyklach ruchu mechanicznego i podciśnienia. Z biegiem czasu normalne warunki produkcji mogą zmniejszyć wydajność dyszy.

Najczęstsze przyczyny problemów z dyszami

Dysza może wydawać się akceptowalna wizualnie, a jednocześnie zapewniać nierówną skuteczność zbierania. Jest to szczególnie częste, gdy otwór podciśnieniowy jest częściowo zablokowany lub powierzchnia styku jest nierównomiernie zużyta.

Dlaczego geometria końcówki ma znaczenie

Konfiguracja Y0F wykorzystuje prostokątny profil przetwornika. Ta geometria jest przydatna, gdy dostępna powierzchnia styku komponentu jest dłuższa i węższa niż wymagana dla typowej dyszy okrągłej.

Odpowiednia dysza prostokątna może pomóc:

• Popraw kontakt próżniowy.
• Zachowaj orientację komponentu.
• Ogranicz ruch podczas przenoszenia.
• Obsługuje stabilne rozpoznawanie kamery.
• Popraw powtarzalność.
• Zmniejsz liczbę ponownych prób odbioru.

Prawidłowy wybór powinien zawsze opierać się na rzeczywistym numerze części dyszy, zestawie komponentów, konfiguracji głowicy rozmieszczającej i programie produkcyjnym.

Rozwiązanie

Kiedy istniejąca dysza wykazuje zużycie lub powtarzającą się niestabilność pobierania, zastąpienie jej prawidłowo zidentyfikowanym modelem może przywrócić stabilną obsługę podzespołów.

W przypadku zastosowań korzystających z tej specyfikacji, odnośnikiem zastępczym jest:

Zalecana procedura wymiany

1. Sprawdź numer oryginalnej części.
Potwierdź, że istniejący zapis dysz lub części zamiennych maszyny określa2AGKNY010300.

2. Potwierdź kod dyszy.
Sprawdź, czy wymagana konfiguracja toY0F.

3. Sprawdź wymiary dyszy.
Potwierdź, że nominalna specyfikacja odbioru to5,9 x 1,3 mm.

4. Sprawdź głowicę umieszczającą.
Sprawdź, czy dysza jest przeznaczona dla odpowiedniej konfiguracji H04S.

5. Sprawdź starą dyszę.
Sprawdź pod kątem zanieczyszczeń, deformacji, zużycia, zarysowań lub zablokowanych kanałów podciśnieniowych.

6. Sprawdź po wymianie.
Potwierdź stabilny odbiór, rozpoznanie, przeniesienie i umieszczenie przed przywróceniem maszyny do ciągłej produkcji.

Użycie dyszy o właściwej specyfikacji może ograniczyć niepotrzebne rozwiązywanie problemów i zapobiec wymianie niepowiązanych elementów maszyny.

Dane techniczne

Główne specyfikacje produktu

Charakterystyka funkcjonalna

Aplikacja

TheDysza prostokątna FUJI 2AGKNY010300jest przeznaczony dla środowisk produkcyjnych SMT przy użyciu odpowiedniej konfiguracji głowicy rozmieszczającej.

Typowe zastosowania obejmują:

• Linie do montażu PCB.
• Produkcja elektroniki użytkowej.
• Produkcja elektroniki samochodowej.
• Przemysłowe urządzenia sterujące.
• Elektronika komunikacyjna.
• Produkcja produktów LED.
• Energoelektronika.
• Montaż sprzętu komputerowego.
• Produkcja inteligentnych urządzeń.
• Produkcja kontraktowa EMS.

Produkcja SMT

Podczas normalnej pracy maszyny dysza wielokrotnie podnosi i umieszcza elementy elektroniczne. Stabilna wydajność dysz pomaga utrzymać wydajność produkcji i ogranicza przerwy spowodowane nieudanymi próbami pobrania.

Konserwacja maszyny

Działy konserwacji mogą przechowywać dysze 2AGKNY010300 jako części zamienne do planowej lub awaryjnej wymiany.

Odpowiednio zorganizowany zapas dysz może skrócić przestoje maszyny, ponieważ technicy mogą szybko zidentyfikować i zainstalować wymagany model.

Zapas części zamiennych

Aby ułatwić zarządzanie magazynem, zapasy dysz można oznaczyć za pomocą:

FUJI + 2AGKNY010300 + Y0F + 5,9 x 1,3 mm + H04S

Ta metoda identyfikacji pomaga uniknąć mieszania podobnych modeli dysz prostokątnych.

Jak to działa

Dysza współpracuje z głowicą umieszczającą maszyny SMT, systemem podciśnieniowym, systemem ruchu, systemem podajnika, systemem wizyjnym i oprogramowaniem sterującym.

Krok 1: Przejdź do komponentu

Głowica umieszczająca przesuwa dyszę w kierunku zaprogramowanej pozycji pobierania.

Krok 2: Skontaktuj się z powierzchnią odbioru

Prostokątna końcówka dyszy zbliża się do wyznaczonej powierzchni elementu.

Prawidłowe wymiary dyszy pomagają utrzymać powierzchnię styku w obszarze pobierania komponentów użytkowych.

Krok 3: Zastosuj próżnię

Maszyna wytwarza podciśnienie poprzez kanał dyszy.

Różnica ciśnień utrzymuje element przy końcówce dyszy.

Krok 4: Podnieś i przenieś

Głowica umieszczająca podnosi komponent i przesuwa go w stronę płytki drukowanej.

Stabilna próżnia pomaga ograniczyć poślizg, obrót lub spadanie komponentów podczas przyspieszania.

Krok 5: Rozpoznanie wizji

Maszyna sprawdza położenie i orientację komponentu za pomocą systemu wizyjnego.

Stabilne trzymanie dyszy może poprawić spójność rozpoznawania.

Krok 6: Umieszczenie

Głowica przesuwa się do zaprogramowanej współrzędnej PCB i opuszcza element.

Krok 7: Uwolnienie próżni

Podciśnienie zostaje uwolnione, gdy element osiągnie pozycję umieszczenia, kończąc cykl.

Jak wybrać

Właściwy dobór dysz jest ważny, ponieważ dysze o podobnym wyglądzie mogą mieć różne wymiary lub zastosowanie.

1. Potwierdź numer części

Dla tego produktu:

2AGKNY010300

Dokładny numer części powinien być głównym punktem odniesienia, jeśli jest dostępny.

2. Potwierdź kod dyszy

Model ten jest identyfikowany jako:

Y0F

Nie wybieraj innej dyszy tylko dlatego, że ma podobny kształt zewnętrzny.

3. Potwierdź rozmiar odbioru

Nominalna specyfikacja prostokątna to:

5,9 x 1,3 mm

Powierzchnia odbierająca powinna być dostosowana do obsługiwanego elementu elektronicznego.

4. Potwierdź konfigurację głowicy

Sprawdź, czy urządzenie korzysta z odpowiedniegoGłowica umieszczająca H04S.

5. Rozważ charakterystykę komponentów

Dobór dysz powinien uwzględniać:

6. Porównaj istniejącą dyszę

W przypadku wymiany istniejącej części porównanie starej dyszy jest często najbezpieczniejszą metodą.

Sprawdzać:

• Numer części.
• Kod dyszy.
• Wymiary końcówki.
• Konstrukcja montażowa.
• Typ głowy.
• Istniejące ustawienia maszyny.

Jeśli jakiekolwiek informacje są niepewne, przed złożeniem zamówienia prześlij wyraźne zdjęcia starej dyszy.

Zalecenia dotyczące konserwacji

Regularna konserwacja dysz pomaga utrzymać stabilną produkcję.

Zalecane działania

• Regularnie sprawdzaj końcówkę.
• Utrzymuj kanał próżniowy w czystości.
• Ostrożnie usuń pozostałości produkcyjne.
• Przechowywać dysze w oznaczonych pozycjach.
• Unikaj mieszania dysz o różnych rozmiarach.
• Sprawdź dyszę po kolizjach maszyny.
• Niezwłocznie wymień uszkodzone lub zużyte dysze.
• Po wymianie sprawdź skuteczność odbioru.

Unikać

• Używanie ostrych metalowych przedmiotów do agresywnego czyszczenia.
• Upuszczenie dyszy na twardą powierzchnię.
• Montaż widocznie uszkodzonych dysz.
• Wybór dyszy tylko na podstawie wyglądu.
• Mieszanie Y0F z innymi podobnymi kodami dysz.
• Kontynuacja produkcji z powtarzającymi się błędami próżni.

Często zadawane pytania

P1: Do czego służy FUJI 2AGKNY010300?

Dysza 2AGKNY010300 Y0F służy do pobierania próżni i umieszczania elementów elektronicznych w produkcji SMT. Przytrzymuje komponenty podczas przenoszenia i zwalnia je w zaprogramowanej pozycji PCB.

P2: Jaki jest rozmiar tej dyszy?

Nominalna specyfikacja końcówki prostokątnej to5,9 x 1,3 mm. Przed złożeniem zamówienia należy również sprawdzić dokładny numer części, kod dyszy, konfigurację głowicy i istniejącą dyszę.

P3: Czy ta dysza jest odpowiednia dla głowic umieszczających H04S?

Tak. Konfiguracja 2AGKNY010300 Y0F jest używana do odpowiednich zastosowań głowicy H04S. Kupujący powinni przed wymianą sprawdzić konfigurację swojej maszyny i istniejącą dyszę.

P4: Dlaczego dysza powoduje sporadyczne błędy zbierania?

Możliwe przyczyny to zanieczyszczenie końcówki, częściowa blokada podciśnienia, zużyte powierzchnie ssące, uszkodzenia mechaniczne, nieprawidłowy dobór dyszy lub zła instalacja. Przed wymianą dodatkowych elementów maszyny należy przeprowadzić czyszczenie i kontrolę.

P5: Jakie informacje są wymagane do wyceny?

Proszę podać numer części, kod dyszy, rozmiar, typ głowicy rozmieszczającej, model maszyny, jeśli jest dostępny, wymaganą ilość i wyraźne zdjęcia istniejącej dyszy, jeśli wymagana jest pomoc w identyfikacji.

Skontaktuj się z nami

SzukamDysze prostokątne FUJI 2AGKNY010300 Y0F 5,9 x 1,3 mm SMTlub inne dysze zamienne do sprzętu do umieszczania SMT?

Aby otrzymać szybszą wycenę, prosimy o podanie następujących informacji:

• Numer części.
• Kod dyszy.
• Wymagana ilość.
• Specyfikacja końcówki.
• Model z głowicą pozycjonującą.
• Model maszyny, jeśli jest dostępny.
• Zdjęcia istniejącej dyszy, jeśli są dostępne.
• Kraj lub region docelowy.

Możemy również wspierać zapytania dotyczące dysz SMT, podajników, silników, czujników, pasków, filtrów, płytek drukowanych, komponentów próżniowych i innych części zamiennych do maszyn umieszczających.

Prześlij nam wymagany numer części i ilość, aby uzyskać informacje o cenach, dostępności i wysyłce.
