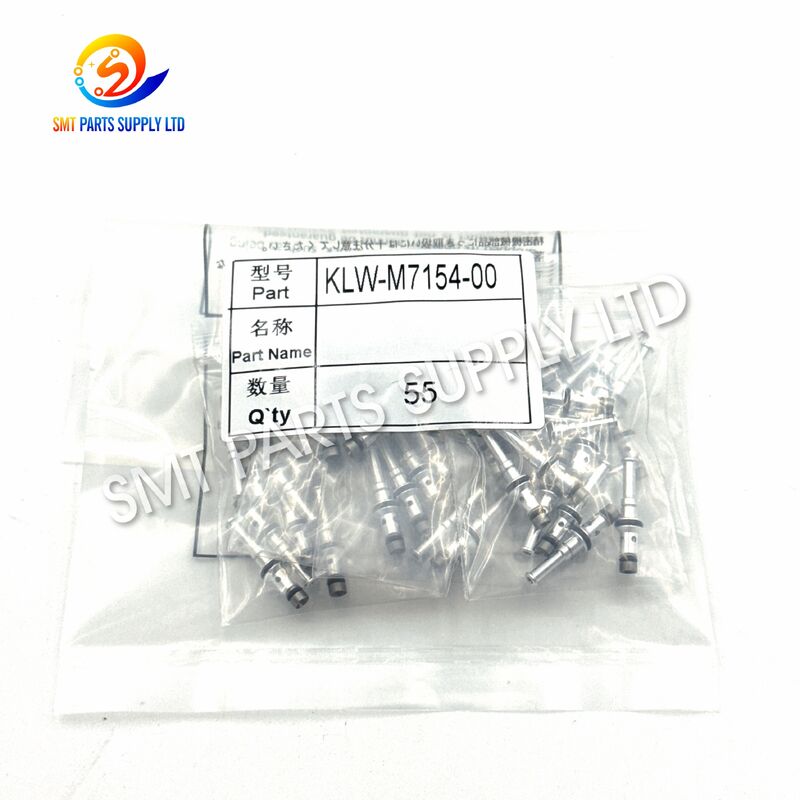

Yamaha KLW-M7154-00 BIT Miedziano-Rdzeniowy Zawór próżniowy do odbioru komponentów SMT na maszynach YSM10 YSM20 YSM20R

Zawór elektromagnetyczny generatora podciśnienia z rdzeniem miedzianym Yamaha KLW-M7154-00 BIT to kompaktowy pneumatyczny element sterujący opracowany dla kompatybilnych maszyn umieszczających YSM10, YSM20 i YSM20R SMT. Zainstalowany w układzie pneumatycznym maszyny lub głowicy umieszczającej, pomaga kontrolować cykle ssania i uwalniania wymagane do pobierania i umieszczania komponentów elektronicznych.

Podczas produkcji dysza umieszczająca musi szybko wytwarzać podciśnienie, bezpiecznie trzymać każdy element podczas ruchu głowicy i zwalniać go dokładnie w zaprogramowanej pozycji PCB. Zanieczyszczony, zużyty, nieszczelny lub wolno reagujący zawór może powodować niestabilne ssanie, alarmy dotyczące braku części, opóźnione uwalnianie, spadanie komponentów lub powtarzające się przerwy w działaniu maszyny.

KLW-M7154-00 nadaje się do konserwacji zapobiegawczej, pilnych napraw sprzętu, serwisowania głowicy umieszczającej i inwentaryzacji części zamiennych. Przed złożeniem zamówienia klienci powinni porównać pełny numer części, oznaczenie BIT, złącze, układ portu pneumatycznego, wymiary montażowe, model maszyny i zdjęcia oryginalnych komponentów, aby zapewnić prawidłową konfigurację.

Problemy z odbiorem próżniowym są częstymi problemami związanymi z konserwacją sprzętu do umieszczania SMT. Jednak nie każda usterka zbieracza jest spowodowana uszkodzoną dyszą. Zawór generatora podciśnienia, elektromagnetyczny mechanizm przełączający, przewody pneumatyczne, filtry, złącza, czujniki i jakość sprężonego powietrza mogą mieć wpływ na wynik.

Gdy KLW-M7154-00 zostanie zanieczyszczony, zużyty, ograniczony, niestabilny elektrycznie lub powolny mechanicznie, dysza umieszczająca może nie uzyskać prawidłowego poziomu podciśnienia w wymaganym czasie.

Zawór elektromagnetyczny generatora podciśnienia należy sprawdzić, gdy maszyna wykazuje jeden lub więcej z następujących stanów:

• Częste alarmy dotyczące braku komponentów.
• Zmniejszone ssanie dyszy.
• Elementy spadające podczas ruchu głowy.
• Elementy pozostałe przymocowane do dyszy po umieszczeniu.
• Opóźnione wydanie komponentu.
• Przerywana wydajność odbioru.
• Różna wydajność podciśnienia pomiędzy pozycjami głowicy.
• Powtarzające się alarmy próżniowe lub pneumatyczne.
• Nienormalny dźwięk wycieku powietrza.
• Zwiększone zużycie sprężonego powietrza.
• Wydajność produkcji zmienia się po dłuższej pracy.
• Błąd zbierania utrzymuje się po czyszczeniu dyszy.
• Reakcja podciśnienia staje się wolniejsza niż normalnie.
• Przestój maszyny spowodowany wielokrotnymi resetami ręcznymi.

Ponieważ kilka elementów może dawać podobne objawy, technicy powinni przeprowadzać systematyczne kontrole przed wymianą zaworu.

Kiedy kontrola potwierdzi, że istniejący element kontroli podciśnienia jest uszkodzony, zastąpienie go prawidłowo dopasowanym zaworem KLW-M7154-00 może pomóc w przywróceniu stabilnej wydajności ssania i uwalniania.

Prawidłowo dobrany i prawidłowo zamontowany zawór podciśnieniowy może pomóc:

• Przywróć stabilne ssanie dyszy.
• Popraw spójność pobierania komponentów.
• Zmniejsz liczbę błędów związanych z brakującymi komponentami.
• Ogranicz spadanie komponentów podczas ruchu.
• Popraw prędkość reakcji ssania.
• Wspieraj dokładne uwalnianie komponentów.
• Zminimalizuj powtarzające się przestoje maszyny.
• Popraw wydajność konserwacji głowicy umieszczającej.
• Ogranicz niepotrzebną wymianę dysz.
• Popraw ogólne wykorzystanie linii.
• Wspieraj stałą, szybką produkcję.
• Skróć czas naprawy awaryjnej.
• Usprawnij planowanie konserwacji części zamiennych.
• Utrzymuj stabilną jakość umieszczania w długich cyklach produkcyjnych.

Sama wymiana zaworu nie usunie usterek spowodowanych zablokowaniem dysz, uszkodzonymi filtrami, nieszczelnymi rurkami, niestabilnym ciśnieniem sprężonego powietrza, uszkodzonymi czujnikami, problemami z płytą sterującą lub nieprawidłowymi ustawieniami maszyny. Niezbędna jest pełna kontrola systemu.

Podobne elementy próżniowe mogą mieć prawie identyczny wygląd zewnętrzny przy zastosowaniu różnych napięć roboczych, złączy, wsporników montażowych, kierunków portu lotniczego, charakterystyki przepływu lub struktur wewnętrznych.

Przed złożeniem zamówienia sprawdź wszystkie poniższe elementy:

1. Kompletny numer części: KLW-M7154-00.
2. Oznaczenie korpusu BIT.
3. Model maszyny.
4. Typ głowicy pozycjonującej.
5. Oryginalny kształt złącza.
6. Układ złącze-pin.
7. Liczba portów pneumatycznych.
8. Rozmiar i kierunek portu.
9. Pozycja otworu montażowego.
10. Ogólne wymiary produktu.
11. Kierunek kabla lub drutu.
12. Dodatkowa konfiguracja wspornika.
13. Numer seryjny maszyny, jeśli jest dostępny.
14. Zdjęcia usuniętego elementu.
15. Wymagany stan i ilość produktu.

Informacje o kompatybilności są podawane jako punkt odniesienia przy zakupie. Zmiany maszyny, konfiguracje głowicy, specyfikacje regionalne i wcześniejsze modyfikacje mogą powodować różnice między urządzeniami korzystającymi z tej samej nazwy modelu.

Zawór obsługuje sekwencję pneumatyczną wymaganą przez dyszę do pobierania komponentów elektronicznych z podajników taśm, tac, podajników sztyftów lub innych systemów dostarczania komponentów.

Po pobraniu stabilna próżnia utrzymuje element podczas ruchu głowicy umieszczającej. Przy zaprogramowanej współrzędnej płytki PCB zawór pomaga uwolnić podciśnienie, dzięki czemu element można umieścić na podkładce pasty lutowniczej.

KLW-M7154-00 można używać podczas serwisowania kompatybilnych głowic umieszczających, w przypadku których występują słabe ssanie, opóźnione uwalnianie, wyciek powietrza, przerywane podciśnienie lub powtarzające się alarmy pobrania.

Fabryki obsługujące wiele maszyn YSM mogą magazynować potwierdzone zawory jako części do konserwacji zapobiegawczej. Planowana wymiana może zmniejszyć ryzyko nieoczekiwanych przestojów w produkcji.

W przypadku linii produkcyjnych, na których przestoje maszyn bezpośrednio wpływają na harmonogram dostaw, posiadanie prawidłowo zidentyfikowanego zaworu zapasowego może skrócić czas naprawy.

W produkcji wielkoseryjnej często zmienia się rozmiar, kształt, waga i opakowanie komponentów. Stabilna reakcja na podciśnienie pomaga utrzymać niezawodną wydajność pobierania różnych produktów.

Dostawcy usług w zakresie produkcji elektroniki wymagają elastycznego sprzętu do rozmieszczania w celu częstych zmian w produkcji. Niezawodne komponenty pneumatyczne zapewniają stabilną wydajność i redukują nieoczekiwane przerwy.

Komponent może obsługiwać linie SMT produkujące płytki sterujące do sprzętu AGD, produktów komunikacyjnych, wyświetlaczy, urządzeń inteligentnych i innej elektroniki użytkowej.

Produkcja płytek PCB do pojazdów samochodowych wymaga spójnej kontroli procesu i identyfikowalnej konserwacji. Prawidłowa identyfikacja części i testowanie po wymianie pomagają w zorganizowaniu procedur zarządzania sprzętem.

Odpowiednie zastosowania obejmują produkcję SMT do zasilaczy, sterowników, modułów automatyki, czujników przemysłowych, oprzyrządowania, sprzętu zabezpieczającego i systemów komunikacyjnych.

Firmy zajmujące się konserwacją mogą używać KLW-M7154-00 do naprawy maszyn klienta, serwisowania głowicy rozmieszczającej, renowacji sprzętu i wsparcia w zakresie części zamiennych.

Dystrybutorzy części SMT mogą oferować ten model klientom w Europie, Ameryce Północnej, Azji Południowo-Wschodniej i na innych rynkach produkujących elektronikę.

Czyste i suche sprężone powietrze dostaje się do obwodu pneumatycznego maszyny. Powietrze powinno przejść przez właściwy system filtracji i regulacji, zanim dotrze do elementu kontroli podciśnienia.

Maszyna umieszczająca wysyła polecenie elektryczne zgodnie z zaprogramowaną sekwencją pobierania i umieszczania. Zawór musi zareagować we właściwym momencie.

Po otrzymaniu sygnału sterującego mechanizm elektromagnetyczny zmienia wewnętrzną drogę przepływu powietrza. Ten proces przełączania steruje obwodem wytwarzania próżni.

Przepływ powietrza przez system próżniowy wytwarza podciśnienie w dyszy umieszczającej. Dysza styka się z elementem i utrzymuje go poprzez zasysanie.

Maszyna może wykorzystać czujnik ciśnienia lub podciśnienia, aby potwierdzić, że komponent został pobrany prawidłowo. Niestabilne działanie zaworu może skutkować niepowodzeniem potwierdzenia.

Głowica umieszczająca przesuwa komponent z pozycji zasilania w stronę płytki drukowanej. Wymagana jest stabilna próżnia, aby zapobiec upadkowi, przesunięciu, obróceniu lub nieprawidłowemu wyrównaniu elementu.

Na zaprogramowanej współrzędnej umiejscowienia maszyna zmienia sygnał zaworu. Uwalniane jest podciśnienie, w wyniku czego element oddziela się od dyszy.

Proces ten powtarza się w sposób ciągły podczas całej produkcji. Nawet niewielkie opóźnienie reakcji może mieć wpływ na tysiące cykli umieszczania, co sprawia, że ​​stan zaworu jest ważny dla stałej wydajności produkcji.

Prawidłowy wybór zmniejsza ryzyko instalacji, opóźnienia w produkcji i niepotrzebne zwroty.

Aby uzyskać dokładną wycenę, podaj:

• Numer części: KLW-M7154-00.
• Model maszyny: YSM10, YSM20 lub YSM20R.
• Typ głowicy umieszczającej, jeśli jest dostępny.
• Wymagana ilość.
• Wymagany stan produktu.
• Kraj docelowy i kod pocztowy.
• Zdjęcia oryginalnego zaworu.
• Wyraźny obraz etykiety z numerem części.
• Zdjęcia złącza i portu pneumatycznego.
• Wszelkie pilne wymagania dotyczące dostawy.
• Żądana metoda kontroli.
• Dodatkowe części SMT wymagane w tej samej przesyłce.

Zdjęcia należy dostarczyć, gdy:

• Oryginalna etykieta jest uszkodzona.
• Widoczna jest tylko część numeru modelu.
• Maszyna została zmodyfikowana.
• Stary element ma dodatkowy wspornik.
• Orientacja złącza wydaje się inna.
• Kupujący porównuje kilka podobnych zaworów.
• Maszyna była wcześniej naprawiana na części zamiennej.
• Numer seryjny urządzenia jest niedostępny.
• Wymagane napięcie robocze nie jest pewne.
• Klient potrzebuje potwierdzenia przed złożeniem zamówienia zbiorczego.

Instalacja powinna zostać przeprowadzona przez przeszkolony personel konserwacyjny SMT.

• Zatrzymaj maszynę zgodnie z zatwierdzonymi procedurami.
• Odłącz główne zasilanie.
• Odciąć dopływ sprężonego powietrza.
• Zwolnić pozostałe ciśnienie pneumatyczne.
• Zapisz pierwotną pozycję zaworu.
• Sfotografuj wszystkie rurki i złącza.
• Potwierdź numer części zamiennej.
• Przygotuj czyste i odpowiednie narzędzia.
• Chronić otwarte przyłącza pneumatyczne przed zanieczyszczeniem.
• Sprawdź, czy konfiguracja zastępcza odpowiada usuniętemu komponentowi.

• Nie ciągnij ani nie skręcaj przewodów elektrycznych.
• Nie wciskaj złącza na swoje miejsce na siłę.
• Potwierdź prawidłowe połączenie rurki z portem.
• Utrzymuj kanały powietrzne wolne od kurzu i oleju.
• Przed dokręceniem śrub wyrównaj otwory montażowe.
• Dokręcić elementy mocujące równomiernie.
• Unikaj nadmiernego momentu dokręcania.
• Nie zginaj ani nie ściskaj przewodów pneumatycznych.
• Upewnij się, że zawór nie koliduje z ruchomymi częściami.
• Zachowaj oryginalny kierunek montażu.

• Stopniowo przywracaj dopływ sprężonego powietrza.
• Sprawdź wszystkie złącza pod kątem wycieków.
• Przywróć zasilanie i sprawdź sygnał sterujący.
• Przełączenie zaworu testowego.
• Sprawdź wydajność podciśnienia dyszy.
• Uruchom weryfikację odbioru komponentów.
• Potwierdź normalne wydanie komponentu.
• Monitoruj maszynę pod kątem alarmów.
• Ukończ kontrolowaną serię próbno-produkcyjną.
• Zapisz datę wymiany i pozycję głowicy.

Nie wkładać ostrych metalowych przedmiotów do otworów zaworów. Nie używaj nieodpowiednich środków czyszczących. Nieautoryzowany demontaż może spowodować uszkodzenie wewnętrznych uszczelek, cewek, sprężyn lub precyzyjnych kanałów powietrznych.

Dostępne procedury kontroli mogą się różnić w zależności od podanego stanu produktu.

Klienci posiadający określone standardy kontroli powinni określić swoje wymagania przed potwierdzeniem zamówienia.

Korpus zaworu, złącze i porty pneumatyczne wymagają odpowiedniej ochrony podczas transportu międzynarodowego.

1. Sprawdź identyfikację produktu.
2. Chroń odsłonięte porty pneumatyczne.
3. Umieść element w czystej torbie ochronnej.
4. W razie potrzeby dodaj ochronę antystatyczną.
5. Owiń zawór materiałem amortyzującym.
6. Unikaj bezpośredniego nacisku na złącze.
7. Umieść produkt w mocnym pudełku wewnętrznym.
8. Dodaj odporny na wstrząsy materiał wokół wewnętrznego pudełka.
9. Dołącz wyraźną etykietę z numerem części.
10. Dokładnie zamknij opakowanie zewnętrzne.

Opcje wysyłki można dostosować w zależności od ilości zamówienia, miejsca docelowego, pilności dostawy, wielkości paczki i preferencji klienta.

Kompletny model KLW-M7154-00 służy do przeglądu zapytań, kontroli, pakowania i dostawy.

Klienci mogą przesyłać informacje o maszynie, zdjęcia oryginalnych komponentów, szczegóły złączy, rozmieszczenie portów pneumatycznych i wymiary do porównania.

Nadaje się do jednoczęściowej wymiany awaryjnej, regularnej konserwacji lub masowego zakupu zapasów.

Produkt przeznaczony jest do konserwacji sprzętu SMT, serwisowania głowic pozycjonujących, naprawy systemów próżniowych i zarządzania częściami zamiennymi.

Indywidualna ochrona pomaga zmniejszyć ryzyko uszkodzenia złącza, portu i korpusu podczas transportu międzynarodowego.

Klienci mogą połączyć zapytanie dotyczące zaworów z wymaganiami dotyczącymi podajników, dysz, filtrów, czujników, silników, pasów, cylindrów, kabli, płytek i innych części maszyn SMT.

KLW-M7154-00 jest stosowany w pneumatycznym systemie kontroli podciśnienia kompatybilnych maszyn umieszczających SMT. Pomaga kontrolować zasysanie i zwalnianie dyszy podczas pobierania, transportu i umieszczania podzespołów elektronicznych.

Część jest powszechnie wybierana do zastosowań YSM10, YSM20 i YSM20R. Jednakże wersje maszyny i konfiguracje głowicy rozmieszczającej mogą się różnić, dlatego należy potwierdzić oryginalny zawór, złącze, porty, wymiary i informacje o maszynie.

Podaj pełny numer części, model maszyny, typ głowicy, etykietę oryginalnej części, zdjęcie złącza, zdjęcie portu pneumatycznego, zdjęcie miejsca instalacji, wymaganą ilość i miejsce dostawy. Zdecydowanie zaleca się porównanie fizyczne.

Możliwe objawy obejmują słabe ssanie, sporadyczne błędy pobierania, spadanie komponentów, opóźnione uwalnianie, ciągłą próżnię, wyciek powietrza, nietypowy hałas pneumatyczny, powtarzające się alarmy podciśnienia lub przerwy w produkcji po sprawdzeniu dyszy i filtrów.

Podobny wygląd nie gwarantuje kompatybilności. Różne modele mogą wykorzystywać różne napięcia, charakterystyki przepływu powietrza, złącza, wymiary montażowe, porty pneumatyczne, wsporniki lub konstrukcje wewnętrzne. Zawsze potwierdzaj pełny numer części i konfigurację fizyczną.

Skontaktuj się z naszym zespołem sprzedaży, aby uzyskać informacje na temat aktualnej dostępności, cen, stanu produktu, opcji kontroli, szczegółów pakowania i ustaleń dotyczących dostawy międzynarodowej.

Aby otrzymać szybką i dokładną wycenę, prosimy o podanie:

• Model produktu: KLW-M7154-00.
• Model maszyny i konfiguracja głowicy.
• Wymagana ilość.
• Wymagany stan produktu.
• Kraj docelowy i kod pocztowy.
• Wyraźne zdjęcia oryginalnego komponentu.
• Szczegóły złącza i portu pneumatycznego.
• Oczekiwany harmonogram dostaw.
• Wymagana dokumentacja inspekcyjna.
• Inne części maszyn SMT potrzebne w tej samej kolejności.

Nasz zespół sprawdzi Twoje dane i przedstawi odpowiednią propozycję dostaw w oparciu o potwierdzony model, konfigurację, ilość i wymagania dotyczące dostawy.
