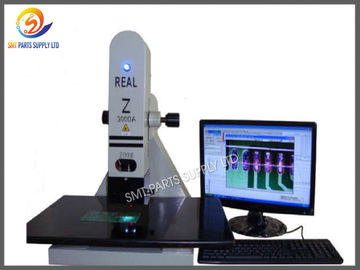

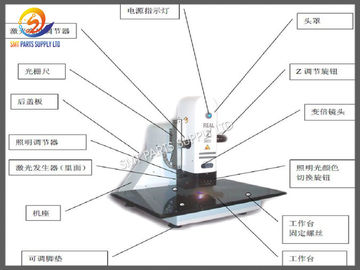

SMT Real Z 3000A Test wysokości pasty lutowniczej SPI 2D, sprzęt montażowy testera grubości

Parametr:

• Korzyści

1. Umożliwia przesunięcie ekranu drukowania do płytki drukowanej przy pełnym skanowaniu

2. Kolorowy system kamer, dostępny do kontroli różnych kolorów i kątów oświetlenia.

3. Doskonały stosunek ceny do wydajności

4. Niewielki wysiłek konserwacyjny, ponieważ zamknięty system i żadne duże masy muszą być przemieszczane

5. Niskie koszty systemu i wysoka dostępność systemu.

• Teoria pomiaru

Rzutuj precyzyjny laser na powierzchnię obiektu w 1 określonym kącie, ze względu na różnicę wysokości między powierzchnią obiektu a jego podstawą, linia lasera wygeneruje odległość na powierzchni obiektu i jego podstawie. Uchwycić obraz za pomocą układu optycznego za pomocą mikroskopu i cyfrowej kamery CCD, a następnie przeanalizować za pomocą oprogramowania komputerowego, a następnie obliczyć rzeczywistą wysokość obiektu.

• Podanie

Pomiar wysokości pasty lutowniczej

Pomiar powierzchni / objętości.

Drukowanie PCB, pasta lutownicza, maska ​​lutownicza, wysokość obwodu, wysokość farby i wysokość.

Geometria, rozmiar X, Y, kąt, pomiar powierzchni itp.

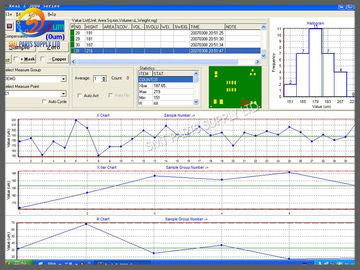

Analiza SPC przechwytywania wideo.
