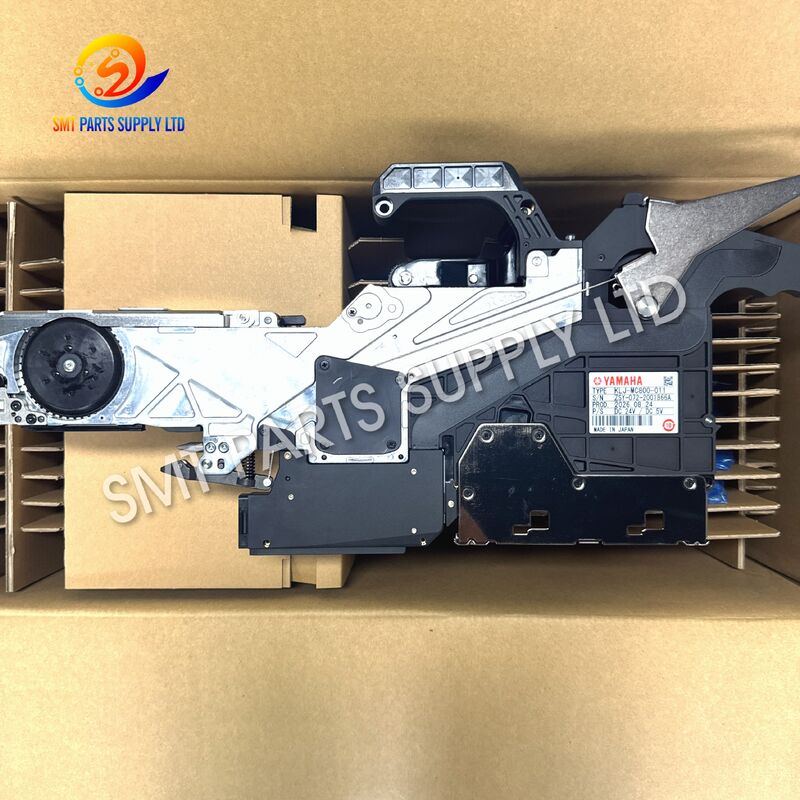

Podajnik elektryczny YAMAHA KLJ-MC800-011 ZS72mm do montażu SMT

YAMAHA KLJ-MC800-011 ZS72mm Podajnik Elektryczny do Montażownicy SMT

Elektryczny podajnik taśmy KLJ-MC800-011 ZS 72mm to jednostka dostarczająca komponenty dla kompatybilnych urządzeń SMT typu pick-and-place. Obsługuje komponenty dostarczane w taśmie nośnej o szerokości 72 mm, przesuwając taśmę tak, aby głowica montażowa mogła pobierać komponenty w zdefiniowanej pozycji odbioru.

Dla zespołów produkcyjnych montujących płytki z komponentami pakowanymi w szersze taśmy, prawidłowy dobór podajnika jest kluczowym elementem przygotowania maszyny. Szerokość taśmy, geometria kieszeni, skok podawania i interfejs maszyny muszą współpracować, aby zapewnić spójne prezentowanie komponentów.

Ten podajnik może być rozważany do wymiany pasującego elementu, przygotowania dodatkowego stanowiska produkcyjnego lub utrzymania zapasu do planowej konserwacji. Wybór powinien rozpocząć się od pełnego numeru części i istniejącej konfiguracji maszyny. Chociaż podajniki mogą wyglądać podobnie, różnice w rewizji, interfejsie lub obsługiwanych specyfikacjach taśmy mogą wpływać na przydatność. Potwierdzenie tych szczegółów przed zakupem pomaga zespołom ds. zakupów i inżynierii uzgodnić wymaganą konfigurację i uniknąć niepotrzebnych opóźnień w instalacji.

Przerwy w podawaniu nie zawsze wskazują na wadliwy podajnik. Stan taśmy nośnej, nieprawidłowe ustawienie i zużycie mogą powodować podobne objawy. Identyfikacja rzeczywistej przyczyny pomaga określić, czy odpowiednia jest regulacja, konserwacja czy wymiana.

Decyzja o wymianie powinna nastąpić po inspekcji całej ścieżki podawania. Sama wymiana podajnika może nie rozwiązać błędów spowodowanych nieodpowiednim opakowaniem lub nieprawidłowymi ustawieniami maszyny.

Dla zastosowania wymagającego podajnika ZS 72 mm, KLJ-MC800-011 stanowi specyficzne odniesienie do numeru części w celu zakupu i oceny wymiany. Dopasowanie tego odniesienia do istniejącego sprzętu pomaga zmniejszyć niepewność przy pozyskiwaniu zespołu podajnika.

Praktycznym celem jest kontrolowane dostarczanie kieszeni komponentów do lokalizacji odbioru przez maszynę. Prawidłowa instalacja, ładowanie taśmy i konfiguracja są niezbędne do osiągnięcia tego rezultatu.

Przed wprowadzeniem do produkcji przeprowadź kontrolowaną próbę podawania z reprezentatywnym materiałem. Zweryfikuj pozycję kieszeni, ruch taśmy osłonowej i wydajność odbioru zgodnie z procedurą operacyjną maszyny.

Oznaczenie 72 mm odnosi się do nominalnej szerokości taśmy nośnej. Nie opisuje ono maksymalnej szerokości korpusu komponentu, wymiarów korpusu podajnika ani pojemności maszyny montażowej dla komponentów.

Parametry elektryczne, wymiary, waga i obsługiwane wartości skoku powinny być pobrane z dokumentacji dotyczącej dokładnej jednostki.

Ten podajnik jest istotny dla zadań produkcyjnych wykorzystujących komponenty pakowane w odpowiednią taśmę nośną 72 mm. Specyfikację opakowania producenta komponentu należy sprawdzić przed przypisaniem podajnika do programu płytki drukowanej.

Są to potencjalne scenariusze produkcyjne, a nie gwarancje, że każdy komponent w tych branżach wymaga tego podajnika.

Yamaha identyfikuje YSM20 jako obsługującą podajniki elektryczne serii ZS. Dokładna przydatność KLJ-MC800-011 nadal wymaga sprawdzenia w stosunku do konfiguracji maszyny i odpowiedniej dokumentacji podajnika. Yamaha Motor Co., Ltd.

Elektryczny podajnik taśmy przesuwa taśmę nośną w kontrolowanych przyrostach, tak aby kieszenie komponentów dotarły do lokalizacji odbioru. Poniższa sekwencja opisuje ogólny proces podawania; operatorzy powinni postępować zgodnie z instrukcjami dla swojego konkretnego sprzętu.

Podajnik dostarcza komponenty; maszyna montażowa kontroluje ich odbiór i umieszczenie na płytce PCB.

Prawidłowe wyrównanie kieszeni i płynny ruch taśmy są ważne przez cały czas pracy. Nadmierny opór szpulki, uszkodzona taśma lub nieprawidłowe prowadzenie taśmy osłonowej mogą zakłócać podawanie, nawet jeśli mechanizm podajnika działa normalnie.

Potwierdź pełny numer części

Użyj KLJ-MC800-011 jako odniesienia identyfikacyjnego. Porównaj pełną etykietę na istniejącym podajniku, w tym sufiks. Podobne numery nie powinny być traktowane jako dowód, że dwie rewizje są wymienne.

Sprawdź konfigurację maszyny

Podaj model maszyny i szczegóły zainstalowanego układu podajników. Tam, gdzie to możliwe, dołącz odpowiednie odniesienie do listy części lub zdjęcie obszaru połączenia podajnika.

Przejrzyj opakowanie komponentu

Potwierdź szerokość taśmy nośnej 72 mm, skok kieszeni, głębokość kieszeni i wymiary komponentu. Sama szerokość taśmy jest niewystarczająca do ustalenia, czy cały proces podawania i odbioru będzie działał.

Zdefiniuj zakres zakupu

Podaj ilość, wymagany stan i oczekiwane akcesoria. Wyjaśnij, czy oferta obejmuje kompletny zespół podajnika i zidentyfikuj wszelkie elementy, które muszą mu towarzyszyć.

Uzgodnij dowody inspekcji

W przypadku jednostki zamiennej poproś o wyraźne zdjęcia identyfikacyjne i odpowiednie informacje o stanie. Jeśli testy funkcjonalne są wliczone, uzgodnij, co obejmuje test i czy zostanie użyta reprezentatywna taśma.

Zaplanuj kontrole instalacji

Zarezerwuj czas na rozpoznanie maszyny, ładowanie taśmy, konfigurację skoku i próbny odbiór. Pasujący numer części wspiera identyfikację, ale nie eliminuje normalnych kontroli uruchomieniowych.

Utrzymuj ścieżkę taśmy i obszar odbioru wolne od luźnych fragmentów opakowania. Sprawdź dostępne prowadnice taśmy i punkty prowadzenia taśmy osłonowej pod kątem zanieczyszczeń lub uszkodzeń, postępując zgodnie z instrukcjami konserwacji sprzętu.

Obsługuj podajnik za pomocą wyznaczonych punktów podparcia i chroń odsłonięte połączenia podczas przechowywania lub transportu. Unikaj przepychania taśmy przez ograniczony mechanizm.

Podczas badania problemu z podawaniem, zapisz alarm maszyny, specyfikację taśmy i warunki pracy. Te informacje ułatwiają odróżnienie usterki podajnika od problemu z materiałem lub ustawieniem.

P1: Jaka jest główna funkcja KLJ-MC800-011?

Przesuwa komponenty pakowane w odpowiednią taśmę nośną 72 mm do pozycji odbioru kompatybilnej maszyny SMT. Następnie głowica montażowa pobiera każdy komponent w celu umieszczenia go na płytce PCB.

P2: Czy 72 mm oznacza, że podajnik może obsługiwać komponent o szerokości 72 mm?

Nie. Odnosi się to do szerokości taśmy nośnej. Wymiary komponentu, geometria kieszeni, wybór dyszy i ograniczenia obsługi przez maszynę muszą być sprawdzane oddzielnie przed potwierdzeniem, że dany komponent może być przetwarzany.

P3: Czy ten podajnik może zastąpić każdy inny podajnik 72 mm?

Nie. Szerokość taśmy nie zapewnia wymienne. Porównaj serię podajnika, pełny numer części, rewizję, interfejs mechaniczny i wymagania maszyny przed wyborem zamiennika dla istniejącej instalacji.

P4: Czy przed produkcją wymagane jest ustawienie?

Instalacja powinna obejmować kontrole określone dla maszyny i podajnika. Mogą one obejmować rozpoznawanie podajnika, ładowanie taśmy, ustawienia skoku, pozycję odbioru i kontrolowaną próbę z użyciem zamierzonego materiału produkcyjnego.

P5: Jakie informacje powinny towarzyszyć zapytaniu?

Prześlij pełny numer części, model maszyny, wymaganą ilość, preferowany stan i zdjęcia istniejącej jednostki. Dołącz specyfikacje taśmy nośnej przy proszeniu o pomoc w nowym zastosowaniu podawania komponentów.

Poproś o wycenę KLJ-MC800-011

Potrzebujesz elektrycznego podajnika ZS 72 mm do istniejącego stanowiska lub nadchodzącego zadania produkcyjnego? Prześlij swoje wymagania w celu uzyskania wyceny i przeglądu kompatybilności.

Dołącz wyraźne zdjęcie etykiety obecnego podajnika, aby pomóc potwierdzić żądany zespół. Poproś o ceny, dostępność, szczegóły inspekcji i opcje dostawy dla wymaganej ilości.
