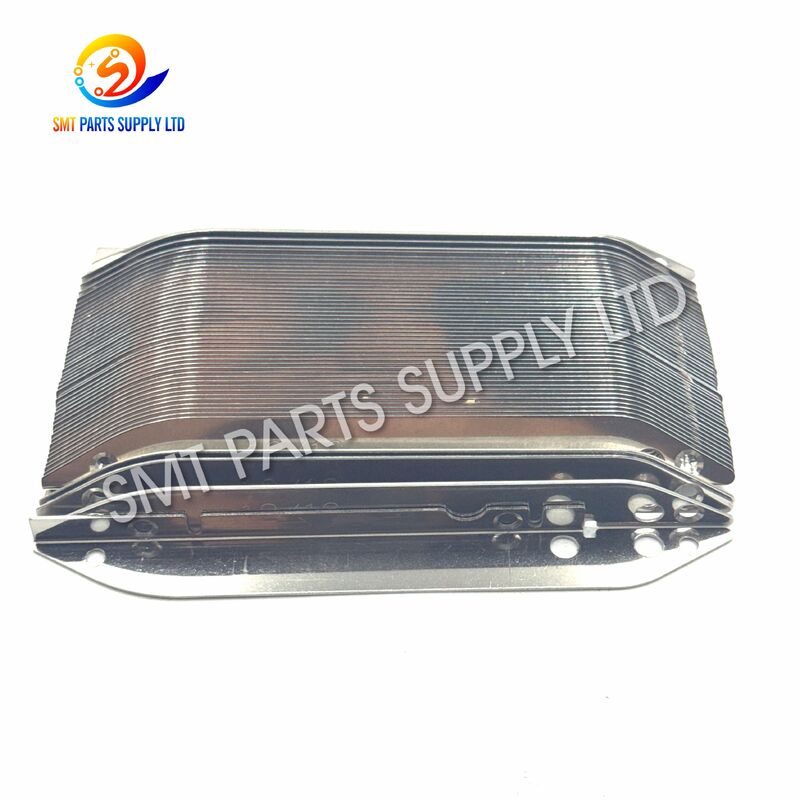

PRZEWODNIK KXFA1PT9A01 do podajnika taśmowego Panasonic NPM 12/16 mm

PRZEWODNIK KXFA1PT9A01 do podajnika taśmowego Panasonic NPM 12/16 mm

ThePoradnik Panasonica KXFA1PT9A01to część zamienna podajnika przeznaczona do kompatybilnychZespoły podajników taśm Panasonic NPM 12 mm i 16 mm. Prowadnica, zainstalowana w obszarze transportu taśmy podajnika, pomaga utrzymać prawidłowy ruch i położenie taśmy nośnej w miarę przesuwania się elementów w kierunku pozycji odbioru.

W przypadku szybkiej produkcji SMT stabilność podawania taśmy ma bezpośredni wpływ na prezentację komponentów, spójność pobierania, wydajność umieszczania i wykorzystanie maszyny. Zużyta, wygięta, uszkodzona lub nieprawidłowo zamontowana prowadnica może powodować niestabilny ruch taśmy, nadmierne tarcie, odchylenie taśmy lub nieregularną prezentację komponentów.

Wymiana uszkodzonej prowadnicy na prawidłowąProwadnica podajnika KXFA1PT9A01pomaga przywrócić zamierzoną ścieżkę taśmy i wspiera niezawodną pracę podajnika. Ten komponent jest odpowiedni dla centrów naprawy podajników, działów konserwacji SMT, fabryk elektroniki i dystrybutorów części zamiennych konserwujących sprzęt Panasonic NPM.

Przed złożeniem zamówienia zaleca się klientom potwierdzenie szerokości podajnika, modelu podajnika, istniejącego numeru części, pozycji montażowej i wyglądu fizycznego.

Przyczyna

Podajniki taśm działają w sposób ciągły przy powtarzalnych ruchach mechanicznych. Podczas długotrwałej produkcji elementy prowadnicy podajnika mogą stopniowo ulegać zużyciu lub ulec uszkodzeniu na skutek zanieczyszczenia, nieprawidłowego załadowania taśmy, uderzeń mechanicznych, niewłaściwej konserwacji lub wydłużonego czasu pracy.

Typowe warunki, które mogą wskazywać na konieczność sprawdzenia prowadnicy podajnika, obejmują:

Jeżeli taśma nośna nie przemieszcza się zamierzoną ścieżką, podajnik może nie dostarczać elementów w sposób ciągły w pozycji odbioru. Może to zwiększyć liczbę błędów odbioru i częstotliwość konserwacji.

Dlatego też prowadnicę należy sprawdzać za każdym razem, gdy technicy zaobserwują nieprawidłowy ruch taśmy nośnej wokół sekcji transportowej podajnika.

Rozwiązanie

ThePrzewodnik KXFA1PT9A01stanowi praktyczne rozwiązanie zastępcze dla kompatybilnych podajników taśm Panasonic NPM 12/16mm, gdy oryginalna prowadnica jest zużyta lub uszkodzona mechanicznie.

Komponent pomaga utrzymać taśmę nośną na zaprojektowanej ścieżce podawania. Prawidłowe prowadzenie taśmy ogranicza niepotrzebne ruchy boczne i pozwala mechanizmowi indeksującemu podajnika na bardziej równomierne przesuwanie taśmy.

Wymiana uszkodzonej prowadnicy może pomóc:

• Utrzymuj kontrolowaną ścieżkę taśmy nośnej.
• Zmniejsz odchylenie taśmy podczas indeksowania podajnika.
• Wspieraj stabilne pozycjonowanie komponentów.
• Popraw spójność w obszarze odbioru.
• Zmniejsz niepotrzebny opór taśmy.
• Przywróć stan mechaniczny podajnika podczas konserwacji.
• Ogranicz przerwy w produkcji spowodowane zużytym osprzętem podajnika.
• Wydłuż żywotność istniejących zespołów podajników.

Aby uzyskać najlepsze rezultaty, prowadnicę należy zamontować dopiero po sprawdzeniu, że inne części mechaniczne podajnika – w tym koło łańcuchowe, prowadnica taśmy, mechanizm pokrywy, elementy napinające i powiązany osprzęt – również są w odpowiednim stanie.

Dane techniczne

Przed zakupem należy sprawdzić kompatybilność w oparciu o model podajnika, istniejący numer części, konfigurację podajnika i pozycję instalacji.

Kluczowe cechy funkcjonalne

Aplikacja

Prowadnica KXFA1PT9A01 jest używana głównie wZastosowania związane z konserwacją i naprawą podajnika taśm SMT. Nadaje się do środowisk produkcyjnych, w których używany jest sprzęt do umieszczania Panasonic NPM z kompatybilnymi podajnikami taśm 12 mm lub 16 mm.

Typowe zastosowania obejmują:

Linie produkcyjne SMT

Stosowany na liniach produkcyjnych elektroniki, gdzie elementy taśm i szpul muszą być konsekwentnie podawane do maszyny umieszczającej.

Działy Utrzymania Podajników

Nadaje się do wymiany mechanicznie zużytych elementów podajnika podczas planowej konserwacji zapobiegawczej.

Centra naprawy podajników

Przydatny do regeneracji lub serwisowania zespołów podajników, które wykazują nieprawidłowy ruch taśmy lub zużycie mechaniczne.

Usługi produkcji elektroniki

Może być magazynowany jako część zapasowa do konserwacji dla fabryk obsługujących wiele maszyn NPM i ilości podajników.

Zapas części zamiennych

Odpowiedni dla zespołów konserwacyjnych, które wymagają często używanych części mechanicznych podajnika, aby skrócić przestoje.

Typowe branże obejmują:

Jak to działa

Podajnik taśmy przesuwa taśmę nośną w kontrolowanych odstępach, tak aby każdy element elektroniczny osiągnął właściwą pozycję odbioru dla głowicy umieszczającej.

Podczas tego procesu taśma nośna przechodzi przez kilka mechanicznych obszarów wewnątrz podajnika. ThePrzewodnik KXFA1PT9A01pomaga kontrolować ścieżkę taśmy przez odpowiednią sekcję.

Jego podstawową rolę operacyjną można podsumować następująco:

Wejście taśmy nośnej → Prowadzenie taśmy → Kontrolowane indeksowanie → Prezentacja komponentów → Pozycja odbioru

1. Ładowanie taśmy nośnej

Operator ładuje komponentową taśmę nośną o średnicy 12 mm lub 16 mm do kompatybilnego podajnika zgodnie ze ścieżką nawlekania podajnika.

2. Wskazówki dotyczące taśmy

Prowadnica pomaga utrzymać taśmę nośną w jednej linii z mechanicznym kierunkiem ruchu podajnika.

3. Indeksowanie podajnika

Mechanizm napędowy podajnika przesuwa taśmę zgodnie z wymaganym skokiem.

4. Stabilna prezentacja

Prawidłowo prowadzona taśma pomaga podajnikowi w spójnym prezentowaniu każdej kieszeni komponentów w pobliżu pozycji odbioru.

5. Odbiór komponentów

Maszyna umieszczająca usuwa element za pomocą dyszy i kontynuuje zaprogramowany proces montażu.

Chociaż prowadnica jest stosunkowo niewielkim elementem mechanicznym, jej stan może mieć wpływ na ogólną stabilność ścieżki taśmy. Z tego powodu technicy powinni unikać obsługi podajników z wyraźnie uszkodzonymi powierzchniami prowadzącymi.

Znaki, że przewodnik może wymagać wymiany

Operatorzy i technicy zajmujący się konserwacją mogą rozważyć sprawdzenie przewodnika, gdy zauważą:

• Taśma nośna wielokrotnie przesuwająca się na boki.
• Zwiększony opór podczas ładowania taśmy.
• Zadrapania lub nietypowe ślady na taśmie nośnej.
• Komponenty docierają do punktu odbioru nieregularnie.
• Widoczne zużycie powierzchni prowadzącej.
• Wygięta lub uszkodzona geometria prowadnicy.
• Taśma ociera się o otaczające struktury podajnika.
• Częsta regulacja podajnika bez wyraźnej usterki elektrycznej.

Objawy te mogą mieć również inne przyczyny. Technicy powinni sprawdzić cały mechanizm podajnika przed określeniem ostatecznego elementu zamiennego.

Jak wybrać

Prawidłowa identyfikacja części podajnika jest ważna, ponieważ wizualnie podobne komponenty mogą być stosowane w różnych rozmiarach lub wersjach podajnika.

Przed złożeniem zamówieniaKXFA1PT9A01, sprawdź poniższe informacje.

Zalecane informacje dotyczące zamawiania

Aby przyspieszyć wycenę i sprawdzić kompatybilność, podaj:

1. Numer części: KXFA1PT9A01
2. Model podajnika lub informacje identyfikacyjne podajnika.
3. Szerokość podajnika:12 mm lub 16 mm.
4. Seria maszynowa.
5. Wymagana ilość.
6. Zdjęcie istniejącej części, jeśli jest dostępne.
7. Wymagane miejsce docelowe dostawy.

Podanie tych szczegółów zmniejsza ryzyko wyboru podobnie wyglądającego, ale niezgodnego komponentu podajnika.

Zalecenia dotyczące konserwacji

Rutynowa konserwacja podajnika pomaga poprawić niezawodność podawania komponentów.

Nie należy na siłę przepuszczać taśmy nośnej przez podajnik w przypadku wykrycia nieprawidłowego oporu. Nadmierna siła może uszkodzić elementy prowadnicy lub inne mechanizmy podajnika.

Dlaczego prawidłowe części podajnika mają znaczenie

Podajniki SMT pracują wielokrotnie podczas każdego cyklu produkcyjnego. Małe odchylenia mechaniczne mogą ostatecznie wpłynąć na wydajność linii.

Prawidłowa konserwacja podajnika może pomóc producentom osiągnąć:

• Bardziej spójny transport taśmy nośnej.
• Redukcja niepotrzebnych przestojów podajnika.
• Lepsza stabilność prezentacji komponentów.
• Szybszy czas realizacji konserwacji.
• Niższe koszty wymiany podajnika poprzez naprawę poszczególnych elementów.
• Lepsze wykorzystanie istniejących zapasów podajników.

Zamiast wymieniać cały podajnik ze względu na zużytą część mechaniczną, technicy często mogą odnowić urządzenie, identyfikując i wymieniając odpowiedni element zapasowy.

Często zadawane pytania

1. Jaka jest główna funkcja Panasonic KXFA1PT9A01?

KXFA1PT9A01 to element prowadzący stosowany w kompatybilnych podajnikach taśm NPM 12/16 mm. Jego podstawową funkcją jest pomoc w kontrolowaniu i utrzymywaniu ścieżki taśmy nośnej podczas pracy podajnika, zapewniając płynny ruch taśmy i stabilną prezentację komponentów.

2. Czy KXFA1PT9A01 to kompletny podajnik taśmowy?

Nr KXFA1PT9A01 jest osobą fizycznączęść zamienna prowadnicy podajnika, a nie kompletny zespół podajnika. Jest zwykle używany do konserwacji podajnika, naprawy lub wymiany zużytego lub uszkodzonego elementu prowadnicy.

3. Czy ta przelotka nadaje się zarówno do podajników 12mm jak i 16mm?

Jest powiązany z kompatybilnymi podajnikami taśm Panasonic NPM 12/16 mm. Ponieważ konfiguracje podajników mogą się różnić, przed złożeniem zamówienia klienci powinni sprawdzić numer oryginalnej części, model podajnika, pozycję montażową i istniejący komponent.

4. Jakie problemy może powodować uszkodzona prowadnica podajnika?

Zużyta, wygięta lub zanieczyszczona prowadnica może powodować odchylenia taśmy nośnej, zwiększoną rezystancję taśmy, nieregularny ruch taśmy lub niespójną prezentację komponentów. Jednak podobne objawy mogą dawać także inne części podajnika, dlatego zaleca się pełną kontrolę podajnika.

5. Jakie informacje powinienem podać przed złożeniem zapytania o wycenę?

Proszę podaćKXFA1PT9A01, szerokość podajnika, model lub identyfikacja podajnika, wymaganą ilość, kraj docelowy i najlepiej zdjęcie oryginalnego komponentu. Informacje te pomagają potwierdzić zgodność i pozwalają nam przygotować dokładniejszą wycenę.

Skontaktuj się z nami

PotrzebowaćProwadnice podajnika KXFA1PT9A01w celu konserwacji, wymiany lub zapasów części zamiennych?

Wyślij nam swojenumer części, model podajnika, szerokość podajnika, wymagana ilość i miejsce docelowe. Zdjęcia istniejącego komponentu podajnika są również mile widziane w celu sprawdzenia kompatybilności.

Możemy pomóc w:

• Potwierdzenie kompatybilności produktu.
• Dostępność towaru.
• Notowania ilościowe.
• Wybór części zamiennych do podajnika zamiennego.
• Eksportuj informacje o opakowaniu.
• Opcje dostawy dla zamówień międzynarodowych.

Skontaktuj się z nami, aby uzyskać aktualną dostępność i wycenę prowadnicy podajnika taśmowego KXFA1PT9A01 NPM 12/16mm.
