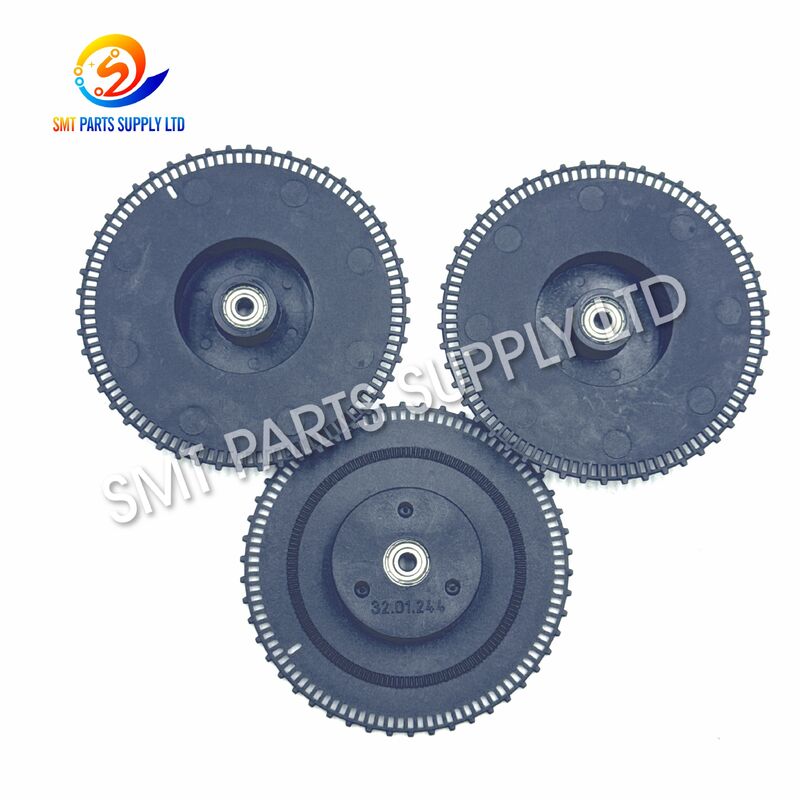

4022 516 12300/402251612300 Koło prętowe do zestawu ITF2

W sprawie4022 516 12300 koło kołowe, znany również jako402251612300, jest mechanicznym elementem podajnika zaprojektowanym do mechanizmu wstępnego taśmowania kompatybilnych podajników SMT Assembleon ITF2.zęby kołnierza włączają regularnie rozmieszczone otwory perforacyjne wzdłuż taśmy nośnej i przekształcają ruch napędu podajnika w kontrolowane indeksowanie taśmyTen kontrolowany ruch umożliwia każdej części kieszeni, aby przejść w kierunku zaprogramowanej pozycji odbioru.

Ponieważ zęba zębowe pracują wielokrotnie podczas produkcji SMT, zużycie zębów, zanieczyszczenie, deformacja lub mechaniczne zniekształcenie mogą ostatecznie wpłynąć na postęp taśmy.Zastąpienie potwierdzonego zużyty kołnierz może pomóc przywrócić płynniejszy ruch taśmy bez wymiany całego podajnika.

Komponent ten jest odpowiedni dla fabryk SMT, warsztatów naprawczy, działów konserwacji, konserwatorów sprzętu i dystrybutorów części zamiennych utrzymujących systemy naprawcze ITF2.Do dokładnego zamówienia, klienci powinni dostarczyć4022 516 12300 402251612300, szerokość podajnika, ilość i informacje identyfikacyjne podajnika.

Koło kołowe jest działającym elementem mechanicznym, a nie pasywnym akcesorium do pasywnej taśmy.

Długotrwała produkcja może zatem powodować stopniowe zużycie.

Częste przyczyny:

Podajnik wymagający kontroli może wykazywać:

• Nieregularne przesuwanie taśmy nośnej
• Ślizganie się taśmy podczas indeksowania
• Uszkodzone otwory perforacji taśmy
• Powtarzające się zmiany pozycji podawania
• Niestabilna prezentacja składnika
• Niezwykły opór podczas przemieszczania taśmy
• Błędy w przerywanym zasilaczu
• Widoczne uszkodzenie zęba kołnierza
• Nadmierne zużycie wokół mechanizmu indeksowania

Należy sprawdzić cały mechanizm podawania, ponieważ silniki, wały, czujniki, przewodniki, sterowniki,i warunki ładowania taśm mogą powodować podobne problemy.

W przypadku gdy kontrola potwierdzi, że istniejące koło z kołami biegłymi ma zużyte lub uszkodzone powierzchnie wskaźnikowe, zastąpienie go prawidłowym4022 516 12300 402251612300składnik może przywrócić mechaniczne połączenie między napędem zasilaczem a taśmą nośną.

Zalecana sekwencja konserwacji:

Sprawdź, czy taśma jest prawidłowo przeprowadzona i czy jej otwory perforacyjne są uszkodzone.

Szukaj:

• Zęby zaokrąglone
• Złamane zęby
• Nierównomierne zużycie zębów
• Zanieczyszczenie
• Deformacja mechaniczna
• Nadmierne poruszanie się
• Nieprawidłowe ustawienie

Zębatka funkcjonuje jako część systemu.

• Główny wał
• Silnik podnośnika
• Czujnik sproketu
• Taśma przewodnicza
• Taśma pokrywająca
• Mechanizm napędowy
• Kontroler
• Pozostałe urządzenia

Należy zainstalować prawidłowy element zamienny zgodnie z odpowiednimi procedurami konserwacji podkładki.

Wykonać wiele cykli indeksowania przed ponownym uruchomieniem podajnika do produkcji.

Potwierdzić, że kieszenie taśmy nośnej są ciągle przesuwane do przodu i że elementy osiągają oczekiwaną pozycję odbioru.

Takie ukierunkowane podejście do konserwacji pomaga uniknąć niepotrzebnej wymiany całego zbiornika, gdy problem ogranicza się do mechanizmu indeksowania.

Podsycacze ITF2 są dostępne w wielu konfiguracjach szerokości taśmy.

Uwaga dotycząca zgodności:Tabela identyfikuje członków rodziny podkładek ITF2.4022 516 12300przed zamówieniem należy potwierdzić w stosunku do konfiguracji podajnika i istniejącego komponentu.

W przypadku diagnozowania problemu z indeksowaniem może być konieczne sprawdzenie kilku powiązanych części podnośnika.

Tabela ta jest szczególnie przydatna w przypadku urządzeń naprawczych podkładek, ponieważ usterka indeksowania może obejmować więcej niż jeden element mechaniczny lub elektryczny.

Koło kołowe jest odpowiednie do utrzymania kompatybilnych zestawów ITF2 stosowanych w zautomatyzowanych liniach montażowych PCB.

Prawidłowo działający mechanizm wstępnej taśmy pomaga utrzymać:

• Przewidywalny ruch taśmy nośnej
• Spójna prezentacja komponentów
• Stabilny cykl podawania
• Niezawodne przygotowanie do odbioru

Specjalistyczne firmy zajmujące się naprawą podkładek mogą wykorzystać tę część podczas remontu podkładek z potwierdzonym zużyciem kołnierzy.

Zamiast wymiany całego zespołu podsycającego, naprawa zużytego mechanizmu może obniżyć koszty konserwacji.

W fabrykach z dużą ilością urządzeń często znajdują się części mechaniczne o wysokim zużyciu.

Koło kołowe może być umieszczone obok:

• Płyta przewodnicza
• Silniki
• Czujniki
• Włoki
• Kontrolerzy
• Włosy
• Składniki napędu

Dzięki temu zespoły konserwacyjne mogą szybko zareagować, gdy wykryje się zużycie podnośnika.

Wykorzystane podkładki często wymagają kontroli przed ponownym wprowadzeniem do produkcji.

Należy sprawdzić, czy mechanizm kołnierza nie uległ zużyciu, zanieczyszczeniu, uszkodzeniu zębów i czy nie jest stabilny podczas obrotu.

W razie potrzeby wymiana zużytych elementów kołnierza może stanowić część procesu remontu.

Komponent może wspierać konserwację zasilacza w:

Węzeł składowy jest załadowywany do podkładki, a taśma nośna jest przekierowywana przez odpowiednią ścieżkę taśmy.

Zęby kołnierza wyrównują się z otworami perforacyjnymi taśmy nośnej.

Zębatka tworzą pozytywne mechaniczne zaangażowanie z taśmą.

Jest to ważne, ponieważ podkład musi przesunąć taśmę o kontrolowaną odległość, a nie polegać wyłącznie na tarciu.

Kiedy podkładka otrzymuje polecenie z wyprzedzeniem, mechanizm napędowy sprawia, że układ kołnierza obraca się.

Rotacyjny kołnierz ciągnie lub przesuwa taśmę przez ścieżkę podajnika.

W związku z tym kieszonka składowa przesuwa się w kierunku miejsca odbioru.

Po zakończeniu indeksowania następny element elektroniczny jest ustawiony do pobrania przez maszynę do umieszczania.

Proces ten powtarza się ciągle podczas produkcji:

Polecenie napędu → Obrót koła → Indeksowanie taśmy → Prezentacja komponentów → Odbiór

Ponieważ podczas produkcji mogą wystąpić tysiące cykli indeksowania, ważna jest spójność mechaniczna.

Zębatka nie umieszcza bezpośrednio elementów elektronicznych.przejście taśmy nośnej do środka podajnika, który pośrednio wspiera powtarzalną prezentację części w pozycji odbioru.

Sprawdź:

4022 516 12300

lub w formie kompaktowej:

402251612300

Te formaty odnoszą się do tej samej identyfikacji produktu.

Sprawdź, czy twój urząd należy doRodzina karmiarki ITF2.

Komponenty z innych generacji podkładek mogą wydawać się podobne, ale nie należy ich uznawać za wymienne.

Należy podać, czy podajnik jest:

• 8 mm
• 12 mm
• 16 mm
• 24 mm
• 32 mm
• 44 mm
• 56 mm

W ten sposób dostawcy mogą zweryfikować kompletną konfigurację podajnika.

Zaleca się wyraźne zdjęcie etykiety identyfikacyjnej podajnika.

Może to pomóc w zweryfikowaniu:

• Serii podkładek
• Szerokość podajnika
• Odniesienie do części
• Rewizja
• Konfiguracja

W celu uzyskania dokładności wyższej, należy podać zdjęcia:

• Strona przednia
• Tył
• Profil zęba
• Obszar mocowania wału
• Pozycja zainstalowana

Nie należy wymieniać kołnierza tylko dlatego, że podkładka ma błąd indeksowania.

Najpierw sprawdź cały system nagrywania.

Wyraźne odniesienia4022 516 12300a także402251612300ułatwić dokonywanie zakupów i identyfikację zapasów.

Odpowiednie do przywrócenia mechanizmu indeksowania bez automatycznej wymiany kompletnego zasilacza ITF2.

Przydatne w warsztatach naprawy podsycacza, zespołach konserwacji produkcji SMT i zapasach części zamiennych.

Prawidłowe zaangażowanie koła napędowego pomaga utrzymać kontrolowany postęp taśmy nośnej w kierunku pozycji odbioru.

Kupujący mogą przedłożyć numer części, szerokość podajnika, ilość i zdjęcia do sprawdzenia zgodności przed wysyłką.

Typowe procedury kontroli mogą obejmować:

1. Kontrola wyglądu produktu
2. Sprawdzenie stanu zębów
3. Weryfikacja numeru części
4. W stosownych przypadkach porównanie wymiarów
5. Potwierdzenie ilości
6. Kontrola opakowań ochronnych

W przypadku klientów wymieniających istniejący kołowiec zaleca się przesyłanie zdjęć usuniętego elementu przed potwierdzeniem zamówienia.

Koło kołowe włącza otwory perforacyjne taśmy nośnej i przenosi ruch napędu podajnika do kontrolowanego napędu taśmy.Pozwala to następnej części kieszeni do przesuwania się w kierunku pozycji pickup maszyny do umieszczenia.

- Tak, to prawda.402251612300jest kompaktowym formatem numerycznym, podczas gdy4022 516 12300jest formatem rozmieszczonym, który jest powszechnie stosowany w odniesieniach do części zamiennych do podkładek.

Nie, ten listing jest dlawyłącznie części zamiennej koła kołowegoKompletny zbiornik zawiera silniki, czujniki, sterowniki, przewodniki taśmowe, pokrywki i inne zespoły mechaniczne.

Należy podać numer części, szerokość podkładki ITF2, etykietę identyfikacyjną podkładki, wymaganą ilość oraz najlepiej zdjęcia istniejącego koła kołowego.Te szczegóły umożliwiają dokładniejsze sprawdzenie konfiguracji.

Należy rozważyć wymianę, jeżeli w wyniku kontroli stwierdzono uszkodzenie lub nadmierne zużycie zębów kołnierza, nieprawidłowe obroty, nieprawidłowe zaangażowanie taśmy nośnej,lub niestabilności indeksowej bezpośrednio związanej z mechanizmem koła.

Szukam4022 516 12300 / 402251612300 ITF2 koła kołowelub innych części konserwacyjnych podnośnika?

Proszę podać:

• Numer części
• Model podkładki
• Szerokość podajnika
• Wymagana ilość
• Zdjęcia istniejących części
• Zdjęcie na etykiecie
• Miejsce dostawy
• Pozostałe wymagane części zamienne

Możemy pomóc z identyfikacją części, sprawdzaniem zgodności, potwierdzeniem aktualnego zapasu, kombinowanymi ofertami części do podkładania i międzynarodowymi usystemami wysyłki.

Wysyłaj informacje o karmieniu i wymaganą ilość, aby uzyskać szczegółową ofertę.
