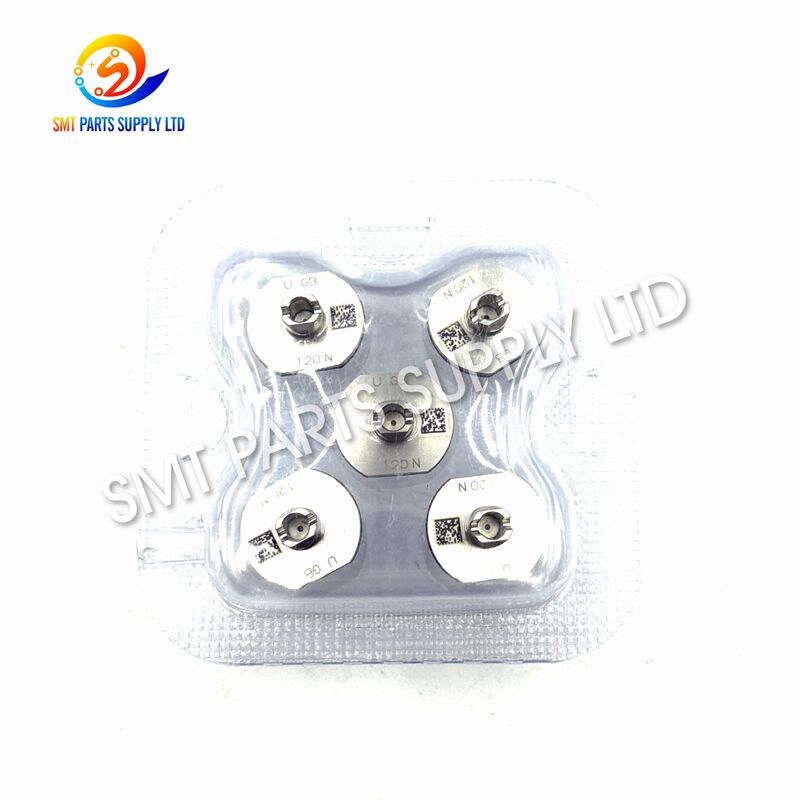

Dysza Panasonic 120N N610099374AA SMT do maszyn CM NPM

Dysza Panasonic 120N N610099374AA SMT do maszyn CM NPM

Dysza Panasonic 120N N610099374AA SMT to precyzyjny element zbierający opracowany do zautomatyzowanego sprzętu do montażu powierzchniowego. Zainstalowana na kompatybilnej głowicy umieszczającej, dysza tworzy kontrolowany interfejs próżniowy pomiędzy maszyną a komponentem elektronicznym. Obsługuje szybki odbiór komponentów, bezpieczny transfer, kontrolę wizyjną, pozycjonowanie i dokładne umieszczanie na płytce drukowanej.

Dysza 120N jest powszechnie kojarzona z kompatybilnymi konfiguracjami maszyn typu pick-and-place CM i NPM. Jego zwarta konstrukcja sprawia, że ​​nadaje się do środowisk produkcyjnych, w których niezbędna jest stabilna obsługa komponentów, dokładne centrowanie dyszy i powtarzalna wydajność podciśnienia.

Podczas szybkiej produkcji SMT nawet niewielkie zużycie dyszy, zanieczyszczenie, odkształcenie lub nieszczelność podciśnienia może zwiększyć błędy pobierania i wady umiejscowienia. Wymiana zużytej dyszy na prawidłowo dopasowaną dyszę 120N pomaga przywrócić stabilną pracę maszyny, jednocześnie redukując niepotrzebne przerwy w linii.

Dysza ta jest odpowiednia dla fabryk montażu elektroniki, firm zajmujących się konserwacją SMT, działów inżynierii produkcji, dystrybutorów części zamiennych i dostawców usług serwisowych maszyn. Zachęcamy klientów do podania modelu maszyny, informacji o głowicy rozmieszczającej, aktualnego kodu dyszy, wymiarów komponentów i zdjęć dysz przed złożeniem zamówienia.

Identyfikacja produktu

Przyczyna: Dlaczego pojawiają się problemy z dyszą SMT

Dysza pobierająca jest jedną z najczęściej działających części mechanicznych maszyny typu pick-and-place. Wielokrotnie przesuwa się w dół, styka się z elementami elektronicznymi lub zbliża się do nich, wytwarza podciśnienie, unosi elementy, przechodzi przez system widzenia maszynowego i umieszcza je na płytce drukowanej.

Ponieważ cykl ten może być powtarzany tysiące razy podczas jednej zmiany produkcyjnej, dysza stopniowo ulega zanieczyszczeniu i zużyciu mechanicznemu.

1. Zanieczyszczenie topnikiem, kurzem i klejem

Materiały produkcyjne mogą uwalniać drobne cząstki, pozostałości topnika, pył z taśmy, resztki opakowań i zanieczyszczenia klejem. Materiały te mogą gromadzić się wokół końcówki dyszy lub wewnątrz kanału podciśnieniowego.

Częściowo zablokowany kanał powietrzny może nadal powodować zasysanie, ale poziom podciśnienia może stać się niestabilny. Często powoduje to sporadyczne problemy z odbiorem, które są trudne do zdiagnozowania.

2. Zużycie mechaniczne na powierzchni przetwornika

Końcówka dyszy może stopniowo zużywać się po długotrwałym kontakcie z elementami lub powierzchniami podajnika. Nierówna powierzchnia odbierająca może zmniejszyć skuteczność uszczelniania i zmienić położenie mocowania komponentu.

Może to spowodować obrót elementu, niestabilne centrowanie lub utratę podczas ruchu z dużą prędkością.

3. Nieprawidłowy wybór dyszy

Zbyt duża dysza może stykać się z sąsiednimi elementami, kieszeniami taśmy lub otaczającymi powierzchniami. Zbyt mała dysza może nie zapewniać wystarczającej efektywnej powierzchni ssania.

Nawet jeśli maszyna może pobrać element, niewłaściwa dysza może zmniejszyć stabilność umieszczania i zwiększyć współczynnik odrzuceń.

4. Wyciek próżni

Wyciek może wystąpić na końcówce dyszy, korpusie dyszy, wewnętrznym kanale powietrza, złączu montażowym lub interfejsie głowicy umieszczającej.

Nieszczelna dysza wymaga, aby maszyna skompensowała wyższe zapotrzebowanie na podciśnienie i może nadal działać nieprawidłowo podczas szybkiego przyspieszania.

5. Deformacja dyszy lub uszkodzenie wskutek uderzenia

Nieprawidłowy montaż, kolizja z podajnikiem, nieprawidłowa wysokość maszyny, przypadkowe upuszczenie lub kontakt z podniesionym elementem mogą spowodować deformację dyszy.

Niewielkie odkształcenie może nie być widoczne podczas szybkiej kontroli, ale może mieć wpływ na centrowanie dyszy i dokładność jej umieszczenia.

6. Złe procedury konserwacji

Używanie nieodpowiednich narzędzi do czyszczenia, ostrych metalowych igieł, nadmiernej siły lub agresywnych środków chemicznych może spowodować uszkodzenie wewnętrznego kanału lub powierzchni podbieracza.

Czyszczenie powinno usunąć zanieczyszczenia bez powiększania, rysowania lub deformowania precyzyjnych elementów dyszy.

Typowe objawy produkcyjne

Rozwiązanie: Jak dysza 120N wspiera stabilną produkcję

Dysza 120N N610099374AA SMT zapewnia kontrolowany interfejs pobierania dla kompatybilnych systemów umieszczania CM i NPM. Prawidłowo wybrany i konserwowany pomaga ustabilizować cały proces obsługi komponentów.

Niezawodny odbiór próżniowy

Wewnętrzna ścieżka podciśnienia przenosi ssanie z głowicy umieszczającej na końcówkę dyszy. Czysta i prawidłowo zamontowana dysza pomaga wytworzyć różnicę ciśnień niezbędną do uniesienia elementu z kieszeni podajnika.

Stabilne ssanie ogranicza przypadkowe awarie pobierania i utratę komponentów podczas ruchu maszyny.

Kontrolowane pozycjonowanie komponentów

Końcówka dyszy pełni rolę fizycznego punktu styku pomiędzy głowicą umieszczającą a elementem. Prawidłowa geometria pomaga utrzymać komponent w pobliżu oczekiwanej pozycji środkowej.

Umożliwia to bardziej spójną kontrolę wzroku i korektę umiejscowienia.

Powtarzalny szybki transfer

Podczas produkcji dysza musi utrzymać element, podczas gdy głowica umieszczająca przyspiesza, obraca się, przechodzi przez kontrolę i zbliża się do miejsca umieszczenia.

Prawidłowo działająca dysza 120N pomaga utrzymać stabilność elementu podczas tych ruchów.

Skrócenie nieplanowanych przestojów

Zużyta dysza może powodować sporadyczne błędy wymagające wielokrotnej interwencji operatora. Terminowa wymiana pomaga skrócić czas rozwiązywania problemów i poprawia dostępność linii.

Utrzymywanie prawidłowo zidentyfikowanych dysz zapasowych w pobliżu linii produkcyjnej pozwala także personelowi konserwacyjnemu na szybką reakcję.

Uproszczone zarządzanie konserwacją

Korzystanie z przejrzystego modelu dyszy i systemu identyfikacji numerów części pomaga zespołom konserwacyjnym organizować części zamienne, ustalać cykle wymiany i unikać mieszania niezgodnych typów dysz.

Model 120N i numer części N610099374AA należy zapisać na wewnętrznej liście części zamiennych klienta.

Główne zalety produktu

Dane techniczne

Ważna uwaga dotycząca specyfikacji

Dokładny zakres komponentów, geometria końcówki dyszy, odpowiednia głowica umieszczająca i konfiguracja maszyny mogą się różnić w zależności od generacji sprzętu i konfiguracji produkcyjnej.

Kupujący nie powinien wybierać dyszy wyłącznie na podstawie wyglądu. Przed złożeniem zamówienia porównaj następujące informacje:

Aplikacja

Dysza 120N stosowana jest w zautomatyzowanych liniach produkcyjnych do montażu powierzchniowego, które wymagają kontrolowanego pobierania i umieszczania elementów elektronicznych.

Elektronika użytkowa

Może obsługiwać linie produkcyjne produkujące tablice kontrolne, elektronikę gospodarstwa domowego, wyświetlacze, urządzenia inteligentne, ładowarki, adaptery i inne zespoły elektroniczne.

Elektronika samochodowa

Samochodowe moduły sterujące, systemy oświetleniowe, płytki czujników, systemy komunikacyjne i zespoły zarządzania energią wymagają stabilnych i identyfikowalnych procesów SMT.

Odpowiednio dobrana dysza przyczynia się do niezawodnego przenoszenia komponentów podczas produkcji wielkoseryjnej.

Przemysłowy sprzęt kontrolny

Sterowniki przemysłowe, moduły automatyki, zasilacze, napędy, przyrządy i urządzenia monitorujące często korzystają z gęsto zaludnionych płytek PCB.

Stabilna wydajność dysz pomaga zachować spójność rozmieszczenia w ramach ciągłych harmonogramów produkcji.

Sprzęt komunikacyjny

Urządzenia sieciowe, moduły bezprzewodowe, karty komunikacyjne, elektronika stacji bazowych i sprzęt do przetwarzania danych mogą wykorzystywać małe i blisko siebie rozmieszczone elementy.

Dokładny wybór dyszy jest ważny dla utrzymania jakości nanoszenia.

Elektronika medyczna

Medyczne urządzenia monitorujące, sprzęt diagnostyczny, przenośne przyrządy elektroniczne i tablice sterujące wymagają starannie zarządzanych procesów produkcyjnych.

Czystość dysz i zapobiegawcza wymiana są szczególnie ważne w kontrolowanych środowiskach produkcyjnych.

Produkty LED i oświetleniowe

Dyszę można stosować w kompatybilnych liniach SMT produkujących sterowniki LED, tablice sterujące oświetleniem, moduły wyświetlaczy i powiązane zespoły elektroniczne.

Produkcja elektroniki kontraktowej

Fabryki EMS często przetwarzają wiele produktów na tej samej linii produkcyjnej. Utrzymywanie pełnego zapasu dysz pomaga zmniejszyć opóźnienia w wymianie i obsługuje różne pakiety komponentów.

Tabela zastosowań

Jak to działa

Dysza 120N działa jako część kompletnego systemu umieszczania maszyny. Jego wydajność zależy od głowicy umieszczającej, systemu próżniowego, stanu podajnika, systemu wizyjnego, kalibracji maszyny, pakietu komponentów i programu produkcyjnego.

Krok 1: Automatyczny wybór dyszy

Program maszyny przypisuje odpowiednią dyszę do typu komponentu. Głowica umieszczająca pobiera dyszę ze stacji dysz lub wykorzystuje dyszę już zainstalowaną na głowicy.

Dysza musi być dobrze dopasowana i prawidłowo dopasowana do interfejsu głowicy.

Krok 2: Przejście do podajnika

Maszyna przesuwa głowicę umieszczającą powyżej zaprogramowanej pozycji podajnika. Podajnik umieszcza komponent w kieszeni z taśmą nośną, tacy, tubie lub innym systemie podawania.

Dokładne ustawienie podajnika ma kluczowe znaczenie dla pomyślnego odbioru.

Krok 3: Opuszczanie dyszy

Dysza opada w kierunku elementu zgodnie z zaprogramowaną wysokością pobierania.

Nieprawidłowa wysokość pobierania może spowodować niewystarczający kontakt, uszkodzenie podzespołów, uderzenie dyszy lub kontakt z kieszenią podajnika.

Krok 4: Aktywacja próżniowa

Głowica umieszczająca wytwarza podciśnienie poprzez wewnętrzny kanał dyszy. Różnica ciśnień utrzymuje element przy końcówce dyszy.

Jakość tego uszczelnienia próżniowego zależy od czystości dyszy, stanu powierzchni zbierającej, powierzchni elementu i rozmiaru dyszy.

Krok 5: Podnoszenie komponentów

Dysza podnosi element z kieszeni podajnika. Maszyna może sprawdzić stan próżni, aby potwierdzić, że komponent został pomyślnie pobrany.

Jeżeli wartość podciśnienia wykracza poza akceptowalny zakres, maszyna może ponowić próbę pobrania lub wygenerować alarm.

Krok 6: Kontrola wzrokowa

Komponent przechodzi przez system rozpoznawania maszyny. Kamera sprawdza swoje położenie, kąt, zarys lub cechy odniesienia.

Układ sterowania oblicza dowolną wymaganą korektę osi X, osi Y lub obrotu.

Krok 7: Szybki transfer

Głowica umieszczająca przesuwa się z pozycji odbioru do miejsca umieszczania płytki drukowanej. Podczas tego ruchu dysza musi bezpiecznie trzymać element pomimo przyspieszania i obrotu.

Niestabilna dysza może spowodować ruch, obrót lub upadek elementu.

Krok 8: Dokładne rozmieszczenie

Dysza opada na zaprogramowaną wysokość odkładania i umieszcza element na paście lutowniczej.

Siła i wysokość umieszczania muszą być odpowiednie dla procesu komponentu i PCB.

Krok 9: Uwolnienie próżni

Maszyna uwalnia podciśnienie lub przykłada kontrolowane nadciśnienie, w zależności od konstrukcji urządzenia. Element oddziela się od dyszy i pozostaje na płytce drukowanej.

Krok 10: Powtórzony cykl produkcyjny

Dysza powraca, aby pobrać następny składnik. Cykl ten trwa z dużą prędkością przez cały program produkcyjny.

Jak stan dyszy wpływa na cykl umieszczania

Jak wybrać odpowiednią dyszę 120N

Dobór dysz powinien opierać się na potwierdzonych informacjach technicznych, a nie samym wyglądzie produktu.

1. Potwierdź model maszyny

Zapisz kompletny model maszyny. Podobne rodziny maszyn mogą wykorzystywać różne głowice rozmieszczające lub standardy dysz.

Typowe odniesienia mogą obejmować CM202, CM212, CM402, CM602 i wybrane urządzenia NPM, ale mimo to należy sprawdzić konkretną konfigurację głowicy.

2. Potwierdź głowicę umieszczającą

Zidentyfikuj typ zainstalowanej głowicy. Jedna maszyna może obsługiwać różne głowice, a każda głowica może wymagać innego interfejsu dyszy.

Ten sam model maszyny nie zawsze gwarantuje takie same wymagania dotyczące dysz.

3. Sprawdź istniejące oznaczenie dyszy

Sprawdź obecną dyszę pod kątem oznaczenia modelu 120N i widocznego numeru części.

Wyraźne zdjęcie istniejącej dyszy to jeden z najskuteczniejszych sposobów ograniczenia błędów przy zamawianiu.

4. Sprawdź numer części

N610099374AA jest powszechnie używany jako podstawowa identyfikacja dyszy 120N.

KXFX03DJA01 może pojawiać się jako numer powiązany lub numer odniesienia w niektórych dokumentach dostaw. Kupujący powinni potwierdzić związek z konfiguracją zainstalowanej maszyny przed złożeniem zamówienia.

5. Dopasuj pakiet komponentów

Powierzchnia chwytająca dyszy musi pasować do korpusu komponentu. Ważne czynniki obejmują:

• Długość i szerokość komponentu
• Wysokość komponentu
• Płaskość powierzchni
• Materiał opakowania
• Pozycja środka ciężkości
• Dostępny obszar odbioru
• Waga
• Kruchość
• Prześwit w pobliżu komponentów

6. Sprawdź prędkość produkcji

Produkcja z dużą prędkością powoduje powstawanie większych sił przyspieszających. Dysza musi zapewniać wystarczającą stabilność trzymania podczas pobierania, obracania, kontroli i przenoszenia.

7. Oceń powierzchnię komponentu

Gładkie, porowate, nierówne, zakrzywione, wgłębione lub teksturowane powierzchnie komponentów mogą wymagać różnych konstrukcji dysz.

Upewnij się, że model 120N jest odpowiedni dla rzeczywistej powierzchni styku.

8. Wybierz wymagany stan dostawy

W zależności od dostępności klienci mogą zamówić różne opcje dostawy. Żądany stan powinien być wyraźnie określony podczas wyceny.

Nigdy nie opisuj kompatybilnej dyszy jako produktu oryginalnego, jeśli źródło dostawy i opakowanie nie zostały zweryfikowane.

9. Zamów ilość próbną

W przypadku nieznanego zastosowania rozpocznij od małego zamówienia próbnego. Przed zakupem dużej ilości należy przetestować dyszę w normalnych warunkach produkcyjnych.

10. Utwórz zapasowe zapasy

Po potwierdzeniu kompatybilności należy utrzymywać odpowiednią ilość dysz zapasowych, stosownie do liczby maszyn, godzin pracy, wielkości produkcji i historii konserwacji.

Lista kontrolna wyboru dyszy

Zalecenia dotyczące instalacji

Przed instalacją

• Zatrzymaj maszynę zgodnie z procedurą bezpieczeństwa urządzenia.
• Potwierdź model dyszy i numer części.
• Sprawdź dyszę pod kątem odkształceń, zanieczyszczeń lub uszkodzeń w transporcie.
• Sprawdź, czy miejsce montażu jest czyste.
• Porównaj nową dyszę ze zdemontowaną dyszą.
• Nie instaluj dyszy, gdy kształt interfejsu jest inny.

Podczas instalacji

• Obsługiwać dyszę czystymi narzędziami.
• Unikaj dotykania powierzchni precyzyjnego odbioru.
• Zamontuj dyszę we właściwej orientacji.
• Nie używaj nadmiernej siły.
• Upewnij się, że dysza jest prawidłowo osadzona.
• W stosownych przypadkach sprawdzić płynność wymiany dyszy.

Po instalacji

• Uruchom procedurę sprawdzania lub kalibracji dysz maszyny.
• Sprawdź wydajność próżni.
• Wykonaj kilka cykli pobierania przy niskiej prędkości.
• Sprawdź wycentrowanie elementu.
• Potwierdź rozpoznanie wzroku.
• Sprawdź wyniki umieszczania przed powrotem do pełnej prędkości produkcyjnej.

Konserwacja i czyszczenie

Właściwa konserwacja wydłuża żywotność dysz i pomaga utrzymać stałą produkcję.

Codzienna kontrola

Sprawdź powierzchnię zbierającą pod kątem zanieczyszczeń, zadrapań, deformacji i przyczepionych cząstek.

Sprawdź, czy dysza nie powoduje nietypowych błędów pobierania podczas produkcji.

Regularne czyszczenie

Używaj zatwierdzonego sprzętu do czyszczenia dysz, filtrowanego powietrza, odpowiednich szczotek lub środków czyszczących zalecanych w procedurze konserwacji.

Unikaj używania ostrych metalowych przedmiotów, które mogą porysować lub powiększyć otwór zasysający.

Kontrola przejścia próżniowego

Czysta strona zewnętrzna nie gwarantuje czystego przejścia wewnętrznego. Jeśli po oczyszczeniu powierzchni wydajność odsysania pozostaje słaba, sprawdź kanał wewnętrzny.

Kontrola wymiarowa

Porównaj mocno używane dysze z potwierdzoną dyszą referencyjną. Wymień jednostki wykazujące widoczne zużycie, odkształcenie lub nierówną wydajność zbierania.

Składowanie

Przechowuj czyste dysze w oznakowanych pudełkach ochronnych. Oddziel różne modele, aby zapobiec nieprawidłowej instalacji.

Unikaj narażania dysz na działanie kurzu, wilgoci, uderzeń lub luźnego przechowywania z metalowymi narzędziami.

Zalecany harmonogram konserwacji

Kontrola jakości

Odpowiednią dyszę SMT należy sprawdzić przed wysyłką i ponownie przed użyciem w produkcji.

Zalecane punkty kontroli

Kontrola odbioru przez kupującego

1. Porównaj ilość opakowania z zamówieniem.
2. Potwierdź oznaczenie modelu 120N.
3. Sprawdź numer części N610099374AA.
4. Sprawdź dyszę przy odpowiednim oświetleniu.
5. Porównaj ją z istniejącą zatwierdzoną próbką.
6. Przeprowadź kontrolowaną próbę maszynową.
7. Zapisz wynik instalacji i działania.

Przewodnik rozwiązywania problemów

Informacje o opakowaniu i zamówieniu

Dyszę należy zapakować tak, aby chronić końcówkę pobierającą i interfejs montażowy podczas transportu.

Zalecane opakowanie

• Indywidualna torba lub pojemnik ochronny
• Wewnętrzna ochrona przed uderzeniami
• Wyraźna identyfikacja produktu
• Etykieta z modelem i ilością
• Karton zewnętrzny przystosowany do transportu międzynarodowego
• Separacja partii w przypadku zamówienia modeli z wieloma dyszami

Informacje wymagane do wyceny

Dlaczego warto zaopatrzyć się w odpowiednią dyszę SMT

Wybór właściwej dyszy to nie tylko decyzja o zakupie części zamiennych. Ma to bezpośredni wpływ na stabilność pobierania, wydajność maszyny, obciążenie operatora, ciągłość produkcji i jakość umieszczania.

Tania, ale nieprawidłowo dopasowana dysza może powodować powtarzające się awarie pobierania, alarmy maszyny, uszkodzenia komponentów lub opóźnienia w produkcji. Koszt tych przerw może być znacznie wyższy niż wartość samej dyszy.

Z tego powodu profesjonalne potwierdzenie zgodności powinno zawierać model dyszy, numer części, model maszyny, głowicę umieszczającą, rozmiar komponentu i istniejące zdjęcia dysz.

Często zadawane pytania

1. Jaka jest główna funkcja dyszy Panasonic 120N N610099374AA?

Dysza 120N tworzy kontrolowane połączenie próżniowe pomiędzy głowicą umieszczającą a elementem elektronicznym. Pobiera komponent z podajnika, przytrzymuje go podczas kontroli wizyjnej i przesyłania, a następnie zwalnia dokładnie w zaprogramowanej pozycji umieszczenia płytki PCB.

2. W jakich maszynach można używać dyszy 120N?

Dysza 120N jest powszechnie stosowana w kompatybilnych rodzinach maszyn CM i NPM, w tym CM202, CM212, CM402, CM602 i wybranych konfiguracjach NPM. Jednakże dokładne umiejscowienie głowicy i interfejsu dyszy należy potwierdzić przed złożeniem zamówienia.

3. Czy N610099374AA i KXFX03DJA01 mają ten sam numer części?

N610099374AA jest powszechnie używany jako główna identyfikacja dyszy 120N. KXFX03DJA01 pojawia się także w niektórych dokumentach dostaw jako powiązane odniesienie. Ponieważ generacje sprzętu i konfiguracje głowic mogą się różnić, klienci powinni dostarczyć zdjęcia i szczegóły maszyny w celu potwierdzenia.

4. Jak mogę sprawdzić, czy ta dysza pasuje do mojej maszyny?

Proszę podać kompletny model maszyny, typ głowicy rozmieszczającej, istniejące oznaczenie dyszy, aktualny numer części, pakiet komponentów, wymaganą ilość i wyraźne zdjęcia dyszy pod różnymi kątami. Dane te umożliwiają dostawcy porównanie interfejsu i aplikacji.

5. Kiedy należy wymienić dyszę SMT?

Wymień dyszę, jeśli czyszczenie nie może przywrócić stabilnego pobierania, gdy powierzchnia głowicy jest zużyta, gdy korpus jest zdeformowany, gdy wykryta zostanie nieszczelność podciśnienia lub gdy w dyszy zostaną przypisane powtarzające się obracanie, upuszczanie elementu, błędy rozpoznawania lub brakujące głowice.

Skontaktuj się z nami

Szukasz niezawodnej dyszy 120N N610099374AA SMT do swojego sprzętu produkcyjnego CM lub NPM?

Prześlij nam model swojej maszyny, informacje o głowicy rozmieszczającej, aktualny kod dyszy, wymiary komponentów, wymaganą ilość i zdjęcia produktów. Nasz zespół sprzedaży pomoże sprawdzić zgłoszenie, potwierdzić najbardziej odpowiedni artykuł i przygotować konkurencyjną ofertę.

Obsługujemy zamówienia próbne, wymagania dotyczące części zamiennych do produkcji, projekty konserwacji i regularne plany zakupów dla światowych producentów elektroniki i firm usługowych SMT.

Skontaktuj się z nami już dziś, aby sprawdzić kompatybilność, dostępność, informacje o czasie realizacji, szczegóły opakowania i ofertę.

Uwaga dotycząca zgodności i znaków towarowych

Nazwa producenta sprzętu i odniesienia do modelu maszyny służą wyłącznie do opisu identyfikacji produktu i zamierzonej kompatybilności. Wszystkie znaki towarowe należą do ich odpowiednich właścicieli. Zgodność należy potwierdzić na podstawie konfiguracji maszyny klienta, zainstalowanej głowicy rozmieszczającej, istniejącej próbki dyszy i wymagań produkcyjnych.
