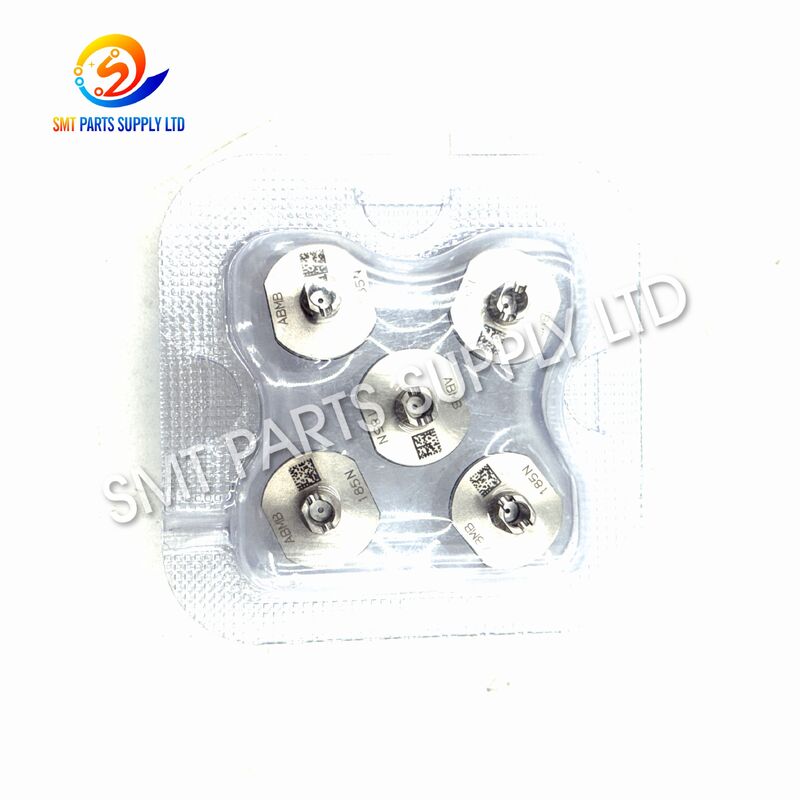

Precyzyjna dysza SMT Panasonic 185N N610119411AA do CM/NPM

Panasonic 185N Precision SMT Nozzle N610119411AA dla CM/NPM

Precyzyjna dysza SMT Panasonic 185N, oznaczona numerem części podstawowej N610119411AA, jest dyszą do obsługi komponentów opracowaną dla kompatybilnych konfiguracji maszyn CM, DT i NPM.Jest powszechnie stosowany do odpowiednich ośmiu dysze głowicy, gdzie dokładny odbiór próżni, wymagane jest kontrolowane przenoszenie komponentów i powtarzalne umieszczanie PCB.

Jako bezpośredni punkt kontaktu pomiędzy maszyną do umieszczania i komponentem elektronicznym, stan dyszy może znacząco wpływać na szybkość odbioru, centryzację części,dokładność rozpoznawania i ciągłość produkcji;Zaniżone, zanieczyszczone lub nieprawidłowo wybrane dysze mogą powodować błędy odbioru, upuszczenie elementów i odchylenia od umieszczenia.

Dźwignia 185N nadaje się do konserwacji zapobiegawczej, wymiany awaryjnej, serwisowania głowicy i przygotowywania zapasów części zamiennych.pełny numer części, model maszyny, konfiguracja głowicy i wygląd istniejącej dyszy.

Identyfikacja produktu

Przyczyna: Dlaczego dysze SMT wymagają kontroli lub wymiany

Dźwignia SMT działa wielokrotnie w warunkach produkcji dużych prędkości.Przenosi go przez system widzenia i umieszcza na PCB.

Z biegiem czasu zanieczyszczenie produkcyjne, zużycie mechaniczne lub przypadkowy kontakt mogą mieć wpływ na działanie dyszy.

1- Zbierz twarz.

W trakcie swojego użytkowania twarz odbiornika dyszy kontaktuje się z tysiącami lub milionami elementów elektronicznych.

Znużona twarz może powodować:

• Zmniejszona wydajność uszczelniania
• Nieregularne utrzymywanie próżni
• Niestabilne położenie części
• Obrót części podczas przenoszenia
• Wyższe wskaźniki błędów odbioru
• Zwiększona częstotliwość korekty maszyny

Jeżeli powierzchnia kontaktowa jest zadrapaona, rozdrobniona lub nierówna, często skuteczniejsza jest wymiana niż wielokrotne regulacje maszynowe.

2Kontaminacja próżniowa

Pył z taśmy nośnej, cząstki PCB, pozostałości kleju i inne zanieczyszczenia mogą wchodzić do wewnętrznego przejścia próżniowego.

Częściowa blokada może powodować:

Czyszczenie może przywrócić prawidłowe funkcjonowanie, gdy zanieczyszczenie jest niewielkie.

3. Zgięcie dyszy lub uszkodzenie w wyniku uderzenia

Dźwignia może zostać uszkodzona:

• Nieprawidłowa wysokość podajnika
• Zderzenie części
• Nieprawidłowa instalacja ręczna
• Kontakt z niewłaściwie umieszczonym PCB
• Uderzenie głowy.
• Nieprawidłowa operacja wymiany dyszy
• Przechowywanie bez zabezpieczenia
• Wpływ na transport

Nawet niewielka deformacja może zmienić linię środkową dyszy i wpłynąć na dokładność odbioru lub umieszczenia.

4Niewłaściwy model dyszy

Różne modele dyszek mogą wyglądać wizualnie podobnie, ale zawierają różne:

• Konstrukcje montażowe
• Ogólne długości
• Kształty twarzy pickupa
• Otwory próżniowe
• Obszary kontaktu
• Interfejsy głowy
• Zakresy obsługi części

Wybór dyszy wyłącznie na podstawie zdjęcia może stwarzać ryzyko zgodności.

5Nieprawidłowa instalacja

Nieprawidłowo zainstalowana dysza może nie siedzieć koncentrycznie w uchwytniku dyszy.

Możliwe objawy związane z instalacją obejmują:

• Alarm na zmianę dyszy
• Nadmierne odpływy z dyszy
• Niestabilna rotacja
• Nieprawidłowa wysokość odbioru
• Zmiana pozycji składowej
• Brak rozpoznania dyszy
• Powtarzające się przerwy w produkcji

6Niezgodność części i dyszy

Powierzchnia odbioru musi dotykać odpowiedniego obszaru ciała części składowej.krawędzie lub nierówne powierzchnie.

W przypadku zastosowań nowych elementów dysze należy wybrać zgodnie z:

Wspólne objawy produkcji

Rozwiązanie: Jak dysza 185N wspiera stabilną produkcję

Dźwignia 185N zapewnia kontrolowane próżniowe i mechaniczne interfejs między głowicą umieszczania i elementem elektronicznym.może pomóc poprawić spójność obsługi części.

Stabilny odbiór próżniowy

Wewnętrzny przejście próżniowe przenosi ciśnienie ujemne z głowicy do powierzchni odbioru dyszy.

Kontaktowanie kontrolowanego elementu

Zdefiniowany obszar odbioru pomaga utrzymać komponent w kontrolowanej pozycji podczas ruchu.

Powtarzalne wyrównanie pozycji

Odcinek montażowy pozycjonuje dyszę w stosunku do osi głowicy.

Zmniejszenie nieplanowanych przerw

Wymiana zużytej lub uszkodzonej dyszy może być skuteczniejsza niż wielokrotna zmiana współrzędnych odbioru, progów próżni lub parametrów widzenia w celu zrekompensowania zużycia mechanicznego.

Odpowiednie do konserwacji

Fabryki mogą załączyć dysze 185N do zestawów konserwacji zapobiegawczej lub zapasów części zamiennych w nagłych wypadkach.

Wsparcie dla potwierdzenia zgodności

Kupujący mogą przed złożeniem zamówienia podać następujące informacje:

• Model maszyny
• Model głowicy rozmieszczenia
• Istniejący model dyszy
• Numer części
• Wymagana ilość
• Zestaw składników
• Zdjęcia dyszy
• Wymagana data dostawy

Informacje te umożliwiają dokładniejszą kontrolę oferowanego produktu przed wysyłką.

Korzyści z rozwiązania

Specyfikacje

Uwaga techniczna potwierdzająca

Dokładne wymiary końcówki dyszy, wymiary otwierania próżniowego i odpowiedni zakres części powinny być potwierdzone na podstawie istniejącej dyszy, zatwierdzonego rysunku, instrukcji obsługi urządzenia lub zapisu części zamiennych maszyny..

Wartości techniczne nie powinny być przyjmowane wyłącznie na podstawie nazwy modelu lub wyglądu produktu.

Porównanie modeli z tej samej serii

Wskazówki w zakresie porównania wzorów

Inny model dyszy nie powinien być stosowany jako zamiennik tylko dlatego, że może być fizycznie wprowadzony do głowicy.

Należy porównać następujące szczegóły:

Zastosowanie

Produkcja elektroniki użytkowej

Dźwignia 185N może być stosowana w kompatybilnych liniach SMT produkujących elektroniczne deski sterujące, urządzenia inteligentne, urządzenia gospodarstwa domowego, produkty cyfrowe i inną elektronikę użytkową.

Elektronika samochodowa

Wytwarzanie PCB w motoryzacji wymaga stabilnej kontroli procesu i powtarzalnego umieszczania komponentów.

Produkty kontroli przemysłowej

Przemysłowe sterowniki, czujniki, deski sterujące mocą i moduły automatyki często wymagają długich cykli produkcji.

Sprzęt komunikacyjny

Routery, moduły sieciowe, płyty komunikacyjne i pokrewne produkty mogą wymagać wysokiej prędkości umieszczania komponentów.

Elektronika LED i oświetlenia

Płyty sterujące oświetleniem i produkty związane z diodami LED wykorzystują różne pakiety komponentów. Dźwignia powinna być zawsze wybierana zgodnie z rzeczywistą konfiguracją ciała i maszyny.

Elektronika medyczna

Produkcja wyrobów medycznych z PCB często wykorzystuje kontrolowane procedury konserwacji.

Produkcja kontraktowa EMS

Dostawcy usług produkcyjnych elektroniki przetwarzają różne projekty PCB i pakiety komponentów.

Utrzymanie i modernizacja sprzętu

Dysk 185N nadaje się do:

• Utrzymanie głowicy rozmieszczenia
• Odnawianie używanych maszyn
• Zmiana awaryjna
• Odzyskanie produkcji
• Inwentaryzacja części zamiennych
• Przygotowanie zestawu konserwacyjnego
• Projekty serwisowania maszyn
• Przygotowanie zapasów dla dystrybutora

Tabela scenariuszy zastosowań

Jak to działa

Krok 1: Przypisanie dyszy

Program umieszczania wyznacza dyszę zgodnie z opakowaniem części i wymaganiami produkcyjnymi. Wybrany dysz musi być zainstalowany w prawidłowej pozycji głowy lub stacji dyszy.

Krok 2: Ruch głowy w kierunku podajnika

Głowa ustawienia przesuwa dyszę nad zaprogramowaną kieszeń części.

Krok 3: Wylądowanie dyszy

Wysokość programu decyduje o tym, w jaki sposób powierzchnia odbioru dotyka element.

Krok 4: Aktywacja próżniowa

Ciśnienie ujemne przepływa przez głowicę i wewnętrzny przejście dyszy.

Krok 5: Podnoszenie części

W trakcie akceleracji pionowej wymagane jest stabilne ssanie.

Krok 6: Rozpoznanie widzenia

Kamera maszyny sprawdza położenie, kąt i orientację części, a system sterowania oblicza wartości korekty przed umieszczeniem.

Krok 7: Przeniesienie komponentów

Dźwignia przenosi komponent w kierunku PCB.

Krok 8: Umieszczenie PCB

Głowa rozmieszczenia obniża element do zaprogramowanego miejsca lutowania.

Krok 9: Uwolnienie próżni

Wypuszcza się próżnię lub zmienia ją, tak aby element pozostał na płytce PCB, podczas gdy dysza się cofa.

Krok 10: Powtarzający się cykl produkcji

Dźwignia powraca do podajnika i powtarza proces dla następnego elementu.

Proces kontroli dyszy

Zalecenia dotyczące utrzymania

Codzienne sprawdzanie wizualne

Często używane dysze należy sprawdzić pod kątem widocznego zanieczyszczenia, uszkodzeń spowodowanych uderzeniem i nieprawidłowej wydajności odbioru.

Regularne czyszczenie

Należy stosować metodę czyszczenia odpowiednią dla precyzyjnych dysz SMT. Metoda czyszczenia nie powinna drapać powierzchni odbioru ani powiększać otworu próżni.

Unikaj nieodpowiednich narzędzi metalowych

Nie wpychaj do przejścia próżniowego nadmiernie dużych igieł, stalowych drutów ani ostrych przedmiotów, ponieważ mogą one trwale uszkodzić otwór wewnętrzny.

Użyj zabezpieczającego magazynu

Należy przechowywać każdą dyszę oddzielnie w czystym pojemniku lub opakowaniu ochronnym.

Zarejestruj informacje o wymianie

Praktyczna dokumentacja utrzymania może obejmować:

• Numer maszyny
• Pozycja głowy
• Model dyszy
• Numer części
• Data instalacji
• Data zastąpienia
• Objawy produkcji
• Wynik kontroli
• Nazwa technika

Sprawdź powiązane systemy

Jeżeli problemy z odbiórem utrzymują się po wymianie dyszy, należy sprawdzić cały system obsługi części.

Jak wybrać

1Potwierdź model dyszy.

Sprawdź, czy wymagany model jest dokładnie 185N. Model może być wyświetlany na bieżącej dysze, w dokumentacji konserwacyjnej lub na liście części zamiennych maszyny.

2/ Potwierdź numer części podstawowej.

Podstawowy numer odniesienia to N610119411AA. Jeśli na istniejącym produkcie znajduje się inny numer, należy podać wszystkie dostępne kody do porównania.

3Potwierdź model maszyny.

Należy podać pełny model maszyny, a nie tylko markę maszyny.

Przydatne informacje obejmują:

• CM402
• CM602
• Konfiguracja DT
• Model maszyny NPM
• Rok produkcji maszyny
• Rodzaj zamontowanej głowicy

4/ Potwierdź szefa /

Platforma maszynowa może mieć różną konfigurację głowicy, a taka sama seria maszyny nie zawsze gwarantuje, że każdy model dyszy jest odpowiedni.

5. Podaj zdjęcia produktu

Zalecane są między innymi:

• Całe ciało dyszy
• Oznakowanie wzoru
• Etykieta z numerem części
• Twarz pickupa
• Końcówka montażowa
• Profil boczny
• Istniejący uchwyt dyszy

6. Potwierdź pakiet komponentów.

Jeżeli dysza jest wymagana do zastosowania nowego elementu, należy podać:

• Długość części
• Szerokość części
• Wysokość części
• Waga składnika
• Kształt powierzchni górnej
• Struktura terminalu
• Rodzaj opakowania

7. Potwierdź wymagany stan dostaw

W celu uzyskania oferty, należy określić, w jakiej wersji oferowana jest oferta.

8Potwierdź ilość i wymagania dostawy.

Podawanie ilości i wymaganej daty dostawy pomaga określić przydział zapasów i sposoby wysyłki.

Lista kontrolna potwierdzenia kupującego

Zamówienie i pakowanie

Informacje wymagane do cytowania

Proces pakowania ochronnego

1. Model i ilość produktu są sprawdzane.
2. Sprawdzany jest wygląd dyszy.
3. Twarz pickupa jest zabezpieczona przed kontaktem.
4. Każda dysza jest pakowana osobno.
5. Informacje identyfikacyjne dodawane są w razie potrzeby.
6. W środku pudełka znajduje się kilka części.
7. Wnętrze pudełka umieszcza się w wzmocnionym kartonie eksportowym.
8. Ostateczna ilość i informacje o wysyłce zostały potwierdzone.

Dostępne metody dostawy

• Międzynarodowy ekspres
• Przewozy towarowe
• Konsolidowana przesyłka części zamiennych
• Usługa przewozu towarowego wyznaczona przez kupującego
• Inne uzgodnione metody transportu

Dostarczanie zależy od ilości, stanu zapasów, miejsca przeznaczenia i wymagań kupującego.

Częste pytania

P1: Jaki jest główny numer części dla dyszy 185N SMT?

Główny numer części związany z dyszą 185N to N610119411AA. N610070338AA i N610070338AB mogą być również oznaczone jako numery referencyjne.W ostatecznym potwierdzeniu należy wykorzystać istniejące informacje dotyczące dyszy i maszyny.

P2: Które maszyny mogą używać dyszy 185N?

185N jest zazwyczaj stosowany w kompatybilnych konfiguracjach maszyn do umieszczania CM, DT i NPM przy użyciu odpowiedniej głowicy ośmiodźbkowej.Dokładny model maszyny i typ głowicy należy sprawdzić przed zamówieniem.

P3: Czy inny model dyszy może zastąpić 185N?

Nie należy wymieniać innej dyszy tylko dlatego, że ma podobny wygląd.struktury otwierania i mocowania pod próżnią mogą mieć wpływ na wydajność odbioru i umieszczenia.

P4: Jakie informacje są potrzebne do kontroli zgodności?

Proszę podać model dyszy, pełny numer części, model maszyny, rodzaj głowicy rozmieszczającej, wymaganą ilość oraz wyraźne zdjęcia istniejącej dyszy.Informacje o komponentach są również przydatne w nowych zastosowaniach.

P5: Co należy sprawdzić, jeśli błędy odbioru pozostają po wymianie?

Sprawdź ciśnienie próżni, rurę powietrzną, uchwyt dyszy, położenie podajnika, wysokość zbiornika, dane komponentów i ustawienia widzenia.Nie tylko dysze..

Skontaktuj się z nami

Wyślij zapytanie doWyrzutnie N610119411AAz wymaganą ilością, modelem maszyny, typem głowicy i miejscem dostawy.

W celu szybszego sprawdzenia zgodności proszę dodać wyraźne zdjęcia pokazujące:

• Oznakowanie modelu dyszy
• Całkowite ciało dyszy
• Twarz pickupa
• Końcówka montażowa
• Istniejąca etykieta z numerem części

Z zadowoleniem przyjmujemy zapytania od fabryk SMT, dostawców usług produkcyjnych elektroniki, firm obsługujących maszyny, dealerów sprzętu, centrów naprawy i dystrybutorów części zamiennych.

Skontaktuj się z nami:

• Potwierdzenie bieżących zapasów
• Potwierdzenie wersji produktu
• Ocenę zamówienia próbki
• Ceny zakupów hurtowych
• Kontrola zgodności
• Informacje o opakowaniu ochronnym
• Umowy o międzynarodowej żeglugi morskiej
• Konsolidowane zamówienia części zamiennych SMT

Nasz zespół handlowy przejrzy informacje o produkcie i przygotuje odpowiednią ofertę zgodnie z wymaganą ilością i harmonogramem dostawy.

Znak towarowy i oświadczenie o zgodności

Nazwa marki, model maszyny i numery części w niniejszym opisie są używane wyłącznie w celu określenia zgodności produktu i zastosowania.

Kompatybilność może się różnić w zależności od wersji maszyny, roku produkcji, konfiguracji głowicy, uchwytu dyszy, konfiguracji oprogramowania i zastosowania części.Kupujący powinni potwierdzić wszystkie istotne informacje techniczne przed zamówieniem i instalacją.
