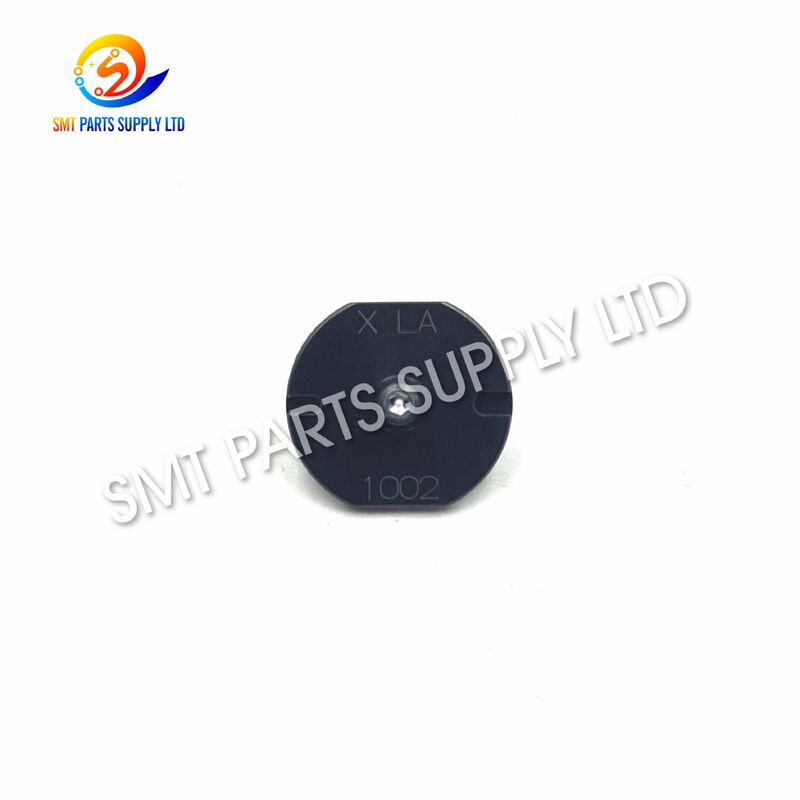

Dysza Panasonic 1002 Precision SMT CM DT NPM KXFX037TA00

Precyzyjna dysza SMT Panasonic 1002 KXFX037TA00 to element odbierający próżnię przeznaczony do wybranych konfiguracji maszyn do montażu powierzchniowego CM, DT i NPM. Zainstalowana na głowicy umieszczającej dysza pobiera komponenty elektroniczne z podajników taśm, tacek, rurek lub innych systemów zasilania i przenosi je do zaprogramowanych pozycji montażowych na płytce drukowanej.

Dyszę 1002 można zwykle rozpoznać po numerze części KXFX037TA00. KXFW1ATAA00 i KXFX03DVA00 są również używane jako numery referencyjne na rynku części zamiennych SMT. Listy kompatybilności zwykle kojarzą dyszę z platformami CM i DT, podczas gdy niektóre odniesienia do dostaw obejmują również wybrane konfiguracje NPM. Dlatego przed zakupem należy sprawdzić głowicę umieszczającą, istniejący numer dyszy i konfigurację maszyny. mała, ale kluczowa część linii produkcyjnej SMT. Stan wymiarowy, kanał podciśnieniowy, interfejs montażowy i powierzchnia chwytająca mogą bezpośrednio wpływać na stabilność pobierania komponentów, dokładność rozpoznawania, powtarzalność umieszczania, prędkość produkcji i wykorzystanie maszyny.

Dysza Panasonic 1002 jest odpowiednia dla producentów elektroniki, fabryk EMS, zespołów konserwacyjnych SMT, firm serwisujących maszyny, dystrybutorów części zamiennych i zakładów produkcyjnych wymagających niezawodnej dyszy do konserwacji zapobiegawczej lub wymiany awaryjnej.

Identyfikacja produktu

Przyczyna: dlaczego występują problemy z odbiorem i umiejscowieniem

Błędy odbioru SMT nie zawsze są spowodowane przez samą maszynę umieszczającą. Wiele problemów produkcyjnych wiąże się ze zużyciem dysz, zanieczyszczeniem, nieprawidłowym wyborem modelu, umiejscowieniem podajnika, pakowaniem komponentów, wyciekiem próżni lub nieodpowiednimi ustawieniami procesu.

Zrozumienie rzeczywistej przyczyny pomaga inżynierom zajmującym się konserwacją uniknąć niepotrzebnej wymiany części maszyny i skrócić przestoje w produkcji.

1. Zużycie końcówki dyszy

Podczas pracy ciągłej dysza wielokrotnie styka się z elementami elektronicznymi. Długotrwałe użytkowanie może stopniowo zmieniać powierzchnię zbierającą, zmniejszając efektywną powierzchnię uszczelniającą pomiędzy dyszą a elementem.

Zużyta powierzchnia podbieracza może powodować:

• Słaba siła utrzymywania próżni.
• Ruch komponentów podczas przenoszenia.
• Zwiększona częstotliwość ponawiania prób odbioru.
• Niestabilność rozpoznawania.
• Upuszczenie komponentu.
• Przesunięcie miejsca docelowego.

2. Zablokowany kanał próżniowy

Kurz, fragmenty opakowania, pozostałości kleju, cząstki pasty lutowniczej i inne zanieczyszczenia produkcyjne mogą przedostać się do wewnętrznego kanału próżniowego.

Nawet częściowa blokada może zmniejszyć przepływ powietrza i spowodować niestabilną wydajność odbioru. Maszyna może nadal działać, ale niezawodność podbieracza może stopniowo spadać.

3. Wygięty lub uszkodzony korpus dyszy

Dysza może ulec uszkodzeniu z następujących powodów:

• Przypadkowe uderzenie.
• Nieprawidłowa obsługa ręczna.
• Niewłaściwe przechowywanie.
• Zderzenie głowicy-miejsca docelowego.
• Nieprawidłowa operacja zmiany dyszy.
• Montaż nieodpowiedniego modelu dyszy.

Niewielkie odkształcenie może spowodować, że element będzie ustawiony niecentrycznie, co będzie miało wpływ na rozpoznawanie kamery i dokładność umieszczenia.

4. Nieprawidłowy wybór dyszy

Dysza musi pasować do rozmiaru elementu, masy, kształtu powierzchni, obszaru pobierania i konfiguracji głowicy maszyny.

Zbyt mała dysza może nie zapewniać wystarczającego ssania. Zbyt duża dysza może kolidować z przewodami komponentów, krawędziami opakowań, kieszeniami podajnika lub pobliskimi komponentami.

5. Nieprawidłowa instalacja

Jeśli dysza nie jest całkowicie zamontowana na głowicy umieszczającej, pozycja montażowa może stać się niestabilna.

Możliwe wyniki obejmują:

• Wyciek próżni.
• Obrót dyszy.
• Nieprawidłowe wibracje maszyny.
• Alarm wymiany dyszy.
• Błąd rozpoznania komponentu.
• Zmiana wysokości odbioru.

6. Zanieczyszczony interfejs montażowy

Kurz lub osad pomiędzy dyszą a uchwytem dyszy może uniemożliwić prawidłową instalację. Dysza może wyglądać na zainstalowaną, choć pozostaje lekko przechylona lub luźno osadzona.

7. Nieprawidłowe współrzędne odbioru

Prawidłowo działająca dysza może nadal powodować błędy pobierania, gdy współrzędne podajnika, wysokość pobierania, dane komponentów lub pozycje tac są nieprawidłowe.

8. Niestabilne opakowanie komponentów

Uszkodzona taśma nośna, zdeformowane kieszenie, nadmierne naprężenie taśmy przykrywającej, obracanie się elementów wewnątrz kieszeni lub nieregularne położenie tacy mogą uniemożliwić wyśrodkowane pobieranie.

Typowe problemy produkcyjne

Rozwiązanie: Jak dysza Panasonic 1002 wspiera produkcję

Dysza Panasonic 1002 KXFX037TA00 stanowi praktyczne rozwiązanie, gdy istniejąca dysza jest zużyta, zanieczyszczona, uszkodzona, brakuje jej lub nie nadaje się już do stabilnej produkcji.

Stabilny odbiór próżni

Dysza przenosi podciśnienie z głowicy umieszczającej na powierzchnię pobierania komponentu. Prawidłowo wybrany i zainstalowany pomaga utrzymać stabilną siłę trzymania komponentu przez cały cykl ruchu.

Dokładne pozycjonowanie komponentów

Prawidłowo wykonana dysza umożliwia zbieranie centralnie. Stabilne pozycjonowanie komponentów pozwala systemowi wizyjnemu obliczyć dokładne poprawki w osi X, Y i rotacji przed umieszczeniem.

Powtarzalna wydajność rozmieszczania

Spójne wymiary montażowe i geometria podbieracza pomagają maszynie powtórzyć tysiące cykli pobierania i umieszczania z mniejszą liczbą przerw.

Skrócenie nieplanowanych przestojów

Utrzymywanie dysz zamiennych w magazynie serwisowym umożliwia zespołom produkcyjnym szybką wymianę uszkodzonych jednostek. Może to zmniejszyć opóźnienia spowodowane zakupami awaryjnymi i dostawą międzynarodową.

Większa efektywność konserwacji

Dyszę można sprawdzać, czyścić, wymieniać i przechowywać oddzielnie. Zespoły konserwacyjne mogą zarządzać stanem dysz bez wymiany większych i droższych zespołów głowicy umieszczającej.

Elastyczne zakupy

Dyszę 1002 można zamówić pojedynczo lub w połączeniu z dodatkowymi modelami dysz, filtrami, uchwytami, częściami podajnika, paskami, czujnikami, zaworami, silnikami i innymi komponentami zamiennymi SMT.

Zalety produktu

Dane techniczne

Uwaga dotycząca zgodności

Same nazwy maszyn nie zawsze są wystarczające do potwierdzenia kompatybilności dysz. Maszyny z tej samej serii mogą wykorzystywać różne głowice umieszczające, uchwyty dysz, opcje oprogramowania i wersje sprzętu.

Przed złożeniem zamówienia klienci powinni podać jak najwięcej następujących informacji:

Uwaga dotycząca identyfikacji 1002 i 1002N

Oznaczenia dysz 1002 i 1002N nie powinny być automatycznie traktowane jako produkty identyczne.

Standardowa dysza 1002 jest powszechnie wymieniona jako KXFX037TA00. Dysza 1002N może mieć inny numer części i konstrukcję dyszy. W jednym z referencji dysz przemysłowych 1002N jest wymieniony jako N610098970AA, natomiast KXFX037TA00 jest wymieniony jako standardowa dysza 1002. wolałbym sprawdzić cały kod dyszy, zamiast zamawiać tylko według numeru „1002”.

Powiązane porównanie modeli dysz

Dysza 1002 należy do powszechnie przywoływanej rodziny dysz numerycznych. Powiązane modele mogą mieć różne struktury przyssawkowe, obszary ssania i zakresy zastosowań.

Tabela służy wyłącznie do porównania modeli. Nie zastępuje weryfikacji głowicy maszyny i podzespołów.

Aplikacja

Linie montażowe PCB

Dyszę stosuje się w zautomatyzowanych procesach montażu płytek PCB, gdzie elementy elektroniczne muszą być pobierane z urządzeń zasilających i dokładnie umieszczane na podkładkach pasty lutowniczej.

Produkcja elektroniki użytkowej

Odpowiednie platformy rozmieszczające mogą wykorzystywać dyszę w produkcji:

• Produkty inteligentnego domu.
• Tablice sterowania mocą.
• Elektronika domowa.
• Moduły wystawowe.
• Sprzęt audio.
• Urządzenia komunikacyjne.
• Akcesoria elektroniczne.

Elektronika samochodowa

Dysza może obsługiwać kompatybilne linie produkcyjne SMT:

• Moduły sterujące pojazdem.
• Tablice czujników.
• Elektronika sterująca oświetleniem.
• Zespoły klastrów przyrządów.
• Moduły komunikacyjne.
• Tablice zarządzania energią.

Elektronika Przemysłowa

Produkty do sterowania przemysłowego wymagają stabilnego i powtarzalnego rozmieszczenia komponentów. Typowe zastosowania obejmują sterowniki, zasilacze, systemy napędowe, urządzenia monitorujące, moduły komunikacyjne i sprzęt automatyki.

Produkty telekomunikacyjne

Zgodne maszyny mogą wykorzystywać dyszę do produkcji płytek PCB obejmujących sprzęt sieciowy, moduły komunikacyjne, routery, urządzenia do przetwarzania sygnału i powiązane zespoły elektroniczne.

Produkty LED i oświetleniowe

Dysza może wspierać odpowiednie procesy rozmieszczania komponentów dla płytek sterowników LED, kontrolerów oświetlenia, inteligentnych produktów oświetleniowych i elektroniki wyświetlaczy.

Produkcja kontraktowa EMS

Fabryki EMS często przetwarzają wiele produktów PCB i pakietów komponentów. Utrzymywanie pełnego zapasu dysz pomaga poprawić elastyczność zmian i ciągłość produkcji.

Konserwacja sprzętu SMT

Dostawcy usług serwisowych maszyn, dystrybutorzy sprzętu i fabryczne zespoły konserwacyjne mogą przechowywać dyszę 1002 w magazynie części zamiennych w celu konserwacji zapobiegawczej i wymiany awaryjnej.

Tabela scenariuszy zastosowań

Jak to działa

Krok 1: Wybór dyszy

Program rozmieszczania wybiera dyszę zgodnie z pakietem komponentów, wymiarami, wagą, powierzchnią pobierania i konfiguracją maszyny.

Krok 2: Instalacja dyszy

Dyszę instaluje się ręcznie lub poprzez automatyczny system wymiany dysz w maszynie. Złącze montażowe musi być czyste i całkowicie zamocowane.

Krok 3: Przejście do pozycji podnoszenia

Głowica umieszczająca przesuwa się nad zaprogramowaną pozycję podajnika, tacy, tuby lub pozycji podawania komponentów.

Krok 4: Kontrolowane zejście

Dysza opada na zaprogramowaną wysokość zbierania. Prawidłowa wysokość pomaga dyszy stykać się z elementem bez nadmiernego nacisku.

Krok 5: Aktywacja próżniowa

Maszyna aktywuje podciśnienie poprzez wewnętrzny kanał dyszy. Element jest dociskany do powierzchni pobierania dyszy.

Krok 6: Potwierdzenie odbioru

Urządzenie może sprawdzać wartości podciśnienia, obecność komponentów, dane obrazu lub inne sygnały procesowe, aby potwierdzić pomyślne pobranie.

Krok 7: Rozpoznanie wizji

Komponent przechodzi przez system wizyjny maszyny. System mierzy odchylenie położenia i obrotu.

Krok 8: Korekta pozycji

Maszyna umieszczająca oblicza wartości korekcji i dostosowuje położenie elementu przed montażem.

Krok 9: Umieszczenie PCB

Głowica przesuwa się do zaprogramowanej współrzędnej PCB. Dysza opuszcza element na wymaganą wysokość umieszczenia i uwalnia podciśnienie.

Krok 10: Powtórzenie cyklu

Dysza kontynuuje wykonywanie operacji pobierania i umieszczania zgodnie z programem produkcyjnym.

Jak stan dyszy wpływa na produkcję

Jak wybrać odpowiednią dyszę

1. Sprawdź pełny numer części

Zalecany numer referencyjny do zamówienia to KXFX037TA00. Klienci powinni również porównać KXFW1ATAA00 i KXFX03DVA00, gdy te numery pojawiają się na istniejących dokumentacjach lub opakowaniach.

2. Potwierdź model maszyny

Podaj pełny model maszyny, a nie tylko podając „maszyna CM”, „maszyna DT” lub „maszyna NPM”.

3. Potwierdź głowicę umieszczającą

Głowica umieszczająca jest jednym z najważniejszych czynników kompatybilności. Maszyny z tej samej rodziny mogą wykorzystywać różne typy głowic.

4. Sprawdź istniejącą dyszę

Sprawdź oznaczenie modelu, konstrukcję montażową, kształt końcówki, długość korpusu i konstrukcję interfejsu aktualnie zainstalowanej dyszy.

5. Dostarcz wyraźne zdjęcia

Fotografie powinny przedstawiać:

• Kompletny wygląd dyszy.
• Końcówka dyszy.
• Sekcja montażowa.
• Profil boczny.
• Oznaczenia drukowane lub grawerowane.
• Interfejs głowicy rozmieszczającej.

6. Sprawdź pakiet komponentów

Podaj nazwę pakietu komponentów i wymiary, w tym długość, szerokość i wysokość.

7. Oceń powierzchnię odbioru

Wybrana dysza powinna stykać się ze stabilną i odpowiednio płaską powierzchnią. Powierzchnia odbioru nie powinna kolidować z przewodami, złączami, etykietami, wnękami ani nieregularnymi sekcjami opakowania.

8. Weź pod uwagę wagę komponentu

Cięższe komponenty wymagają wystarczającej powierzchni ssania i stabilnej wydajności próżniowej.

9. Sprawdź prędkość maszyny

Umieszczenie przy dużej prędkości powoduje powstawanie sił przyspieszających i zwalniających. Dysza musi bezpiecznie trzymać element podczas całego ruchu.

10. Test przed masową produkcją

Po instalacji wykonaj test produkcyjny i monitoruj:

• Wskaźnik powodzenia odbioru.
• Odczyty próżniowe.
• Wyniki uznania.
• Obrót komponentu.
• Dokładność umieszczenia.
• Alarmy maszynowe.
• Stan powierzchni komponentu.

Lista kontrolna wyboru dyszy

Zalecenia dotyczące instalacji

1. Zatrzymaj urządzenie zgodnie z procedurą konserwacji maszyny.
2. Podczas obsługi dyszy należy używać czystych rękawic lub zatwierdzonych narzędzi.
3. Przed instalacją sprawdź uchwyt dyszy i interfejs montażowy.
4. Usunąć kurz, fragmenty, olej i pozostałości produkcyjne.
5. Upewnij się, że model dyszy pasuje do głowicy umieszczającej.
6. Zamontuj dyszę we właściwej pozycji i kierunku.
7. Nie wciskaj na siłę niezgodnej dyszy w uchwyt.
8. W razie potrzeby przeprowadź kontrolę dyszy lub procedury kalibracji.
9. Przed ponownym uruchomieniem pełnej produkcji wykonaj test przy niskiej prędkości.
10. Monitoruj wartości podciśnienia, wyniki rozpoznawania i wydajność pobierania.

Czyszczenie i konserwacja

Zalecane praktyki czyszczenia

• Regularnie sprawdzaj końcówkę dyszy.
• Używaj czystego i suchego, przefiltrowanego powietrza.
• Używaj zatwierdzonych narzędzi do czyszczenia dysz.
• Ostrożnie usuń zanieczyszczenia z kanału próżniowego.
• W razie potrzeby użyj odpowiedniego roztworu czyszczącego.
• Przed instalacją całkowicie osusz dyszę.
• Przechowywać oczyszczone dysze w oznakowanych pojemnikach.
• Oddziel uszkodzone dysze od nadających się do użytku zapasów.

Działania, których należy unikać

• Nie używaj nadmiernego ciśnienia powietrza.
• Nie należy wkłuwać zbyt dużej metalowej igły.
• Nie poleruj powierzchni przetwornika bez zgody.
• Nie używaj nieznanych chemicznych środków czyszczących.
• Nie upuszczaj dyszy na twardą powierzchnię.
• Nie używaj dalej wygiętej dyszy.
• Nie mieszaj różnych modeli bez etykiet.
• Nie instaluj dyszy w zanieczyszczonym uchwycie.

Sugerowany harmonogram konserwacji

Kontrola jakości

Kontrola wyglądu

Dyszę należy sprawdzić pod kątem odkształceń, zadrapań, zanieczyszczeń, korozji i uszkodzeń podczas manipulacji.

Kontrola montażu

Sekcja montażowa powinna bezpiecznie pasować do odpowiedniego interfejsu głowicy umieszczającej.

Kontrola przejścia próżniowego

Wewnętrzny kanał ssący powinien pozostać otwarty i wolny od zanieczyszczeń produkcyjnych.

Kontrola wyrównania

Korpus dyszy i końcówka pobierająca powinny utrzymywać odpowiednie ustawienie, aby zapewnić stabilne ustawienie komponentów.

Weryfikacja modelu

Przed pakowaniem należy porównać model dyszy i numer części z zamówieniem klienta.

Kontrola opakowań

Dyszę należy chronić przed uderzeniami, kurzem, wilgocią i ruchem podczas transportu międzynarodowego.

Tabela kontroli jakości

Pakowanie i dostawa

Każda dysza jest zapakowana tak, aby ograniczyć uszkodzenia spowodowane wibracjami, uderzeniami, kurzem, wilgocią i obsługą różnych modeli.

Po co utrzymywać zapasowe dysze

Dysza umieszczająca jest często używanym elementem produkcyjnym. Chociaż jest niewielka, awaria dyszy może zatrzymać całą głowicę umieszczającą lub proces produkcyjny.

Utrzymywanie zapasowych zapasów zapewnia kilka korzyści:

Często zadawane pytania

P1: Jaki jest prawidłowy numer części dyszy Panasonic 1002?

Główny numer części to KXFX037TA00. KXFW1ATAA00 i KXFX03DVA00 są również powszechnie używane jako numery odsyłaczy. Przed złożeniem zamówienia klienci powinni porównać istniejącą konfigurację dyszy i głowicy maszyny.

P2: Czy dyszę 1002 można stosować na każdej maszynie CM, DT lub NPM?

Nie. Kompatybilność zależy od zainstalowanej głowicy umieszczającej, uchwytu dyszy, konfiguracji maszyny i wersji produkcyjnej. W celu weryfikacji prosimy o podanie pełnego modelu maszyny i informacji o umiejscowieniu głowicy.

P3: Czy dysza 1002 jest taka sama jak dysza 1002N?

Nie należy ich uważać za automatycznie zamienne. Odniesienia do norm 1002 i 1002N mogą wykorzystywać różne numery części i struktury. Zawsze sprawdzaj pełny kod dyszy i istniejący numer części.

P4: Jakie informacje są wymagane do dokładnej wyceny?

Proszę podać model dyszy, numer części, model maszyny, typ głowicy rozmieszczającej, istniejące zdjęcia dysz, wymaganą ilość, wymagany stan, kraj dostawy i przewidywany czas dostawy.

P5: Dlaczego nowa dysza nadal powoduje błędy zbierania?

Możliwe przyczyny obejmują nieprawidłowy wybór dyszy, niewspółosiowość podajnika, nieodpowiednią wysokość pobierania, zablokowane przewody podciśnieniowe, nieprawidłowe dane komponentów, uszkodzoną taśmę nośną, niestabilne powierzchnie komponentów lub zanieczyszczenie wewnątrz uchwytu dyszy.

Skontaktuj się z nami

Skontaktuj się z nami, aby uzyskać wycenę dysz Panasonic 1002 KXFX037TA00, weryfikację zgodności, zamówienia próbek, zakup modeli mieszanych lub wymagania hurtowe.

W celu szybszego potwierdzenia prosimy o dołączenie:

• Model dyszy.
• Pełny numer części.
• Model maszyny.
• Typ głowicy pozycjonującej.
• Istniejące fotografie dysz.
• Wymagana ilość.
• Żądany stan produktu.
• Dodatkowa lista części zamiennych SMT.
• Miejsce dostawy.
• Wymagany termin dostawy.

Obsługujemy zapytania dotyczące pojedynczych sztuk, zamówienia mieszanych dysz, listy części zamiennych do konserwacji i wymagania dotyczące zakupów hurtowych dla producentów elektroniki, fabryk EMS, firm serwisujących maszyny i międzynarodowych dystrybutorów.

Wyślij szczegółowe zapytanie w celu uzyskania dokładnego potwierdzenia modelu, konkurencyjnej oferty, ochronnego opakowania eksportowego i profesjonalnego wsparcia w zakresie części zamiennych SMT.
