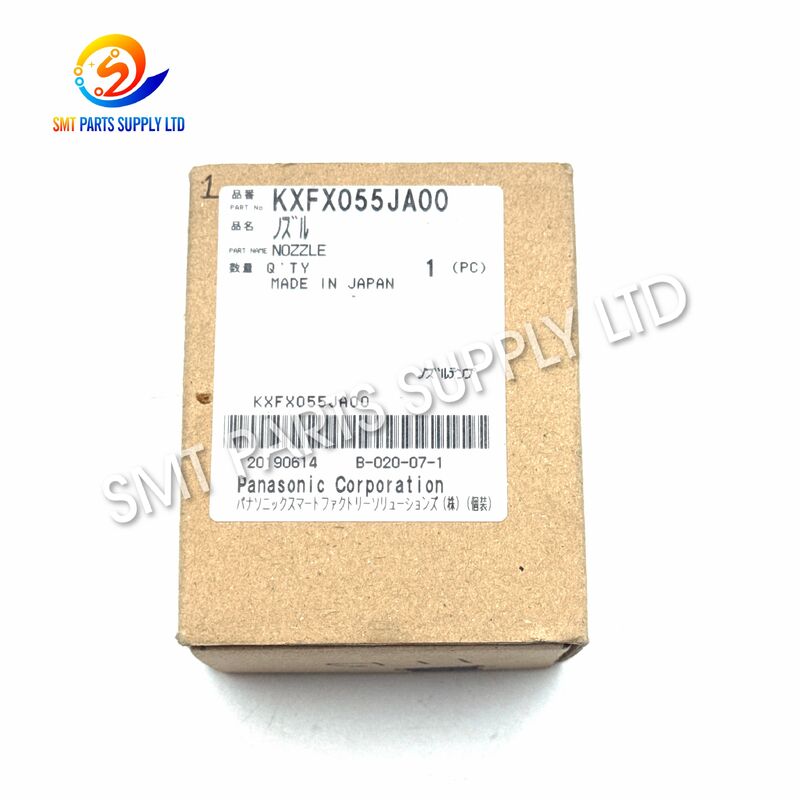

Dysza Panasonic KXFX055JA00 1115 o specjalnym kształcie do CM402 CM602

Dysza Panasonic KXFX055JA00 1115 o specjalnym kształcie do CM402 CM602

Dysza Panasonic KXFX055JA00 1115 o specjalnym kształcie to precyzyjna część do obsługi komponentów, opracowana dla kompatybilnych maszyn typu pick-and-place CM402 i CM602 SMT. Zainstalowana na głowicy umieszczającej dysza wykorzystuje kontrolowane zasysanie próżniowe do pobierania, trzymania, przenoszenia, wyrównywania i umieszczania odpowiednich elementów elektronicznych na płytkach drukowanych.

W przeciwieństwie do konwencjonalnych okrągłych dysz stosowanych w standardowych rezystorach, kondensatorach i układach scalonych, model ten posiada specjalny profil przetwornika przeznaczony do elementów wymagających określonego kształtu styku. Właściwy dobór dyszy może poprawić uszczelnienie próżniowe, stabilność komponentów, spójność rozpoznawania i niezawodność umieszczania.

Kompletny numer części KXFX055JA00 należy traktować jako główny numer referencyjny zamówienia. Zaleca się, aby kupujący przed złożeniem zamówienia podał model maszyny, informacje o umiejscowieniu głowicy, aktualne zdjęcia dysz, etykietę dyszy i wymiary komponentów. Ten proces weryfikacji pomaga zmniejszyć ryzyko związane z kompatybilnością i zapewnia, że ​​dostarczona dysza odpowiada rzeczywistym wymaganiom produkcyjnym.

Problemy z dyszami SMT mogą wpływać na wydajność produkcji, nawet jeśli maszyna umieszczająca, podajnik i program komponentów wyglądają normalnie. Dysza stanowi bezpośrednie połączenie pomiędzy głowicą maszyny a elementem elektronicznym, zatem niewielkie zmiany w jej profilu, czystości, wyrównaniu lub przejściu podciśnienia mogą powodować powtarzające się błędy produkcyjne.

Standardowa okrągła dysza może nie zapewniać wystarczającej powierzchni styku dla złącza, czujnika, przełącznika, elementu LED, gniazda, transformatora, elementu ekranującego lub innego nieregularnego opakowania.

Jeżeli kształt dyszy nie pasuje do powierzchni elementu, może wystąpić nieszczelność podciśnienia. Maszyna może początkowo podnieść element, ale element może się obrócić, przechylić lub spaść podczas szybkiego ruchu głowicy.

Powtarzający się kontakt z komponentami, kieszeniami podajnika, tacami lub nieprawidłowymi pozycjami pobierania może stopniowo zużywać końcówkę dyszy.

Zużyta powierzchnia podbieracza może ulec zmianie:

• Wydajność uszczelniania próżniowego.
• Wysokość odbioru.
• Pozycja komponentu.
• Nacisk kontaktowy.
• Dokładność umieszczenia.
• Stabilność rozpoznawania wzroku.

Kurz, pozostałości topnika, cząstki kleju, resztki komponentów, materiały opakowaniowe i zanieczyszczenia czyszczące mogą przedostać się do kanału dyszy.

Ograniczony przepływ powietrza może prowadzić do:

Korpus dyszy musi prawidłowo łączyć się z głowicą umieszczającą. Zadrapania, zanieczyszczenia, deformacje lub zużycie wokół złącza montażowego mogą powodować nieprawidłowe osadzenie lub wyciek powietrza.

Nieprawidłowo zainstalowana dysza może również wpływać na obrót dyszy, wysokość pobierania lub kalibrację głowicy.

Punkt odbioru powinien znajdować się blisko stabilnego obszaru podparcia elementu i środka ciężkości. Przesunięta pozycja odbioru może spowodować obrót lub przechylenie komponentu podczas przyspieszania.

Dysza nie może działać prawidłowo, gdy parametry maszyny są nieodpowiednie. Ważne ustawienia obejmują:

• Wysokość odbioru.
• Wysokość umieszczenia.
• Czas rozpoczęcia próżni.
• Czas uwalniania próżni.
• Przyspieszenie głowy.
• Prędkość obrotowa.
• Współrzędne odbioru podajnika.
• Grubość komponentu.
• Dane dotyczące rozpoznawania wzroku.
• Ciśnienie umieszczania.

Kompatybilna dysza może nadal powodować problemy z pobieraniem, gdy elementy są przechylone, uszkodzone, nieprawidłowo ustawione lub poruszają się wewnątrz kieszeni podajnika.

Stan podajnika, jakość taśmy, odrywanie taśmy przykrywającej, wyrównanie tacy i orientacja elementów należy zatem sprawdzać łącznie z dyszą.

Podobnie wyglądające dysze niekoniecznie są wymienne. Dwa modele dysz mogą się różnić:

• Wymiary montażowe.
• Długości całkowite.
• Profile końcówek.
• Rozmiary otworów próżniowych.
• Powierzchnie odbiorcze.
• Odniesienia do rotacji.
• Kompatybilność z głowicą maszyny.

Zamawianie wyłącznie według ogólnego kodu dyszy bez sprawdzenia pełnego numeru części może skutkować nieprawidłową dostawą.

KXFX055JA00 zapewnia dedykowany profil odbioru dla kompatybilnych komponentów elektronicznych, których niezawodna obsługa za pomocą konwencjonalnej dyszy okrągłej może nie być możliwa.

Odpowiednia powierzchnia styku może pomóc w stworzeniu bardziej spójnego uszczelnienia próżniowego i poprawić stabilność elementu podczas szybkiego ruchu umieszczania.

Pełny numer części KXFX055JA00 powinien być używany jako główny numer referencyjny zakupu.

W celu dokładnej identyfikacji kupujący powinni podać:

Gdy właściwa dysza jest czysta, nieuszkodzona i prawidłowo zainstalowana, kanał podciśnieniowy może stale reagować podczas pobierania i przenoszenia komponentów.

Stabilne ssanie może pomóc w zmniejszeniu:

• Nieudane próby odbioru.
• Składnik spada.
• Obrót komponentu.
• Przerwy w rozmieszczaniu.
• Częstotliwość alarmów maszyny.
• Odpady komponentów.
• Ręczna interwencja w produkcję.
• Nieplanowany przestój linii.

Fabryki produkcyjne nie powinny czekać, aż dysza ulegnie całkowitej awarii, przed zorganizowaniem wymiany.

Utrzymywanie odpowiednich ilości zapasowych może skrócić przestoje spowodowane:

• Przypadkowe uderzenie dyszy.
• Normalne zużycie końcówki.
• Blokada przejścia próżniowego.
• Zmiana modelu produktu.
• Utrata dyszy.
• Awaryjne zlecenia produkcyjne.
• Czas realizacji dostawy międzynarodowej.

Dysza KXFX055JA00 nadaje się do kompatybilnych operacji umieszczania komponentów wykonywanych na urządzeniach typu pick-and-place CM402 i CM602.

Może być stosowany w środowiskach produkcyjnych produkujących:

• Elektronika użytkowa.
• Elektronika samochodowa.
• Sprzęt komunikacyjny.
• Sterowniki przemysłowe.
• Produkty oświetleniowe LED.
• Zespoły zasilające.
• Inteligentne urządzenia domowe.
• Instrumenty elektroniczne.
• Elektronika medyczna.
• Produkty zabezpieczające.
• Produkty peryferyjne do komputerów.
• Montaże kontraktowe.

Dyszę można wybrać, gdy powierzchnia pobierania komponentu wymaga profilu innego niż standardowa dysza okrągła.

Możliwe kategorie komponentów obejmują:

Dyszę można zastosować jako zamiennik, gdy istniejąca dysza doświadczy:

• Widoczne zużycie końcówki.
• Zginanie lub deformacja.
• Wyciek próżni.
• Powtarzająca się awaria odbioru.
• Wewnętrzna blokada.
• Zużycie interfejsu instalacyjnego.
• Przypadkowe zderzenie.
• Niestabilna wydajność umieszczania.

Fabryki korzystające ze sprzętu CM402 lub CM602 mogą utrzymywać dyszę w swoich zapasach części zamiennych zgodnie z zapotrzebowaniem produkcji, częstotliwością użycia dyszy i czasem realizacji dostawy.

Firmy serwisujące maszyny mogą używać produktu podczas kontroli lub renowacji zgodnego sprzętu do umieszczania. Stan dyszy należy ocenić łącznie z uchwytem dyszy, systemem próżniowym, filtrami, głowicą umieszczającą i stanem kalibracji.

Operator lub inżynier konserwacji potwierdza, że ​​wymagany numer części to KXFX055JA00 i sprawdza kod dyszy referencyjnej, model maszyny i konfigurację głowicy umieszczającej.

Przed montażem należy sprawdzić dyszę pod kątem:

• Deformacja końcówki.
• Zanieczyszczenie powierzchni.
• Zablokowane otwory podciśnieniowe.
• Uszkodzenie ciała.
• Rysy na interfejsie montażowym.
• Nieprawidłowe wymiary.
• Uszkodzenie opakowania.

Dysza jest instalowana na odpowiednim interfejsie głowicy umieszczającej. Miejsce instalacji musi być czyste, prawidłowo wyrównane i wolne od zanieczyszczeń.

Nieprawidłowa instalacja może spowodować wyciek podciśnienia, niestabilność obrotową, nieprawidłową wysokość lub błędy rozpoznawania dyszy.

Dysza jest przypisana w programie maszyny lub stacji dysz zgodnie z konfiguracją urządzenia.

Prawidłową definicję dyszy należy powiązać z odpowiednim pakietem komponentów.

Podajnik taśmy, taca, podajnik rurowy lub inny system podawania podaje komponent w zaprogramowanej pozycji odbioru.

Element musi być prawidłowo zorientowany i stabilny wewnątrz kieszeni lub tacy.

Głowica umieszczająca przesuwa dyszę nad element i opuszcza ją do zaprogramowanej wysokości pobierania.

Wysokość podnoszenia musi być wystarczająco dokładna, aby utworzyć uszczelnienie próżniowe bez uszkadzania elementu lub wpychania go głębiej do kieszeni podajnika.

Maszyna aktywuje podciśnienie poprzez kanał dyszy.

Specjalnie ukształtowana końcówka styka się z powierzchnią wybranego elementu i wytwarza siłę trzymania niezbędną do pobrania.

W zależności od konfiguracji maszyny odbiór może zostać potwierdzony poprzez:

• Wykrywanie próżni.
• Wykrywanie wysokości.
• Rozpoznawanie wizji.
• Sprawdzanie obecności komponentów.
• Zaprogramowane monitorowanie maszyny.

System wizyjny mierzy położenie i obrót komponentu. Maszyna oblicza wartości korekcji przed umieszczeniem.

Stabilne trzymanie dyszy jest ważne, ponieważ każdy ruch podczas rozpoznawania może spowodować niedokładne dane korekcyjne.

Głowica umieszczająca przenosi komponent w kierunku zaprogramowanej lokalizacji PCB.

Podczas tego ruchu dysza musi utrzymywać wystarczającą siłę podciśnienia, aby wytrzymać przyspieszenie, obrót i wibracje.

Maszyna obniża element do zaprogramowanej wysokości ułożenia i ustawia go na podkładkach PCB lub wyznaczonym miejscu montażu.

Uwalnia się próżnię, tak aby element pozostał na płytce drukowanej, podczas gdy dysza cofa się.

Proces jest powtarzany zgodnie z programem stażowym. Aby utrzymać stabilną wydajność, dyszę należy sprawdzać i czyścić w odpowiednich odstępach czasu.

Użyj KXFX055JA00 jako głównego odniesienia do zamówienia. Nie wybieraj produktu tylko dlatego, że inna dysza ma podobny czterocyfrowy kod lub wygląd zewnętrzny.

Podaj, czy dysza będzie montowana na:

• CM402.
• CM602.
• Kolejna maszyna wymagająca weryfikacji technicznej.

Dokładna konfiguracja maszyny jest istotna, ponieważ maszyny z tej samej serii mogą wykorzystywać różne głowice pozycjonujące.

Podaj model głowicy lub wyraźne zdjęcia aktualnego obszaru instalacji dyszy.

Informacje o głowie pomagają zweryfikować:

• Sposób montażu dyszy.
• Wymiary interfejsu.
• Struktura rotacyjna.
• Podłączenie próżniowe.
• Wymagana długość dyszy.
• Metoda rozpoznawania maszynowego.

Wyślij zdjęcia przedstawiające:

1. Kompletny korpus dyszy.
2. Wskazówka dotycząca odbioru.
3. Profil boczny.
4. Interfejs montażowy.
5. Etykieta z numerem części.
6. Kod dyszy.
7. Dysza obok linijki lub skali.

Podaj następujące informacje o komponencie:

Najlepsza powierzchnia zbierająca jest zwykle płaska, stabilna, czysta i wystarczająco duża, aby utworzyć uszczelnienie próżniowe.

Unikaj umieszczania dyszy nad:

• Dziury.
• Elastyczne etykiety.
• Podwyższone oznaczenia.
• Delikatne obszary optyczne.
• Zakrzywione powierzchnie.
• Ruchome konstrukcje mechaniczne.
• Nierówne powierzchnie.
• Materiały porowate.

Przed wymianą dyszy na inny model należy sprawdzić:

• Biblioteka komponentów.
• Przypisanie dysz.
• Współrzędne odbioru.
• Wysokość odbioru.
• Czas próżni.
• Metoda rozpoznawania.
• Prędkość obrotowa.
• Przyspieszenie transferu.
• Wysokość umieszczenia.
• Ciśnienie umieszczenia.

Wymagany stan należy wyraźnie określić przed wyceną.

Zalecane ilości zakupowe zależą od:

• Liczba maszyn.
• Liczba kompatybilnych głowic.
• Wielkość produkcji.
• Częstotliwość użycia komponentu.
• Historia wymiany dysz.
• Polityka zapasów awaryjnych.
• Czas realizacji dostawy.
• Nadchodzące projekty produkcyjne.

Przed złożeniem zamówienia o dużej objętości poproś o potwierdzenie na podstawie numeru części, zdjęć, konfiguracji maszyny i informacji o komponentach.

Zamówienie próbki może być właściwe, jeśli nie można potwierdzić zgodności na podstawie samej dokumentacji.

Sprawdź dyszę pod kątem zanieczyszczeń, deformacji, zablokowanych otworów, nieprawidłowych śladów pobierania i problemów z instalacją.

Zastosuj profesjonalny proces czyszczenia dyszy odpowiedni dla precyzyjnych części SMT.

Nie używaj:

• Drut z twardego metalu.
• Ostre igły bez kontrolowanych procedur.
• Narzędzia ścierne.
• Agresywne chemikalia.
• Nadmierny nacisk mechaniczny.
• Niekontrolowane czyszczenie ultradźwiękowe o dużej mocy.

Utrzymuj kanał wewnętrzny wolny od kurzu, pozostałości pasty lutowniczej, cząstek kleju, resztek taśmy i fragmentów komponentów.

Każdą dyszę przechowuj osobno w czystym pudełku ochronnym lub uchwycie dyszy.

Unikaj umieszczania precyzyjnej końcówki bezpośrednio na metalowym stole warsztatowym lub innej twardej powierzchni.

Jeśli po czyszczeniu problemy z pobieraniem nadal występują, sprawdź podajnik, system podciśnienia, uchwyt dyszy, filtr, współrzędne podbieracza i ustawienia maszyny, zanim stwierdzisz, że nowa dysza jest uszkodzona.

Wymień dyszę, gdy:

• Końcówka jest wyraźnie zdeformowana.
• Ciało jest wygięte.
• Kanału próżniowego nie można czyścić.
• Stabilność odbioru pozostaje nie do przyjęcia.
• Dokładność umieszczenia staje się nierówna.
• Interfejs montażowy jest uszkodzony.
• Powtarzające się alarmy wpływają na wydajność produkcji.

Każdą dyszę KXFX055JA00 należy zapakować osobno, aby zabezpieczyć profil podbieracza i interfejs montażowy.

1. Potwierdź numer części i ilość.
2. Sprawdź wygląd dyszy.
3. Chroń końcówkę dyszy.
4. Umieścić dyszę w indywidualnym pojemniku lub tulei ochronnej.
5. Dodaj materiał amortyzujący.
6. Dołącz wyraźną etykietę identyfikacyjną.
7. Umieść części w mocnym kartonie eksportowym.
8. Dokładnie zamknij karton.
9. Przygotuj listę pakowania i dokumenty przewozowe.
10. Zorganizuj możliwy do śledzenia transport.

Zamówienia są realizowane zgodnie z pełnym numerem części KXFX055JA00, modelem maszyny i informacjami technicznymi dostarczonymi przez klienta.

Jednoczęściowe zamówienia próbne, ilości konserwacyjne i większe zamówienia na części produkcyjne można omówić w zależności od dostępności.

Klienci mogą dostarczyć informacje o maszynie i komponentach w celu wstępnego sprawdzenia przed wysyłką.

Dysza może być dostarczona w komplecie z:

• Podajniki i części podajników.
• Taśmy przenośnikowe.
• Czujniki.
• Zawory elektromagnetyczne.
• Silniki.
• Kierowcy.
• Filtry.
• Kable.
• Deski maszynowe.
• Uchwyty dysz.
• Inne części maszyn SMT.

Produkty precyzyjne są starannie pakowane, aby zmniejszyć ryzyko uderzenia, zanieczyszczenia i uszkodzeń w transporcie.

Rozwiązania w zakresie transportu ekspresowego, lotniczego i kombinowanego są dostępne dla klientów w Europie, Ameryce Północnej, Azji Południowo-Wschodniej i na innych rynkach międzynarodowych.

KXFX055JA00 jest ogólnie identyfikowany dla zgodnych aplikacji CM402 i CM602. Jednakże przed złożeniem zamówienia należy sprawdzić dokładną konfigurację głowicy rozmieszczającej, aktualny profil dyszy i program maszyny, ponieważ same informacje o serii maszyn mogą nie potwierdzać pełnej kompatybilności.

Dostarczony numer referencyjny produktu określa go jako 1115, ale kody dysz mogą się różnić w zależności od list części zamiennych i baz danych dostawców. Użyj pełnego numeru części KXFX055JA00 jako podstawowego odniesienia i prześlij zdjęcia istniejącej dyszy w celu potwierdzenia.

Proszę podać KXFX055JA00, model maszyny, typ głowicy rozmieszczającej, wymaganą ilość, preferowany stan produktu, kraj docelowy i wyraźne zdjęcia istniejącej dyszy. Wymiary lub rysunki komponentów są przydatne, gdy należy ocenić zgodność przetwornika.

Nie. Możliwość odbioru zależy od wymiarów elementu, masy, profilu górnej powierzchni, środka ciężkości, dostępnej powierzchni uszczelniającej, prędkości produkcji, ustawień podciśnienia i orientacji odbioru. W przypadku nowych lub nietypowych komponentów zalecane jest badanie próbek.

Przed rozpoczęciem ciągłej produkcji na dużą skalę sprawdź instalację dyszy, poziom podciśnienia, wysokość pobierania, pozycję podajnika, stabilność komponentów, wyniki rozpoznawania wizyjnego, dokładność obrotu, wysokość umieszczania i końcową jakość umieszczania.

Szukasz dyszy o specjalnym kształcie Panasonic KXFX055JA00 1115 do sprzętu CM402 lub CM602?

Aby otrzymać szybką i dokładną wycenę, prosimy o przesłanie następujących informacji:

• Numer części: KXFX055JA00.
• Kod dyszy referencyjnej: 1115.
• Model maszyny.
• Typ głowicy pozycjonującej.
• Wymagana ilość.
• Wymagany stan produktu.
• Istniejące fotografie dysz.
• Rysunek lub wymiary komponentów.
• Kraj docelowy.
• Oczekiwany czas dostawy.

Skontaktuj się z nami, aby uzyskać informacje o aktualnej dostępności, cenie, potwierdzeniu zgodności, szczegółach opakowania i ustaleniach dotyczących wysyłki międzynarodowej.
