Zawór elektromagnetyczny YAMAHA KHY-M7153-101 KOGANEI JA10AA-36W YS24 SMT

Zawór elektromagnetyczny YAMAHA KHY-M7153-101 KOGANEI JA10AA-36W YS24 SMT

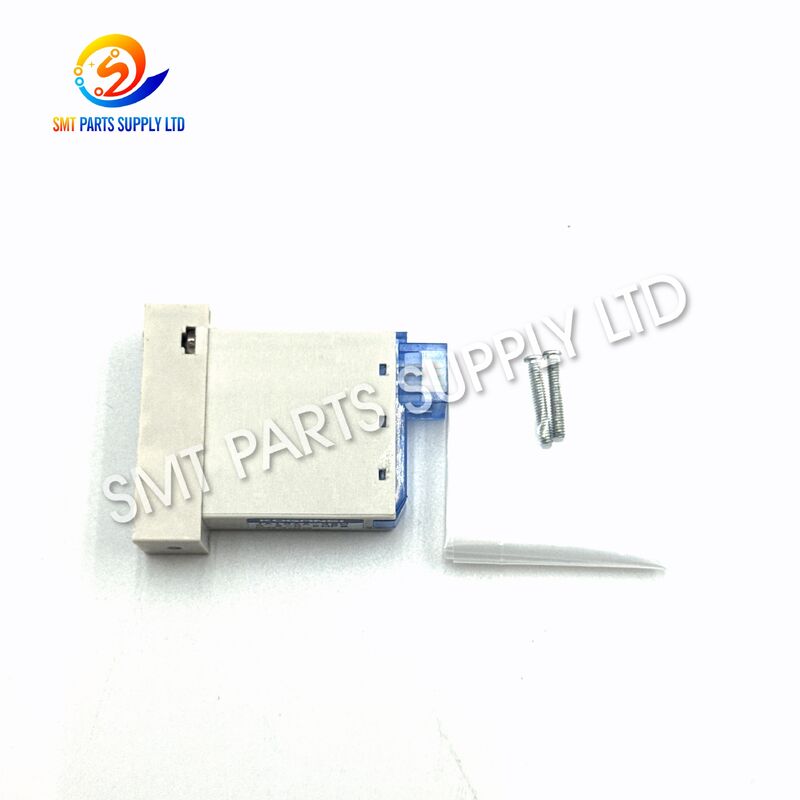

YAMAHA KHY-M7153-101 KOGANEI JA10AA-36W to kompaktowy pneumatyczny zawór elektromagnetyczny przeznaczony do przełączania obwodów powietrznych w głowicy maszyny typu pick-and-place SMT lub powiązanym zespole pneumatycznym. Dokładny numer części KHY-M7153-101 jest powiązany głównie ze sprzętem YS24, podczas gdy blisko powiązane odniesienia do KHY-M7153-10 i KHY-M7153-10X można znaleźć również w zastosowaniach zaworów do maszyn YG12, YS12, YS24, YG12F i YS12F. Dokładną zgodność należy zawsze potwierdzać na podstawie etykiety zainstalowanego zaworu, wersji maszyny, rozmieszczenia kolektora i konfiguracji złączy.

Zainstalowany w szybkiej maszynie umieszczającej, zawór pomaga przełączać pneumatyczny przepływ powietrza wymagany do wytwarzania podciśnienia, uwalniania podciśnienia, przedmuchu lub innych operacji związanych z głowicą umieszczającą. Jego kompaktowa obudowa nadaje się do montażu w ograniczonej przestrzeni, a szybka reakcja elektryczno-pneumatyczna umożliwia powtarzalne cykle pobierania i umieszczania komponentów. Nadaje się do konserwacji zapobiegawczej, naprawy jednostki głównej, rozwiązywania problemów z pneumatyką i wymiany uszkodzonego lub wolno przełączającego zaworu.

Identyfikacja produktu

Przyczyna

Zawór elektromagnetyczny SMT działa wielokrotnie podczas pobierania, transportu, ustawiania, umieszczania i zwalniania komponentów. Ponieważ wykonuje dużą liczbę cykli przełączania, działanie zaworu może stopniowo spadać z powodu wewnętrznego zużycia, zanieczyszczenia, awarii elektrycznej lub wycieku w innym miejscu obwodu pneumatycznego.

Alarm maszyny nie zawsze oznacza awarię samego zaworu. Przed wymianą należy również sprawdzić filtr powietrza, generator podciśnienia, rurkę, dyszę, uszczelkę kolektora, złącze, okablowanie i sygnał sterujący.

Typowe problemy i możliwe przyczyny

Dlaczego wydajność zaworu może spaść

Rozwiązanie

Wymiana nieprawidłowo działającego zaworu KHY-M7153-101 na prawidłowo dopasowany zespół JA10AA-36W może pomóc w przywróceniu zamierzonej funkcji przełączania pneumatycznego obwodu powietrza głowicy umieszczającej.

Właściwie wybrany zamiennik może pomóc poprawić reakcję podciśnienia, stabilność pobierania komponentów, czas zwolnienia i spójność działania maszyny. Wymianę należy jednak zakończyć dopiero po sprawdzeniu całego obwodu pneumatycznego i elektrycznego.

Zalecany proces rozwiązywania problemów i wymiany

Korzyści operacyjne

Dane techniczne

Specyfikacje produktu specyficzne dla maszyny

Dane referencyjne KOGANEI serii JA

KOGANEI opisuje serię JA jako cienką, kompaktową platformę z zaworami elektromagnetycznymi o szerokości zaworu około 10,5 mm. Seria obsługuje kilka konfiguracji pneumatycznych, w tym układy dwuportowe, trzyportowe, pięcioportowe i tandemowe z trzema portami. Dokładna specyfikacja JA10AA-36W musi zostać potwierdzona na podstawie zainstalowanego produktu, ponieważ przyrostki specyficzne dla maszyny mogą odzwierciedlać niestandardowe wymagania elektryczne lub montażowe.

Powyższe wartości stanowią odniesienia katalogowe serii JA, a nie gwarancję na każdy dostosowany do indywidualnych potrzeb zawór maszynowy JA10AA-36W. Ostateczny wybór musi opierać się na kompletnym oznaczeniu starego zaworu i konfiguracji maszyny. Oficjalne informacje katalogowe serii JA wymieniają powietrze jako medium, działanie z wewnętrznym pilotem, zakres ciśnienia roboczego 0,2–0,7 MPa, standardowe napięcie DC24V i konfiguracje z wieloma portami.

Ważna uwaga dotycząca kodu modelu

Znaki „36W” wJA10AA-36Wnależy traktować jako część pełnego oznaczenia modelu zaworu. Nie należy ich automatycznie interpretować jako znamionowej mocy elektrycznej wynoszącej 36 W.

Przed instalacją potwierdź:

Aplikacja

Zawór elektromagnetyczny KHY-M7153-101 JA10AA-36W jest stosowany w układzie pneumatycznym maszyny SMT, gdzie elektryczny sygnał sterujący musi szybko przełączać sprężone powietrze pomiędzy różnymi ścieżkami pneumatycznymi.

Podstawowe obszary zastosowań

Przewodnik dotyczący zgodności maszyn

Dokładny numer referencyjny KHY-M7153-101 został wymieniony jako zawór YS24, natomiast zawory JA10AA-36W z referencjami KHY-M7153-10 lub KHY-M7153-10X są również sprzedawane dla kilku modeli maszyn YG i YS. Najbezpieczniejszą metodą zamawiania jest dopasowanie pełnego numeru części i zdjęcia starego zaworu, zamiast polegania wyłącznie na rodzinie maszyn.

Odpowiedni Kupujący

Jak to działa

Zawór elektromagnetyczny przekształca polecenie sterowania elektrycznego na przełączanie pneumatyczne. W maszynie umieszczającej SMT sterownik wysyła sygnał napięciowy, gdy wymagane jest podciśnienie, zwolnienie, przedmuch lub inna operacja z użyciem powietrza.

Sekwencja operacyjna

Seria JA obejmuje różne układy portów i pozycji. Dlatego logika wewnętrznego przepływu powietrza zamiennego zaworu musi odpowiadać oryginalnej jednostce. Zawór o podobnym rozmiarze zewnętrznym, ale innej funkcji wewnętrznej, może nie działać prawidłowo.

Związek z systemem głowicy SMT

Jak wybrać

Prawidłowy dobór zaworu jest niezbędny, ponieważ różne wersje KHY-M7153 mogą mieć podobne korpusy, ale różne zastosowania maszynowe, specyfikacje cewek, złącza lub funkcje pneumatyczne.

Lista kontrolna wyboru

Nie wybieraj tylko według wyglądu

Dwa zawory mogą wyglądać prawie identycznie, ale mają różne:

Informacje wymagane do dokładnej wyceny

Wysyłając zapytanie prosimy o podanie następujących informacji:

Wskazówki dotyczące instalacji

Instalacja powinna być przeprowadzona przez wykwalifikowany personel konserwacyjny po zatrzymaniu, odizolowaniu i rozhermetyzowaniu urządzenia.

Procedura instalacji

Zalecenia dotyczące konserwacji

Jakość i potwierdzenie zamówienia

Aby ograniczyć liczbę błędnych zamówień, zawór należy sprawdzić zarówno na podstawie identyfikacji maszyny, jak i elementu pneumatycznego.

Potwierdzenie przed wysyłką

Zalecana strategia dotycząca części zamiennych

W przypadku fabryk korzystających z kilku maszyn tego samego modelu utrzymanie niewielkiej liczby sprawdzonych zaworów może skrócić czas oczekiwania w przypadku nieoczekiwanej awarii pneumatycznej. Zalecana ilość zapasów powinna opierać się na liczbie maszyn, godzinach produkcji, historycznej częstotliwości awarii, czasie realizacji dostaw przez dostawcę i znaczeniu linii produkcyjnej.

Często zadawane pytania

1. Czy KHY-M7153-101 to to samo co KHY-M7153-10 lub KHY-M7153-10X?

Odniesienia te należą do blisko spokrewnionej rodziny zaworów, ale nie należy ich automatycznie traktować jako całkowicie wymiennych. Potwierdź pełne oznaczenie zaworu, model maszyny, złącze, położenie kolektora, specyfikację cewki i rozmieszczenie portu pneumatycznego. Przed złożeniem zamówienia zdecydowanie zaleca się wykonanie zdjęcia zainstalowanego zaworu.

2. W której maszynie SMT zastosowano zawór KHY-M7153-101 JA10AA-36W?

KHY-M7153-101 jest kojarzony przede wszystkim z maszyną typu pick-and-place YS24 SMT. Powiązane odniesienia do KHY-M7153-10 i KHY-M7153-10X JA10AA-36W mogą również pojawiać się w aplikacjach YG12, YS12, YS24, YG12F i YS12F, ale dokładna kompatybilność musi zostać potwierdzona.

3. Czy „36W” oznacza, że ​​zawór pobiera 36 W?

Na podstawie samego przyrostka „36W” nie należy wyciągać wniosków na temat zużycia energii elektrycznej. Jest częścią pełnego oznaczenia modelu JA10AA-36W. Przed instalacją sprawdź rzeczywiste napięcie znamionowe i specyfikacje elektryczne z oryginalnej etykiety zaworu, rysunku maszyny lub zatwierdzonej dokumentacji technicznej.

4. Czy ten zawór może rozwiązać problemy związane z niskim podciśnieniem lub błędami pobierania?

Może rozwiązać problem, gdy oryginalny zawór ma wewnętrzny wyciek, powolne przełączanie, zanieczyszczenie, awarię cewki lub niestabilną pracę. Jednak niskie podciśnienie może być również spowodowane zablokowaną dyszą, zużytym filtrem, uszkodzonym wężem, nieszczelną uszczelką, słabym eżektorem, nieprawidłową wysokością podbierania lub problemem z czujnikiem.

5. Jakie informacje należy podać przed otrzymaniem wyceny?

Prosimy o przesłanie modelu maszyny, numeru seryjnego, numeru części KHY-M7153-101, oznaczenia zaworu JA10AA-36W, wymaganej ilości, preferowanego stanu dostawy, kraju docelowego oraz wyraźnych zdjęć starej etykiety zaworu, złącza, kierunku kabla, powierzchni kolektora i pozycji montażowej.

Skontaktuj się z nami

Aby uzyskać informacje o cenie, dostępności, potwierdzeniu zgodności i dostawie międzynarodowej, wraz z zapytaniem prosimy o przesłanie informacji o maszynie i starych zdjęć zaworów.

Aby uzyskać szybsze potwierdzenie, dołącz:

Model maszyny + numer seryjny maszyny + numer części + model zaworu + ilość + kraj dostawy
