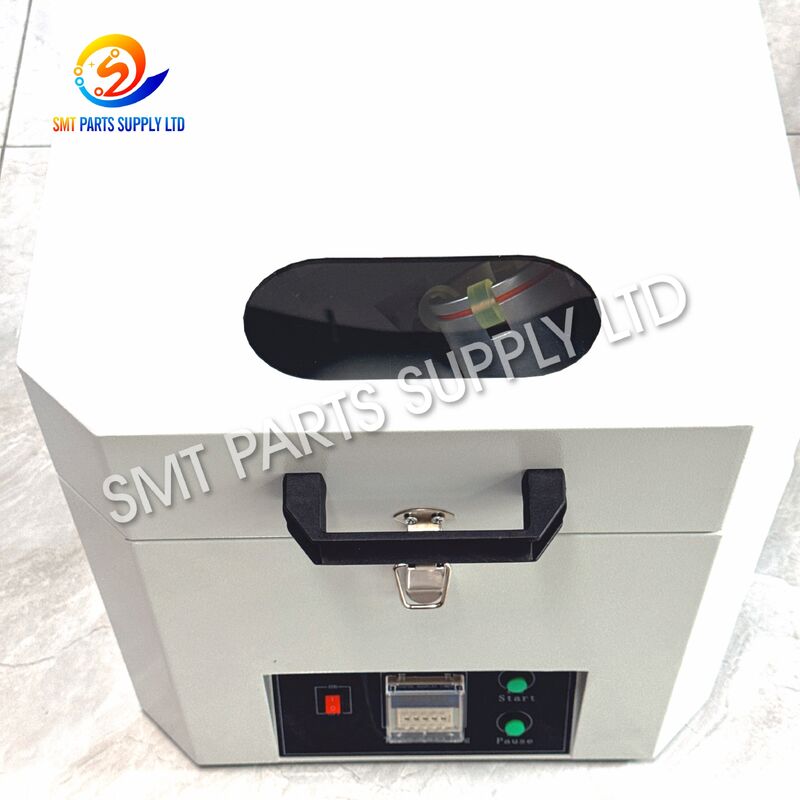

ZD-400 W pełni automatyczny mieszark pasty lutowniczej z dwoma puszekami z 1000 obrotów na minutę dla linii SMT

ZD-400 Całkowicie automatyczny dwustronny mikser pasty lutowniczej do linii SMT

W pełni automatyczny mikser pasty lutowniczej ZD-400 jest przeznaczony do kontrolowanego przygotowywania pasty lutowniczej przed procesem drukowania szablonami w technologii montażu powierzchniowego.Wykorzystanie metody mieszania w trybie rewolucji i rotacji, maszyna pomaga równomiernie rozdzielić cząstki lutowania i strumień w zamkniętym pojemniku bez konieczności otwierania puszki pasty lutowej przez operatorów.

Standardowe urządzenie zawiera dwa powszechnie stosowane pojemniki z pastą lutową o wadze 500 g. Wyważona konstrukcja podwójnej pozycji zapewnia stabilną pracę,podczas gdy cyfrowy zegarek umożliwia operatorom ustanowienie powtarzalnej procedury przygotowania dla różnych rodzajów pasty lutowej i wymagań produkcyjnych.

ZD-400 nadaje się do fabryk elektroniki, warsztatów montażu PCB, działów produkcyjnych SMT, laboratoriów badawczych, centrów konserwacji,i linii produkcyjnych wymagających regularnego kondycjonowania pasty lutowejJego zamknięta konstrukcja, prosty panel sterowania, funkcja automatycznego zatrzymania i ochrona bezpieczeństwa pokrywy sprawiają, że jest praktyczny w codziennych warunkach produkcji.

Powszechne opublikowane konfiguracje określają silnik o prędkości 1350 obrotów na minutę, prędkość obrotu około 1000 obrotów na minutę, prędkość obrotu około 500 obrotów na minutę, wejście zasilania AC 220 V, podwójną pojemność 500 g,o szerokości nieprzekraczającej 10 mm,Przed zamówieniem należy potwierdzić szczegóły konfiguracji, ponieważ napięcie, kontroler czasu, konstrukcja urządzeń i etykietowanie mogą się różnić w zależności od serii produkcji.

Pasta lutowa to starannie opracowane połączenie proszku, płynu, aktywatorów, czynników reologicznych i innych materiałów procesowych.lub przedłużone stojące, materiał może stopniowo stawać się mniej jednolity.

Mogą wystąpić następujące schorzenia:

Powtarzalny proces mieszania nie może naprawić wygasłej, zanieczyszczonej, uszkodzonej chemicznie lub nieprawidłowo przechowywanej pasty lutowej.może pomóc w bardziej konsekwentnym przygotowywaniu pasty lutowniczej do użytku przed drukiem, jeśli jest ona stosowana zgodnie z instrukcjami obsługi producenta pasty.

Wiele produktów z pasty lutowej jest przechowywanych w kontrolowanych warunkach chłodniczych.

Pasę należy zawsze uwarunkowywać zgodnie z kartą danych technicznych dostawcy pasty lutowej.

Pasta lutowa może pozostać nieruchoma podczas przechowywania lub transportu.

Kontrolowany ruch planetarny pomaga rozłożyć materiał w zamkniętej puszce.

Ręczne mieszanie zależy w dużym stopniu od techniki operatora, prędkości, czystości narzędzia i czasu mieszania.

ZD-400 zapewnia czasową pracę mechaniczną, pomagając fabrykom w ustanowieniu bardziej powtarzalnej standardowej procedury operacyjnej.

Otwieranie pojemnika do pasty lutowej i ręczne mieszanie może doprowadzić do wprowadzania powietrza, kurzu, wilgoci, włókien lub innych obcych substancji.

ZD-400 miesza pastę, podczas gdy oryginalny pojemnik pozostaje zamknięty, zmniejszając niepotrzebny bezpośredni kontakt podczas przygotowania.

Przed rozpoczęciem druku lub wymianą produktów operatorzy często muszą szybko przygotować pasę lutową.Automatyczny mikser zmniejsza ciągłą pracę ręczną i umożliwia personelowi wykonanie innych zadań przygotowawczych podczas biegu cyklu.

Duża różnica pomiędzy pozycjami dwóch urządzeń może zwiększać drgania, hałas i obciążenia mechaniczne.

W przypadku mieszania tylko jednej puszki pasty lutowej należy zainstalować odpowiednią przeciwwagę w przeciwległym urządzeniu.

ZD-400 zapewnia praktyczne rozwiązanie do przygotowania pasty lutowej poprzez pięć głównych zasad działania.

Pasta lutowa może pozostać zamknięta podczas pracy, co minimalizuje niepotrzebne narażenie na otaczające środowisko i pomaga utrzymać czystszą procedurę pracy.

Pojemnik obraca się wokół osi centralnej, jednocześnie obracając się wokół własnej osi.Ten połączony ruch redystrybuuje materiał wewnątrz pojemnika bez użycia bezpośrednio kontaktowego ostrza mieszania.

Digitalny timer umożliwia operatorom określenie cyklu przygotowania.

Dwie puszki pasty lutowej mogą być przetwarzane w ciągu jednego cyklu.

Zestaw ruchomy znajduje się wewnątrz szafki maszynowej.

Opublikowane listy ZD-400 powszechnie podają prędkość, pojemność, wymiary, moc, napięcie, urządzenia i wartości masy pokazane powyżej.z niektórymi wersjami wykazującymi zakres 1 ¢ 99 minut, a inne używające podzielonych zakresów ustawieńDokładne dane o sterowniku, wtyczce, napięciu, urządzeniu i tablicy nazwy należy zatem przed zakupem potwierdzić w porównaniu z oferowaną jednostką.

ZD-400 jest używany głównie przed drukiem stencilów pasty lutowej.laboratorium inżynieryjne, lub obszar wsparcia produkcji.

Maszyna nadaje się do:

• Produkcja SMT z dużą ilością mieszanin i małą objętością.
• Średnie i duże objętości PCB.
• Prototyp i linie wprowadzenia nowego produktu.
• Procesy drukowania w trybie ręcznym, półautomatycznym i automatycznym.
• Dostawcy usług w zakresie produkcji elektroniki.
• Fabryki obsługujące wiele partii pasty lutowej.
• Obiekty poszukujące standaryzowanej procedury przygotowywania pasty.
• Linie produkcyjne wykorzystujące powszechne pojemniki z pastą lutową o wadze 500 g.
• Laboratoria oceniające parametry druku pasty lutowej.
• Wydziały napraw wykonujące prace BGA, QFN, LED lub drobne.

Sprawdź etykietę pasty lutowej, numer partii, datę ważności, warunki przechowywania oraz instrukcje dostawcy.

Nie mieszać pasty, której okres ważności upłynął, która jest zanieczyszczona, wycieka, suszona, oddzielona do nieodwracalności lub przechowywana poza dopuszczonymi warunkami.

Należy usunąć wymaganą pastę lutową z magazynu chłodzonego i przestrzegać okresu odzyskiwania temperatury określonego przez producenta pasty lutowej.

Nie należy polegać na wymieszaniu w celu zastąpienia obowiązkowych wymogów kondycjonowania.

Przed załadunkiem:

• Upewnij się, że urządzenie znajduje się na stabilnej, płaskiej powierzchni.
• Sprawdź, czy komora nie zawiera narzędzi ani obcych przedmiotów.
• Sprawdź urządzenie i mocowania.
• Potwierdź, że napięcie zasilania pasuje do tablicy nazwy.
• Sprawdź, czy przewód zasilania i połączenie uziemione są bezpieczne.
• Zbadać funkcję bezpieczeństwa okładki górnej zgodnie z procedurą konserwacji.

W każdym zestawu należy umieścić jedną puszkę pasty lutowej.

Aby zapewnić najwyższą stabilność, należy użyć pojemników o podobnej masie całkowitej.

Powszechne instrukcje obsługi zalecają zminimalizowanie różnicy masy z lewej do prawej strony, aby zmniejszyć drgania podczas pracy z dużą prędkością.

Przed uruchomieniem maszyny należy ręcznie ostrożnie obrócić uchwyt.

Potwierdź:

• Oba pojemniki są odpowiednio ustawione.
• Pudełka nie dotykają komory.
• Światło jest dobrze zamknięte.
• Żaden element nie jest luźny.
• Rotacyjna konstrukcja może swobodnie poruszać się.

Zamknij i zabezpiecz całkowicie górną osłonę.

Nigdy nie używać maszyny z otwartą, uszkodzoną, obejścioną lub nieprawidłowo zamkniętą osłoną.

Wybierz czas cyklu zgodnie z:

• Zalecenia producenta pasty lutowej.
• Rodzaj pasty i stop.
• Wielkość kontenera.
• Czas przechowywania.
• Wewnętrzna procedura fabryczna.
• Temperatura otoczenia.
• Zweryfikowanie inżynierii procesów.

Nie zakładaj, że jeden czas mieszania jest odpowiedni dla każdej pasty lutowej.

Wciśnij urządzenie sterujące, a urządzenie rozpocznie połączony ruch obrotowy i obrotowy.

Pojemniki pozostają zamknięte, podczas gdy wewnętrzny materiał jest redystrybuowany.

Po zakończeniu cyklu należy pozwolić mechanizmowi całkowicie się zatrzymać przed otwarciem osłony.

Nie próbuj zatrzymać obracającego się zespołu ręcznie.

Należy ostrożnie usunąć pojemnik i sprawdzić jego stan zewnętrzny.

Sprawdź:

• Wyciek.
• Deformacja pokrywy.
• Nienormalny wzrost temperatury.
• Spuścić etykiety.
• Uszkodzenie urządzeń.
• Niezwykły hałas lub wibracje odnotowane podczas pracy.

Otwórz i użyj pasty lutowej zgodnie z procedurą produkcji.

Zapisywanie czasu mieszania, operatora, partii, czasu otwarcia i linii produkcyjnej, jeżeli wymagana jest identyfikowalność.

Wybór właściwego mieszalnika pasty lutowej wymaga więcej niż sprawdzenia nazwy modelu. Kupujący powinni porównać konfigurację elektryczną, rozmiar pojemnika, konstrukcję urządzeń, objętość produkcji,struktury bezpieczeństwa, i wsparcie posprzedażne.

Standardowa armatura ZD-400 jest zazwyczaj przeznaczona do zwykłych 500 g puszek pasty lutowej.

Przed zamówieniem należy podać:

• Średnica kontenera.
• Wysokość kontenera.
• Waga netto pasty lutowej.
• Waga całkowita po załadowaniu puszki.
• Średnica pokrywy.
• Zdjęcia kontenera.
• Wymagana liczba pojemników na cykl.

W przypadku strzykawek, wkładek, rur z czerwonym klejem lub nie standardowych opakowań może być konieczne zastosowanie specjalnego uchwytu.

Standardowe specyfikacje zazwyczaj zawierają wersję AC 220 V, 50/60 Hz. Niektórzy dostawcy mogą dostarczać wersję AC 110 V.

Potwierdzenie:

• Nominalne napięcie.
• Częstotliwość.
• Standardowa wtyczka.
• Metoda uziemienia.
• Kraj docelowy.
• Władowanie fabryczne.

Nie należy obsługiwać maszyny o napięciu 220 V z zasilania 110 V ani maszyny o napięciu 110 V z zasilania 220 V bez odpowiednio zaprojektowanego rozwiązania elektrycznego.

Standardowa konfiguracja z dwoma puszekami jest odpowiednia, gdy fabryki regularnie przygotowują jedną lub dwie puszki o wadze 500 g.

W celu oceny zakupu obliczyć:

Odpowiednie urządzenie musi:

• Przytrzymaj pojemnik.
• Nie można poruszać się podczas rotacji.
• Łatwo je ładować i rozładowywać.
• Dopasować średnicę pojemnika.
• Odporność na normalne zużycie.
• Wspieranie zrównoważonej pracy.
• Unikaj uszkodzenia puszki lub etykiety.

Poproś dostawcę o potwierdzenie:

• Przykryj zabezpieczenie.
• Automatyczne zatrzymanie cyklu.
• Metoda zatrzymania awaryjnego.
• Połączenie uziemione.
• Ochrona przed bezpiecznością lub przeciążeniem.
• Poprawne etykiety ostrzegawcze.
• Dostępność instrukcji obsługi.
• Zgodność elektryczna dla rynku docelowego.

ZD-400 jest sprzedawany w różnych wersjach z panelem z czasomierzami.

Duży zakres czasu może być przydatny, ale powtarzalność, prosta obsługa i kontrola parametrów są ważniejsze niż maksymalny wybierany czas trwania.

Sprawdź:

• Materiał szafy i wykończenie powierzchni.
• Jakość obróbki urządzeń.
• Wewnętrzne zabezpieczenia.
• Instalacja silnika.
• Stan łożyska.
• Przytrzymałość zawiesiny.
• Mechanizm zamykania.
• Wyświetlać jasność.
• Odpowiedź przycisku sterowania.
• Ochrona opakowań.

Badanie przed wysyłką może obejmować:

Mieszalnik powinien być częścią kompletnego systemu zarządzania pasą lutową, a nie działać jako pojedynczy proces.

Sprawdź:

• Producent.
• Stopy.
• Klasyfikacja cząstek.
• Typ fluksów.
• Numer partii.
• Data ważności.
• Wymóg przechowywania.
• Stan transportu.

Należy zachować warunki przechowywania określone przez producenta pasty lutowej.

Zapis:

• Czas usunięcia z chłodni.
• Początek i koniec odzyskiwania temperatury.
• Model mikserki.
• Cykl mieszania.
• /Operator.
• Kontener.
• Czas otwarcia.

Monitor:

• Stosunek pastowego rolka.
• Wypełnienie otworu.
• Efektywność transferu.
• Wysokość odcisku.
• Obszar odcisków.
• Wielkość druku.
• Związanie mostków.
• Niewystarczający depozyt.
• Zmywanie.
• Częstotliwość czyszczenia stencil.

Wykorzystanie wyników kontroli pasty lutowej w celu zweryfikowania całego procesu przygotowania i druku.Ciśnienie w wyciśnięciu, prędkość separacji, stan drukarki, kontrola środowiska i właściwości pasty lutowej.

Nie umieszczaj urządzenia na niestabilnym wózku, na nachylonym stole, na cienkiej półce ani na powierzchni, która wzmacnia wibracje.

• Wytrzyj zewnętrzną szafę czystą szmatą.
• Natychmiast usunąć pozostałości pyłu i pasty lutowej.
• Sprawdź urządzenie na zanieczyszczenie.
• Sprawdź osłonę i zamek.
• Posłuchaj nieprawidłowych hałasów.
• Obserwuj wibracje podczas pracy.
• Potwierdź normalną pracę zegarka.

• Sprawdź widoczne śruby i elementy mocujące.
• Sprawdź przewód zasilania i wtyczkę.
• Sprawdź funkcję zabezpieczenia osłony.
• Sprawdź stan przeciwwagi.
• Sprawdź gumowe stopy lub podparcie do wyrównania.
• Posprzątaj komorę wewnętrzną po odłączeniu zasilania.

• Sprawdź silnik i mechanizm przekładni.
• Sprawdź łożyska pod kątem nieprawidłowego hałasu lub luźności.
• Sprawdź końce.
• Sprawdź dokładność czasu.
• Potwierdź ciągłość uziemienia.
• Wymiana zużytych elementów urządzenia.
• Przejrzyj dokumentację konserwacyjną.

Ogólne instrukcje dotyczące tego typu maszyny podkreślają utrzymanie czystości urządzenia, sprawdzenie elementów mocujących, sprawdzenie reakcji przełącznika pokrywy i utrzymanie stabilnej instalacji.

1. Przed użyciem maszyny należy zapoznać się z instrukcją obsługi.
2. Sprawdź prawidłowe napięcie przed podłączeniem zasilania.
3. Użyj odpowiednio uziemionego gniazda.
4. Utrzymać urządzenie na stabilnej i płaskiej powierzchni.
5. Nie stosować z uszkodzoną osłoną lub urządzeniem.
6. Nie omijaj blokady bezpieczeństwa.
7. Nigdy nie dotykaj mechanizmu obrotowego podczas pracy.
8. Poczekaj, aż ruch całkowicie się zatrzyma, zanim otworzysz.
9. Utrzymuj odpowiednią równowagę między tymi dwoma pozycjami.
10. Nie mieszaj zbiorników z przeciekami, pęknięciami lub deformacjami.
11. Nie umieszczaj luźnych narzędzi w komorze.
12. Odłącz prąd przed czyszczeniem lub badaniem.
13. Trzymaj dzieci i nieuprawniony personel z dala.
14. Natychmiast przerwać działanie w przypadku wystąpienia silnych wibracji.
15. Skontaktuj się z wykwalifikowanym personelem do obsługi elektrycznej.

Proszę podać:

• Wymagana ilość.
• Kraj docelowy.
• Adres dostawy lub najbliższy port.
• Wymagane napięcie.
• Standardowa wtyczka.
• Wymiary puszki z pasty lutowej.
• Masa brutto każdego załadowanego kontenera.
• Zdjęcia puszki z pasty lutowej.
• Potrzebujemy dostosowanych urządzeń.
• Preferowana metoda transportu.
• Wymagane warunki handlowe.
• Wymagana data dostawy.

Podanie tych informacji pozwala dostawcy potwierdzić zgodność i przygotować dokładniejszą ofertę.

Tak. Standardowa konfiguracja jest zaprojektowana tak, aby pomieścić dwie powszechnie używane puszki z pastą lutową o wadze 500 g podczas jednego cyklu. Obie strony powinny mieć podobną masę całkowitą.zainstalować odpowiednią przeciwwagę w przeciwległym urządzeniu, aby utrzymać równowagę.

Główną zaletą maszyny jest możliwość mieszania pasty lutowej wewnątrz zamkniętego pojemnika, co zmniejsza bezpośredni kontakt operatora i niepotrzebne narażenie na działanie środowiska.Pojemnik musi być prawidłowo zamknięty i sprawdzany pod kątem wycieków, pęknięć lub deformacji przed załadunkiem.

Zawsze należy przestrzegać wymogów dotyczących klimatyzacji określonych przez producenta pasty lutowej.Nieprawidłowe obsługiwanie może powodować kondensację, problemy z lepkością, niestabilność druku lub skrócenie czasu pracy.

Tak, pod warunkiem że przeciwległe urządzenie zawiera odpowiednią przeciwwagę.nieprawidłowy hałasZmniejszona stabilność lub przedwczesne zużycie mechaniczne.

Standardowe urządzenie przeznaczone jest głównie do zwykłych puszek z pasty lutowej o wadze 500 g. Strzykawki, wkłady, rurki klejące, pojemniki z czerwonym klejem i specjalne opakowania mogą wymagać dostosowanego urządzenia.Proszę podać średnicę pojemnika, wzrostu, masy brutto oraz zdjęć potwierdzających zgodność.

Szukasz niezawodnego mieszalnika pasty lutowej ZD-400 dla linii produkcyjnej SMT?

Wyślij nam wymaganą ilość, napięcie, standard wtyczki, kraj przeznaczenia i wymiary pojemnika pasty lutowej.dostawa międzynarodowa, i wsparcie części zamiennych.

Wyślij dziś zapytanie o cenę, dostępność, potwierdzenie napięcia, szczegóły pakowania i opcje wysyłki międzynarodowej.
