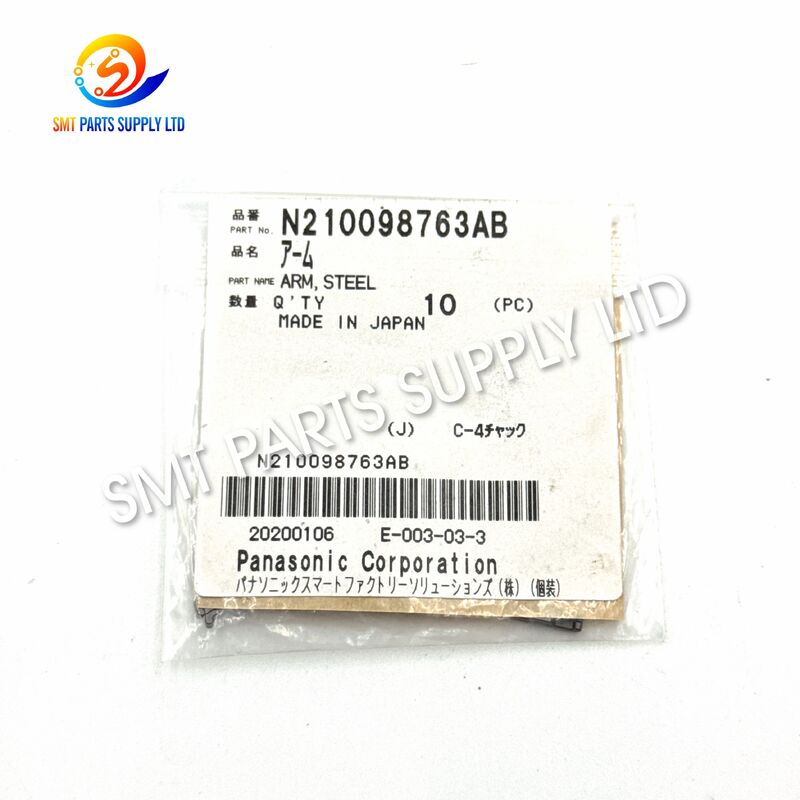

Panasonic N210098763AB Precyzyjna stalowa zaciska dla CM602 i uchwytnika NPM z mechanicznym zaangażowaniem

Stalowe ramię zaciskowe Panasonic N210098763AB do uchwytu CM602 NPM

Stalowe ramię zaciskowe Panasonic N210098763AB to precyzyjna mechaniczna część zamienna powszechnie stosowana w zespołach uchwytów maszyn umieszczających CM602 i NPM SMT. Jest ono również opisywane w katalogach części jako „RAMIĘ, STAL”, „Ramię zaciskowe” lub „Ramię zaciskowe uchwytu 12”. Jego głównym celem jest zapewnienie kontrolowanego mechanicznego sprzężenia w odpowiednim mechanizmie uchwytu dyszy lub głowicy umieszczającej.

Podczas masowej produkcji elektroniki elementy głowicy umieszczającej wykonują tysiące ruchów roboczych. Powtarzający się ruch, zanieczyszczenie, uderzenia mechaniczne, nieprawidłowa instalacja lub zużycie otaczających części mogą mieć wpływ na ruch i zaczepienie ramienia zaciskowego. Wymiana zgiętego, zużytego, pękniętego lub uszkodzonego ramienia może pomóc w przywróceniu mechanicznego działania zespołu uchwytu po sprawdzeniu całego mechanizmu głowicy.

W celu dokładnego zamówienia klienci powinni podać pełny numer częściN210098763AB, model maszyny, specyfikacja głowicy umieszczającej, wymagana ilość i zdjęcia istniejącego komponentu. CM602 i NPM to aplikacje najczęściej wymieniane na liście, ale przed zakupem należy sprawdzić zgodność z zainstalowanym zespołem uchwytu i listą części maszyny.

Numer referencyjny N210098763AB jest konsekwentnie identyfikowany w niezależnych wykazach części SMT jako stalowe ramię zaciskowe powiązane z zastosowaniami oprawek CM602 i NPM.

W ramieniu zastosowano zwartą stalową konstrukcję odpowiednią do powtarzalnego ruchu mechanicznego wewnątrz kompatybilnego mechanizmu uchwytu. Jego sztywna forma pomaga zachować wymaganą geometrię sprzęgania, gdy element jest prawidłowo zainstalowany.

Pełny numer częściN210098763ABpozwala zespołom konserwacyjnym odróżnić ten element od wizualnie podobnych ramion stosowanych w innych głowicach, uchwytach lub generacjach maszyn.

Ta część jest powiązana z mechaniczną sekcją zaciskową odpowiedniego uchwytu dyszy lub zespołu głowicy rozmieszczającej, a nie z podajnikiem, serwonapędem, płytą sterującą, zaworem lub systemem czujników.

Ramię zaciskowe może być magazynowane w ramach zapasów konserwacyjnych SMT na potrzeby naprawy sprzętu, planowanego serwisowania i wymiany awaryjnej.

Produkt jest kompaktowy i można go pakować pojedynczo lub łączyć z innymi częściami maszyn SMT, pomagając zagranicznym fabrykom obniżyć koszty oddzielnej wysyłki.

Przed złożeniem zamówienia klienci mogą przesłać informacje o maszynie i zdjęcia starych części. Pomaga to zidentyfikować możliwe różnice w konfiguracji głowicy, położeniu uchwytu, sufiksie rewizji i wymiarach komponentu.

Ramię zaciskowe działa jako część ruchomego zespołu mechanicznego. Może wymagać wymiany, gdy kontrola wykaże uszkodzenie fizyczne, nadmierne zużycie, słaby ruch lub nieprawidłowe połączenie.

Powtarzające się cykle zaciskania i zwalniania mogą stopniowo zużywać powierzchnię styku ramienia, część obrotową, powierzchnię montażową lub krawędź ustalającą.

Szybkość zużycia może zależeć od:

• Dzienne godziny produkcji
• Częstotliwość cykli głowicy umieszczającej
• Jakość konserwacji maszyn
• Czystość zespołu uchwytu
• Stan powiązanej sprężyny
• Wyrównanie uchwytu
• Poprzednie kolizje komponentów
• Praktyki smarowania, jeśli ma to zastosowanie

Zużyty obszar styku może zmienić sposób sprzęgania ramienia z powiązanym elementem uchwytu.

Kolizja dyszy, upuszczenie zespołu głowicy, wymuszony ruch ręczny, nieprawidłowe użycie narzędzia lub ciało obce wewnątrz mechanizmu mogą spowodować wygięcie lub uszkodzenie ramienia.

Nawet niewielkie odkształcenie może spowodować:

• Ograniczony ruch
• Nierówny kontakt
• Nieprawidłowe połączenie uchwytu
• Zakłócenia mechaniczne
• Nietypowy hałas podczas pracy
• Powtarzające się alarmy posiadacza
• Przyspieszone zużycie otaczających części

Widocznie zgiętego ramienia nie należy prostować i ponownie używać bez odpowiedniej oceny technicznej.

Wokół ruchomego mechanizmu może gromadzić się kurz, pozostałości tłuszczu, klej, połamane fragmenty komponentów lub inne zanieczyszczenia.

Zanieczyszczenie może:

• Zwiększ tarcie
• Ogranicz ruch ramienia
• Zapobiegaj pełnemu zaangażowaniu
• Uszkodzić powierzchnie stykowe
• Stwórz nierówny ruch
• Wpływ na działanie sprężyny powrotnej

Czyszczenie należy zakończyć zgodnie z procedurą konserwacji maszyny.

Ramię stalowe może współpracować ze sprężyną lub innym mechanizmem powrotnym. Słaba, uszkodzona, brakująca lub nieprawidłowo zainstalowana sprężyna może powodować nieprawidłowy ruch ramienia.

Wymiana samego ramienia może nie rozwiązać problemu, gdy sprężyna jest uszkodzona.

Uszkodzony uchwyt, wał, sworzeń obrotowy, tuleja, śruba mocująca lub blok stykowy mogą wywierać nienormalną siłę na ramię zaciskowe.

Przed zamontowaniem części zamiennej należy sprawdzić cały zespół mechaniczny.

Ramię może przedwcześnie ulec uszkodzeniu po zainstalowaniu:

• W złym kierunku
• W nieprawidłowej pozycji uchwytu
• Z niewłaściwym mocowaniem
• Z nieodpowiednią sprężyną
• Pod wpływem nadmiernej siły dokręcania
• Bez odpowiedniego luzu
• Z zanieczyszczeniami uwięzionymi pod spodem
• Z niedopasowanymi otaczającymi komponentami

Sfotografowanie oryginalnego montażu przed demontażem może zmniejszyć liczbę błędów montażowych.

Objawy te mogą być także powodowane przez inne części zespołu głowicy umieszczającej. Przed podjęciem decyzji, który element należy wymienić, zaleca się przeprowadzenie pełnego przeglądu mechanicznego.

Zainstalowanie prawidłowo dopasowanego ramienia zaciskowego N210098763AB zapewnia praktyczne rozwiązanie naprawy w przypadku potwierdzenia, że ​​istniejące ramię jest zużyte, uszkodzone, zdeformowane lub go brakuje.

Ramię zamienne musi odpowiadać wymaganym:

• Ogólny kształt
• Grubość materiału
• Rozmiar otworu obrotowego
• Profil kontaktowy
• Orientacja montażowa
• Pozycja uchwytu
• Punkt zaczepienia sprężyny
• Konfiguracja głowy

Sam podobny wygląd nie potwierdza zamienności.

Pełny kod należy zapisać jako:

N210098763AB

Ostatni przyrostek jest ważny. Kupujący nie powinni zamawiać wyłącznie według opisów takich jak „ramię NPM”, „zacisk CM602” lub „ramię uchwytu”.

Część może służyć do:

• Naprawcza konserwacja maszyny
• Konserwacja zapobiegawcza głowicy umieszczającej
• Naprawa mechanizmu uchwytu dyszy
• Regeneracja maszyn używanych
• Przygotowanie części zamiennych do linii produkcyjnej
• Wymiana uszkodzonych elementów mechanicznych
• Zapasy konserwacyjne dla fabryk zagranicznych
• Inwentarz sprzętu firmy serwisowej

Dostarczenie zdjęcia starej części i informacji o maszynie umożliwia dostawcy porównanie widocznej struktury przed wysyłką.

Polecane zdjęcia to:

N210098763AB jest najczęściej wymieniany jako ramię zaciskowe do sprzętu CM602 i NPM. Jedno szersze odniesienie do części wiąże również kod z konfiguracjami NPM-TT2, NPM-W2, CM402, CM212 i DT401. Ponieważ ta szersza lista modeli nie jest spójna w każdym katalogu, kupujący powinni ją traktować jedynie jako punkt odniesienia weryfikacyjny, a nie dowód uniwersalnej kompatybilności.

Oficjalne informacje o produkcie firmy Panasonic opisują urządzenia NPM jako modułowe maszyny do umieszczania, wykorzystujące różne konfiguracje głowic umieszczających. Jest to jeden z powodów, dla których sama dokładna seria maszyn może nie wystarczyć do doboru części zamiennych.

N210098763AA i N210007284AB pojawiają się obok N210098763AB w niektórych wykazach części zamiennych SMT, ale tych referencji nie należy przedstawiać jako gwarantowanych zamienników. Przyrostek, profil, konfigurację głowicy i pozycję montażową należy sprawdzić osobno.

Ramię jest powszechnie sprzedawane do zastosowań z uchwytami CM602. Można go zastosować, gdy zamontowane ramię ma numer N210098763AB i wymaga wymiany ze względu na zużycie lub uszkodzenie fizyczne.

Część ta jest również powszechnie wymieniona w wykazie urządzeń do rozmieszczania NPM. Dokładna konfiguracja maszyny NPM i głowicy powinna zostać uwzględniona w zapytaniu ofertowym, ponieważ różne modele NPM mogą wykorzystywać różne głowice pozycjonujące i zespoły mechaniczne.

N210098763AB można wziąć pod uwagę, gdy kontrola potwierdzi uszkodzenie ramienia w odpowiednim mechanizmie uchwytu dyszy lub uchwytu zaciskowego.

Jednocześnie należy sprawdzić następujące części:

• Korpus uchwytu
• Wiosna powrotna
• Sworzeń obrotowy
• Śruba montażowa
• Wał lub tuleja
• Powierzchnia kontaktu
• Zespół dyszy
• Połączenia pneumatyczne wokół głowicy
• Czujniki związane z pozycjonowaniem uchwytu
• Przystanki mechaniczne

Fabryki obsługujące kompatybilne maszyny mogą przechowywać zweryfikowane ramiona zaciskowe w magazynie serwisowym.

Praktyczny plan zapasów może obejmować:

Firmy serwisujące sprzęt SMT mogą wykorzystać ramię przy przebudowie kompatybilnych głowic lub przygotowaniu używanych maszyn do odsprzedaży.

Przed zakończeniem renowacji technicy powinni sprawdzić:

• Swobodny ruch mechaniczny
• Prawidłowa orientacja ramion
• Zaangażowanie posiadacza
• Akcja powrotu wiosny
• Kalibracja głowicy
• Działanie dyszy
• Stan alarmu maszyny
• Wyniki rozmieszczenia próbnego

To ramię zaciskowe może wspierać czynności konserwacyjne w:

• Fabryki usługowe produkujące elektronikę
• Zakłady elektroniki samochodowej
• Zakłady elektroniki użytkowej
• Producenci sterowania przemysłowego
• Fabryki sprzętu komunikacyjnego
• Firmy zajmujące się montażem diod LED
• Linie do produkcji energoelektroniki
• Fabryki tablic kontrolnych urządzeń
• Produkcja elektroniki medycznej
• Centra naprawy sprzętu SMT
• Firmy zajmujące się dystrybucją części zamiennych
• Firmy zajmujące się regeneracją sprzętu używanego

N210098763AB jest pasywnym elementem mechanicznym. Sam w sobie nie generuje ruchu elektrycznego, pneumatycznego ani silnikowego.

Ramię pozostaje w określonej pozycji w zespole uchwytu. Jego położenie spoczynkowe może być utrzymywane przez sprężynę, konstrukcję obrotową, geometrię uchwytu lub inny element mechaniczny.

Podczas sekwencji działania maszyny siła przenoszona jest przez odpowiedni mechanizm głowicy umieszczającej.

W zależności od konstrukcji głowicy siła ta może spowodować, że ramię:

• Obracać
• Zmiana
• Otwarte
• Zamknąć
• Zachować
• Uwolnienie
• Skontaktuj się z posiadaczem
• Wróć do pierwotnej pozycji

Powierzchnia stykowa ramienia łączy się z pasującym elementem uchwytu. Prawidłowe wymiary i ustawienie pozwalają mechanizmowi zachować wymagane połączenie mechaniczne.

Kiedy siła robocza zostanie usunięta lub odwrócona, ramię odsunie się od pozycji załączenia.

Sprężyna lub powiązany element może pomóc w przywróceniu jej do normalnego położenia.

Ruch powtarza się podczas produkcji. Niezawodne działanie zależy od:

• Prawidłowa geometria ramienia
• Prawidłowa instalacja
• Oczyścić powierzchnie stykowe
• Odpowiedni luz obrotowy
• Prawidłowy stan sprężyny
• Bezpieczne elementy mocujące
• Nieuszkodzone elementy uchwytu
• Prawidłowa regulacja maszyny

Dokładne rozmieszczenie komponentów zależy od modelu głowicy umieszczającej.

Pierwszym wymaganiem selekcji jest dokładne dopasowanie do:

N210098763AB

Nie pomijaj finałuABprzyrostek.

Zamiast pisać tylko „NPM”, podaj pełne oznaczenie maszyny.

Przykłady mogą obejmować:

• CM602
• Dokładna seria NPM
• NPM-W2
• NPM-TT2
• Inny model pokazany na liście BOM urządzenia

Pełny model pomaga w sprawdzeniu zgodności, ale nie zastępuje weryfikacji numeru części.

Podaj specyfikację głowicy, etykietę identyfikacyjną głowicy, liczbę dysz lub kod zespołu uchwytu.

Ta sama platforma maszyny może być wyposażona w więcej niż jeden typ głowicy.

Sprawdź zamiennik w stosunku do usuniętego ramienia pod kątem:

Katalog części maszyn lub zestawienie materiałów należy traktować jako preferowany punkt odniesienia przy wyborze.

Jeśli to możliwe, podaj:

• Numer seryjny maszyny
• Numer seryjny głowicy
• Kod zespołu
• Schemat części rozłożonych
• Istniejący numer części
• Zapis poprzedniego zakupu

Klient powinien zapoznać się z oferowanym stanem przed złożeniem zamówienia.

Stan dostawy należy potwierdzić w ofercie.

Możliwe żądania mogą obejmować:

• Oryginał nowy
• Oryginał używany
• Odnowiony
• Kompatybilny nowy

Klient powinien zapoznać się z oferowanym stanem przed złożeniem zamówienia.

Należy podać zarówno ilość natychmiastowej naprawy, jak i oczekiwaną ilość zapasów.

Na przykład:

Wyślij kraj docelowy, kod pocztowy, preferowanego kuriera i wymaganą datę dostawy.

Informacje te pozwalają dostawcy obliczyć:

• Dostępne opcje wysyłki
• Szacunkowy koszt transportu
• Wymagania dotyczące pakowania
• Szacowany czas tranzytu
• Skonsolidowane możliwości wysyłki

Przed złożeniem zapytania o wycenę przygotuj następujące informacje:

Pełne informacje pomagają zmniejszyć opóźnienia i nieprawidłowe przesyłki.

W protokole zamówienia i na etykiecie opakowania powinien znajdować się pełny kodN210098763AB.

Ramię należy sprawdzić pod kątem:

• Widoczne zagięcie
• Spękanie
• Złamane krawędzie
• Silne zadrapanie
• Korozja
• Zanieczyszczenie
• Nieprawidłowe ślady napraw
• Uszkodzone obszary montażowe

Jeśli dostępna jest próbka referencyjna, dostarczone ramię można porównać z profilem próbki, grubością, położeniem otworu i kształtem styku.

Należy sprawdzić otwór obrotowy, sekcję stykową, złącze sprężyny i orientację montażu pod kątem oczywistych niespójności.

Ilość w opakowaniu należy sprawdzić z zamówieniem i listem przewozowym.

Produkt należy chronić przed:

• Uderzenie
• Kompresja
• Drapanie
• Wilgoć
• Rdza
• Mieszanie z innymi numerami części
• Utrata małych elementów

Instalacja powinna zostać przeprowadzona przez przeszkolonych techników konserwacji SMT.

1. Zatrzymaj urządzenie, stosując zatwierdzoną procedurę wyłączania.
2. W razie potrzeby odizoluj energię elektryczną i pneumatyczną.
3. Przesuń głowicę umieszczającą do bezpiecznej pozycji konserwacyjnej.
4. Przed demontażem zapisz obecną konstrukcję uchwytu.
5. Zrób zdjęcia położenia ramienia, sprężyny, uchwytu i elementów mocujących.
6. Usuń istniejące ramię za pomocą odpowiednich narzędzi.
7. Sprawdź usunięte ramię pod kątem zużycia, pęknięć lub zgięć.
8. Sprawdź uchwyt, sworzeń obrotowy, sprężynę, śruby i otaczające elementy.
9. Dokładnie wyczyść miejsce montażu.
10. Porównaj nowe ramię z usuniętym elementem.
11. Potwierdź prawidłowy kierunek montażu.
12. Zamontuj ramię bez stosowania nadmiernej siły.
13. Zainstaluj ponownie prawidłowo sprężynę i powiązane elementy.
14. Sprawdź, czy mechanizm porusza się swobodnie.
15. W razie potrzeby wykonaj kalibrację maszyny.
16. Uruchom maszynę w trybie konserwacji lub testowym.
17. Potwierdź, że nie ma już żadnego powiązanego alarmu.
18. Wykonaj kontrolowany test produkcyjny.
19. Po zakończeniu cyklu testowego ponownie sprawdź zespół.
20. Odnotuj wymianę w dzienniku konserwacji.

Zawsze postępuj zgodnie z zatwierdzoną instrukcją konserwacji i procedurą bezpieczeństwa w miejscu pracy dla konkretnej maszyny.

Oczyścić mechanizm zgodnie z harmonogramem konserwacji. Nie używaj nieodpowiednich środków chemicznych ani narzędzi ściernych na precyzyjnych powierzchniach.

Sprawdź:

• Wygięta konstrukcja
• Spękanie
• Luźny montaż
• Nierówne zużycie
• Korozja
• Ograniczony ruch
• Nieprawidłowe ślady kontaktowe

Ramię może wyglądać na uszkodzone, ponieważ odpowiednia sprężyna jest słaba, uszkodzona lub nieprawidłowo zainstalowana.

Nie naciskaj uchwytu poza jego normalny zakres ruchu. Nadmierna siła może uszkodzić ramię, uchwyt, sprężynę lub część obrotową.

Przydatny zapis powinien zawierać:

• Numer maszyny
• Numer seryjny maszyny
• Model głowy
• Data awarii
• Zaobserwowany objaw
• Usunięto numer części
• Zainstalowany numer części
• Imię technika
• Wynik testu
• Data kolejnej kontroli

Zachowaj części zamienne:

• W indywidualnie oznakowanych torebkach
• W suchym środowisku
• Z dala od materiałów żrących
• Chroniony przed uderzeniami
• Oddzielone numerem części
• Wewnątrz zamkniętej szafki z częściami zamiennymi

Koszt frachtu, czas dostawy i dostępność wysyłki są potwierdzane w zależności od miejsca docelowego, wagi paczki, wielkości zamówienia i wybranej usługi.

Koncentrujemy się na częściach zamiennych do montażu elektronicznego i urządzeń do produkcji SMT.

Przed złożeniem zamówienia klienci mogą podać numer części, model maszyny i zdjęcia produktu.

N210098763AB można spakować z innymi wymaganymi przedmiotami, w tym:

• Dysze SMT
• Części podajnika
• Filtry
• Czujniki
• Zawory
• Silniki
• Kierowcy
• Tablice sterujące
• Paski
• Kable
• Posiadacze
• Sprężyny
• Namiar
• Mechaniczne części maszyn

Obsługujemy zapytania z Europy, Ameryki Północnej, Azji Południowo-Wschodniej i innych rynków zagranicznych.

W ofercie można określić:

• Oferowany stan
• Numer części
• Ilość
• Cena jednostkowa
• Czas realizacji
• Metoda pakowania
• Opcja wysyłki
• Warunki płatności
• Warunki gwarancji

Małe elementy mechaniczne są oznakowane i zabezpieczone, aby zapobiec uszkodzeniom lub zmieszaniu podczas transportu międzynarodowego.

N210098763AB to stalowe mechaniczne ramię zaciskowe, powszechnie stosowane w zgodnych zespołach uchwytów maszyn umieszczających CM602 i NPM. Wspomaga ruch zaciskający lub utrzymujący powiązanego mechanizmu mechanicznego.

Nie należy zakładać żadnej uniwersalnej kompatybilności. Maszyny NPM mogą wykorzystywać różne konfiguracje głowic umieszczających i uchwytów. Przed złożeniem zamówienia proszę podać dokładny model maszyny, specyfikację głowicy, BOM sprzętu i zdjęcia starych części.

Nie należy zakładać bezpośredniej zamienności. Chociaż oba odniesienia pojawiają się w powiązanych wykazach części, przed wymianą należy sprawdzić przyrostek, wymiary, profil, położenie uchwytu i konfigurację wyposażenia.

Proszę podać N210098763AB, wymaganą ilość, model maszyny, typ głowicy, preferowany stan dostawy, kraj docelowy, kod pocztowy oraz wyraźne zdjęcia istniejącego komponentu i pozycji instalacji.

Tak. Prosimy o przesłanie numerów części i ilości wymaganych dysz, uchwytów, sprężyn, filtrów, zaworów, czujników, pasków, silników, sterowników, części podajnika lub tablic sterujących w celu skonsolidowanego sprawdzenia i pakowania.

Aby uzyskać dokładną wycenę, prosimy o przesłanie pełnego numeru części, ilości, modelu maszyny, informacji o głowicy rozmieszczającej, miejsca docelowego i zdjęć produktu.

SMT CZĘŚCI DOSTAWY LTD

Osoba kontaktowa:Tomasz Tang
Dział:Dział sprzedaży
Telefon:+86 13861307079
E-mail: tomas@smtmachine-parts.com
Adres:D-D526, Haye TechnoPark, nr 93 Weihe Road, Industrial Park District, Suzhou, Jiangsu, 215127, Chiny

Czekamy na zapytania od fabryk SMT, producentów elektroniki, firm zajmujących się konserwacją, odnawiaczy sprzętu i dystrybutorów części zamiennych.

Nazwy produktów firmy Panasonic i wszystkich wymienionych modeli sprzętu służą wyłącznie do wyjaśnienia zamierzonego zastosowania i pomocy w identyfikacji części zamiennych. Wszystkie znaki towarowe należą do ich odpowiednich właścicieli. Dostępność produktu, stan, kompatybilność, gwarancja i warunki dostawy podlegają ostatecznej wycenie.
