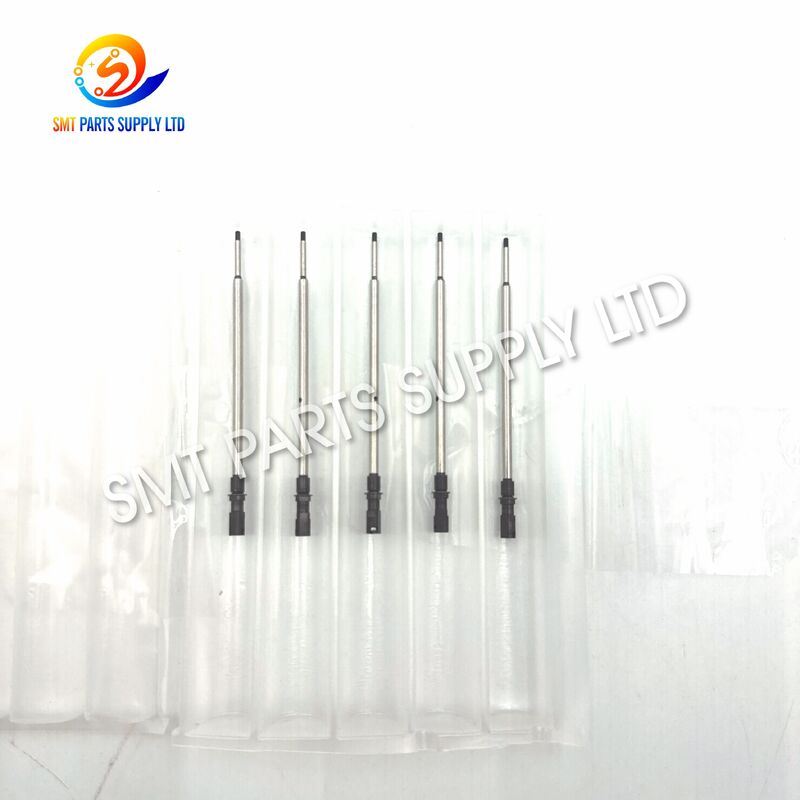

FUJI 2AGTHA004600 2SGTHA000500 2AGTHA009100 Precyzyjny wał dyszy NXT H24

TheWał głowicy dyszy FUJI 2AGTHA004600, 2SGTHA000500 i 2AGTHA009100 NXT H24to precyzyjny element mechaniczny stosowany w mechanizmie dyszy głowicy umieszczającej H24. Jest przeznaczony do urządzeń typu pick-and-place FUJI NXT i zapewnia dokładny, płynny i powtarzalny ruch osi dyszy podczas operacji pobierania i umieszczania komponentów.

Wał ten można również opisać jako trzon strzykawki H24, wałek uchwytu dyszy, wałek głowicy umieszczającej lub wałek napędowy dyszy. Jest to powszechnie wymagane, gdy instalowany element ulega zużyciu, zarysowaniu, wygięciu, zanieczyszczeniu lub uszkodzeniu mechanicznemu.

Produkt nadaje się do konserwacji zapobiegawczej, odbudowy głowicy umieszczającej, napraw awaryjnych i fabrycznej inwentaryzacji części zamiennych. Oryginalne i kompatybilne opcje dostaw mogą być dostępne w zależności od zapasów, wymagań dotyczących dostawy i specyfikacji klienta. Ponieważ różne numery części mogą oznaczać różne wersje lub konfiguracje montażu, kupujący powinni podać model maszyny, etykietę głowicy H24, stary numer części, zdjęcia i wymiary w celu potwierdzenia.

Wał dyszy wykonuje częste ruchy pionowe podczas normalnych operacji umieszczania SMT. W przypadku produkcji wielkoseryjnej komponent może wykonać miliony cykli ruchu podczas pracy wewnątrz głowicy umieszczającej.

Zużycie mechaniczne, zanieczyszczenie, kolizja dyszy, niewłaściwa konserwacja lub niewłaściwa instalacja mogą stopniowo zmniejszać dokładność ruchu. Uszkodzony wał może powodować sporadyczne awarie, zanim nastąpi całkowita awaria maszyny.

Problem z wałem dyszy może powodować jeden lub więcej z następujących objawów:

• Ruch dyszy jest wolniejszy niż normalnie.
• Dysza nie powraca płynnie.
• Błędy odbioru występują sporadycznie.
• Dokładność umieszczania staje się niestabilna.
• Głowica wytwarza nietypowy hałas mechaniczny.
• Wysokość dyszy wydaje się niespójna.
• Na wale widać widoczne zarysowania lub zużycie.
• Mechanizm dyszy zacina się podczas ręcznego sprawdzania.
• Wskaźniki odrzuceń miejsc docelowych nieoczekiwanie rosną.
• Po ruchu głowicy pojawia się alarm maszyny.
• Zamontowany wał jest wyraźnie wygięty.
• Powtarzające się błędy związane z dyszą występują w tej samej pozycji głowicy.

Objawy te mogą być również spowodowane dyszami, sprężynami, uchwytami, uszczelkami, czujnikami, elementami podciśnieniowymi, podajnikami, prezentacją podzespołów lub kalibracją maszyny. Dlatego przed wymianą wału należy sprawdzić cały mechanizm głowicy.

Wymiana zużytego lub uszkodzonego wału dyszy H24 może pomóc w przywróceniu kontrolowanego ruchu wewnątrz mechanizmu głowicy umieszczającej. Prawidłowy zamiennik musi pasować do wymaganej wersji głowicy, numeru części, wymiarów fizycznych, konstrukcji montażowej, stanu powierzchni i pozycji montażowej.

Ustrukturyzowany proces weryfikacji i wymiany zmniejsza ryzyko zakupu nieprawidłowych części.

Wału nie należy wybierać wyłącznie na podstawie wyglądu. Precyzyjne elementy głowicy SMT mogą wyglądać podobnie, mając różne długości, średnice, konstrukcje końcowe, rowki, ramiona, elementy montażowe lub zmiany produkcyjne.

Wał jest produkowany jako precyzyjny element głowicy umieszczającej. Kontrolowane wymiary i odpowiednio wykończona powierzchnia funkcjonalna zapewniają płynny ruch w obrębie mechanizmu dyszy H24.

Produkt przeznaczony do konserwacji i naprawy sprzętu FUJI NXT wyposażonego w głowicę pozycjonującą H24. Można go stosować podczas serwisowania zapobiegawczego, napraw awaryjnych i regeneracji głowicy.

Lista zawiera odniesienia do części2AGTHA004600, 2SGTHA000500 i 2AGTHA009100, pomagając kupującym zlokalizować produkt na podstawie różnych rejestrów zakupów lub referencji dotyczących konserwacji.

Mogą być dostępne różne opcje dostaw. Oferowany stan produktu i rodzaj dostawy zostaną wyraźnie określone w ofercie.

Przed wysyłką zamówienia można sprawdzić pod kątem numeru części, modelu maszyny, etykiety głowicy, zdjęć, wymiarów i próbki klienta.

Wał jest indywidualnie chroniony, aby zmniejszyć ryzyko zarysowania, zanieczyszczenia, uderzenia lub deformacji podczas transportu międzynarodowego.

Poniższa tabela służy do identyfikacji produktu. Nie gwarantuje to, że każdy wymieniony numer będzie bezpośrednio wymienny.

Trzy numery części mogą odnosić się do powiązanych produktów, wersji produkcyjnych, podzespołów lub różnych konfiguracji głowicy H24. Podobne opisy produktów nie potwierdzają automatycznie identycznych wymiarów ani bezpośredniej wymiany.

Przed zastąpieniem jednej referencji inną referencją klienci powinni sprawdzić:

Wałek dyszy głowicy H24 jest odpowiedni dla fabryk, działów konserwacji, firm serwisowych i dystrybutorów pracujących ze sprzętem do umieszczania FUJI NXT SMT.

Fabryki EMS często obsługują wiele linii SMT dla różnych projektów klientów. Utrzymanie odpowiednich komponentów głowicy H24 może pomóc w ograniczeniu opóźnień w naprawach i zapewnieniu stałej dostępności maszyny.

Produkcja wielkoseryjna elektroniki domowej, urządzeń inteligentnych, wyświetlaczy i powiązanych płytek drukowanych wymaga stabilnej wydajności pobierania i umieszczania. Zużyte elementy głowicy należy wymieniać podczas planowej konserwacji.

Produkcja elektroniki samochodowej zwykle wymaga udokumentowanej konserwacji, kontrolowanych procedur wymiany i stabilnej wydajności sprzętu. Weryfikacja numeru części jest szczególnie ważna przed instalacją.

Wał może obsługiwać sprzęt NXT używany do produkcji sterowników, czujników, modułów mocy, falowników, produktów komunikacji przemysłowej i urządzeń automatyki.

Producenci routerów, modułów komunikacyjnych, produktów sieciowych i płytek do przetwarzania sygnałów mogą uwzględnić wały dysz w swoich zapasach części zamiennych do maszyn umieszczających.

Produkcja tablic LED może wiązać się z długimi godzinami pracy i powtarzającymi się cyklami umieszczania. Regularna kontrola głowicy pomaga wykryć zanieczyszczenie, zużycie i nieprawidłowy ruch dyszy.

Placówki zajmujące się montażem medycznych produktów elektronicznych mogą używać zweryfikowanych komponentów zamiennych w ramach zatwierdzonych procedur konserwacji i kontroli jakości.

Profesjonalni dostawcy usług mogą używać tego komponentu podczas kontroli głowicy H24, przebudowy, naprawy i testów funkcjonalnych.

Dystrybutorzy mogą dostarczać wał dyszy do fabryk obsługujących maszyny do umieszczania NXT. Różne odniesienia i wersje należy oddzielnie oznaczyć i przechowywać.

Głowica rozmieszczająca H24 wykorzystuje wiele pozycji dysz do pobierania komponentów elektronicznych z podajników i umieszczania ich w zaprogramowanych lokalizacjach PCB. Wałek dyszy stanowi część konstrukcji mechanicznej, która umożliwia kontrolowany ruch dyszy w pionie.

Poniżej opisano uproszczoną sekwencję umieszczania:

1. Głowica umieszczająca przesuwa się do pozycji pobierania komponentu.
2. Wybrany mechanizm dyszy przesuwa się w dół.
3. Dysza osiąga zaprogramowaną wysokość zbierania.
4. Podciśnienie jest doprowadzane poprzez system dysz.
5. Element elektroniczny pobierany jest z podajnika.
6. Element jest podnoszony i transportowany za pomocą głowicy.
7. Maszyna sprawdza położenie i orientację komponentu.
8. Głowica przesuwa się do zaprogramowanej współrzędnej PCB.
9. Dysza opada na wysokość odkładania.
10. Element jest uwalniany do pozycji pasty lutowniczej.
11. Dysza powraca do pozycji wyjściowej.
12. Maszyna przechodzi do następnego zaprogramowanego cyklu.

Wał musi utrzymywać płynny i stabilny ruch przez cały ten proces. Wygięcie, zanieczyszczenie, zadrapania, nieprawidłowe wymiary lub niewspółosiowość montażu mogą zwiększyć tarcie i wpłynąć na powrót dyszy.

Wymiana samego wału może nie rozwiązać problemu, jeśli uszkodzona jest również prowadnica, sprężyna, uszczelka, uchwyt, dysza lub inny powiązany element.

Sprawdź, czy sprzęt należy do serii FUJI NXT. Podaj kompletny model, zamiast pisać tylko „maszyna NXT”.

Sprawdź, czy maszyna jest wyposażona w głowicę umieszczającą H24. Wyślij wyraźne zdjęcie etykiety na głowie.

Sprawdź dokumentację konserwacji, etykiety, historię zakupów i usunięty komponent pod kątem jednego z następujących odnośników:

• 2AGTHA004600
• 2SGTHA000500
• 2AGTHA009100

Zdjęcia powinny wyraźnie pokazywać:

• Kompletny profil wału
• Obie konstrukcje końcowe
• Główna powierzchnia ciała
• Rowki i ramiona
• Otwory lub obszary gwintowane
• Szczegóły lokalizacji lub montażu
• Oryginalna etykieta lub opakowanie
• Pozycja montażowa wewnątrz głowicy

Używaj odpowiednich precyzyjnych narzędzi pomiarowych i unikaj zarysowania oryginalnego wału podczas pomiaru.

W przypadku konserwacji awaryjnej rozważ zamówienie natychmiastowej ilości zamiennej wraz z dodatkowym zapasem. Duże fabryki mogą ustalać minimalne poziomy zapasów w zależności od ilości maszyn, godzin pracy i historii awarii.

Pełne informacje dotyczące zapytań pomagają skrócić czas wyceny i ryzyko nieprawidłowego zamówienia.

Przed wysyłką należy sprawdzić wał dyszy jako precyzyjny element mechaniczny.

Zgodne komponenty należy zwykle oceniać na podstawie zamówienia próbki wstępnej przed zakupem dużej ilości produktów.

Instalacja powinna zostać przeprowadzona przez wykwalifikowany personel konserwacyjny SMT zaznajomiony z głowicami umieszczającymi FUJI NXT.

• Zatrzymaj maszynę zgodnie z fabrycznymi procedurami bezpieczeństwa.
• Zdemontuj głowicę, stosując zatwierdzony proces konserwacji.
• Pracuj w czystym i dobrze oświetlonym miejscu.
• Przygotuj odpowiednie narzędzia precyzyjne.
• Zapisz oryginalną sekwencję montażu.
• Porównaj nowy wał z usuniętym elementem.
• Sprawdź prowadnicę, uchwyt, sprężynę, uszczelkę i dyszę.
• Upewnij się, że zamiennik nie ma widocznych uszkodzeń.

• Nie wciskaj wału w prowadnicę na siłę.
• Nie uderzaj w wał metalowymi narzędziami.
• Nie dotykaj precyzyjnych powierzchni brudnymi rękami.
• Trzymaj kurz, włókna, olej i cząsteczki metalu z daleka.
• Zamontuj elementy mocujące we właściwej kolejności.
• Tam, gdzie wymagane jest smarowanie, należy stosować wyłącznie zatwierdzony smar.
• Przed zakończeniem montażu potwierdzić swobodę ruchu.
• W razie potrzeby wymień uszkodzone powiązane komponenty.

• Jeśli jest to dozwolone, sprawdź ruch wału ręcznie.
• Sprawdź, czy dysza powraca swobodnie.
• Zamontuj ponownie głowicę zgodnie z procedurą maszynową.
• Wykonaj wymaganą kalibrację.
• Przeprowadź kontrolowany test odbioru.
• Uruchom program stażowy niskiego ryzyka.
• Sprawdź powrót dyszy i odbiór komponentów.
• Sprawdź tablice próbne.
• Zapisz datę konserwacji i numer części zamiennej.

Nie szlifować, polerować, zginać, prostować ani modyfikować wału bez zatwierdzonego procesu technicznego. Modyfikacja może zmienić krytyczne wymiary i charakterystykę powierzchni.

Wały precyzyjne mogą zostać uszkodzone w wyniku uderzenia, zanieczyszczenia, wibracji lub kontaktu z innymi produktami metalowymi. Odpowiednie opakowanie eksportowe jest zatem niezbędne.

1. Potwierdź numer części i zamówioną ilość.
2. Sprawdź powierzchnię wału.
3. Umieść wał w indywidualnej tulei ochronnej lub torbie.
4. Chroń oba końce i powierzchnie funkcjonalne.
5. Dodaj materiał amortyzujący.
6. Umieść przedmiot w odpowiednim pudełku wewnętrznym.
7. Zabezpiecz wewnętrzne pudełko w kartonie eksportowym.
8. Zastosuj etykiety produktów i ilości.
9. Zaklej karton zewnętrzny.
10. Przygotuj wymagane dokumenty przewozowe.

Dostarczamy komponenty głowicy rozmieszczającej, dysze, podajniki, części podajników, silniki, czujniki, zawory, tablice sterujące, kable, filtry, paski i inne części maszyn SMT.

Produkty można sprawdzać pod kątem modeli maszyn, numerów części, etykiet, próbek, zdjęć i wymiarów.

Oryginalne i kompatybilne opcje dostaw mogą być oferowane w zależności od wymagań klienta, dostępności zapasów, oczekiwań jakościowych i harmonogramów dostaw.

Obsługujemy zamówienia konserwacji awaryjnej, regularne zakupy fabryczne, zapasy dystrybutorów i skonsolidowane wysyłki części zamiennych.

Opakowania ochronne i elastyczne opcje transportu są dostępne dla klientów w Europie, Ameryce Północnej, Azji Południowo-Wschodniej i na innych rynkach światowych.

Nie. Kompatybilność zależy od zainstalowanej wersji głowicy umieszczającej H24, konfiguracji maszyny i wymaganego numeru części. Przed złożeniem zamówienia proszę podać kompletny model maszyny, etykietę identyfikacyjną głowicy, stare zdjęcia wału, wymiary i wymaganą ilość.

Nie należy zakładać bezpośredniej zamienności. Odniesienia te mogą oznaczać różne wersje, konfiguracje lub pozycje montażowe. Przed wymianą należy sprawdzić stary numer części, budowę fizyczną, wymiary, etykietę głowicy i pozycję montażową.

Oryginalne i kompatybilne opcje dostaw mogą być dostępne w zależności od zapasów i wymagań klienta. Oferta będzie jasno określać stan oferowanego produktu i rodzaj dostawy, aby klienci mogli wybrać odpowiednią opcję.

Prześlij wymagany numer części, kompletny model maszyny FUJI NXT, etykietę głowicy H24, wyraźne zdjęcia produktu, wymiary krytyczne, wymaganą ilość, kraj docelowy, preferowany rodzaj dostawy i przewidywaną datę dostawy.

Tak. Produkt można połączyć z dyszami, podajnikami, częściami podajników, silnikami, czujnikami, zaworami, kablami, filtrami, tablicami kontrolnymi, częściami przenośników i innymi komponentami maszyn SMT, aby uprościć zakupy i transport.

FUJI i powiązane nazwy maszyn są znakami towarowymi odpowiednich właścicieli. Służą one wyłącznie do opisu kompatybilności produktu i zamierzonego zastosowania.

Ogłoszenie nie oznacza autoryzacji, sponsorowania ani przynależności, chyba że zostało to wyraźnie określone w wycenie. Oryginalne i kompatybilne opcje dostaw zostaną określone osobno. Przed złożeniem zamówienia klienci powinni sprawdzić wszystkie numery części i informacje o zastosowaniu.

W zapytaniu proszę podać numer części, kompletny model maszyny NXT, etykietę głowicy H24, wymaganą ilość, kraj dostawy i wyraźne zdjęcia.
